Спосіб усунення мережних перешкод

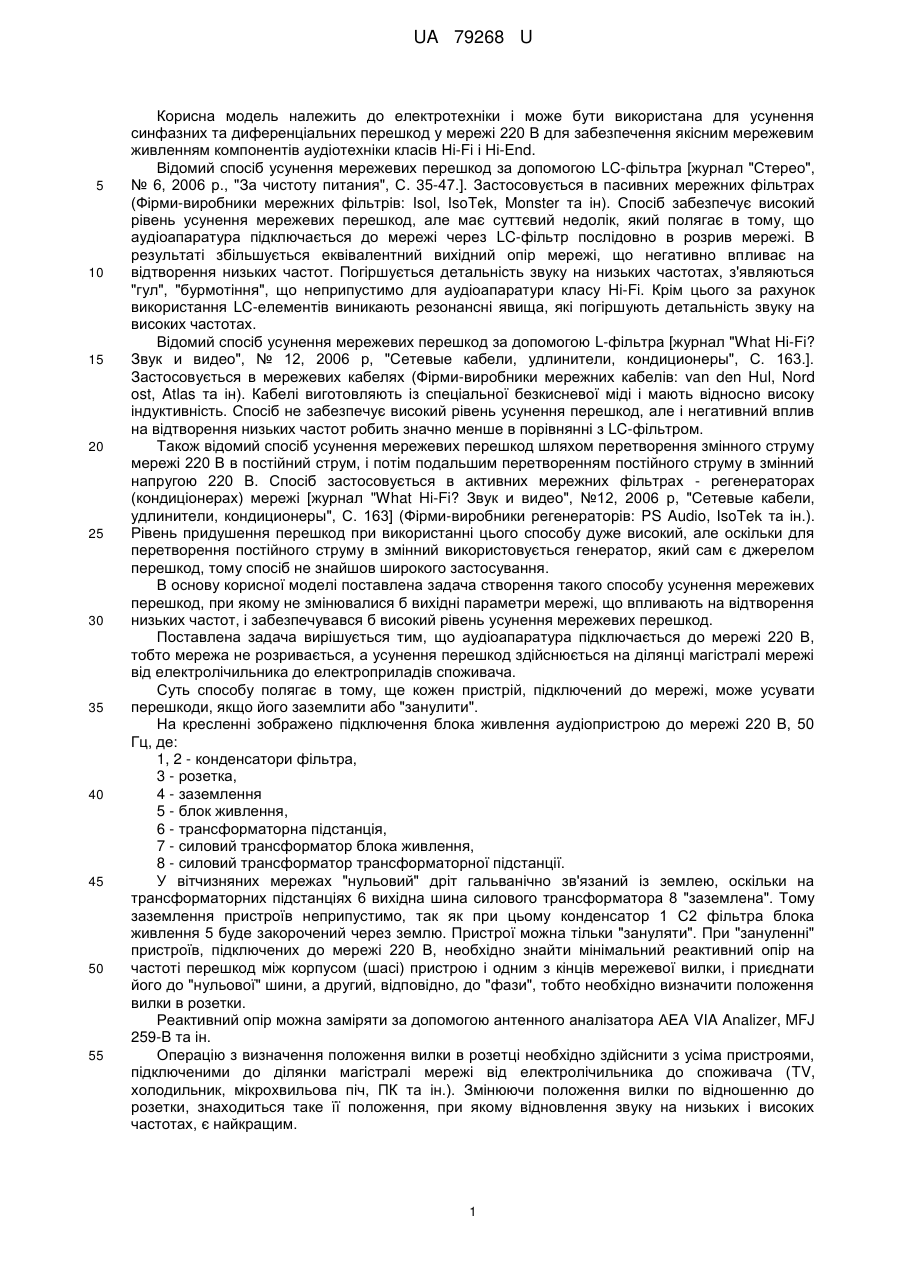

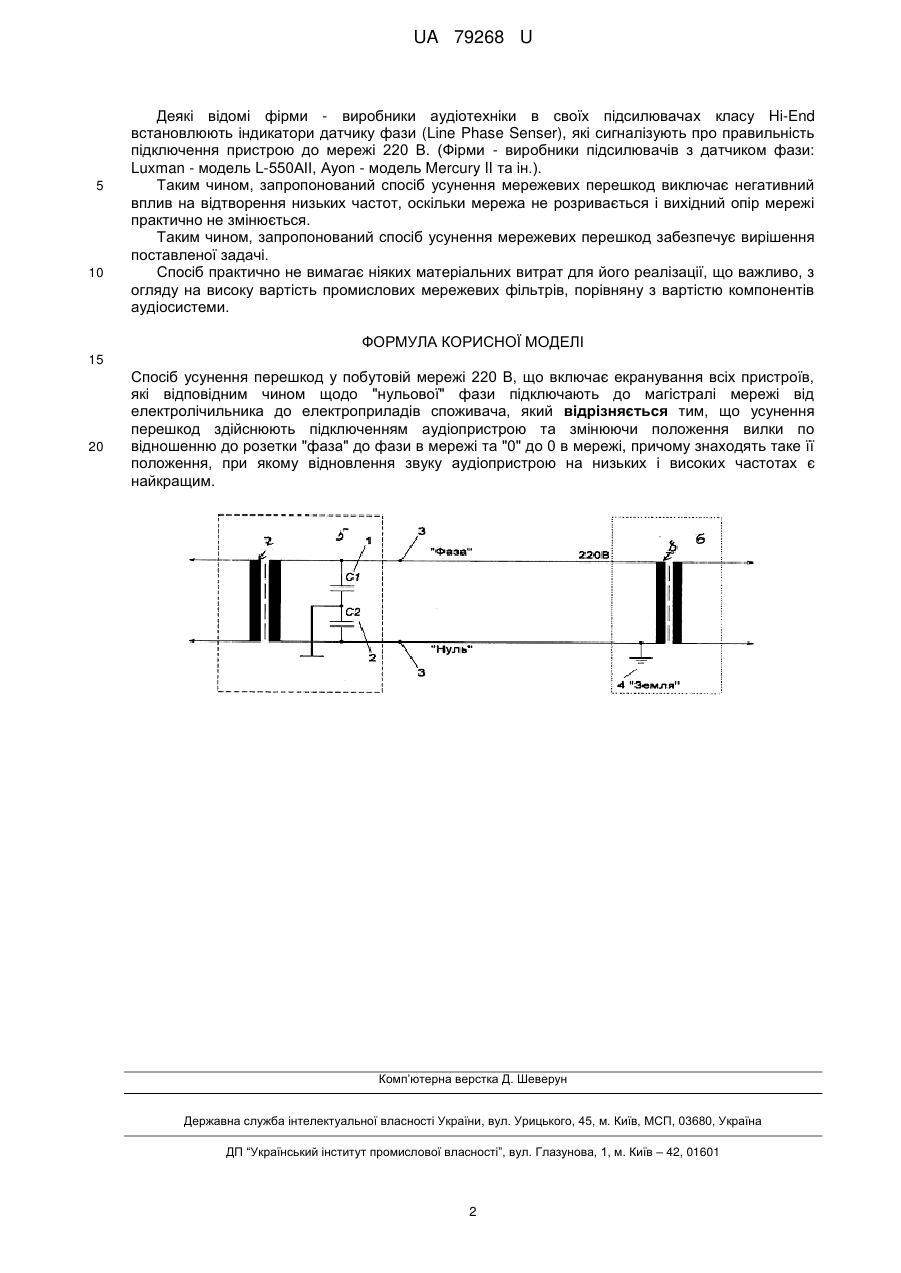

Реферат: Спосіб усунення перешкод у побутовій мережі 220 В включає екранування всіх пристроїв, які відповідним чином щодо "нульової" фази підключають до магістралі мережі від електролічильника до електроприладів споживача. Усунення перешкод здійснюють підключенням аудіопристрою та змінюючи положення вилки по відношенню до розетки "фаза" до фази в мережі та "0" до 0 в мережі, причому знаходять таке її положення, при якому відновлення звуку аудіопристрою на низьких і високих частотах є найкращим. UA 79268 U (54) СПОСІБ УСУНЕННЯ МЕРЕЖНИХ ПЕРЕШКОД UA 79268 U UA 79268 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки і може бути використана для усунення синфазних та диференціальних перешкод у мережі 220 В для забезпечення якісним мережевим живленням компонентів аудіотехніки класів Hi-Fi і Hi-End. Відомий спосіб усунення мережевих перешкод за допомогою LC-фільтра [журнал "Стерео", № 6, 2006 р., "За чистоту питания", С. 35-47.]. Застосовується в пасивних мережних фільтрах (Фірми-виробники мережних фільтрів: Isol, IsoTek, Monster та ін). Спосіб забезпечує високий рівень усунення мережевих перешкод, але має суттєвий недолік, який полягає в тому, що аудіоапаратура підключається до мережі через LC-фільтр послідовно в розрив мережі. В результаті збільшується еквівалентний вихідний опір мережі, що негативно впливає на відтворення низьких частот. Погіршується детальність звуку на низьких частотах, з'являються "гул", "бурмотіння", що неприпустимо для аудіоапаратури класу Hi-Fi. Крім цього за рахунок використання LС-елементів виникають резонансні явища, які погіршують детальність звуку на високих частотах. Відомий спосіб усунення мережевих перешкод за допомогою L-фільтра [журнал "What Hi-Fi? Звук и видео", № 12, 2006 р, "Сетевые кабели, удлинители, кондиционеры", С. 163.]. Застосовується в мережевих кабелях (Фірми-виробники мережних кабелів: van den Hul, Nord ost, Atlas та ін). Кабелі виготовляють із спеціальної безкисневої міді і мають відносно високу індуктивність. Спосіб не забезпечує високий рівень усунення перешкод, але і негативний вплив на відтворення низьких частот робить значно менше в порівнянні з LC-фільтром. Також відомий спосіб усунення мережевих перешкод шляхом перетворення змінного струму мережі 220 В в постійний струм, і потім подальшим перетворенням постійного струму в змінний напругою 220 В. Спосіб застосовується в активних мережних фільтрах - регенераторах (кондиціонерах) мережі [журнал "What Hi-Fi? Звук и видео", №12, 2006 р, "Сетевые кабели, удлинители, кондиционеры", С. 163] (Фірми-виробники регенераторів: PS Audio, IsoTek та ін.). Рівень придушення перешкод при використанні цього способу дуже високий, але оскільки для перетворення постійного струму в змінний використовується генератор, який сам є джерелом перешкод, тому спосіб не знайшов широкого застосування. В основу корисної моделі поставлена задача створення такого способу усунення мережевих перешкод, при якому не змінювалися б вихідні параметри мережі, що впливають на відтворення низьких частот, і забезпечувався б високий рівень усунення мережевих перешкод. Поставлена задача вирішується тим, що аудіоапаратура підключається до мережі 220 В, тобто мережа не розривається, а усунення перешкод здійснюється на ділянці магістралі мережі від електролічильника до електроприладів споживача. Суть способу полягає в тому, ще кожен пристрій, підключений до мережі, може усувати перешкоди, якщо його заземлити або "занулити". На кресленні зображено підключення блока живлення аудіопристрою до мережі 220 В, 50 Гц, де: 1, 2 - конденсатори фільтра, 3 - розетка, 4 - заземлення 5 - блок живлення, 6 - трансформаторна підстанція, 7 - силовий трансформатор блока живлення, 8 - силовий трансформатор трансформаторної підстанції. У вітчизняних мережах "нульовий" дріт гальванічно зв'язаний із землею, оскільки на трансформаторних підстанціях 6 вихідна шина силового трансформатора 8 "заземлена". Тому заземлення пристроїв неприпустимо, так як при цьому конденсатор 1 С2 фільтра блока живлення 5 буде закорочений через землю. Пристрої можна тільки "зануляти". При "зануленні" пристроїв, підключених до мережі 220 В, необхідно знайти мінімальний реактивний опір на частоті перешкод між корпусом (шасі) пристрою і одним з кінців мережевої вилки, і приєднати його до "нульової" шини, а другий, відповідно, до "фази", тобто необхідно визначити положення вилки в розетки. Реактивний опір можна заміряти за допомогою антенного аналізатора АЕА VIA Analizer, MFJ 259-B та ін. Операцію з визначення положення вилки в розетці необхідно здійснити з усіма пристроями, підключеними до ділянки магістралі мережі від електролічильника до споживача (TV, холодильник, мікрохвильова піч, ПК та ін.). Змінюючи положення вилки по відношенню до розетки, знаходиться таке її положення, при якому відновлення звуку на низьких і високих частотах, є найкращим. 1 UA 79268 U 5 10 Деякі відомі фірми - виробники аудіотехніки в своїх підсилювачах класу Hi-End встановлюють індикатори датчику фази (Line Phase Senser), які сигналізують про правильність підключення пристрою до мережі 220 В. (Фірми - виробники підсилювачів з датчиком фази: Luxman - модель L-550АІІ, Аyоn - модель Mercury II та ін.). Таким чином, запропонований спосіб усунення мережевих перешкод виключає негативний вплив на відтворення низьких частот, оскільки мережа не розривається і вихідний опір мережі практично не змінюється. Таким чином, запропонований спосіб усунення мережевих перешкод забезпечує вирішення поставленої задачі. Спосіб практично не вимагає ніяких матеріальних витрат для його реалізації, що важливо, з огляду на високу вартість промислових мережевих фільтрів, порівняну з вартістю компонентів аудіосистеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб усунення перешкод у побутовій мережі 220 В, що включає екранування всіх пристроїв, які відповідним чином щодо "нульової" фази підключають до магістралі мережі від електролічильника до електроприладів споживача, який відрізняється тим, що усунення перешкод здійснюють підключенням аудіопристрою та змінюючи положення вилки по відношенню до розетки "фаза" до фази в мережі та "0" до 0 в мережі, причому знаходять таке її положення, при якому відновлення звуку аудіопристрою на низьких і високих частотах є найкращим. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
