Замок для дверей

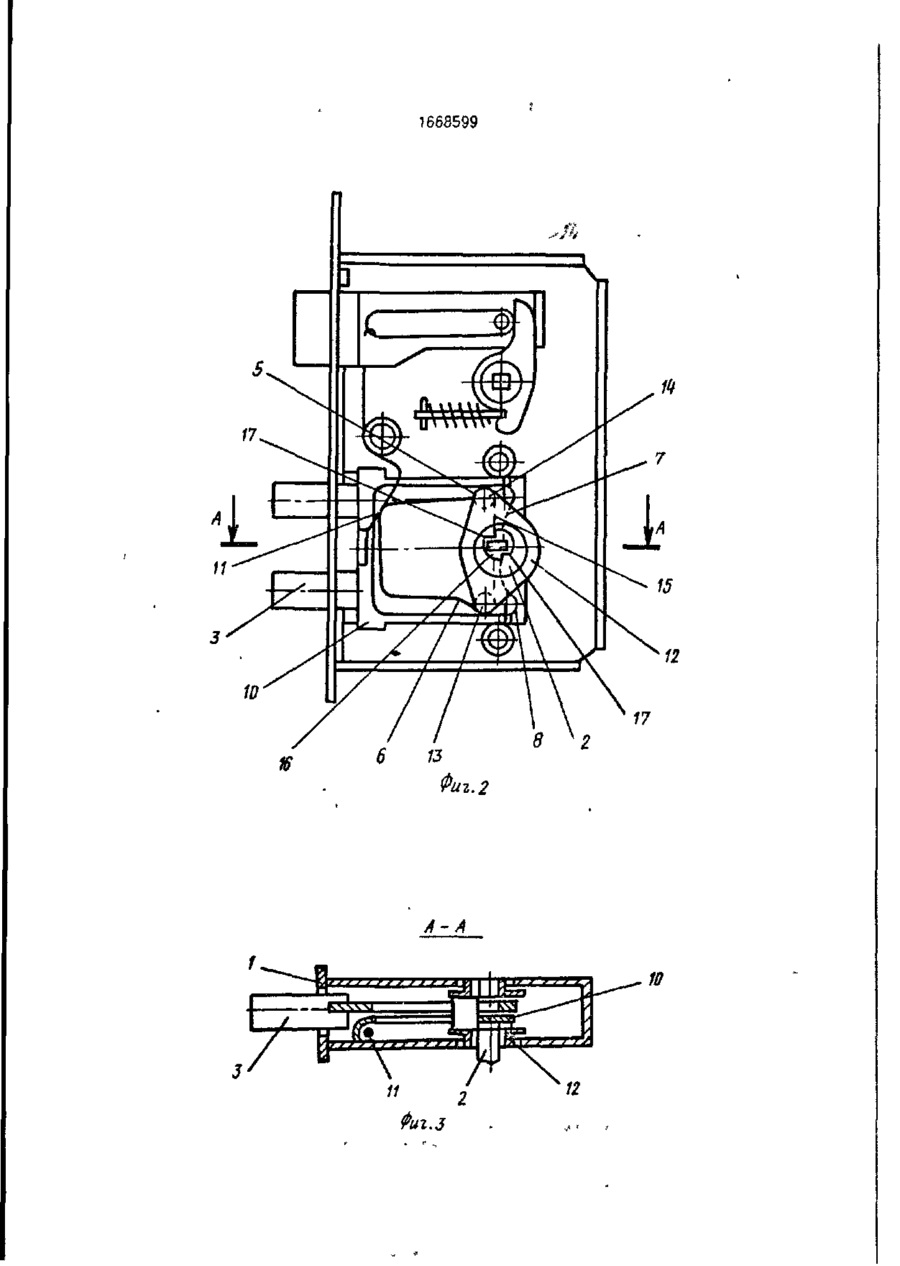

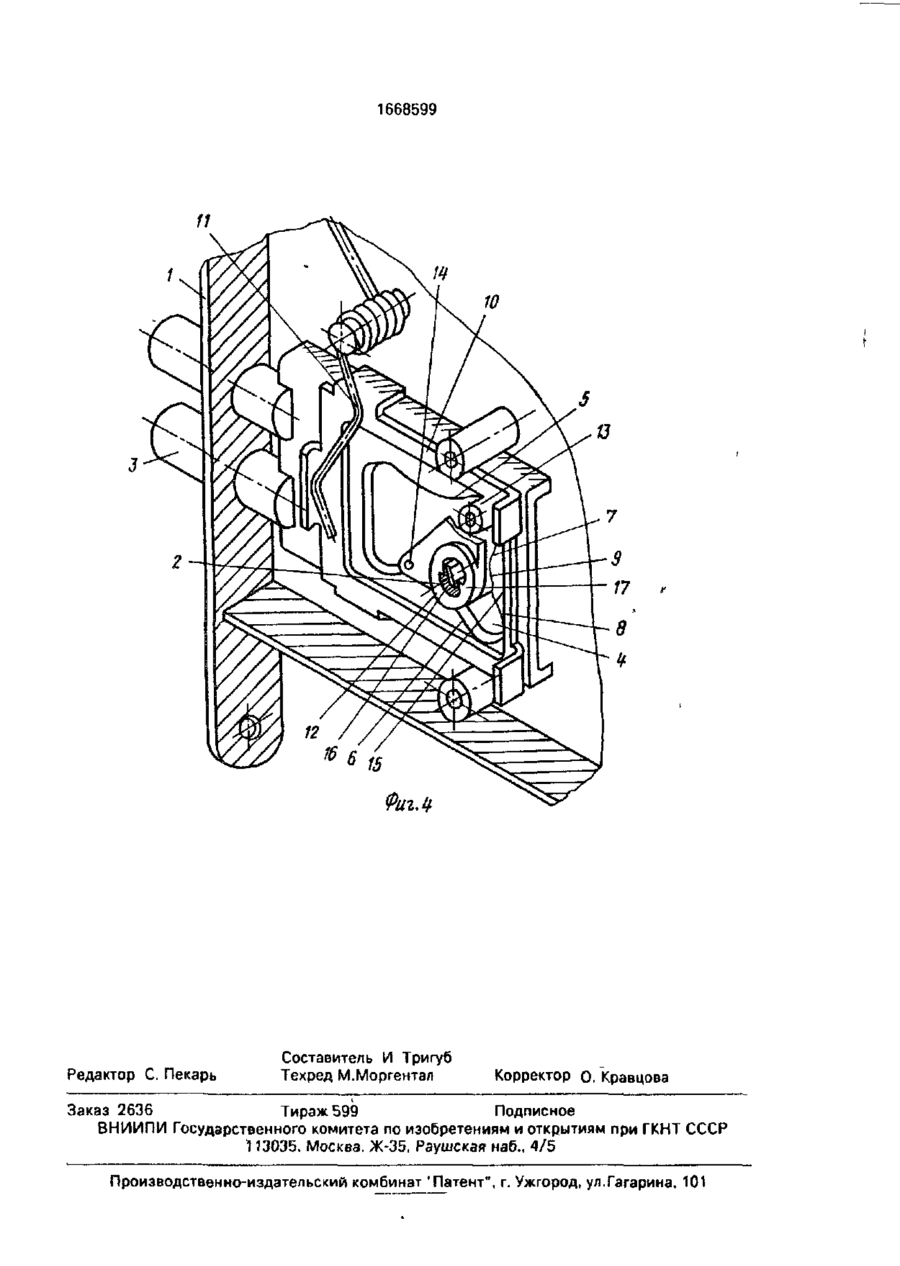

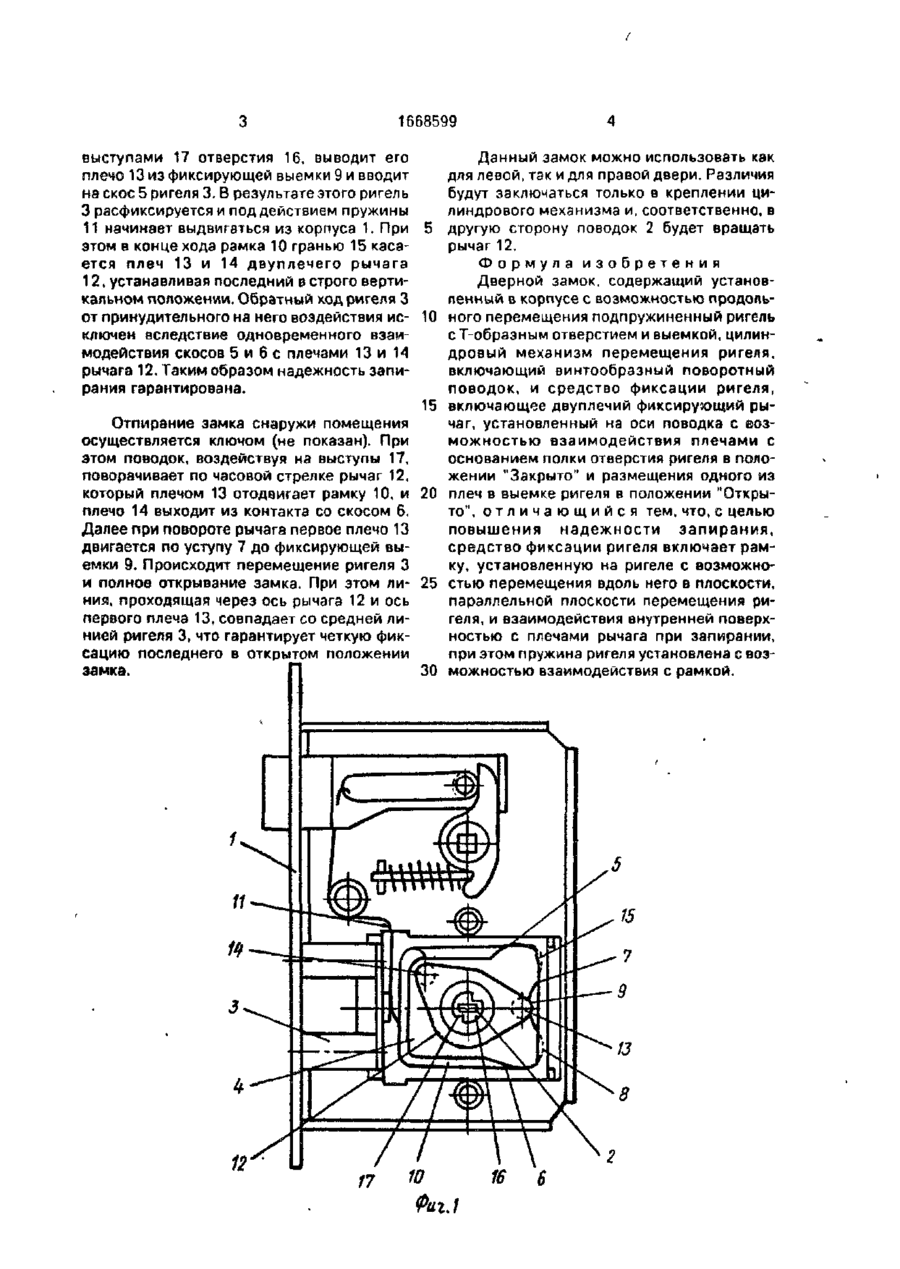

Изобретение относится к замкам, может быть использовано для запирания жилых и служебных помещений и позволяет повысить надежность запирания замка. Дверной замок содержит корпус, ригель, двуплечий рычаг, приводимый во вращение винтообразным поводком от ключа На ригеле установлена рамка, причем ригель и рамка подпружинены при помощи одной пружины. При запирании замка нажатием на под пружиненный цилиндровый механизм винтообразный поводок воздействует на двуплечий рычаг, выводя его из устойчивого состояния (из фиксирующей выемки). Под действием пружины плечо рычага скользит по уступу ригеля, а далее рамка поворачивает рычаг до вертикального положения. Рамки одновременно воздействуют на оба плеча рычага, исключая обратный ход ригеля от принудительного воздействия на него, т.к. скосы ригеля одновременно также взаимодействуют с плечами рычага. Отпирание замка производится поворотом поводка по часовой стрелке. При этом рычаг отодвигает рамку до выхода одного из плеч рычага из контакта со скосом ригеля Далее поворот осуществляется до входа другого плеча в фиксирующую выемку ригеля. Замок используется как для левой, так и для правой двери 4 ил Изобретение относится к замкам и может быть использовано для запирания жилых и служебных помещений. Целью изобретения является повышение надежности запирания. На фиг.1 изображен замок в открытом положении; на фиг 2 - то же, при закрытом положении ригеля, на фиг 3 - разрез А-А на фиг.2; на фиг.4 - замок в закрытом положении, вид в аксонометрии Дверной замок содержит корпус 1, на котором закреплен цилиндровый подпружиненный механизм с винтообразным поводком 2. В корпусе 1 установлен ригель 3, в котором выполнено Т-образное отверстие 4 со скосами 5 и 6, выполненными в основании полки отверстия, двумя уступами 7 и 8 и фиксирующей выемкой 9. На ригеле 3 установлена рамка 10 с возможностью перемещения по последнему. Усилие пружины 11 приложено к рамке 10, через которую это усилие передается ригелю З В Т-образном отверстии ригеля 3 установлен двуплечий рычаг 12, плечи 13 и 14 которого могут взаимодействовать с гранью 15 рамки 10, В рычаге 12 выполнено отверстие 16. выступы '17 которого выполнены для взаимодействия с поводком 2. Замок работает следующим образом. При запирании замка нажатием на цилиндровый подпружиненный механизм (не показан) винтообразный поводок 2, находящийся в постоянном зацеплении с двуплечим рычагом 12, взаимодействуя с 1668599 Данный замок можно использовать как выступами 17 отверстия 16, выводит его для левой, так и для правой двери. Различия плечо 13 из фиксирующей выемки 9 и вводит будут заключаться только в креплении цина скос 5 ригеля 3. В результате этого ригель линдрового механизма и, соответственно, в 3 расфиксируется и под действием пружины 11 начинает выдвигаться из корпуса 1. При 5 другую сторону поводок 2 будет вращать этом в конце хода рамка 10 гранью 15 касарычаг 12. ется плеч 13 и 14 двуплечего рычага Формула изобретения 12, устанавливая последний в строго вертиДверной замок, содержащий установкальном положении. Обратный ход ригеля 3 ленный в корпусе с возможностью продольот принудительного на него воздействия ис- 10 ного перемещения подпружиненный ригель ключен вследствие одновременного взаис Т-образным отверстием и выемкой, цилинмодействия скосов 5 и б с плечами 13 и 14 дровый механизм перемещения ригеля, рычага 12. Таким образом надежность запивключающий винтообразный поворотный рания гарантирована. поводок, и средство фиксации ригеля, 15 включающее двуплечий фиксирующий рыОтпирание замка снаружи помещения чаг, установленный на оси поводка с возосуществляется ключом (не показан). При можностью взаимодействия плечами с этом поводок, воздействуя на выступы 17, основанием полки отверстия ригеля в полоповорачивает по часовой стрелке рычаг 12, жении "Закрыто" и размещения одного из который плечом 13 отодвигает рамку 10, и 20 плеч в выемке ригеля в положении "Открыплечо 14 выходит из контакта со скосом 6. то" , о т л и ч а ю щ и й с я тем, что, с целью Далее при повороте рычага первое плечо 13 повышения надежности запирания, двигается по уступу 7 до фиксирующей высредство фиксации ригеля включает рамемки 9. Происходит перемещение ригеля 3 ку, установленную на ригеле с возможнои полное открывание замка. При этом ли- 25 стью перемещения вдоль него в плоскости, ния, проходящая через ось рычага 12 и ось параллельной плоскости перемещения рипервого плеча 13, совпадает со средней лигеля, и взаимодействия внутренней поверхнией ригеля 3, что гарантирует четкую фикностью с плечами рычага при запирании, сацию последнего в открытом положении при этом пружина ригеля установлена с воззамка. 30 можностью взаимодействия с рамкой. 1668599 17 Фиг. 2 А-А * * * * М ( f * * ' / \ 11 Фиг.З / / Г П 12 1668599 10 Риг. if Редактор С. Пекарь Составитель И Тригуб Техред М.Моргентал Корректор О.Кравцова Заказ 2636 Тираж 599 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат 'Патент", г. Ужгород, ул.Гагарина, 101
