Вимiрювальний пристрiй сортувальної машини

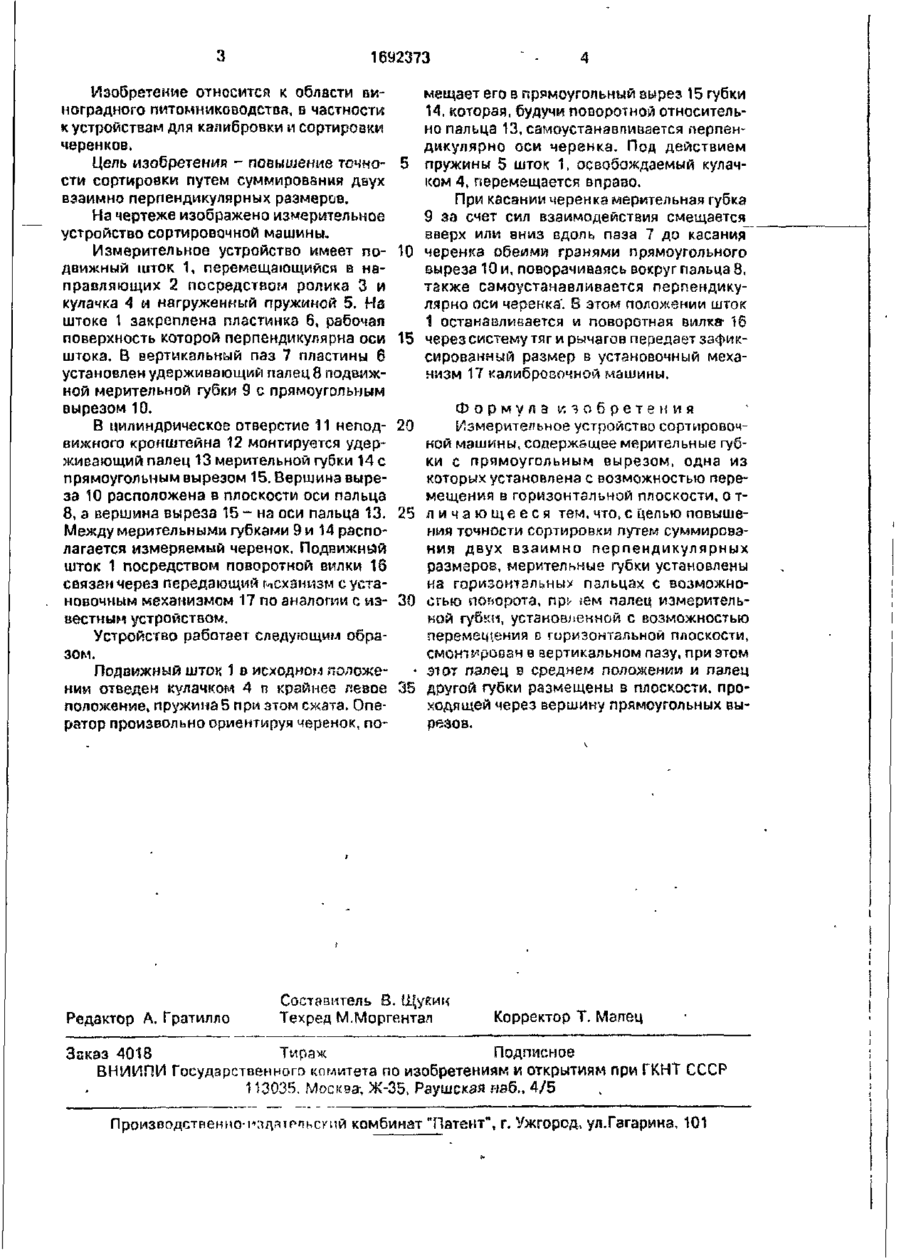

Изобретение относится к виноградному гштомниководству, в частности к устройствам для калибровки и сортировки черенков. Цель изобретения - повышение точности сортировки путем суммирования двух взаимно перпендикулярных размеров. Мерительные губки 9 и 14 измерительного устройства установлены на горизонтальных пальцах 8 и 13 с возможностью поворота. Палец 8 измерительной губки, которая установлена с возможностью перемещения в горизонтальной плоскости, смонтирован в вертикальном пазу 7. При этом палец 8 измерительной губки, установленной с возможностью перемещения в горизонтальной плоскости в среднем положении, и палец 13 другой губки 14 размещены в плоскости, проходящей через вершину прямоугольных вырезов 10 и 15. При касании черенка мерительная губка 9 за счет сил взаимодействия смещается вверх или вниз вдоль паза 7 до касания черенка обеими гранями прямоугольного выреза 10 и, проворачиваясь вокруг пальца 8, также самоустанавливается перпендикулярно оси черечкэ. В этом положении UJTOK 1 останавливается и поворотная вилка 16 через систему тяг и рычагов передает зафиксированный размер в установочный механизм 17 калибровочной машины. 1 мл. 5 7 10 15 Ц і І і І і І N і І J -it 13 11 12 1692373 Изобретение относится к области виноградного питомниководства, в частности к устройствам для калибровки и сортировки черенков, Цель изобретения - повышение точно- 5 сти сортировки путем суммирования двух взаимно перпендикулярных размеров. На чертеже изображено измерительное устройство сортировочной машины. Измерительное устройство имеет по- 10 движный шток 1, перемещающийся в направляющих 2 посредством ролика 3 и кулачка 4 и нагруженный пружиной 5. На штоке 1 закреплена пластинка 6, рабочая поверхность которой перпендикулярна оси 15 штока. В вертикальный паз 7 пластины 6 установлен удерживающий палец 8 подвижной мерительной губки 9 с прямоугольным вырезом 10. В цилиндрическое отверстие 11 непод- 20 вижного кронштейна 12 монтируется удерживающий палец 13 мерительной губки 14 с прямоугольным вырезом 15. Вершина выреза 10 расположена в плоскости оси пальца 8, а вершина выреза 15 - на оси пальца 13. 25 Между мерительными губками 9 и 14 располагается измеряемый черенок. Подвижней шток 1 посредством поворотной вилки 16 связан через передающий механизм с установочным механизмом 17 по аналогии с из- 30 вестным устройством. Устройство работает следующим образом. Подвижный шток 1 в исходном положении отведен кулачком 4 п крайнее левое 35 положение, пружина 5 при этом сжата. Оператор произвольно ориентируя черенок, по Редактор А. Гратилло мещает его в прямоугольный вырез 15 губки 14, которая, будучи поворотной относительно пальца 13, самоустанавпивзется перпендикулярно оси черенка. Под действием пружины 5 шток 1, освобождаемый кулачком 4, перемещается вправо. При касании черенка мерительная губка 9 за счет сил взаимодействия смещается зверх или вниз вдоль паза 7 до касания черенка обеими гранями прямоугольного выреза 10 и, поворачиваясь вокруг пальца 8, также сэмоустаназливается перпендикулярно оси черенка'. В этом положении шток 1 останавливается и поворотная вилка- 16 через систему тяг и рычагов передает зафиксированный размер в установочный механизм 17 калибровочной машины. Формула изобретения Измерительное устройство сортировочной машины, содержащее мерительные губки с прямоугольным вырезом, одна из которых установлена с возможностью перемещения в горизонтальной плоскости, о тл и ч а ю щ е е с я тем, что» с Целью повышения точности сортировки путем суммирования двух взаимно перпендикулярных размеров, мерительные губки установлены из горизонтальные пальцах с возможностью поворота, пр!' ІЄМ палец измерительной губки, установленной с возможностью перемещения D горизонтальной плоскости, смонтирован в вертикальном пазу, при этом этот палец в среднем положении и палец другой губки размещены в плоскости, проходящей через вершину прямоугольных вырезов. Составитель В. Щукин; Техред М.Моргентал Корректор Т. Мэлец Заказ 4018 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва-, Ж-35, Раушская паб., 4/5 Производственно-рлдятрпьс/ий комбинат "Патент*1, г. Ужгород, ул.Гзгарина, 101
