Пристрій для розкладання нитки на пакуванні

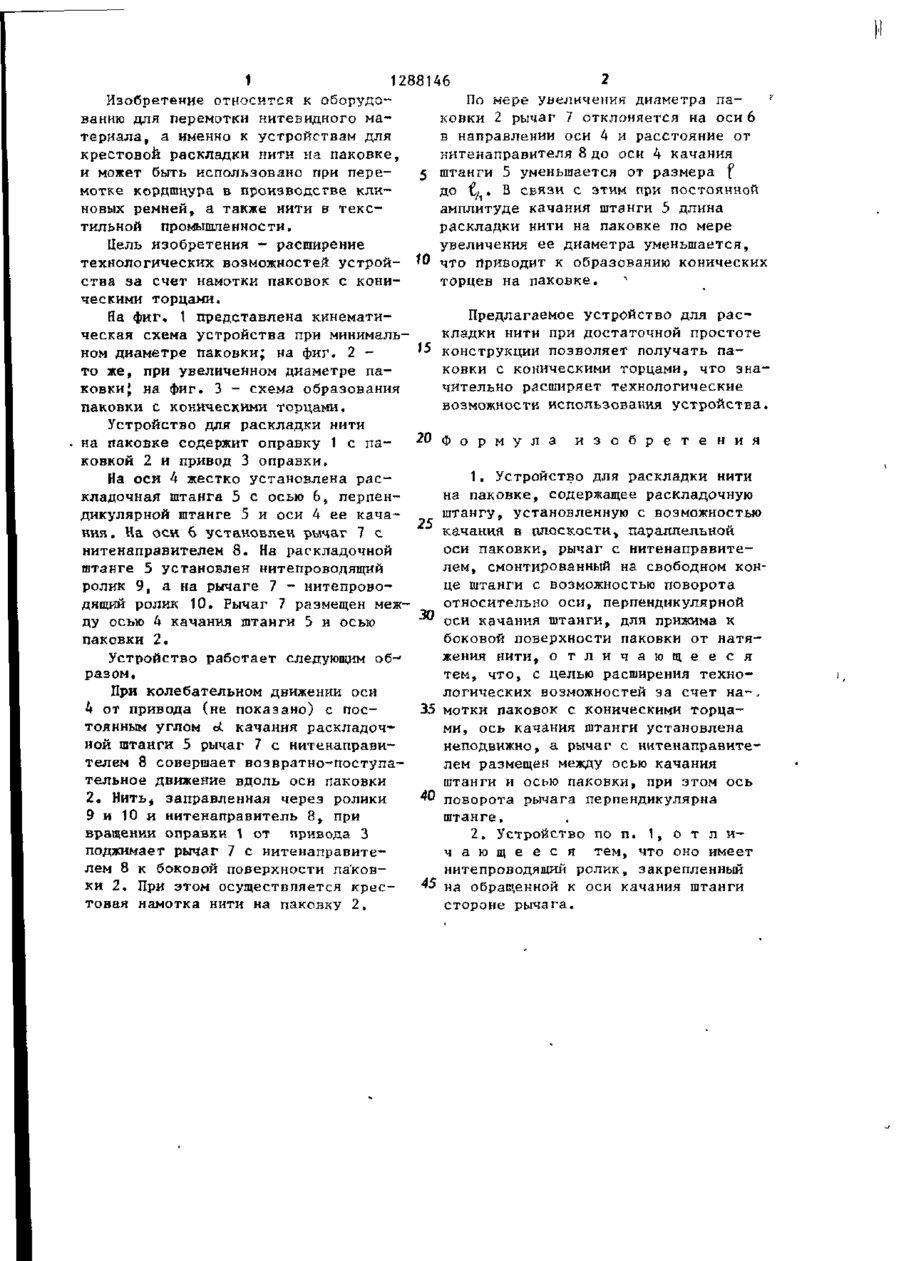

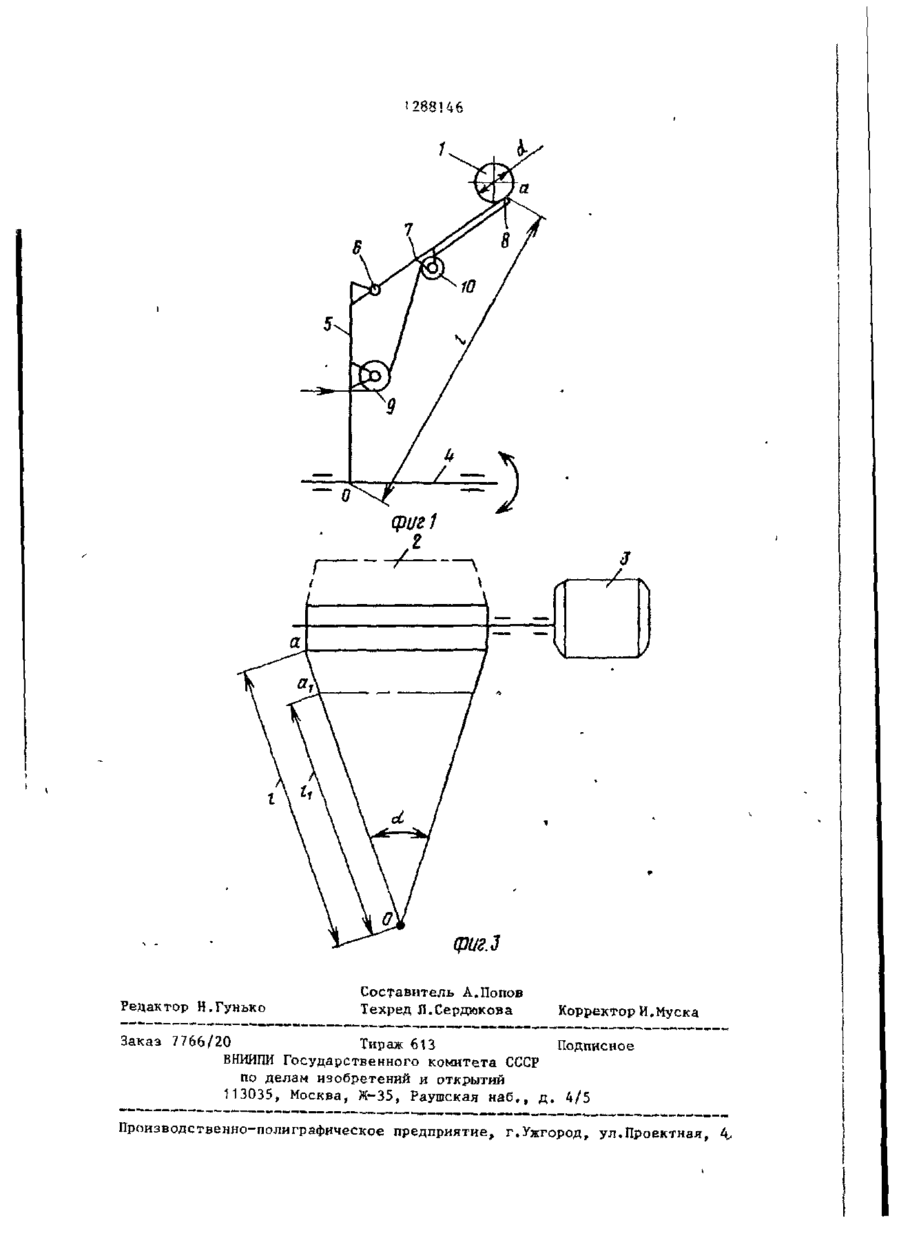

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU()1,1288146 А1 (51)4 В 65 Н 54/28 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3951334/28-12 (22) 11.09.85 (46) 07.02.87. Бюл. № 5 / (71) Завод резинотехнических иэделий (72) А.И.Зинченко и Л.А^Атаманенко (53) 6*77.053.23(088,8) (56) Авторское свидетельство СССР і* 791581, кл. В 65 Н 54/28, 1979. . ,(54) УСТРОЙСТВО ДЛЯ РАСКЛАДКИ НИТИ НА ПАКОВКЕ ,(57) Изобретение позволяет расширить возможности устройства за счет інамотки паковок с коническими торцами. Устройство содержит оправку 1, І к. Фаг, Z связанную с приводом ее вращения, :и раскладочную штангу 5, закрепленную на качающейся оси 4. На штанге 5 посредством оси 6 смонтирован рычаг 7 с нитенаправителем 8. Под действием натяжения нити рычаг 7 прижимается к боковой поверхности паковки. Сокращение хода нитенаправителя 8 вдоль оси паковки обеспечивается за счет уменьшения расстояния ^ от нитенаправителя 8 до оси к при постоянной амплитуде качания штанги 5. Ролики 9 и 10 служат для лучшего прижима рычага 7 к паковке под действием нити. 1 э.п. ф-лы, 3 ил. 1288146 1 Изобретение относится і По мере увеличения диаметра па- [ ванию для перемотки нитевидного маковки 2 рычаг 7 отклоняется на оси 6 териала, а именно к устройствам для в направлении оси 4 и расстояние от крестовой раскладки нити на паковке, нитенаправителя 8 до оси 4 качания и может быть использовано при пере5 штанги 5 уменьшается от размера f мотке кордшдура в производстве клиДО Z/ * В СВЯЗИ С ЭТИМ ПрИ ПОСТОЯННОЙ новых ремней, а также нити в тексамплитуде качания штанги 5 длина тильной промышленности. раскладки нити на паковке по мере Цель изобретения - расширение увеличения ее диаметра уменьшается, технологических возможностей устрой- Ї0 Ч то приводит к образованию конических ства за счет намотки паковок с кониторцев на паковке. ческими торцами. Предлагаемое устройство для расНа фиг, 1 представлена кинематикладки нити при достаточной простоте ческая схема устройства при минималь15 конструкции позволяет получать паном диаметре паковки; на фиг. 2 ковки с коническими торцами, что знато же, при увеличенном диаметре пачительно расширяет технологические KOBKHJ на фиг. 3 - схема образования возможности использования устройства. паковки с коническими торцами. Устройство для раскладки нити на паковке содержит оправку 1 с паковкой 2 и привод 3 оправки. На оси 4 жестко установлена раскладочная штанга 5 с осью 6, перпендикулярной штанге 5 и оси 4 ее качания. На оси 6 установлен рычаг 7 с нитенаправителем 8. На раскладочной штанге 5 установлен нитепроводящий ролик 9, а на рычаге 7 - нитепроводящий ролик 10. Рычаг 7 размещен между осью 4 качания штанги 5 и осью паковки 2. Устройство работает следующим образом. При колебательном движении оси 4 от привода (не показано) с постоянным углом о качания раскладочС ной штанги 5 рычаг 7 с нитенаправителем 8 совершает возвратно-поступательное движение вдоль оси паковки 2. Нить( заправленная через ролики 9 и 10 и нитенаправитель 8, при вращении оправки 1 от привода 3 поджимает рычаг 7 с нитенаправителем 8 к боковой поверхности паковки 2. При этом осуществпяется крестовая намотка нити на паковку 2. 20 Ф о р м у л а и з о б р е т е н и я 1. Устройство для раскладки нити на паковке, содержащее раскладочную штангу, установленную с возможностью 25 качания в плоскости, параллельной оси паковки» рычаг с нитенаправителем, смонтированный на свободном конце штанги с возможностью поворота относительно оси, перпендикулярной 30 оси качания штанги, для прижима к боковой поверхности паковки от натяжения нити, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей за счет на-, 35 мотки паковок с коническими торцами, ось качания штанги установлена неподвижно, а рычаг с ннтенаправителем размещен между осью качания штанги и осью паковки, при этом ось 40 поворота рычага перпендикулярна штанге. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно имеет нитепроводящий ролик„ закрепленный на обращенной к оси качания штанги стороне рычага. фиг. 3 Редактор Н.Гунько Составитель А.Попов Техред Л.Сердюкова Корректор И. My ска Заказ 7766/20 Тираж 613 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4.
