Пристрій для забезпечення взуття від ковзання

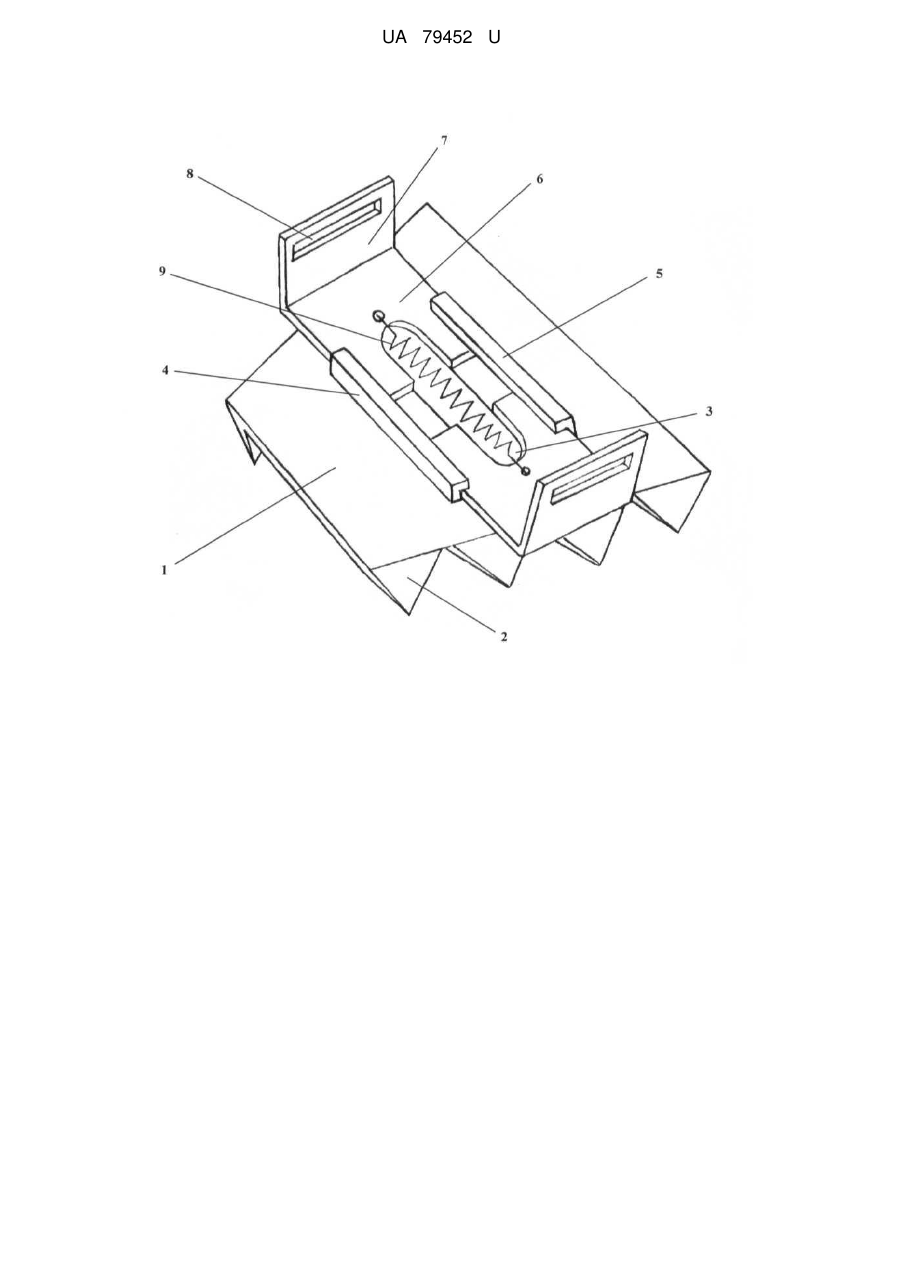

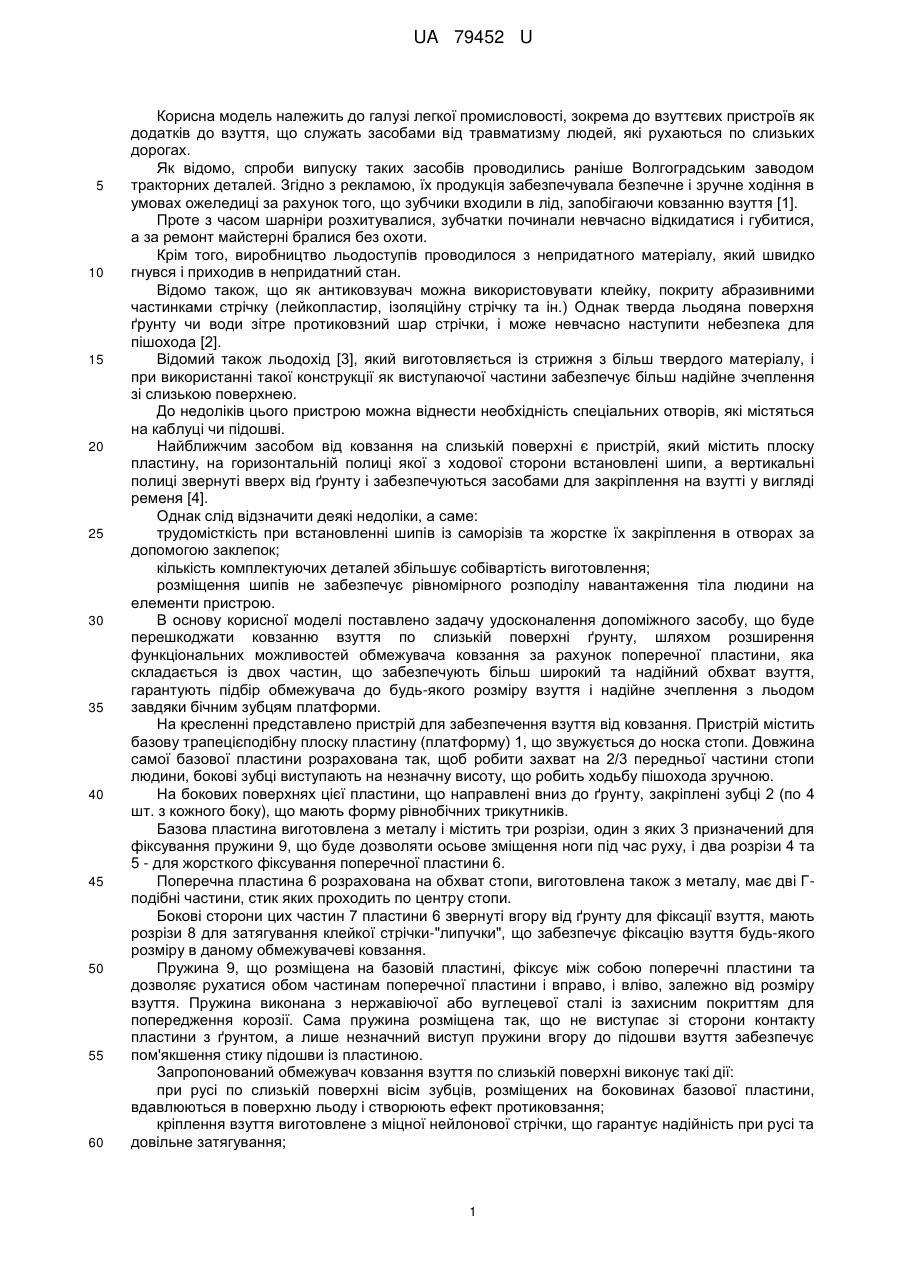

Реферат: UA 79452 U UA 79452 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, зокрема до взуттєвих пристроїв як додатків до взуття, що служать засобами від травматизму людей, які рухаються по слизьких дорогах. Як відомо, спроби випуску таких засобів проводились раніше Волгоградським заводом тракторних деталей. Згідно з рекламою, їх продукція забезпечувала безпечне і зручне ходіння в умовах ожеледиці за рахунок того, що зубчики входили в лід, запобігаючи ковзанню взуття [1]. Проте з часом шарніри розхитувалися, зубчатки починали невчасно відкидатися і губитися, а за ремонт майстерні бралися без охоти. Крім того, виробництво льодоступів проводилося з непридатного матеріалу, який швидко гнувся і приходив в непридатний стан. Відомо також, що як антиковзувач можна використовувати клейку, покриту абразивними частинками стрічку (лейкопластир, ізоляційну стрічку та ін.) Однак тверда льодяна поверхня ґрунту чи води зітре протиковзний шар стрічки, і може невчасно наступити небезпека для пішохода [2]. Відомий також льодохід [3], який виготовляється із стрижня з більш твердого матеріалу, і при використанні такої конструкції як виступаючої частини забезпечує більш надійне зчеплення зі слизькою поверхнею. До недоліків цього пристрою можна віднести необхідність спеціальних отворів, які містяться на каблуці чи підошві. Найближчим засобом від ковзання на слизькій поверхні є пристрій, який містить плоску пластину, на горизонтальній полиці якої з ходової сторони встановлені шипи, а вертикальні полиці звернуті вверх від ґрунту і забезпечуються засобами для закріплення на взутті у вигляді ременя [4]. Однак слід відзначити деякі недоліки, а саме: трудомісткість при встановленні шипів із саморізів та жорстке їх закріплення в отворах за допомогою заклепок; кількість комплектуючих деталей збільшує собівартість виготовлення; розміщення шипів не забезпечує рівномірного розподілу навантаження тіла людини на елементи пристрою. В основу корисної моделі поставлено задачу удосконалення допоміжного засобу, що буде перешкоджати ковзанню взуття по слизькій поверхні ґрунту, шляхом розширення функціональних можливостей обмежувача ковзання за рахунок поперечної пластини, яка складається із двох частин, що забезпечують більш широкий та надійний обхват взуття, гарантують підбір обмежувача до будь-якого розміру взуття і надійне зчеплення з льодом завдяки бічним зубцям платформи. На кресленні представлено пристрій для забезпечення взуття від ковзання. Пристрій містить базову трапецієподібну плоску пластину (платформу) 1, що звужується до носка стопи. Довжина самої базової пластини розрахована так, щоб робити захват на 2/3 передньої частини стопи людини, бокові зубці виступають на незначну висоту, що робить ходьбу пішохода зручною. На бокових поверхнях цієї пластини, що направлені вниз до ґрунту, закріплені зубці 2 (по 4 шт. з кожного боку), що мають форму рівнобічних трикутників. Базова пластина виготовлена з металу і містить три розрізи, один з яких 3 призначений для фіксування пружини 9, що буде дозволяти осьове зміщення ноги під час руху, і два розрізи 4 та 5 - для жорсткого фіксування поперечної пластини 6. Поперечна пластина 6 розрахована на обхват стопи, виготовлена також з металу, має дві Гподібні частини, стик яких проходить по центру стопи. Бокові сторони цих частин 7 пластини 6 звернуті вгору від ґрунту для фіксації взуття, мають розрізи 8 для затягування клейкої стрічки-"липучки", що забезпечує фіксацію взуття будь-якого розміру в даному обмежувачеві ковзання. Пружина 9, що розміщена на базовій пластині, фіксує між собою поперечні пластини та дозволяє рухатися обом частинам поперечної пластини і вправо, і вліво, залежно від розміру взуття. Пружина виконана з нержавіючої або вуглецевої сталі із захисним покриттям для попередження корозії. Сама пружина розміщена так, що не виступає зі сторони контакту пластини з ґрунтом, а лише незначний виступ пружини вгору до підошви взуття забезпечує пом'якшення стику підошви із пластиною. Запропонований обмежувач ковзання взуття по слизькій поверхні виконує такі дії: при русі по слизькій поверхні вісім зубців, розміщених на боковинах базової пластини, вдавлюються в поверхню льоду і створюють ефект протиковзання; кріплення взуття виготовлене з міцної нейлонової стрічки, що гарантує надійність при русі та довільне затягування; 1 UA 79452 U 5 10 рухливість поперечних частин пластини одна відносно іншої забезпечує відповідність розміру взуття; для зняття обмежувача ковзання достатньо лише роз'єднати клейку стрічку-"липучку". Джерела інформації: 1. Режим доступу www.arhpress.ru/ps/2004/1/31/15/ 2. Патент UA 294220, МПК А43С15/02, 15/04. Антиковзувач для взуття / Четвертнов М.О. - № 94022030; заявл. 28.02.1994; опубл. 15.11.2000, Бюл. № 6. 3. Патент UA 61267, МПК А43С15/00. Льодохід / Лукіша М.А. - № U201100342; заявл. 12.01.2011; опубл. 11.07.2011, Бюл. № 13. 4. Патент UA 57253, МПК А43С15/00. Пристрій для запобігання ковзанню взуття / Іванов І.В. - № U201015499; заявл. 22.12.2010; опубл. 10.02.2011, Бюл. № 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для забезпечення взуття від ковзання по слизьких дорогах, що містить базову пластину із зубчиками, клейку стрічку-"липучку", поперечну пластину для обхвату стопи, який відрізняється тим, що поперечна пластина складається із двох роздільних частин, які з'єднуються із базовою пластиною, входячи у пази на ній, та між собою з'єднуються пружиною, що забезпечує відповідність обмежувача ковзання розміру взуття. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
