Система для читання й оцінки ідентифікаційних елементів

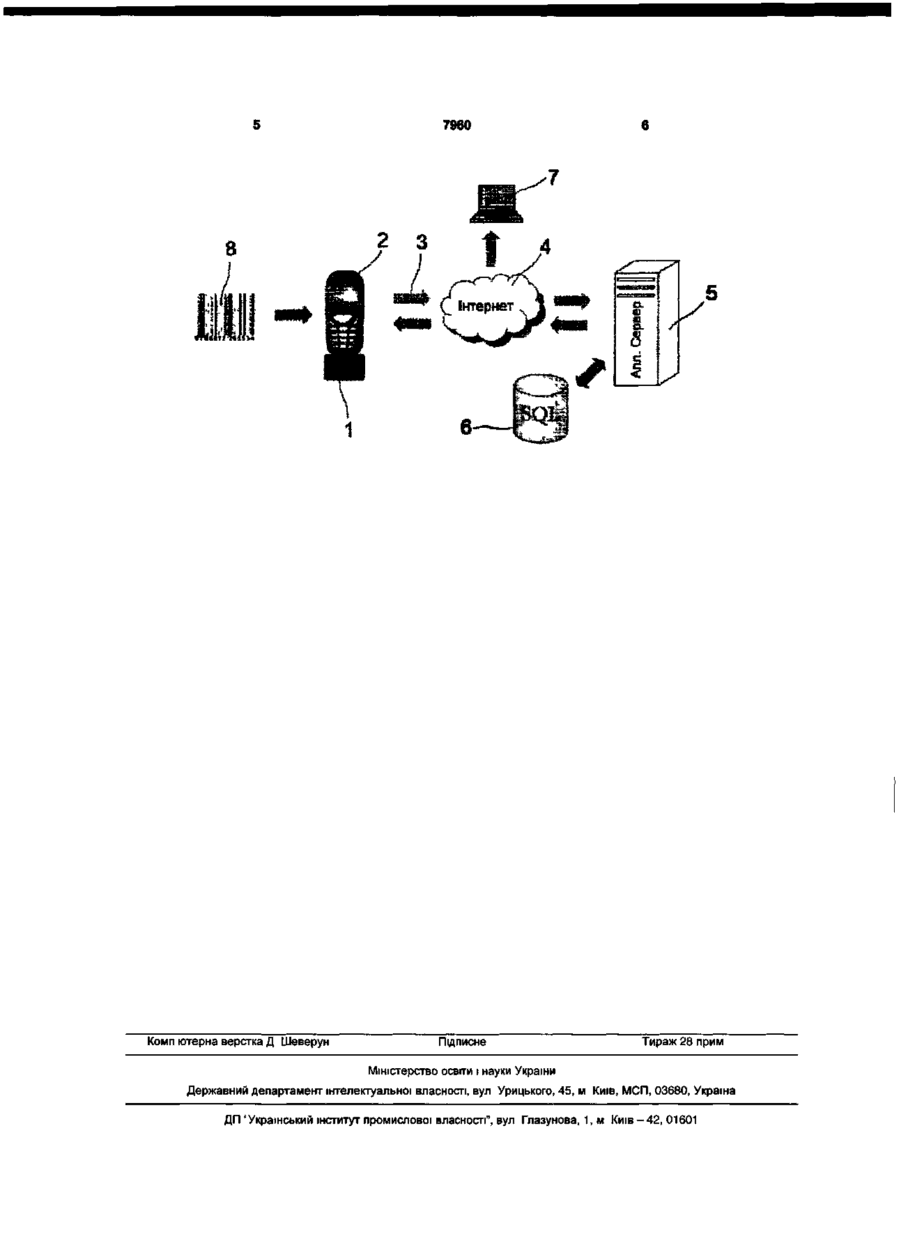

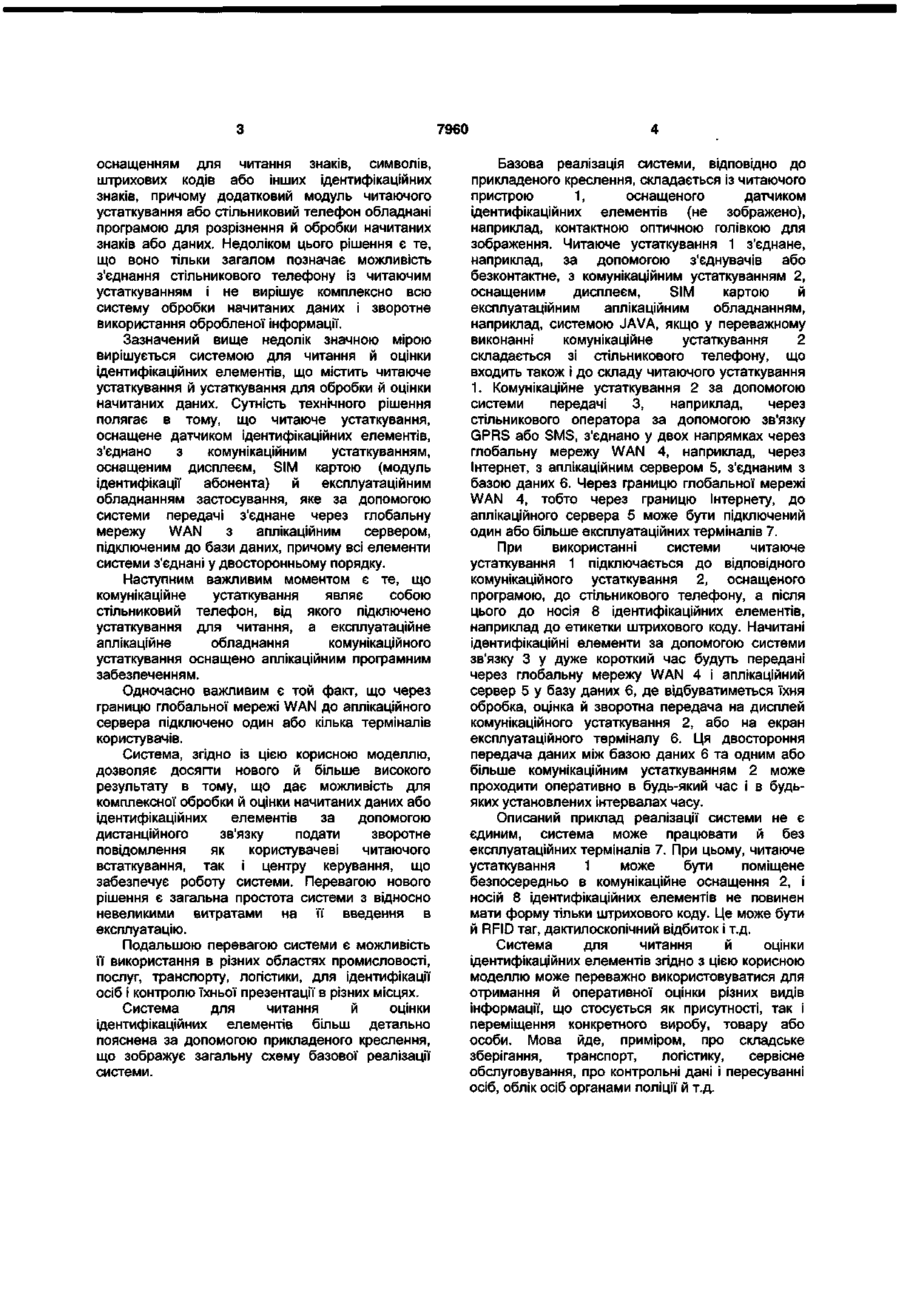

1 Система для читання й оцінки ідентифікаційних елементів, що містить читаюче устаткування й устаткування для обробки та оцінки начитаних даних, яка відрізняється тим, що читаюче устаткування, оснащене датчиком Ця корисна модель стосується галузі телекомунікаційної техніки, а саме, системи для читання й оцінки ідентифікаційних елементів, зокрема, системи, що використовує підключення читаючого устаткування до стільникового телефону з передачею інформації від ідентифікаційних елементів із захищеного й незахищеного штрихового коду На сьогодні для читання й передачі ідентифікаційних елементів використовується ряд систем і устаткування, конструкція й підключення яких залежить від галузі й способу використання Такі системи й устаткування діляться залежно від виду начитаного елемента, наприклад, однорозмірного або двохрозмірного штрихового коду або коду RFID (Radio Frequency Identification) (ідентифікація радіочастот), що включає кілька комунікаційних стандартів і кілька радіочастот, в залежності від первісного комунікаційного джерела читаючого елемента, ВІДПОВІДНО ДО конструкції читаючого елемента, залежно від оснащеності устаткування й ВІДПОВІДНО ДО способу підключення другорядного комунікаційного джерела ідентифікаційних елементів, з'єднано з комунікаційним устаткуванням, оснащеним дисплеєм, SIM-картою й експлуатаційним аплікаційним обладнанням, яке за допомогою системи передачі з'єднано через глобальну WANмережу з аплікаційним сервером, підключеним до бази даних, причому всі елементи системи з'єднані у двосторонньому порядку 2 Система за п 1, яка відрізняється тим, що комунікаційним устаткуванням є стільниковий телефон, до якого підключено читаюче устаткування 3 Система за пп 1 і 2, яка відрізняється тим, що експлуатаційне аплікаційне обладнання комунікаційного устаткування включає аплікаційне програмне забезпечення 4 Система за пп 1-3, яка відрізняється тим, що через границю глобальної мережі WAN до аплікаційного сервера приєднано один або кілька експлуатаційних терміналів Безпосередній читаючий елемент може бути обладнаний лазером для читання з великої відстані або світловипромінювальним діодом для читання на малій відстані або для контактного читання, а також, передавачем радіо хвиль для RFID кодів Для конструкції читаючого елемента можуть використовуватися оптичні прилади із зарядовим звязком (CCD), що начитують цілий код одночасно або паралельно, або контактна оптика типу PEN, що начитує код лінеарно шляхом руху руки, при цьому устаткування необов'язково може бути оснащено дисплеєм і може працювати без програмного забезпечення Системи й устаткування можуть бути обладнані для підключення до ПК через USB або ПК PS/2, вони можуть бути також пристосовані до дистанційної комунікації, як у рамках базової станції, так і за допомогою стандарту IRDA (інфрачервоний порт), GSM (стандарт стільникового зв'язку в Європі) або WIFI Відомо технічне рішення, описане в DE OS 100 25 017, що стосується стільникового телефону, обладнаного інтегрованим читаючим CO о> 7960 оснащенням для читання знаків, символів, штрихових кодів або інших ідентифікаційних знаків, причому додатковий модуль читаючого устаткування або стільниковий телефон обладнані програмою для розрізнення й обробки начитаних знаків або даних. Недоліком цього рішення є те, що воно тільки загалом позначає можливість з'єднання стільникового телефону із читаючим устаткуванням і не вирішує комплексно всю систему обробки начитаних даних і зворотне використання обробленої інформації. Зазначений вище недолік значною мірою вирішується системою для читання й оцінки ідентифікаційних елементів, що містить читаюче устаткування й устаткування для обробки й оцінки начитаних даних. Сутність технічного рішення полягає в тому, що читаюче устаткування, оснащене датчиком ідентифікаційних елементів, з'єднано з комунікаційним устаткуванням, оснащеним дисплеєм, SIM картою (модуль ідентифікації абонента) й експлуатаційним обладнанням застосування, яке за допомогою системи передачі з'єднане через глобальну мережу WAN з аплікаційним сервером, підключеним до бази даних, причому всі елементи системи з'єднані у двосторонньому порядку. Наступним важливим моментом є те, що комунікаційне устаткування являє собою стільниковий телефон, від якого підключено устаткування для читання, а експлуатаційне аплікаційне обладнання комунікаційного устаткування оснащено аплікаційним програмним забезпеченням. Одночасно важливим є той факт, що через границю глобальної мережі WAN до аплікаційного сервера підключено один або кілька терміналів користувачів. Система, згідно із цією корисною моделлю, дозволяє досягти нового й більше високого результату в тому, що дає можливість для комплексної обробки й оцінки начитаних даних або ідентифікаційних елементів за допомогою дистанційного зв'язку подати зворотне повідомлення як користувачеві читаючого встаткування, так і центру керування, що забезпечує роботу системи. Перевагою нового рішення є загальна простота системи з відносно невеликими витратами на її введення в експлуатацію. Подальшою перевагою системи є можливість її використання в різних областях промисловості, послуг, транспорту, логістики, для ідентифікації осіб і контролю їхньої презентації в різних місцях. Система для читання й оцінки ідентифікаційних елементів більш детально пояснена за допомогою прикладеного креслення, що зображує загальну схему базової реалізації системи. Базова реалізація системи, відповідно до прикладеного креслення, складається із читаючого пристрою 1, оснащеного датчиком ідентифікаційних елементів (не зображено), наприклад, контактною оптичною голівкою для зображення. Читаюче устаткування 1 з'єднане, наприклад, за допомогою з'єднувачів або безконтактне, з комунікаційним устаткуванням 2, оснащеним дисплеєм, SIM картою й експлуатаційним аплікаційним обладнанням, наприклад, системою JAVA, якщо у переважному виконанні комунікаційне устаткування 2 складається зі стільникового телефону, що входить також і до складу читаючого устаткування 1. Комунікаційне устаткування 2 за допомогою системи передачі 3, наприклад, через стільникового оператора за допомогою зв'язку GPRS або SMS, з'єднано у двох напрямках через глобальну мережу WAN 4, наприклад, через Інтернет, з аплікаційним сервером 5, з'єднаним з базою даних 6. Через границю глобальної мережі WAN 4, тобто через границю Інтернету, до аплікаційного сервера 5 може бути підключений один або більше експлуатаційних терміналів 7. При використанні системи читаюче устаткування 1 підключається до відповідного комунікаційного устаткування 2, оснащеного програмою, до стільникового телефону, а після цього до носія 8 ідентифікаційних елементів, наприклад до етикетки штрихового коду. Начитані ідентифікаційні елементи за допомогою системи зв'язку 3 у дуже короткий час будуть передані через глобальну мережу WAN 4 і аплікаційний сервер 5 у базу даних 6, де відбуватиметься їхня обробка, оцінка й зворотна передача на дисплей комунікаційного устаткування 2, або на екран експлуатаційного терміналу 6. Ця двостороння передача даних між базою даних 6 та одним або більше комунікаційним устаткуванням 2 може проходити оперативно в будь-який час і в будьяких установлених інтервалах часу. Описаний приклад реалізації системи не є єдиним, система може працювати й без експлуатаційних терміналів 7. При цьому, читаюче устаткування 1 може бути поміщене безпосередньо в комунікаційне оснащення 2, і носій 8 ідентифікаційних елементів не повинен мати форму тільки штрихового коду. Це може бути й RFID таг, дактилоскопічний відбиток і т.д. Система для читання й оцінки ідентифікаційних елементів згідно з цією корисною моделлю може переважно використовуватися для отримання й оперативної оцінки різних видів інформації, що стосується як присутності, так і переміщення конкретного виробу, товару або особи. Мова йде, приміром, про складське зберігання, транспорт, логістику, сервісне обслуговування, про контрольні дані і пересуванні осіб, облік осіб органами поліції й т.д. 7960 Комп ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
