Пристрій для оцінки адаптації до системи елементів
Номер патенту: 50581
Опубліковано: 15.10.2002
Автори: Туков Володимир Анатолійович, Максименко Юрій Борисович, Алімов Валерій Іванович, Алімова Світлана Валеріївна, Матвєєв Геннадій Павлович
Формула / Реферат

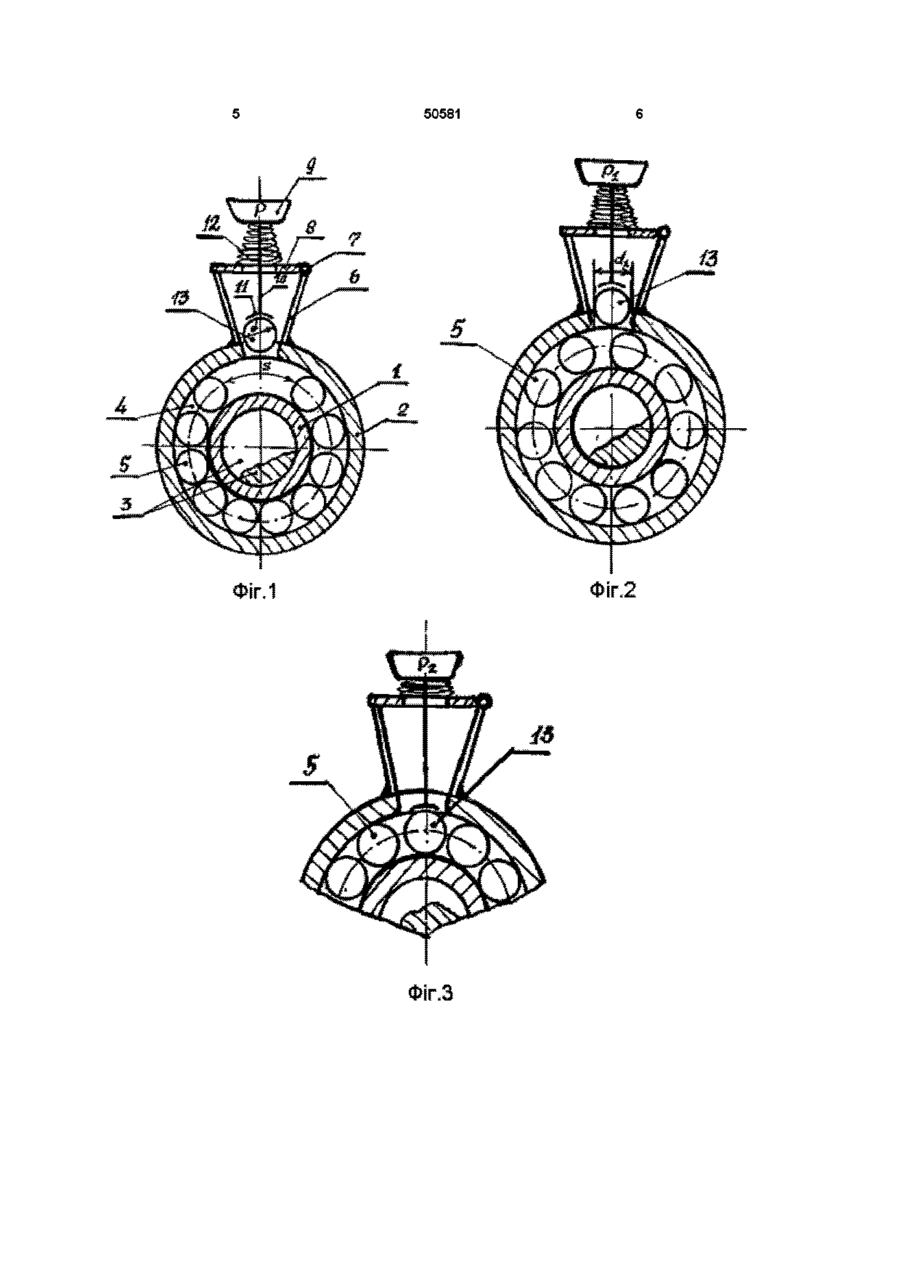

Пристрій для оцінки адаптації до системи елементів, що містить кільця з шариками між ними, який відрізняється тим, що відстань між шариками у зоні їх дії не перевищує діаметр шарика більш ніж на 0,10,5 мм, а зовнішнє кільце оснащено отвором, що має діаметр, не менший за діаметр шарика, і воронкою для нього з навантажувальним тарованим силовимірником.
Текст

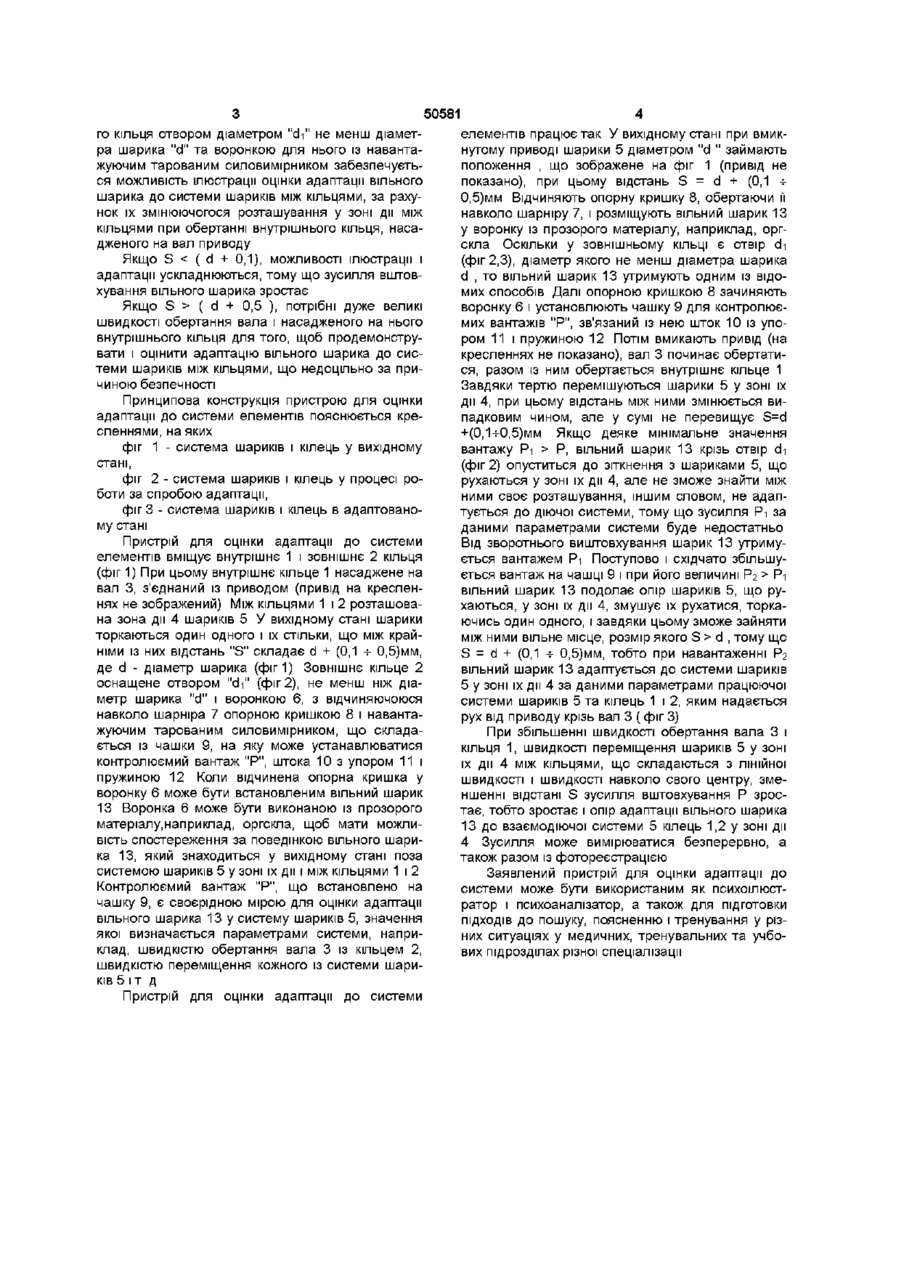

Пристрій для оцінки адаптації до системи елементів, що містить кільця з шариками між ними, який відрізняється тим, що відстань між шариками у зоні їх дії не перевищує діаметр шарика більш ніж на 0,1 - - 0,5 мм, а зовнішнє кільце осна= щено отвором, що має діаметр, не менший за діаметр шарика, і воронкою для нього з навантажувальним тарованим силовимірником Винахід належить до галузі задоволення життєвих потреб людини, а більш конкретно до оцінки і ілюстрації його здібностей адаптуватися до діючої системи елементів, і може бути використованим як психоїлюстратор і психоаналізатор у медичних, тренувальних і учбових підрозділах різної спеціалізації Відомий прилад, який має назву "тахістоскоп" і являє собою систему елементів та корпус із прорізом, картки із зображеними на них літерами, словами, картинами і привід їх переміщення, що дозволяє на протязі фіксованого проміжку часу показувати картку іспитнику ( Б М Теплов Психология - М Госучпедгиз, 1953 - 255 С -58-59 ) Адаптація до системи у відомому приладі оцінюється відносно мінімального проміжку часу, на протязі якого іспитнику показують картку і він вірно оцінює зображення на цій картці Недоліком відомого приладу тахістоскопа є залежність результату від гострості зору, кольорової гами зображення, складності фіксування проміжків часу менш 1 секунди Відома система взаємодіючих елементів, яка називається підшипником, що вміщує внутрішнє та зовнішнє кільця і розташовані між ними шарики у сепараторі, відстань між центрами яких зберігається при русі як шариків, так і кілець (Украинская советская энциклопедия Т 8 -Киев Гл ред УСЭ, 1982 - 551 с - С 340 - 341 ) Ця система - підшипник за своею технічною суттю є найбільш близькою до заявляемої і тому прийнята як найбільш близький аналог Недоліком відомої системи елементів підшип ника за найближчим аналогом є те, що шарики розташовані на фіксуємій відстані один від одного і в цій системі неможливо оцінити і проілюструвати адаптацію іншого шарика до цієї системи діючих кілець і шариків В основу винаходу, який пропонується, поставлено задачу такого вдосконалення пристрою для оцінки адаптації до системи елементів, яке б дозволило проілюструвати та оцінити здібність адаптування до системи елементів за рахунок змінюючогося розташування у галузі їх дії Поставлена задача вирішується тим, що у пристрою для оцінки адаптації до системи елементів, що вміщує кільця з шариками між ними, відстань "S" між шариками у галузі їх дії не перевищує діаметра шарика "d" більш ніж на 0,1 -ь 0,5мм, а зовнішнє кільце оснащене отвором діаметром "di" не менш діаметра шарика і воронкою для нього із навантажуючим тарованим силовимірником Ознаками пристрою для оцінки адаптації до системи елементів, загальними для заявленого пристрою і найбільш близького аналога, є кільця з шариками між ними Новою ознакою є те, що відстань "S" між шариками у галузі їх дії не перевищує діаметра шарика "d" більш ніж на 0,1 -ь 0,5мм, а зовнішнє кільце оснащене отвором діаметром "di" не менш діаметра шарика і воронкою для нього із навантажуючим тарованим силовимірником При відстані "S "між шариками у галузі їх дії між кільцями, що не перевищує діаметра шарика "d" більш ніж на 0,1 -ь 0,5мм, і оснащенні зовнішно 00 ю о ю 50581 го кільця отвором діаметром " d i " не менш діаметра шарика "d" та воронкою для нього із навантажуючим тарованим силовимірником забезпечується можливість ілюстрації оцінки адаптації вільного шарика до системи шариків між кільцями, за рахунок їх змінюючогося розташування у зоні дії між кільцями при обертанні внутрішнього кільця, насадженого на вал приводу Якщо S ( d + 0,5 ), потрібні дуже великі швидкості обертання вала і насадженого на нього внутрішнього кільця для того, щоб продемонструвати і оцінити адаптацію вільного шарика до системи шариків між кільцями, що недоцільно за причиною безпечності Принципова конструкція пристрою для оцінки адаптації до системи елементів пояснюється кресленнями, на яких фіг 1 - система шариків і кілець у вихідному стані, фіг 2 - система шариків і кілець у процесі роботи за спробою адаптації, фіг 3 - система шариків і кілець в адаптованому стані Пристрій для оцінки адаптації до системи елементів вміщує внутрішнє 1 і зовнішнє 2 кільця (фіг 1) При цьому внутрішнє кільце 1 насаджене на вал 3, з'єднаний із приводом (привід на кресленнях не зображений) Між КІЛЬЦЯМИ 1 і 2 розташована зона дії 4 шариків 5 У вихідному стані шарики торкаються один одного і їх стільки, що між крайніми із них відстань "S" складає d + (0,1 -ь 0,5)мм, де d - діаметр шарика (фиг 1) Зовнішнє кільце 2 оснащене отвором " d i " (фіг 2), не менш ніж діаметр шарика "d" і воронкою 6, з відчиняючоюся навколо шарніра 7 опорною кришкою 8 і навантажуючим тарованим силовимірником, що складається із чашки 9, на яку може устанавлюватися контролюємий вантаж "Р", штока 10 з упором 11 і пружиною 12 Коли відчинена опорна кришка у воронку 6 може бути встановленим вільний шарик 13 Воронка 6 може бути виконаною із прозорого матеріалу.наприклад, оргскла, щоб мати можливість спостереження за поведінкою вільного шарика 13, який знаходиться у вихідному стані поза системою шариків 5 у зоні їх дії і між кільцями 1 і 2 Контролюємий вантаж "Р", що встановлено на чашку 9, є своєрідною мірою для оцінки адаптації вільного шарика 13 у систему шариків 5, значення якої визначається параметрами системи, наприклад, швидкістю обертання вала 3 із кільцем 2, швидкістю переміщення кожного із системи шариків 5 і т д Пристрій для оцінки адаптації до системи елементів працює так У вихідному стані при вмикнутому приводі шарики 5 діаметром "d " займають положення , що зображене на фіг 1 (привід не показано), при цьому відстань S = d + (0,1 + 0,5)мм Відчиняють опорну кришку 8, обертаючи її навколо шарніру 7, і розміщують вільний шарик 13 у воронку із прозорого матеріалу, наприклад, оргскла Оскільки у зовнішньому КІЛЬЦІ Є отвір di (фіг 2,3), діаметр якого не менш діаметра шарика d , то вільний шарик 13 утримують одним із відомих способів Далі опорною кришкою 8 зачиняють воронку 6 і установлюють чашку 9 для контролюємих вантажів "Р", зв'язаний із нею шток 10 із упором 11 і пружиною 12 Потім вмикають привід (на кресленнях не показано), вал 3 починає обертатися, разом із ним обертається внутрішнє кільце 1 Завдяки тертю перемішуються шарики 5 у зоні їх дії 4, при цьому відстань між ними змінюється випадковим чином, але у сумі не перевищує S=d +(0,1-ь0,5)мм Якщо деяке мінімальне значення вантажу Рі > Р, вільний шарик 13 крізь отвір di (фіг 2) опуститься до зіткнення з шариками 5, що рухаються у зоні їх дії 4, але не зможе знайти між ними своє розташування, іншим словом, не адаптується до діючої системи, тому що зусилля Рі за даними параметрами системи буде недостатньо Від зворотнього виштовхування шарик 13 утримується вантажем Рі Поступово і східчато збільшується вантаж на чашці 9 і при його величині P-z > Pi вільний шарик 13 подолає опір шариків 5, що рухаються, у зоні їх дії 4, змушує їх рухатися, торкаючись один одного, і завдяки цьому зможе зайняти між ними вільне місце, розмір якого S > d , тому що S = d + (0,1 -ь 0,5)мм, тобто при навантаженні P-z вільний шарик 13 адаптується до системи шариків 5 у зоні їх дії 4 за даними параметрами працюючої системи шариків 5 та кілець 1 і 2, яким надається рух від приводу крізь вал 3 ( фіг 3) При збільшенні швидкості обертання вала 3 і кільця 1, швидкості переміщення шариків 5 у зоні їх дії 4 між кільцями, що складаються з лінійної швидкості і швидкості навколо свого центру, зменшенні відстані S зусилля вштовхування Р зростає, тобто зростає і опір адаптації вільного шарика 13 до взаємодіючої системи 5 кілець 1,2 у зоні дії 4 Зусилля може вимірюватися безперервно, а також разом із фотореєстрацією Заявлений пристрій для оцінки адаптації до системи може бути використаним як психоїлюстратор і психоаналізатор, а також для підготовки ПІДХОДІВ до пошуку, поясненню і тренування у різних ситуаціях у медичних, тренувальних та учбових підрозділах різної спеціалізації 50581 50581 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for assessing adaptation to system of elements
Автори англійськоюAlimova Svitlana Valeriivna, Alimov Valerii Ivanovych, Tukov Volodymyr Anatoliiovych
Назва патенту російськоюУстройство для оценки адаптации к системе элементов
Автори російськоюАлимова Светлана Валерьевна, Алимов Валерий Иванович, Туков Владимир Анатольевич
МПК / Мітки
МПК: A61B 5/05
Мітки: пристрій, оцінки, адаптації, системі, елементів
