Блок футеровки склепіння печі
Номер патенту: 7978
Опубліковано: 26.12.1995
Автори: Шустов Борис Миколайович, Віляцер Володимир Абрамович, Кулібанов Вячеслав Іванович, Косенко Олександр Іванович, Данилевський Леонтій Дмитрович
Формула / Реферат

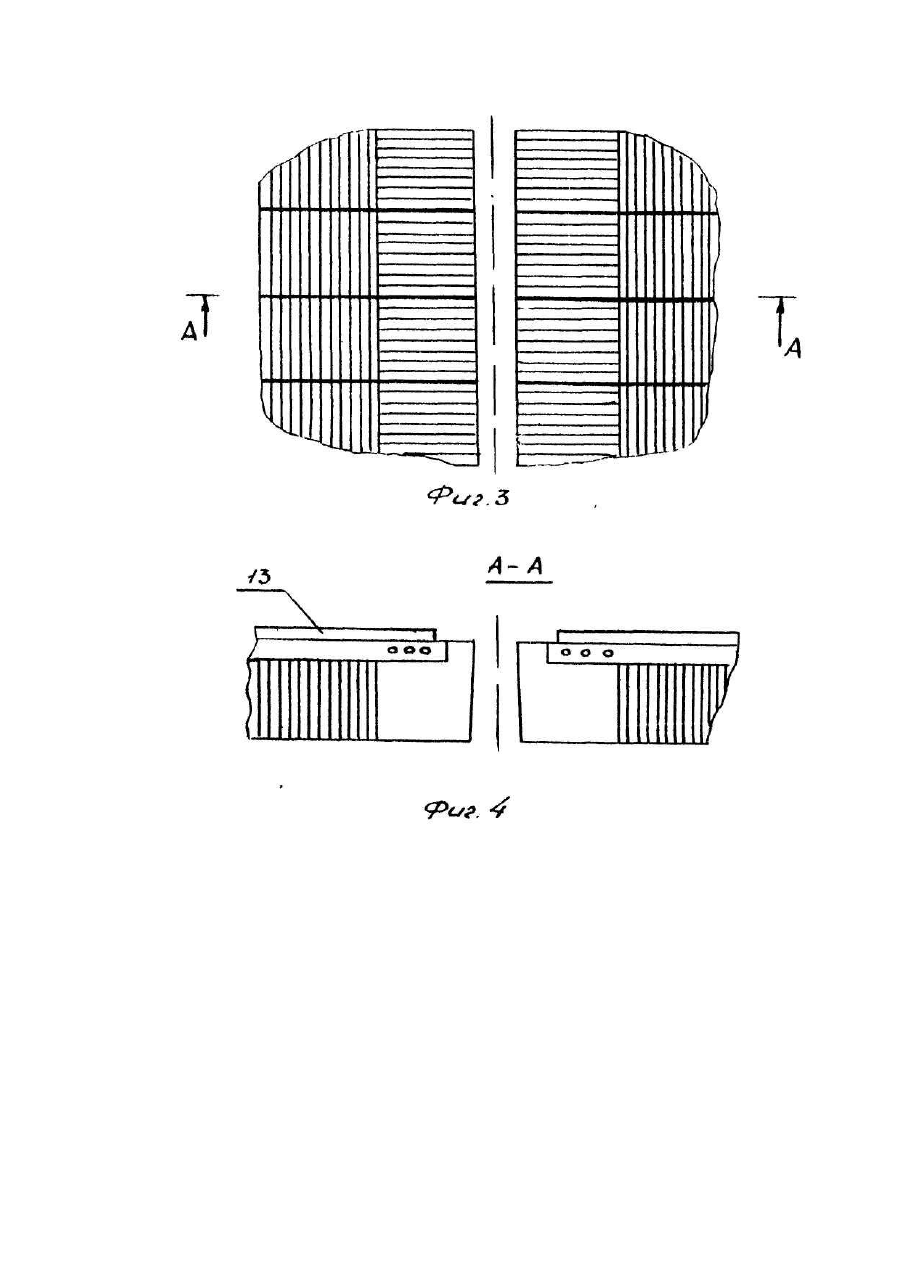

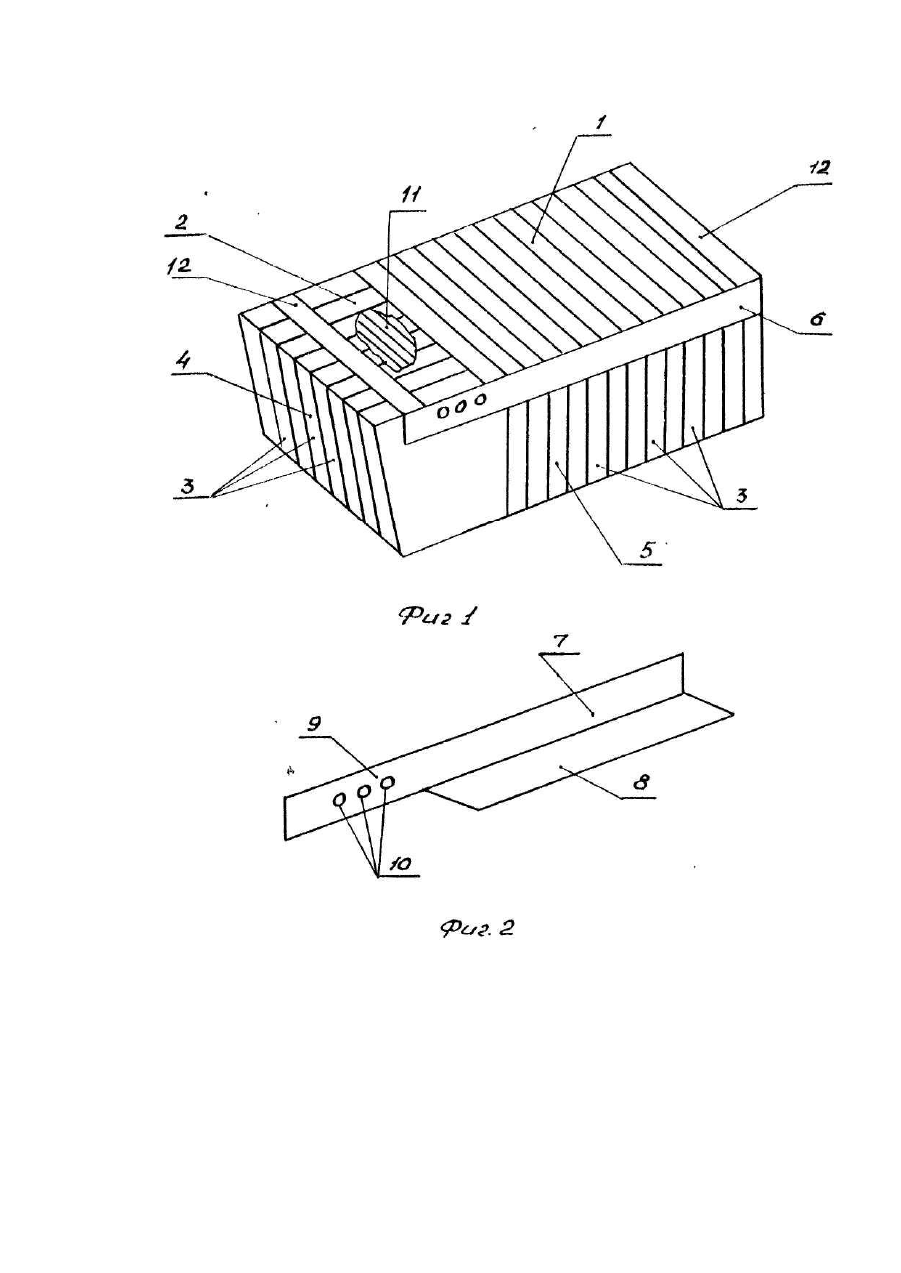

Блок футеровки свода печи, преимущественно с подвижным конвейером, содержащий вертикально расположенные пластины из волокнистого керамического материала и расположенные в верхней части блока элементы его формирования, скрепленные между собой соединительными элементами, отличающийся тем, что блок содержит два перпендикулярно расположенных друг к другу пакета пластин, при этом торцевая поверхность одного из пакетов, образованная торцами керамических пластин, выполнена под углом к вертикали, а элементы формирования блока выполнены в виде несущих кронштейнов, расположенных вдоль боковых поверхностей блока, причем часть кронштейна, примыкающая к пакету пластин, торцы которого образуют часть боковой поверхности блока, выполнена в виде нераВиобокого угольника, меньшая из полок которого установлена перпендикулярно торцам пластин и размещена в теле блока, а другая часть кронштейна выполнена в виде щеки с отверстиями, в которые установлены стержни.
Текст

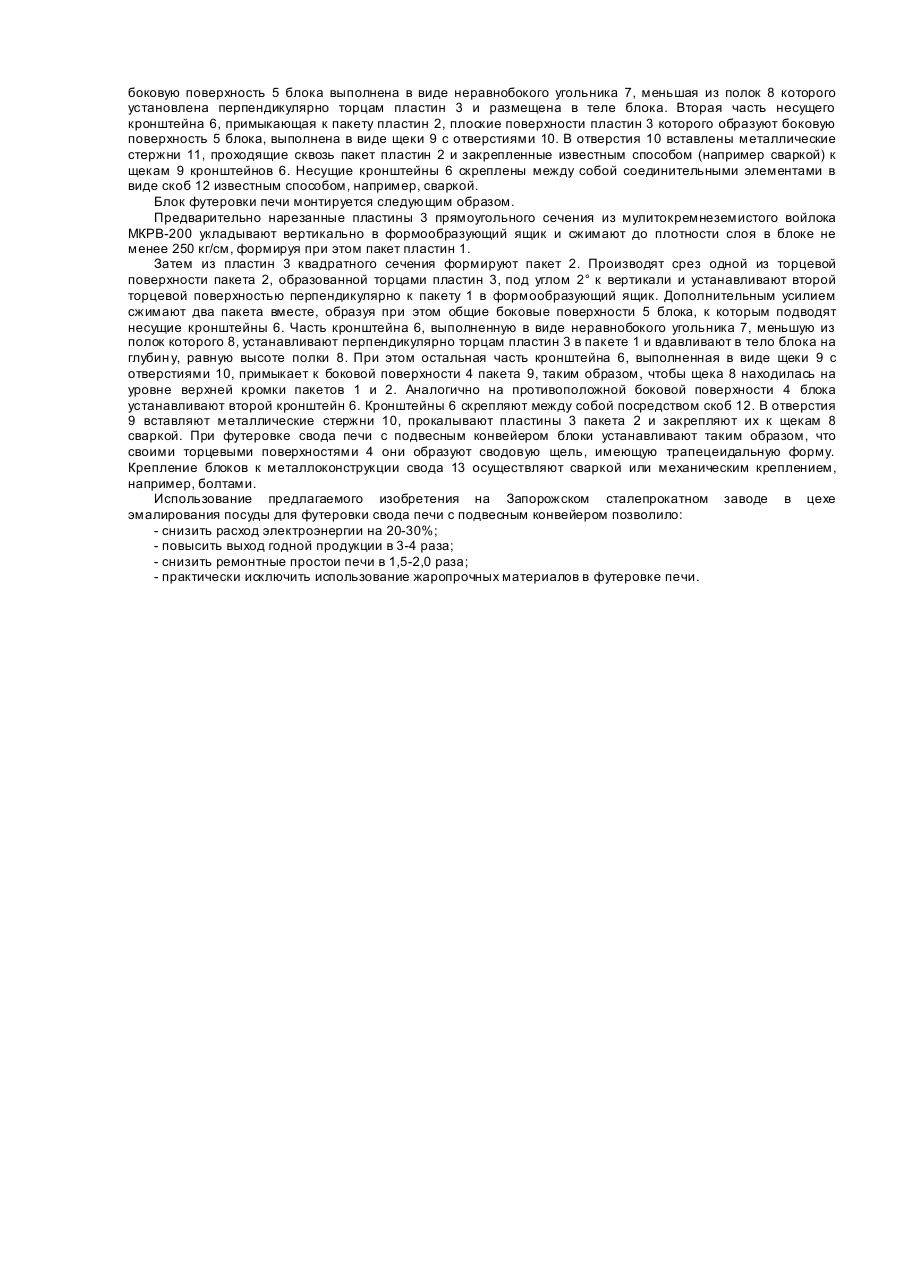

Изобретение относится к термическому оборудованию, в частности к конструкции футеровки из волокнистых огнеупорных материалов и может быть использовано в металлургии, машиностроении для промышленных печей с подвесным конвейером, где есть необходимость формирования сводовой щели. Наиболее близким по технической сущности является блок для футеровки свода печи, содержащий вертикально расположенные пластины из волокнистого керамического материала и расположенные в верхней части блока элементы его формирования, скрепленные между собой соединительными элементами [1]. Элементы формирования блока выполнены в виде двух плоских металлических полос, имеющих зубчатые треугольные выступы, сцепляющие прилегающие к ним пластины из волокнистого керамического материала и установленные внутри блока в верхней его части. Соединительные элементы выполнены в виде металлических пластин, в которых выполнены просветы для крепления блока к кожуху печи. Недостатком известного технического решения является - высокие тепловые потери при формировании данными блоками сводовой щели печи и низкая надежность блоков в процессе работы печи. В блоках известной конструкции только крайние, прилегающие к зубчатым выступам металлических полос пластины имеют надежное крепление, а средние пластины удерживаются лишь за счет сил трения между ними. В процессе работы печи в результате термической усадки средние из пластин могут выпадать, в результате чего значительно снижается надежность блоков известной конструкции. При наборе сводовой щели печи с подвесным конвейером блоками известной конструкции формируется щель прямоугольного сечения, для которой характерны повышенные теплопотери. Кроме того, низкая конструктивная надежность блоков вызывает ряд отрицательных факторов, возникающих при укладке блоков. При любом варианте укладки блоков вдоль сводовой щели: боковыми плоскостями пластин, торцами пластин или при попеременном их расположении, за счет распирающих сил, возникающих в блоках, или за счет частичного выпадения отдельных пластин происходит искажение формы сводовой щели (сужение или расширение отдельных участков щели). Это приводит к дополнительным теплопотерям и вызывает технологические сложности при движении конвейера вдоль сводовой щели. В основу предлагаемого изобретения поставлена задача усовершенствования блока футеровки свода печи путем введения дополнительных узлов, нового их конструктивного выполнения так, чтобы обеспечить высокую плотность упаковки керамических волокнистых пластин в блоке, высокую надежность блока в процессе работы печи и минимальные тепловые потери. Поставленная задача решается тем, что в известном блоке футеровки свода печи, содержащем вертикально расположенные пластины из волокнистого керамического материала и расположенные в верхней части блока элементы его формирования, скрепленные между собой соединительными элементами, новым, согласно изобретению, является то, что блок содержит два перпендикулярно расположенные друг к другу пакета пластин, при этом торцевая поверхность одного из пакетов, образованная торцами пластин, выполнена под углом к вертикали; элементы формирования блока выполнены в виде несущих кронштейнов, расположенных вдоль боковых поверхностей блока, причем часть кронштейна, примыкающая к пакету пластин, торцы которого образуют часть боковой поверхности блока, выполнена в виде неравнобокого угольника. Меньшая из полок угольника установлена перпендикулярно торцам пластин и размещена в теле блока. Вторая часть кронштейна выполнена в виде щеки с отверстиями, в которые установлены стержни. Выполнение блока футеровки в виде двух перпендикулярно расположенных друг к другу пакетов керамических волокнистых пластин, один из которых своей торцевой поверхностью, образованной торцами пластин, обращен к сводовой щели позволяет сформировать плотную равномерную по всей длине печи форму сводовой щели. Выполнение же торцевой поверхности под углом к вертикали позволяет получить трапецеидальную форму сечения сводовой щели, для которой характерны минимальные тепловые потери. При этом достигается оптимальная плотность упаковки пластин в блоке и минимальные тепловые потери в процессе работы печи. Выполнение элементов формирования блока в виде несущи х кронштейнов, расположенных вдоль боковых поверхностей блока, позволяет создать жесткую надежную конструкцию элементов формирования. Выполнение части кронштейна, примыкающей к пакету пластин, торцы которых образуют часть боковой поверхности блока, в виде неравнобокого угольника, меньшие из полок которого установлены перпендикулярно торцам керамических пластин и вдавленных в тело блока, позволяет быстро и надежно сформировать пакет керамических пластин, в котором каждая пластина надежно удерживается с двух сторон полками угольника. Выполнение остальной части кронштейна в виде щеки позволяет получить в блоке слой пластин, сориентированный перпендикулярно поверхности сводовой щели, при этом обеспечивая надежное крепление каждой пластины металлическими стержнями, проходящими через отверстия в щеках и прокалывающими каждую из пластин. Таким образом, предлагаемый блок футеровки отличается высокой жесткостью конструкции с плотной и надежной упаковкой в нем пластин, обеспечивая минимальные потери тепла в процессе работы конвейерной печи. На фиг. 1 - изображена аксонометрическая проекция блока футеровки свода печи. На фиг. 2 - аксонометрическая проекция кронштейна. На фиг. 3 - узел футеровки свода печи с подвижным конвейером. На фиг. 4 - сечение А-А на фи г. 3. Блок футеровки свода печи содержит два перпендикулярно расположенных друг к другу пакета 1 и 2 пластин 3 из волокнистого керамического материала, например из мулитокремнеземистого войлока МКРВ200. Торцевая поверхность 4 пакета пластин 2, образованная торцами пластин 3, выполнена под углом 2° к вертикали. Угол среза торцевой поверхности 4 пакета 2 может быть равен 1-5°, в зависимости от толщины блока футеровки. В вер хней части блока вдоль его боковых поверхностей 5 установлены элементы формирования блока, выполненные в виде несущи х кронштейнов 6, изготовленных из углеродистой стали ст.3. Часть несущего кронштейна 6, примыкающая к пакету пластин 1, торцы которых частично образуют боковую поверхность 5 блока выполнена в виде неравнобокого угольника 7, меньшая из полок 8 которого установлена перпендикулярно торцам пластин 3 и размещена в теле блока. Вторая часть несущего кронштейна 6, примыкающая к пакету пластин 2, плоские поверхности пластин 3 которого образуют боковую поверхность 5 блока, выполнена в виде щеки 9 с отверстиями 10. В отверстия 10 вставлены металлические стержни 11, проходящие сквозь пакет пластин 2 и закрепленные известным способом (например сваркой) к щекам 9 кронштейнов 6. Несущие кронштейны 6 скреплены между собой соединительными элементами в виде скоб 12 известным способом, например, сваркой. Блок футеровки печи монтируется следующим образом. Предварительно нарезанные пластины 3 прямоугольного сечения из мулитокремнеземистого войлока МКРВ-200 укладывают вертикально в формообразующий ящик и сжимают до плотности слоя в блоке не менее 250 кг/см, формируя при этом пакет пластин 1. Затем из пластин 3 квадратного сечения формируют пакет 2. Производят срез одной из торцевой поверхности пакета 2, образованной торцами пластин 3, под углом 2° к вертикали и устанавливают второй торцевой поверхностью перпендикулярно к пакету 1 в формообразующий ящик. Дополнительным усилием сжимают два пакета вместе, образуя при этом общие боковые поверхности 5 блока, к которым подводят несущие кронштейны 6. Часть кронштейна 6, выполненную в виде неравнобокого угольника 7, меньшую из полок которого 8, устанавливают перпендикулярно торцам пластин 3 в пакете 1 и вдавливают в тело блока на глубин у, равную высоте полки 8. При этом остальная часть кронштейна 6, выполненная в виде щеки 9 с отверстиями 10, примыкает к боковой поверхности 4 пакета 9, таким образом, чтобы щека 8 находилась на уровне верхней кромки пакетов 1 и 2. Аналогично на противоположной боковой поверхности 4 блока устанавливают второй кронштейн 6. Кронштейны 6 скрепляют между собой посредством скоб 12. В отверстия 9 вставляют металлические стержни 10, прокалывают пластины 3 пакета 2 и закрепляют их к щекам 8 сваркой. При футеровке свода печи с подвесным конвейером блоки устанавливают таким образом, что своими торцевыми поверхностями 4 они образуют сводовую щель, имеющую трапецеидальную форму. Крепление блоков к металлоконструкции свода 13 осуществляют сваркой или механическим креплением, например, болтами. Использование предлагаемого изобретения на Запорожском сталепрокатном заводе в цехе эмалирования посуды для футеровки свода печи с подвесным конвейером позволило: - снизить расход электроэнергии на 20-30%; - повысить выход годной продукции в 3-4 раза; - снизить ремонтные простои печи в 1,5-2,0 раза; - практически исключить использование жаропрочных материалов в футеровке печи.
ДивитисяДодаткова інформація
Назва патенту англійськоюLining block for furnace ceiling
Автори англійськоюDanylevskyi Leontii Dmytrovych, Viliatser Volodymyr Abramovych, Kosenko Oleksandr Ivanovych, Kulibanov Viacheslav Ivanovych, Shustov Borys Mykolaiovych
Назва патенту російськоюБлок футеровки для свода печи
Автори російськоюДанилевский Леонтий Дмитриевич, Виляцер Владимир Абрамович, Косенко Александр Иванович, Кулибанов Вячеслав Иванович, Шустов Борис Николаевич
МПК / Мітки
Мітки: склепіння, печі, футеровки, блок
