Дефлектор

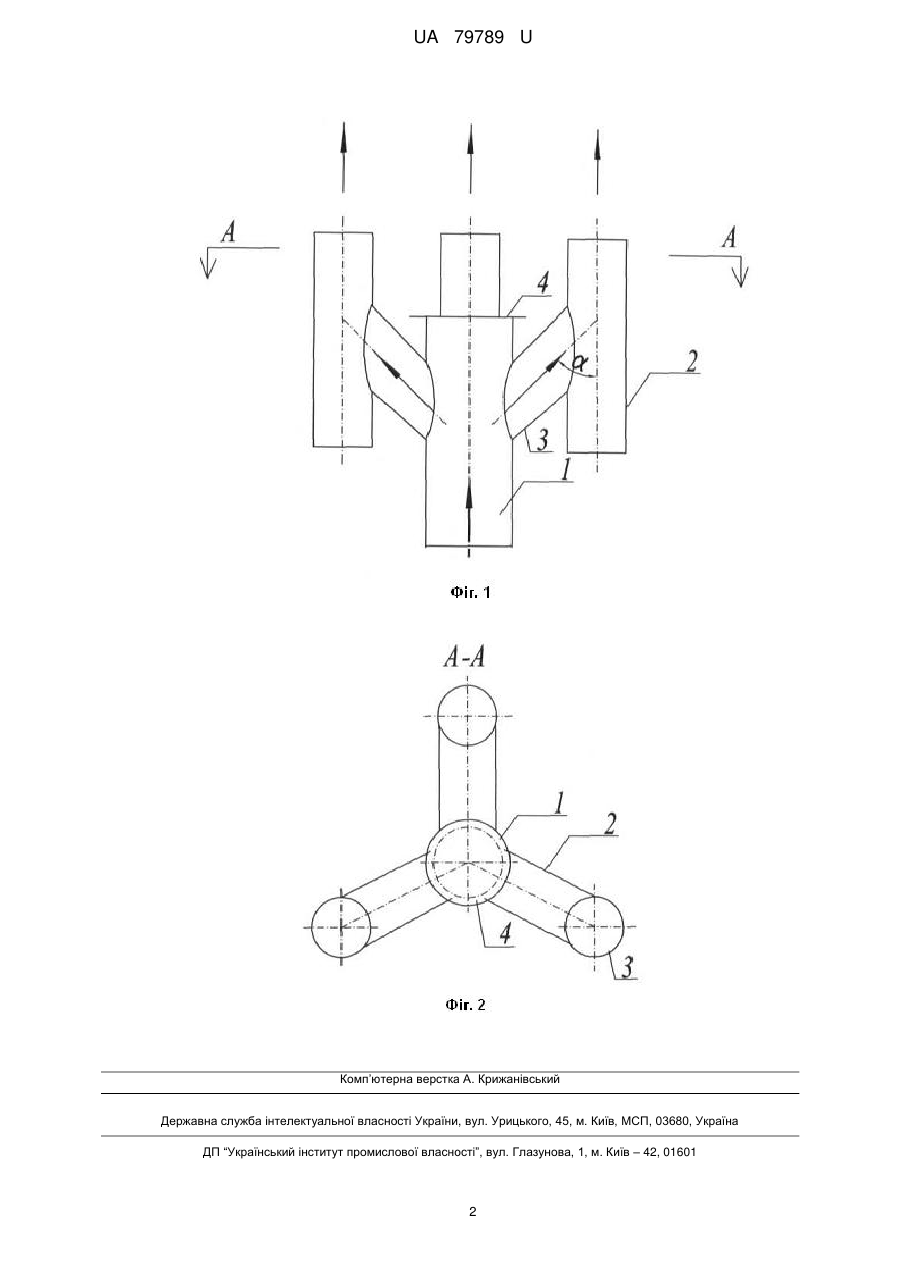

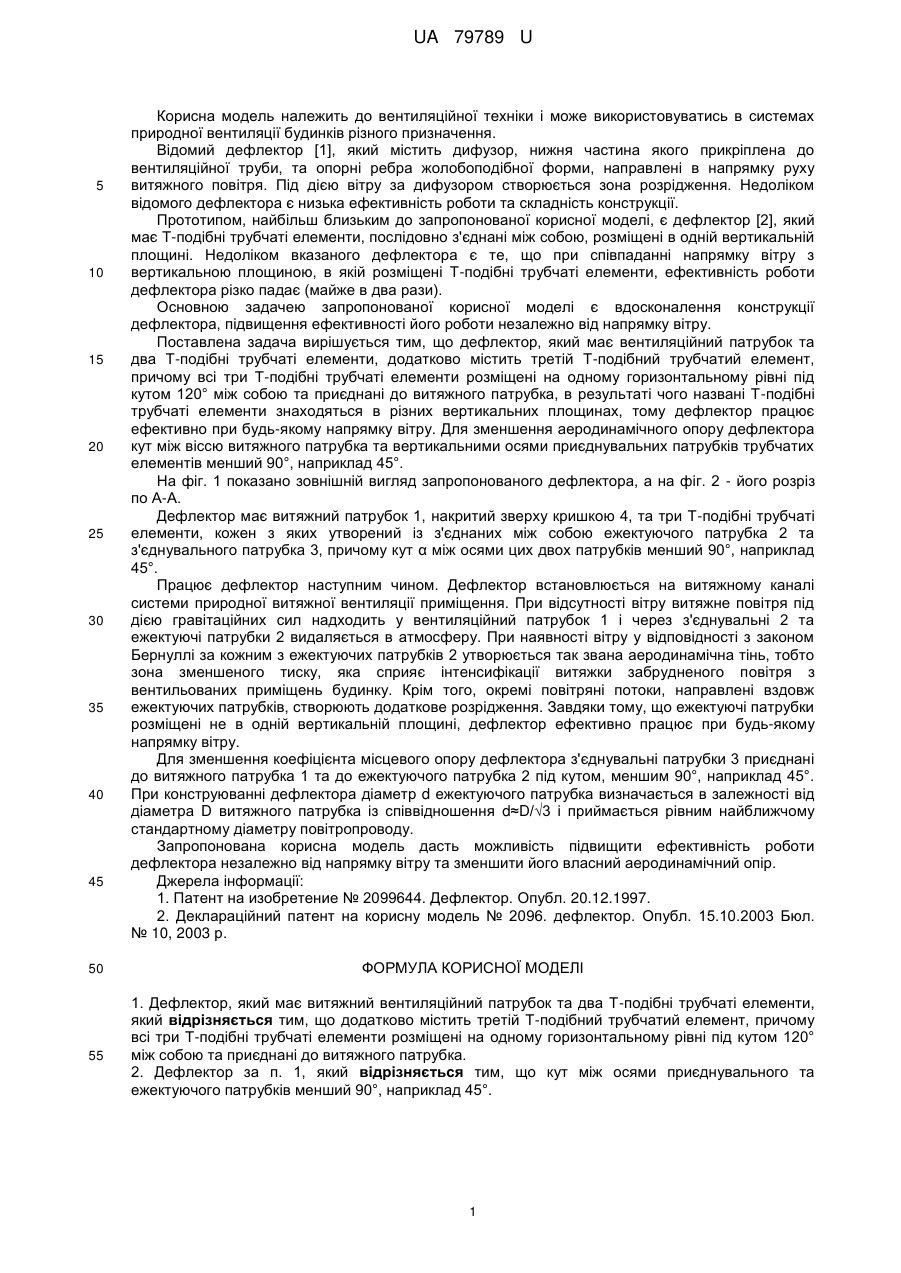

Реферат: Дефлектор, який має витяжний вентиляційний патрубок та три Т-подібні трубчаті елементи. Всі три Т-подібні трубчаті елементи розміщені на одному горизонтальному рівні під кутом 120° між собою та приєднані до витяжного патрубка. UA 79789 U (54) ДЕФЛЕКТОР UA 79789 U UA 79789 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вентиляційної техніки і може використовуватись в системах природної вентиляції будинків різного призначення. Відомий дефлектор [1], який містить дифузор, нижня частина якого прикріплена до вентиляційної труби, та опорні ребра жолобоподібної форми, направлені в напрямку руху витяжного повітря. Під дією вітру за дифузором створюється зона розрідження. Недоліком відомого дефлектора є низька ефективність роботи та складність конструкції. Прототипом, найбільш близьким до запропонованої корисної моделі, є дефлектор [2], який має Т-подібні трубчаті елементи, послідовно з'єднані між собою, розміщені в одній вертикальній площині. Недоліком вказаного дефлектора є те, що при співпаданні напрямку вітру з вертикальною площиною, в якій розміщені Т-подібні трубчаті елементи, ефективність роботи дефлектора різко падає (майже в два рази). Основною задачею запропонованої корисної моделі є вдосконалення конструкції дефлектора, підвищення ефективності його роботи незалежно від напрямку вітру. Поставлена задача вирішується тим, що дефлектор, який має вентиляційний патрубок та два Т-подібні трубчаті елементи, додатково містить третій Т-подібний трубчатий елемент, причому всі три Т-подібні трубчаті елементи розміщені на одному горизонтальному рівні під кутом 120° між собою та приєднані до витяжного патрубка, в результаті чого названі Т-подібні трубчаті елементи знаходяться в різних вертикальних площинах, тому дефлектор працює ефективно при будь-якому напрямку вітру. Для зменшення аеродинамічного опору дефлектора кут між віссю витяжного патрубка та вертикальними осями приєднувальних патрубків трубчатих елементів менший 90°, наприклад 45°. На фіг. 1 показано зовнішній вигляд запропонованого дефлектора, а на фіг. 2 - його розріз по А-А. Дефлектор має витяжний патрубок 1, накритий зверху кришкою 4, та три Т-подібні трубчаті елементи, кожен з яких утворений із з'єднаних між собою ежектуючого патрубка 2 та з'єднувального патрубка 3, причому кут α між осями цих двох патрубків менший 90°, наприклад 45°. Працює дефлектор наступним чином. Дефлектор встановлюється на витяжному каналі системи природної витяжної вентиляції приміщення. При відсутності вітру витяжне повітря під дією гравітаційних сил надходить у вентиляційний патрубок 1 і через з'єднувальні 2 та ежектуючі патрубки 2 видаляється в атмосферу. При наявності вітру у відповідності з законом Бернуллі за кожним з ежектуючих патрубків 2 утворюється так звана аеродинамічна тінь, тобто зона зменшеного тиску, яка сприяє інтенсифікації витяжки забрудненого повітря з вентильованих приміщень будинку. Крім того, окремі повітряні потоки, направлені вздовж ежектуючих патрубків, створюють додаткове розрідження. Завдяки тому, що ежектуючі патрубки розміщені не в одній вертикальній площині, дефлектор ефективно працює при будь-якому напрямку вітру. Для зменшення коефіцієнта місцевого опору дефлектора з'єднувальні патрубки 3 приєднані до витяжного патрубка 1 та до ежектуючого патрубка 2 під кутом, меншим 90°, наприклад 45°. При конструюванні дефлектора діаметр d ежектуючого патрубка визначається в залежності від діаметра D витяжного патрубка із співвідношення d≈D/√3 і приймається рівним найближчому стандартному діаметру повітропроводу. Запропонована корисна модель дасть можливість підвищити ефективність роботи дефлектора незалежно від напрямку вітру та зменшити його власний аеродинамічний опір. Джерела інформації: 1. Патент на изобретение № 2099644. Дефлектор. Опубл. 20.12.1997. 2. Деклараційний патент на корисну модель № 2096. дефлектор. Опубл. 15.10.2003 Бюл. № 10, 2003 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дефлектор, який має витяжний вентиляційний патрубок та два Т-подібні трубчаті елементи, який відрізняється тим, що додатково містить третій Т-подібний трубчатий елемент, причому всі три Т-подібні трубчаті елементи розміщені на одному горизонтальному рівні під кутом 120° між собою та приєднані до витяжного патрубка. 2. Дефлектор за п. 1, який відрізняється тим, що кут між осями приєднувального та ежектуючого патрубків менший 90°, наприклад 45°. 1 UA 79789 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
