Пристрій для градуювання проточних теплових витратомірів
Номер патенту: 83194
Опубліковано: 27.08.2013
Автори: Борзов Володимир Олександрович, Журин Юрко Олексійович, Мокін Олександр Васильович, Мокін Андрій Олександрович, Куринний Юрко Іванович, Юркевич Лідія Іванівна
Формула / Реферат
1. Пристрій для градуювання проточних теплових витратомірів, що містить корпус з ущільненням і вузлами кріплення, ділянку трубопроводу з торцевими фланцями, на зовнішній поверхні якого змонтовані компенсатор і нагрівач з зоною прогрівання, заправну і зливну магістралі і гнучку оболонку, сполучену з джерелом стисненого газу, який відрізняється тим, що корпус виконаний порожнистим з поздовжнім вікном, при цьому корпус встановлений на внутрішній поверхні ділянки трубопроводу поздовжнім вікном навпроти нагрівача і компенсатора і з'єднаний з заправною і зливною магістралями, а ущільнення встановлено по периметру поздовжнього вікна.

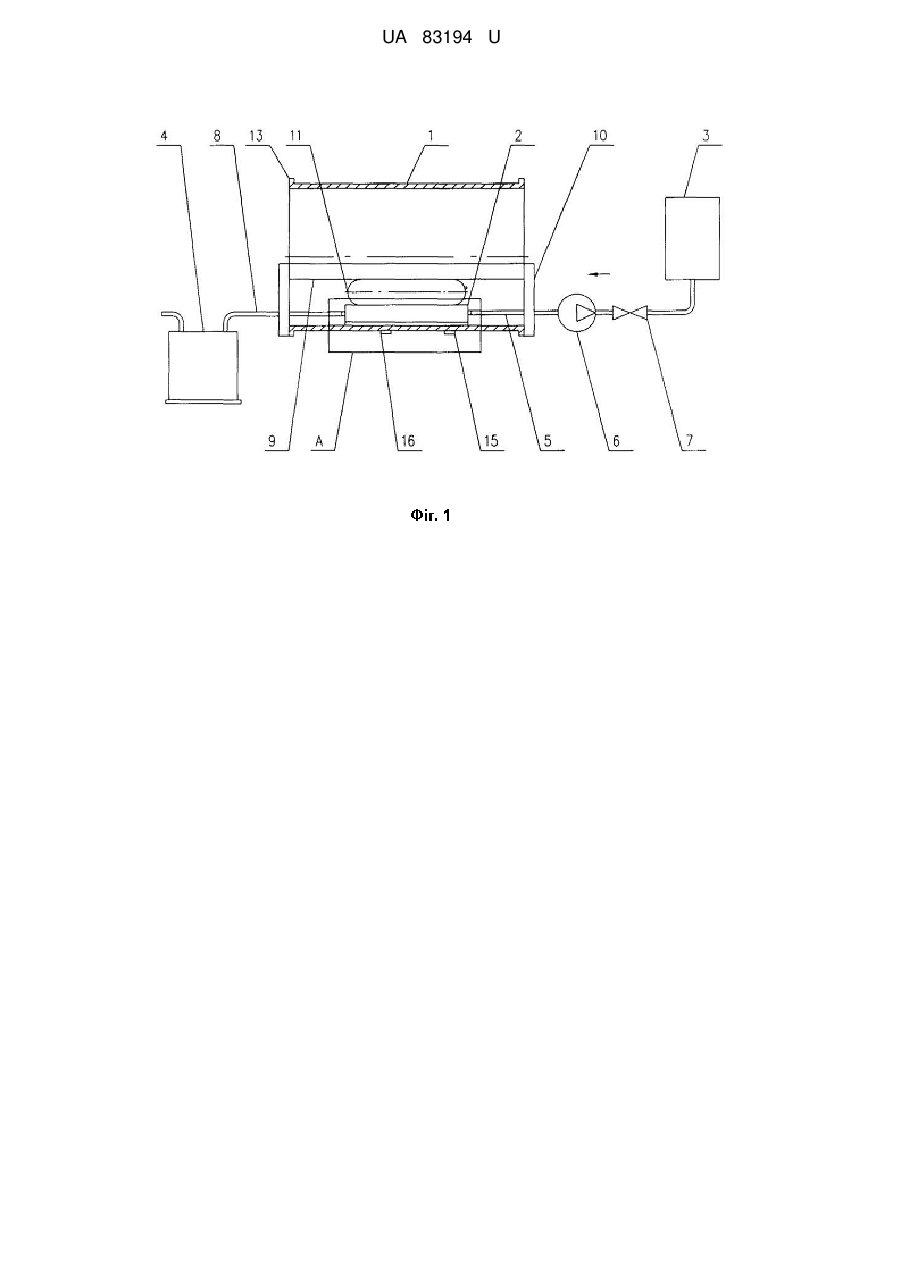

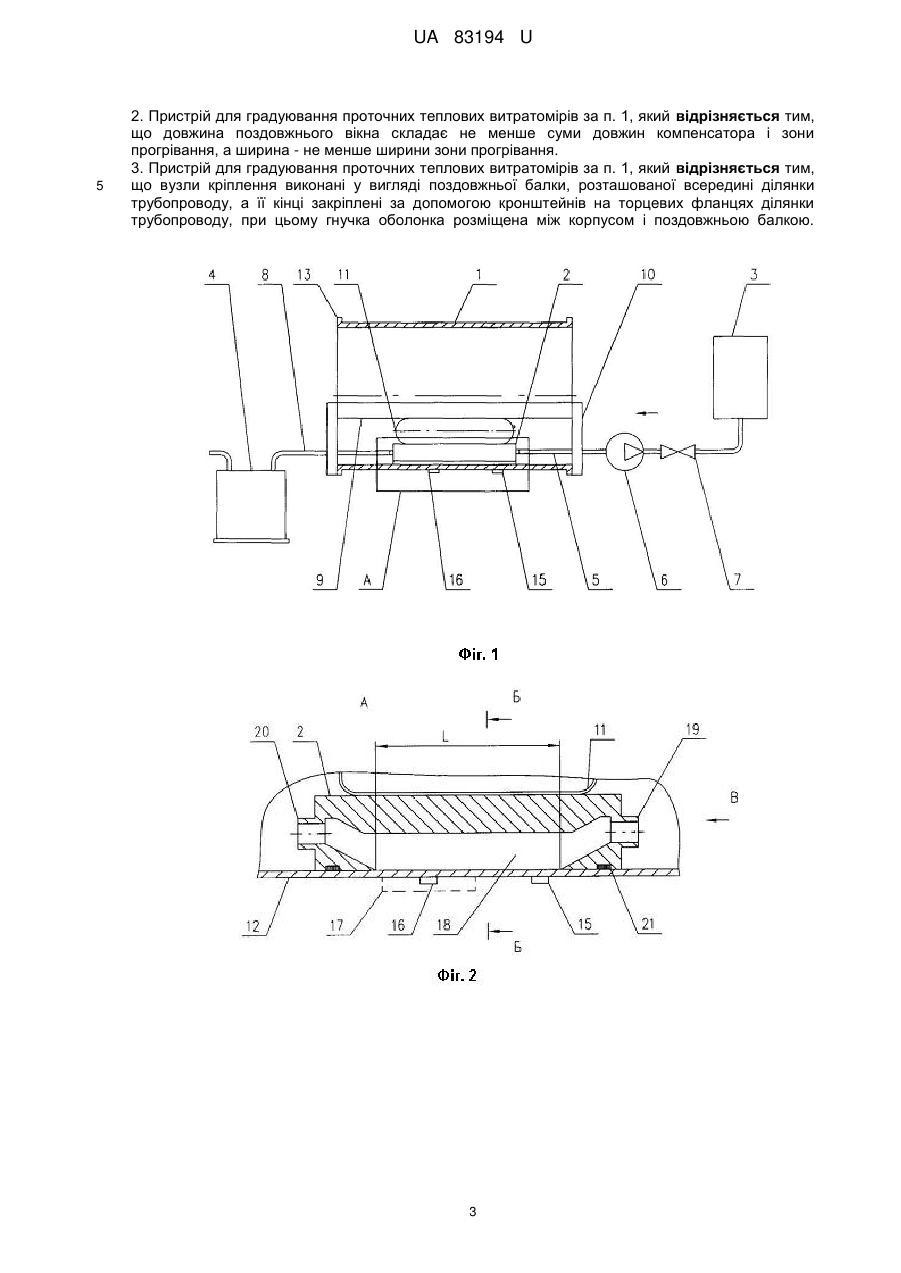

2. Пристрій для градуювання проточних теплових витратомірів за п. 1, який відрізняється тим, що довжина поздовжнього вікна складає не менше суми довжин компенсатора і зони прогрівання, а ширина - не менше ширини зони прогрівання.
3. Пристрій для градуювання проточних теплових витратомірів за п. 1, який відрізняється тим, що вузли кріплення виконані у вигляді поздовжньої балки, розташованої всередині ділянки трубопроводу, а її кінці закріплені за допомогою кронштейнів на торцевих фланцях ділянки трубопроводу, при цьому гнучка оболонка розміщена між корпусом і поздовжньою балкою.
Текст

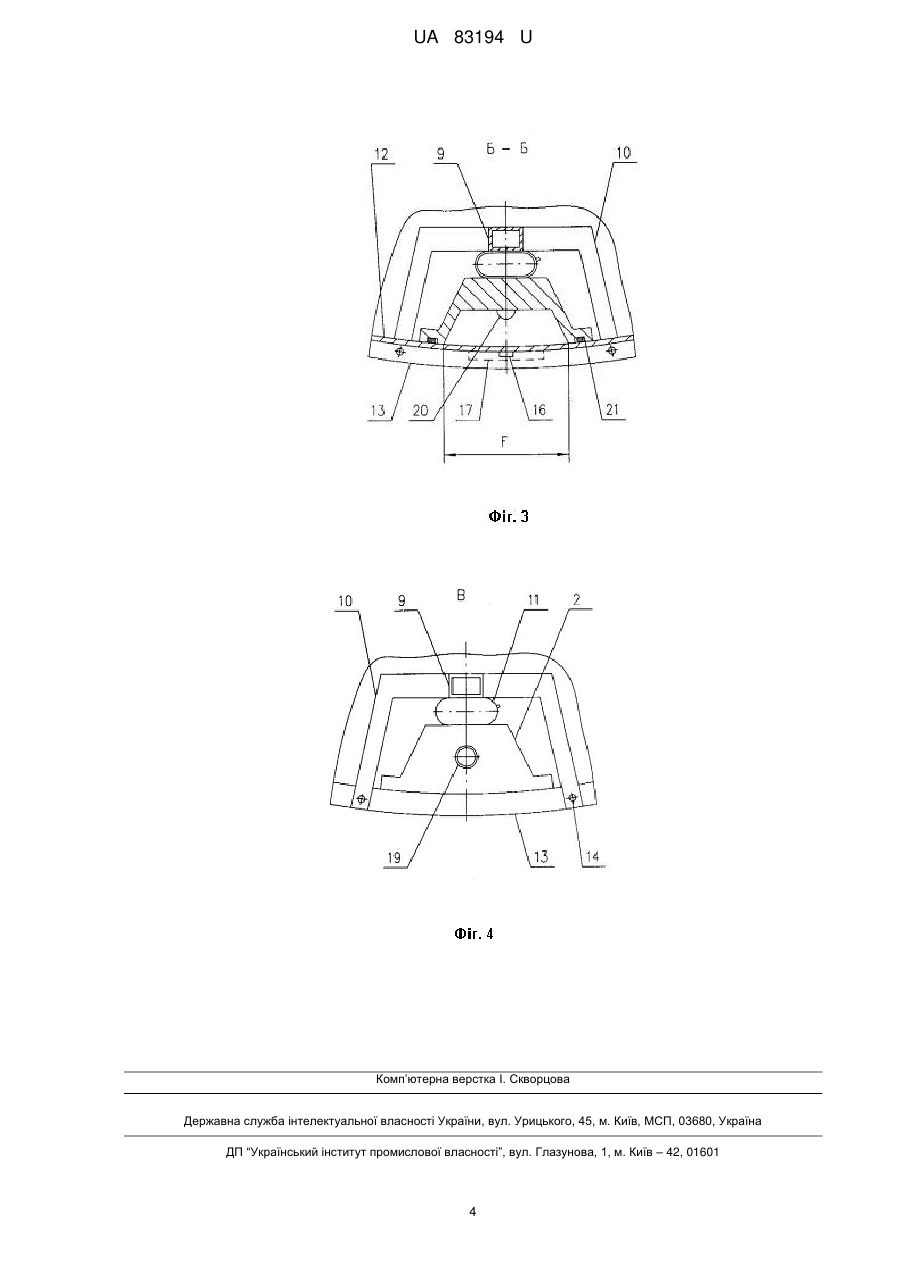

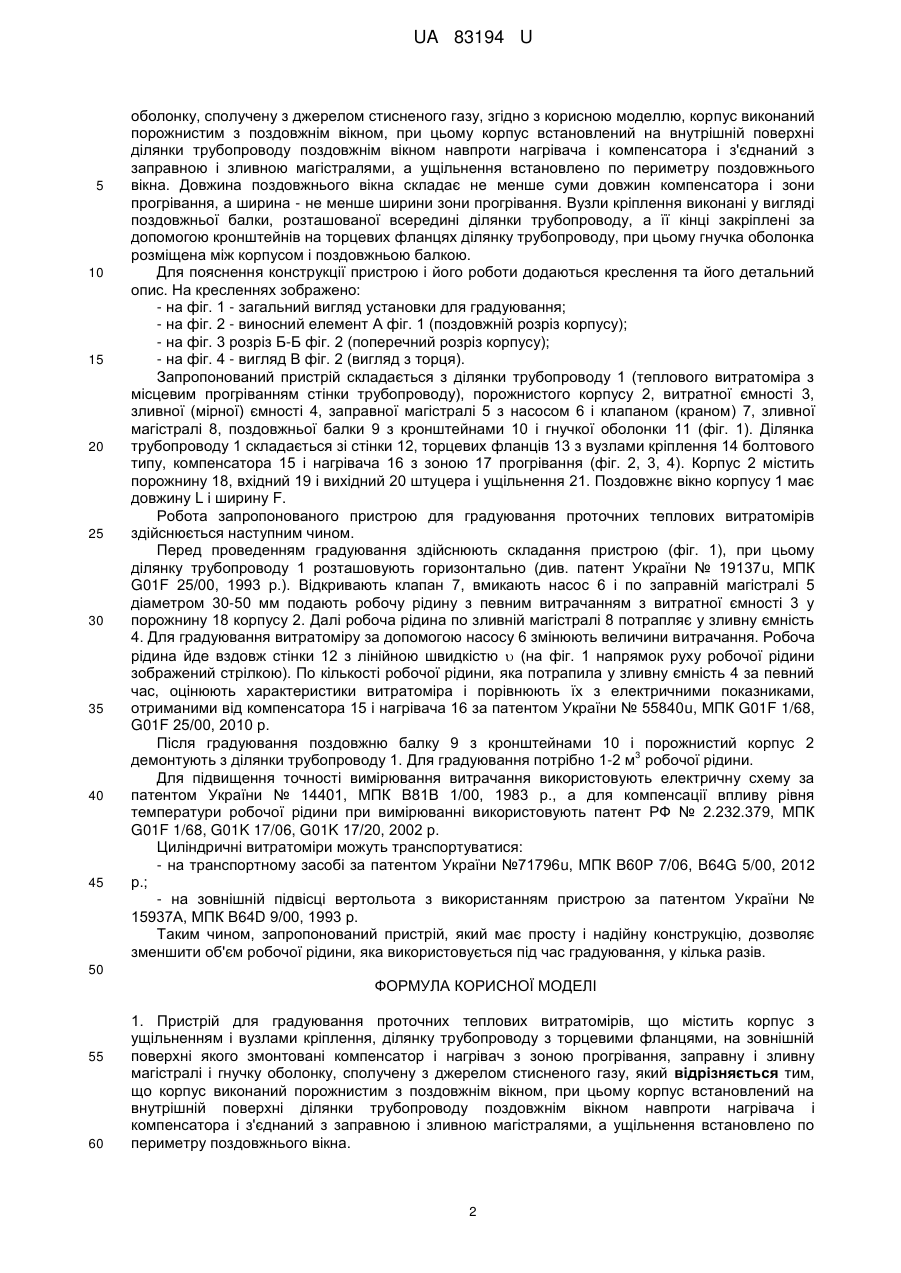

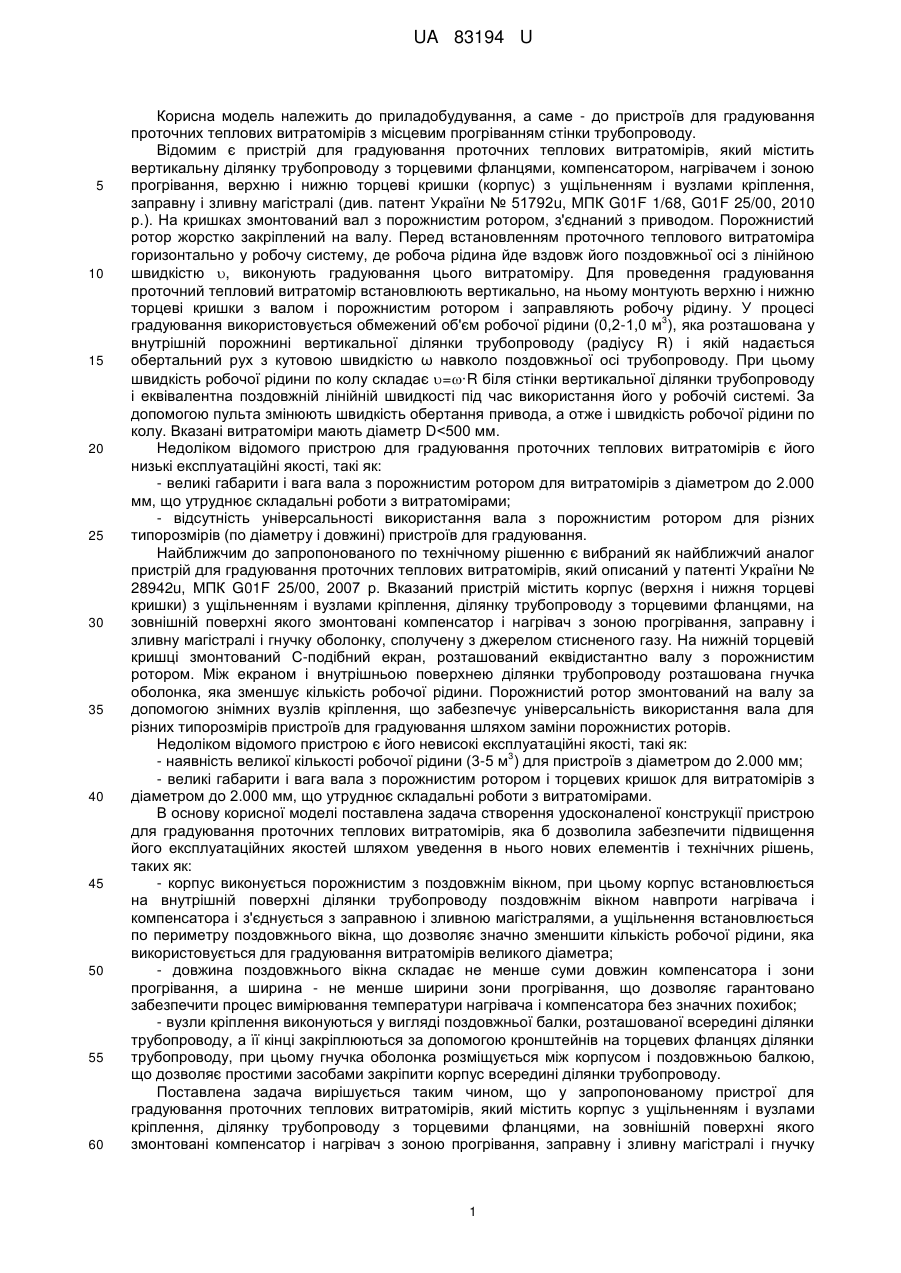

Реферат: Пристрій для градуювання проточних теплових витратомірів містить корпус з ущільненням і вузлами кріплення, ділянку трубопроводу з торцевими фланцями, на зовнішній поверхні якого змонтовані компенсатор і нагрівач з зоною прогрівання, заправну і зливну магістралі і гнучку оболонку, сполучену з джерелом стисненого газу. При цьому корпус виконаний порожнистим з поздовжнім вікном та встановлений на внутрішній поверхні ділянки трубопроводу поздовжнім вікном навпроти нагрівача і компенсатора, і з'єднаний з заправною і зливною магістралями, а ущільнення встановлено по периметру поздовжнього вікна. UA 83194 U (12) UA 83194 U UA 83194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування, а саме - до пристроїв для градуювання проточних теплових витратомірів з місцевим прогріванням стінки трубопроводу. Відомим є пристрій для градуювання проточних теплових витратомірів, який містить вертикальну ділянку трубопроводу з торцевими фланцями, компенсатором, нагрівачем і зоною прогрівання, верхню і нижню торцеві кришки (корпус) з ущільненням і вузлами кріплення, заправну і зливну магістралі (див. патент України № 51792u, МПК G01F 1/68, G01F 25/00, 2010 р.). На кришках змонтований вал з порожнистим ротором, з'єднаний з приводом. Порожнистий ротор жорстко закріплений на валу. Перед встановленням проточного теплового витратоміра горизонтально у робочу систему, де робоча рідина йде вздовж його поздовжньої осі з лінійною швидкістю , виконують градуювання цього витратоміру. Для проведення градуювання проточний тепловий витратомір встановлюють вертикально, на ньому монтують верхню і нижню торцеві кришки з валом і порожнистим ротором і заправляють робочу рідину. У процесі 3 градуювання використовується обмежений об'єм робочої рідини (0,2-1,0 м ), яка розташована у внутрішній порожнині вертикальної ділянки трубопроводу (радіусу R) і якій надається обертальний рух з кутовою швидкістю ω навколо поздовжньої осі трубопроводу. При цьому швидкість робочої рідини по колу складає =·R біля стінки вертикальної ділянки трубопроводу і еквівалентна поздовжній лінійній швидкості під час використання його у робочій системі. За допомогою пульта змінюють швидкість обертання привода, а отже і швидкість робочої рідини по колу. Вказані витратоміри мають діаметр D
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for calibration of continuous thermaal flowmeters
Автори англійськоюBorzov Volodymyr Oleksandrovych, Zhurin Yurko Oleksiiovych, Kurinnyi Yurko Ivanovych, Mokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych, Yurkevych Lidia Ivanivna
Назва патенту російськоюУстройство для градуировки проточных тепловых расходомеров
Автори російськоюБорзов Владимир Александрович, Журин Юрий Алексеевич, Куринный Юрий Иванович, Мокин Андрей Александрович, Мокин Александр Васильевич, Юркевич Лидия Ивановна
МПК / Мітки
МПК: G01F 25/00, G01F 1/68
Мітки: теплових, градуювання, проточних, витратомірів, пристрій
