Пристрій донної частини знімної боєголовки
Номер патенту: 79842
Опубліковано: 25.07.2007
Автори: Комендантова Людмила Степанівна, Коростельов Олег Петрович, Качаєв Микола Аркадійович, Сафронов Михайло Васильович, Нізамієв Равіль Мазітович
Формула / Реферат

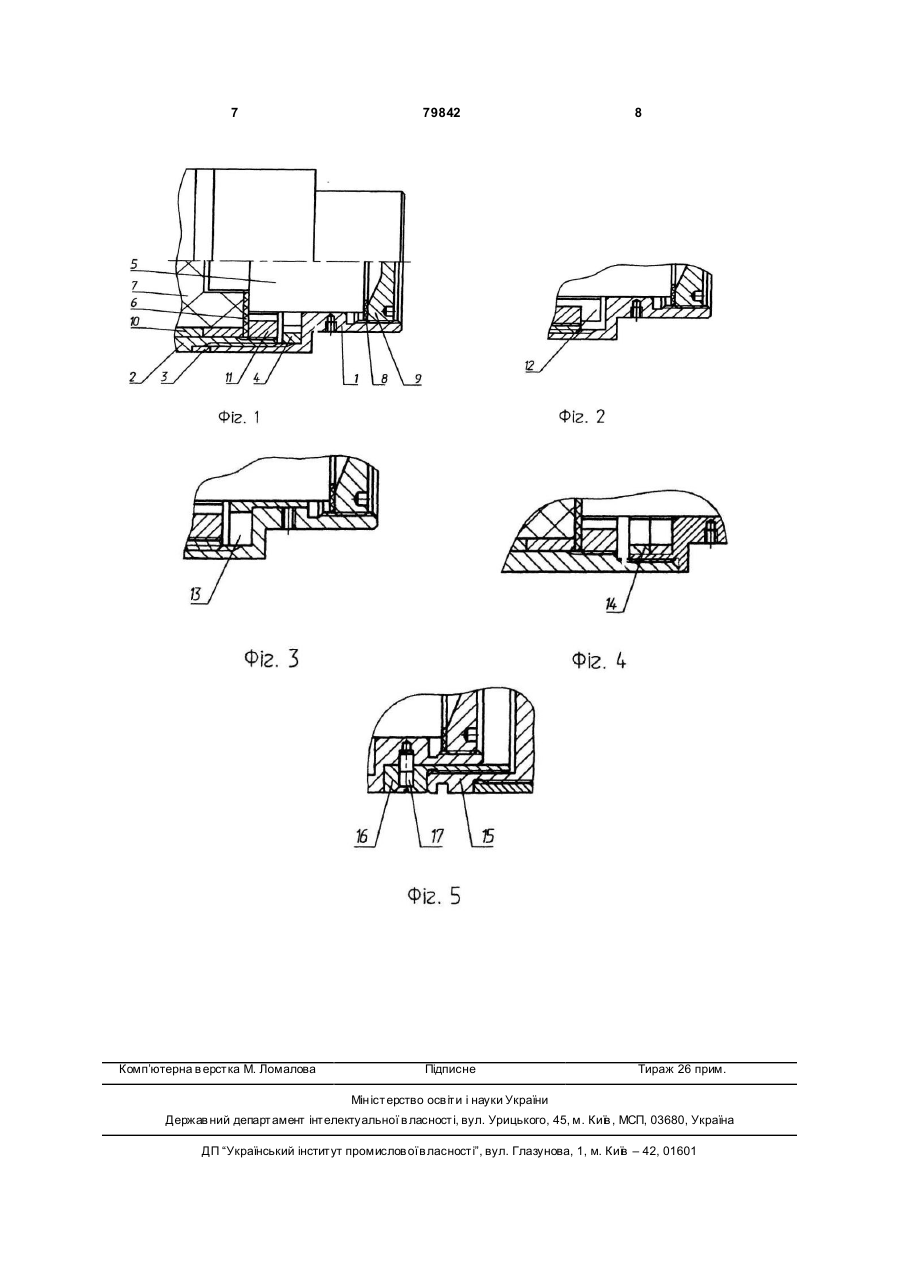

1. Пристрій донної частини знімної боєголовки, що містить перехідну сполучну втулку, яка взаємозв'язана (наприклад, за допомогою нарізного сполучення) з обичайкою (корпусом) бойової частини і яка має циліндричну частину, сполучену, наприклад, із внутрішньою циліндричною поверхнею переднього дна ракетного двигуна, при цьому на стовщеній ділянці перехідної сполучної втулки виконані радіально чи похило розташовані отвори (наприклад, різьбові) під знімні кріпильні елементи (наприклад, гвинти), розташовані на фланцевій частині переднього дна ракетного двигуна, причому вибуховий пристрій і вкладний донний заряд, установлені з боку донної частини боєголовки, герметично закриті за допомогою знімної торцевої кришки, який відрізняється тим, що в ньому між внутрішньою поверхнею обичайки (корпуса) боєголовки і бічною поверхнею вкладного заряду і/чи між внутрішньою поверхнею перехідної сполучної втулки і бічною поверхнею вибухового пристрою встановлені додаткові осколкові елементи заданого дроблення, що являють собою, наприклад, кільця і/чи стрижні, і/чи втулку, і/чи пружину, на яких виконані осколкоутворювальні прорізи.
2. Пристрій за п. 1, який відрізняється тим, що східчаста перехідна сполучна втулка, накручена, наприклад, на зовнішню різьбову поверхню обичайки (корпуса) боєголовки, сполучена зі стандартним переднім дном ракетного двигуна штатної ракети за допомогою втулки-вкладиша, вкрученої своєю циліндричною частиною в різьбове гніздо стандартного переднього дна ракетного двигуна штатної ракети, причому втулка-вкладиш має фланець з отворами під кріпильні елементи.
3. Пристрій за п. 1, який відрізняється тим, що між переднім торцем перехідної сполучної втулки, накрученої на зовнішню різьбову поверхню обичайки (корпуса) боєголовки, і упорним буртиком обичайки (корпуса) установлене кільце, на якому виконані поздовжні чи радіальні прорізи.
4. Пристрій за п. 1, який відрізняється тим, що на внутрішній поверхні підтискного кільця, вкрученого у внутрішню різьбову поверхню обичайки (корпуса) боєголовки до упору до торця вкладного заряду, виконані подовжні чи радіальні осколкоутворювальні прорізи.
5. Пристрій за п. 1, який відрізняється тим, що осколково-підтискне кільце має циліндричний хвостовик, на якому виконані наскрізні осколкоутворювальні прорізи.
6. Пристрій за п. 1, який відрізняється тим, що в прорізі осколково-підтискного кільця і/чи додатково встановленого навколо вибухового пристрою осколкового кільця установлені відрізки детонуючого шнура (стрічки) і/чи металеві стрижні (пластини).
7. Пристрій за п. 1, який відрізняється тим, що на передній циліндричній виточці перехідної сполучної втулки, що вкручена у внутрішню різьбову поверхню обичайки (корпуса) боєголовки до упору до торця обичайки (корпуса), встановлені осколкові кільця, які мають поздовжні чи радіальні прорізи.

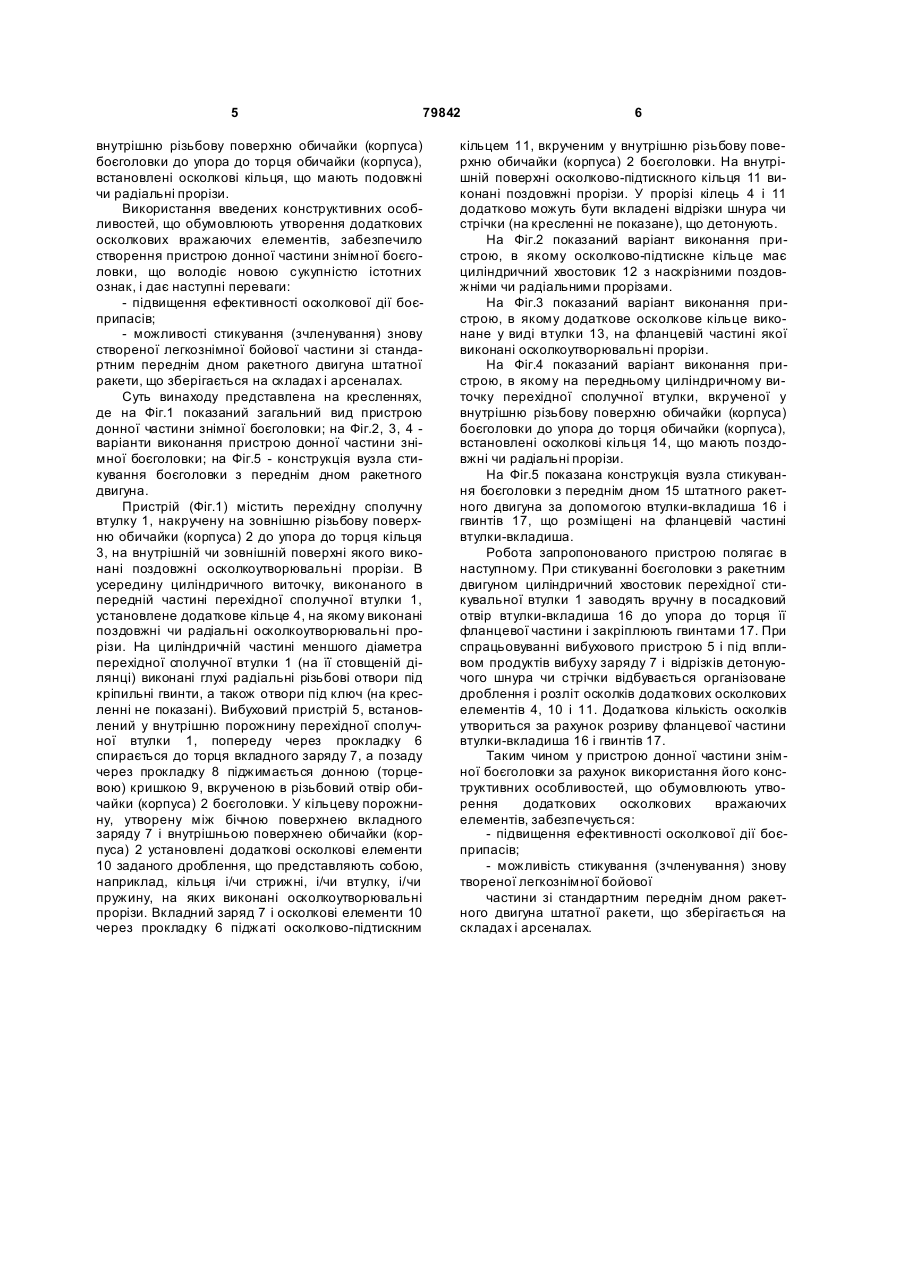

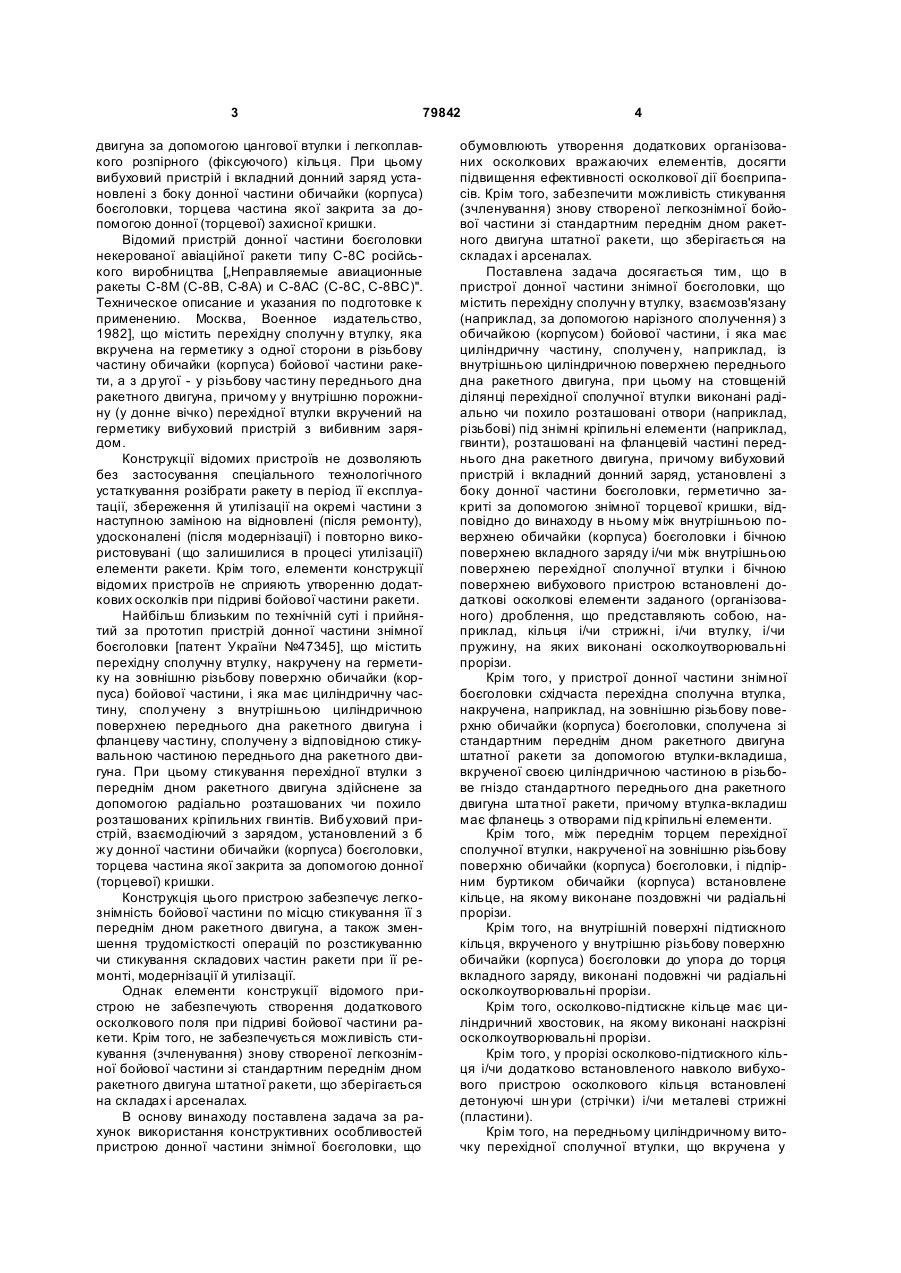

Текст
1. Пристрій донної частини знімної боєголовки, що містить перехідну сполучн у втулку, яка взаємозв'язана (наприклад, за допомогою нарізного сполучення) з обичайкою (корпусом) бойової частини і яка має циліндричну частину, сполучену, наприклад, із внутрішньою циліндричною поверхнею переднього дна ракетного двигуна, при цьому на стовщеній ділянці перехідної сполучної втулки виконані радіально чи похило розташовані отвори (наприклад, різьбові) під знімні кріпильні елементи (наприклад, гвинти), розташовані на фланцевій частині переднього дна ракетного двигуна, причому вибуховий пристрій і вкладний донний заряд, установлені з боку донної частини боєголовки, герметично закриті за допомогою знімної торцевої кришки, який відрізняється тим, що в ньому між внутрішньою поверхнею обичайки (корпуса) боєголовки і бічною поверхнею вкладного заряду і/чи між внутрішньою поверхнею перехідної сполучної втулки і бічною поверхнею вибухово го пристрою встановлені додаткові осколкові елементи заданого дроблення, що являють собою, наприклад, кільця і/чи стрижні, і/чи втулку, і/чи пружину, на яких виконані осколкоутворювальні прорізи. 2. Пристрій за п. 1, який відрізняється тим, що східчаста перехідна сполучна втулка, накручена, C2 2 UA 1 3 79842 двигуна за допомогою цангової втулки і легкоплавкого розпірного (фіксуючого) кільця. При цьому вибуховий пристрій і вкладний донний заряд установлені з боку донної частини обичайки (корпуса) боєголовки, торцева частина якої закрита за допомогою донної (торцевої) захисної кришки. Відомий пристрій донної частини боєголовки некерованої авіаційної ракети типу С-8С російського виробництва [„Неправляемые авиационные ракеты С-8М (С-8В, С-8А) и С-8АС (С-8С, С-8ВС)". Техническое описание и указания по подготовке к применению. Москва, Военное издательство, 1982], що містить перехідну сполучн у втулку, яка вкручена на герметику з одної сторони в різьбову частину обичайки (корпуса) бойової частини ракети, а з др угої - у різьбову частину переднього дна ракетного двигуна, причому у внутрішню порожнину (у донне вічко) перехідної втулки вкручений на герметику вибуховий пристрій з вибивним зарядом. Конструкції відомих пристроїв не дозволяють без застосування спеціального технологічного устаткування розібрати ракету в період її експлуатації, збереження й утилізації на окремі частини з наступною заміною на відновлені (після ремонту), удосконалені (після модернізації) і повторно використовувані (що залишилися в процесі утилізації) елементи ракети. Крім того, елементи конструкції відомих пристроїв не сприяють утворенню додаткових осколків при підриві бойової частини ракети. Найбільш близьким по технічній суті і прийнятий за прототип пристрій донної частини знімної боєголовки [патент України №47345], що містить перехідну сполучну втулку, накручену на герметику на зовнішню різьбову поверхню обичайки (корпуса) бойової частини, і яка має циліндричну частину, сполучену з внутрішньою циліндричною поверхнею переднього дна ракетного двигуна і фланцеву частину, сполучену з відповідною стикувальною частиною переднього дна ракетного двигуна. При цьому стикування перехідної втулки з переднім дном ракетного двигуна здійснене за допомогою радіально розташованих чи похило розташованих кріпильних гвинтів. Вибуховий пристрій, взаємодіючий з зарядом, установлений з б жу донної частини обичайки (корпуса) боєголовки, торцева частина якої закрита за допомогою донної (торцевої) кришки. Конструкція цього пристрою забезпечує легкознімність бойової частини по місцю стикування її з переднім дном ракетного двигуна, а також зменшення трудомісткості операцій по розстикуванню чи стикування складових частин ракети при її ремонті, модернізації й утилізації. Однак елементи конструкції відомого пристрою не забезпечують створення додаткового осколкового поля при підриві бойової частини ракети. Крім того, не забезпечується можливість стикування (зчленування) знову створеної легкознімної бойової частини зі стандартним переднім дном ракетного двигуна штатної ракети, що зберігається на складах і арсеналах. В основу винаходу поставлена задача за рахунок використання конструктивних особливостей пристрою донної частини знімної боєголовки, що 4 обумовлюють утворення додаткових організованих осколкових вражаючих елементів, досягти підвищення ефективності осколкової дії боєприпасів. Крім того, забезпечити можливість стикування (зчленування) знову створеної легкознімної бойової частини зі стандартним переднім дном ракетного двигуна штатної ракети, що зберігається на складах і арсеналах. Поставлена задача досягається тим, що в пристрої донної частини знімної боєголовки, що містить перехідну сполучн у втулку, взаємозв'язану (наприклад, за допомогою нарізного сполучення) з обичайкою (корпусом) бойової частини, і яка має циліндричну частину, сполучен у, наприклад, із внутрішньою циліндричною поверхнею переднього дна ракетного двигуна, при цьому на стовщеній ділянці перехідної сполучної втулки виконані радіально чи похило розташовані отвори (наприклад, різьбові) під знімні кріпильні елементи (наприклад, гвинти), розташовані на фланцевій частині переднього дна ракетного двигуна, причому вибуховий пристрій і вкладний донний заряд, установлені з боку донної частини боєголовки, герметично закриті за допомогою знімної торцевої кришки, відповідно до винаходу в ньому між внутрішньою поверхнею обичайки (корпуса) боєголовки і бічною поверхнею вкладного заряду і/чи між внутрішньою поверхнею перехідної сполучної втулки і бічною поверхнею вибухового пристрою встановлені додаткові осколкові елементи заданого (організованого) дроблення, що представляють собою, наприклад, кільця і/чи стрижні, і/чи втулку, і/чи пружину, на яких виконані осколкоутворювальні прорізи. Крім того, у пристрої донної частини знімної боєголовки східчаста перехідна сполучна втулка, накручена, наприклад, на зовнішню різьбову поверхню обичайки (корпуса) боєголовки, сполучена зі стандартним переднім дном ракетного двигуна штатної ракети за допомогою втулки-вкладиша, вкрученої своєю циліндричною частиною в різьбове гніздо стандартного переднього дна ракетного двигуна шта тної ракети, причому втулка-вкладиш має фланець з отворами під кріпильні елементи. Крім того, між переднім торцем перехідної сполучної втулки, накрученої на зовнішню різьбову поверхню обичайки (корпуса) боєголовки, і підпірним буртиком обичайки (корпуса) встановлене кільце, на якому виконане поздовжні чи радіальні прорізи. Крім того, на внутрішній поверхні підтискного кільця, вкрученого у внутрішню різьбову поверхню обичайки (корпуса) боєголовки до упора до торця вкладного заряду, виконані подовжні чи радіальні осколкоутворювальні прорізи. Крім того, осколково-підтискне кільце має циліндричний хвостовик, на якому виконані наскрізні осколкоутворювальні прорізи. Крім того, у прорізі осколково-підтискного кільця і/чи додатково встановленого навколо вибухового пристрою осколкового кільця встановлені детонуючі шн ури (стрічки) і/чи металеві стрижні (пластини). Крім того, на передньому циліндричному виточку перехідної сполучної втулки, що вкручена у 5 79842 внутрішню різьбову поверхню обичайки (корпуса) боєголовки до упора до торця обичайки (корпуса), встановлені осколкові кільця, що мають подовжні чи радіальні прорізи. Використання введених конструктивних особливостей, що обумовлюють утворення додаткових осколкових вражаючих елементів, забезпечило створення пристрою донної частини знімної боєголовки, що володіє новою сукупністю істотних ознак, і дає наступні переваги: - підвищення ефективності осколкової дії боєприпасів; - можливості стикування (зчленування) знову створеної легкознімної бойової частини зі стандартним переднім дном ракетного двигуна штатної ракети, що зберігається на складах і арсеналах. Суть винаходу представлена на кресленнях, де на Фіг.1 показаний загальний вид пристрою донної частини знімної боєголовки; на Фіг.2, 3, 4 варіанти виконання пристрою донної частини знімної боєголовки; на Фіг.5 - конструкція вузла стикування боєголовки з переднім дном ракетного двигуна. Пристрій (Фіг.1) містить перехідну сполучну втулку 1, накручену на зовнішню різьбову поверхню обичайки (корпуса) 2 до упора до торця кільця 3, на внутрішній чи зовнішній поверхні якого виконані поздовжні осколкоутворювальні прорізи. В усередину циліндричного виточку, виконаного в передній частині перехідної сполучної втулки 1, установлене додаткове кільце 4, на якому виконані поздовжні чи радіальні осколкоутворювальні прорізи. На циліндричній частині меншого діаметра перехідної сполучної втулки 1 (на її стовщеній ділянці) виконані глухі радіальні різьбові отвори під кріпильні гвинти, а також отвори під ключ (на кресленні не показані). Вибуховий пристрій 5, встановлений у внутрішню порожнину перехідної сполучної втулки 1, попереду через прокладку 6 спирається до торця вкладного заряду 7, а позаду через прокладку 8 піджимається донною (торцевою) кришкою 9, вкрученою в різьбовий отвір обичайки (корпуса) 2 боєголовки. У кільцеву порожнину, утворену між бічною поверхнею вкладного заряду 7 і внутрішньою поверхнею обичайки (корпуса) 2 установлені додаткові осколкові елементи 10 заданого дроблення, що представляють собою, наприклад, кільця і/чи стрижні, і/чи втулку, і/чи пружину, на яких виконані осколкоутворювальні прорізи. Вкладний заряд 7 і осколкові елементи 10 через прокладку 6 піджаті осколково-підтискним 6 кільцем 11, вкрученим у внутрішню різьбову поверхню обичайки (корпуса) 2 боєголовки. На внутрішній поверхні осколково-підтискного кільця 11 виконані поздовжні прорізи. У прорізі кілець 4 і 11 додатково можуть бути вкладені відрізки шнура чи стрічки (на кресленні не показане), що детонують. На Фіг.2 показаний варіант виконання пристрою, в якому осколково-підтискне кільце має циліндричний хвостовик 12 з наскрізними поздовжніми чи радіальними прорізами. На Фіг.3 показаний варіант виконання пристрою, в якому додаткове осколкове кільце виконане у виді втулки 13, на фланцевій частині якої виконані осколкоутворювальні прорізи. На Фіг.4 показаний варіант виконання пристрою, в якому на передньому циліндричному виточку перехідної сполучної втулки, вкрученої у внутрішню різьбову поверхню обичайки (корпуса) боєголовки до упора до торця обичайки (корпуса), встановлені осколкові кільця 14, що мають поздовжні чи радіальні прорізи. На Фіг.5 показана конструкція вузла стикування боєголовки з переднім дном 15 штатного ракетного двигуна за допомогою втулки-вкладиша 16 і гвинтів 17, що розміщені на фланцевій частині втулки-вкладиша. Робота запропонованого пристрою полягає в наступному. При стикуванні боєголовки з ракетним двигуном циліндричний хвостовик перехідної стикувальної втулки 1 заводять вручну в посадковий отвір втулки-вкладиша 16 до упора до торця її фланцевої частини і закріплюють гвинтами 17. При спрацьовуванні вибухового пристрою 5 і під впливом продуктів вибуху заряду 7 і відрізків детонуючого шнура чи стрічки відбувається організоване дроблення і розліт осколків додаткових осколкових елементів 4, 10 і 11. Додаткова кількість осколків утвориться за рахунок розриву фланцевої частини втулки-вкладиша 16 і гвинтів 17. Таким чином у пристрою донної частини знімної боєголовки за рахунок використання його конструктивних особливостей, що обумовлюють утворення додаткових осколкових вражаючих елементів, забезпечується: - підвищення ефективності осколкової дії боєприпасів; - можливість стикування (зчленування) знову твореної легкознімної бойової частини зі стандартним переднім дном ракетного двигуна штатної ракети, що зберігається на складах і арсеналах. 7 Комп’ютерна в ерстка М. Ломалова 79842 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of bottom section of removable warhead
Автори англійськоюKorosteliov Oleh Petrovych, Komendantova Liudlyla Stepanivna, Kachaiev Mykola Arkadiovych, Safronov Mykhailo Vasyliovych, Nizamiev Ravil Mazitovych
Назва патенту російськоюУстройство донной части съемной боеголовки
Автори російськоюКоростелев Олег Петрович, Комендантова Людмила Степановна, Качаев Николай Аркадьевич, Сафронов Михаил Васильевич, Низамиев Равиль Мазитович
МПК / Мітки
МПК: F42B 15/00, F42B 12/00
Мітки: донної, пристрій, частини, боєголовки, знімної
