Формула / Реферат

1. Пристрій для кріплення знімної деталі, що містить стрижень, зв'язаний різьбовим кінцем з базовою деталлю, і затискний вузол, який установлений на вільному кінці стрижня, розташованого в отворі знімної деталі, що має конічну поверхню, який відрізняється тим, що він забезпечений сферичною опорою, яка закріплена на базовій деталі з можливістю взаємодії з конічною поверхнею знімної деталі, знімна деталь виконана з кільцевим виступом, розташованим співвісно з її отвором, стрижень - з подовжнім пазом, а затискний елемент - у вигляді знімної пластини, яка встановлена в згаданому пазу з можливістю взаємодії з торцем паза стрижня і виступом знімної деталі.

2. Пристрій за п. 1, який відрізняється тим, що знімна пластина з боку, що взаємодіє з торцем паза, виконана з виступом, а протилежна сторона - із прорізом, що охоплює виступ знімної деталі, кільцевий виступ якої закріплений на знімній деталі з можливістю повороту відносно осі.

Текст

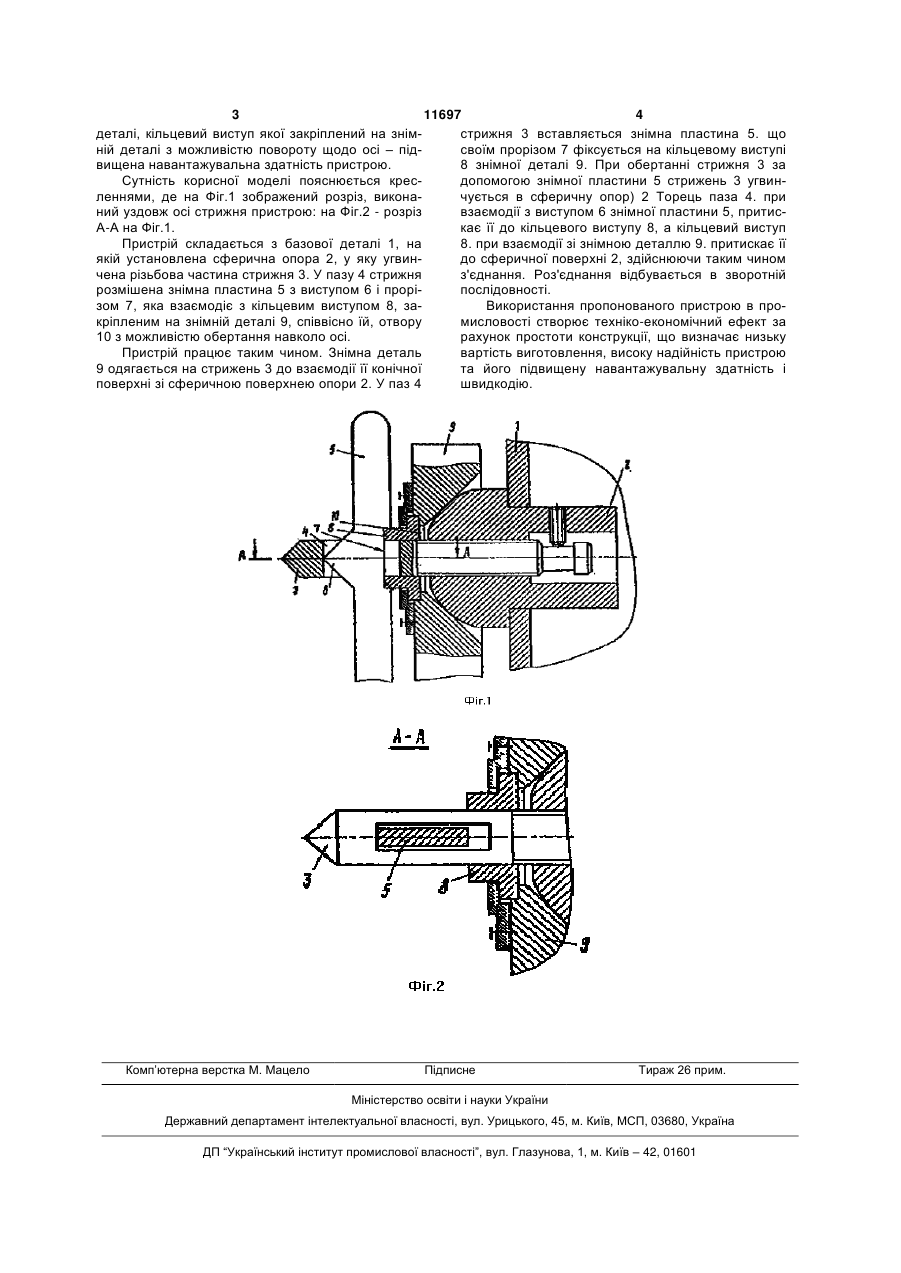

1. Пристрій для кріплення знімної деталі, що містить стрижень, зв'язаний різьбовим кінцем з базовою деталлю, і затискний вузол, який установлений на вільному кінці стрижня, розташованого в отворі знімної деталі, що має конічну поверхню, який відрізняється тим, що він забезпечений 3 11697 4 деталі, кільцевий виступ якої закріплений на знімстрижня 3 вставляється знімна пластина 5. що ній деталі з можливістю повороту щодо осі – підсвоїм прорізом 7 фіксується на кільцевому виступі вищена навантажувальна здатність пристрою. 8 знімної деталі 9. При обертанні стрижня 3 за Сутність корисної моделі пояснюється кресдопомогою знімної пластини 5 стрижень 3 угвинленнями, де на Фіг.1 зображений розріз, виконачується в сферичну опор) 2 Торець паза 4. при ний уздовж осі стрижня пристрою: на Фіг.2 - розріз взаємодії з виступом 6 знімної пластини 5, притисА-А на Фіг.1. кає її до кільцевого виступу 8, а кільцевий виступ Пристрій складається з базової деталі 1, на 8. при взаємодії зі знімною деталлю 9. притискає її якій установлена сферична опора 2, у яку угвиндо сферичної поверхні 2, здійснюючи таким чином чена різьбова частина стрижня 3. У пазу 4 стрижня з'єднання. Роз'єднання відбувається в зворотній розмішена знімна пластина 5 з виступом 6 і проріпослідовності. зом 7, яка взаємодіє з кільцевим виступом 8, заВикористання пропонованого пристрою в прокріпленим на знімній деталі 9, співвісно їй, отвору мисловості створює техніко-економічний ефект за 10 з можливістю обертання навколо осі. рахунок простоти конструкції, що визначає низьку Пристрій працює таким чином. Знімна деталь вартість виготовлення, високу надійність пристрою 9 одягається на стрижень 3 до взаємодії її конічної та його підвищену навантажувальну здатність і поверхні зі сферичною поверхнею опори 2. У паз 4 швидкодію. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for fixation of removable part

Автори англійською

Lashko Leonid Oleksiiovych, Chupryna Andrii Andriiovych

Назва патенту російською

Устройство для крепления съемной детали

Автори російською

Лашко Леонид Алексеевич, Чуприна Андрей Андреевич

МПК / Мітки

МПК: F16B 2/20

Мітки: кріплення, пристрій, знімної, деталі
