Гідравлічний пульсатор

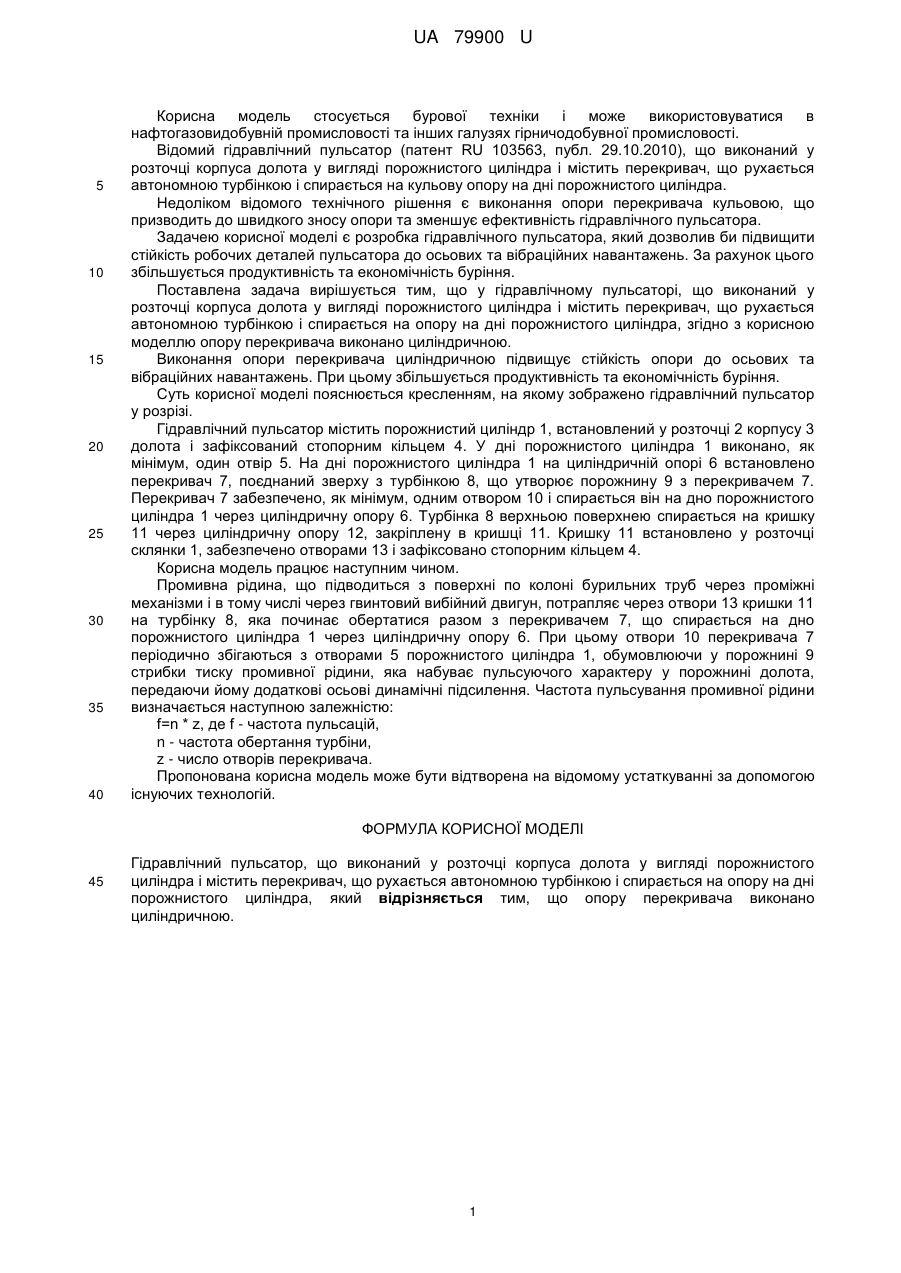

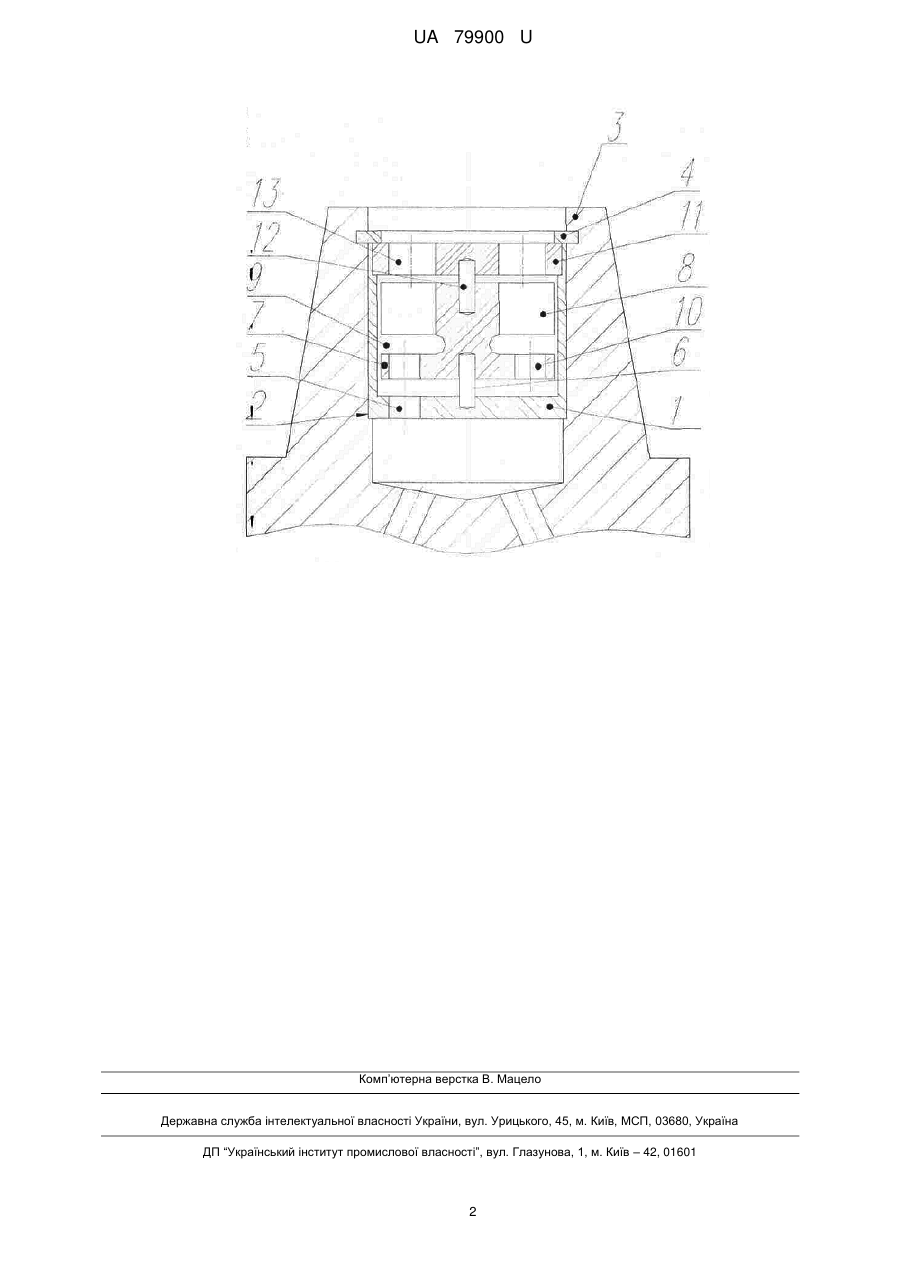

Реферат: Гідравлічний пульсатор виконаний у розточці корпуса долота у вигляді порожнистого циліндра і містить перекривач, що рухається автономною турбінкою і спирається на опору на дні порожнистого циліндра. Опору перекривача виконано циліндричною. UA 79900 U (12) UA 79900 U UA 79900 U 5 10 15 20 25 30 35 40 Корисна модель стосується бурової техніки і може використовуватися в нафтогазовидобувній промисловості та інших галузях гірничодобувної промисловості. Відомий гідравлічний пульсатор (патент RU 103563, публ. 29.10.2010), що виконаний у розточці корпуса долота у вигляді порожнистого циліндра і містить перекривач, що рухається автономною турбінкою і спирається на кульову опору на дні порожнистого циліндра. Недоліком відомого технічного рішення є виконання опори перекривача кульовою, що призводить до швидкого зносу опори та зменшує ефективність гідравлічного пульсатора. Задачею корисної моделі є розробка гідравлічного пульсатора, який дозволив би підвищити стійкість робочих деталей пульсатора до осьових та вібраційних навантажень. За рахунок цього збільшується продуктивність та економічність буріння. Поставлена задача вирішується тим, що у гідравлічному пульсаторі, що виконаний у розточці корпуса долота у вигляді порожнистого циліндра і містить перекривач, що рухається автономною турбінкою і спирається на опору на дні порожнистого циліндра, згідно з корисною моделлю опору перекривача виконано циліндричною. Виконання опори перекривача циліндричною підвищує стійкість опори до осьових та вібраційних навантажень. При цьому збільшується продуктивність та економічність буріння. Суть корисної моделі пояснюється кресленням, на якому зображено гідравлічний пульсатор у розрізі. Гідравлічний пульсатор містить порожнистий циліндр 1, встановлений у розточці 2 корпусу 3 долота і зафіксований стопорним кільцем 4. У дні порожнистого циліндра 1 виконано, як мінімум, один отвір 5. На дні порожнистого циліндра 1 на циліндричній опорі 6 встановлено перекривач 7, поєднаний зверху з турбінкою 8, що утворює порожнину 9 з перекривачем 7. Перекривач 7 забезпечено, як мінімум, одним отвором 10 і спирається він на дно порожнистого циліндра 1 через циліндричну опору 6. Турбінка 8 верхньою поверхнею спирається на кришку 11 через циліндричну опору 12, закріплену в кришці 11. Кришку 11 встановлено у розточці склянки 1, забезпечено отворами 13 і зафіксовано стопорним кільцем 4. Корисна модель працює наступним чином. Промивна рідина, що підводиться з поверхні по колоні бурильних труб через проміжні механізми і в тому числі через гвинтовий вибійний двигун, потрапляє через отвори 13 кришки 11 на турбінку 8, яка починає обертатися разом з перекривачем 7, що спирається на дно порожнистого циліндра 1 через циліндричну опору 6. При цьому отвори 10 перекривача 7 періодично збігаються з отворами 5 порожнистого циліндра 1, обумовлюючи у порожнині 9 стрибки тиску промивної рідини, яка набуває пульсуючого характеру у порожнині долота, передаючи йому додаткові осьові динамічні підсилення. Частота пульсування промивної рідини визначається наступною залежністю: f=n * z, де f - частота пульсацій, n - частота обертання турбіни, z - число отворів перекривача. Пропонована корисна модель може бути відтворена на відомому устаткуванні за допомогою існуючих технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гідравлічний пульсатор, що виконаний у розточці корпуса долота у вигляді порожнистого циліндра і містить перекривач, що рухається автономною турбінкою і спирається на опору на дні порожнистого циліндра, який відрізняється тим, що опору перекривача виконано циліндричною. 1 UA 79900 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
