Пульсатор доїльного апарата

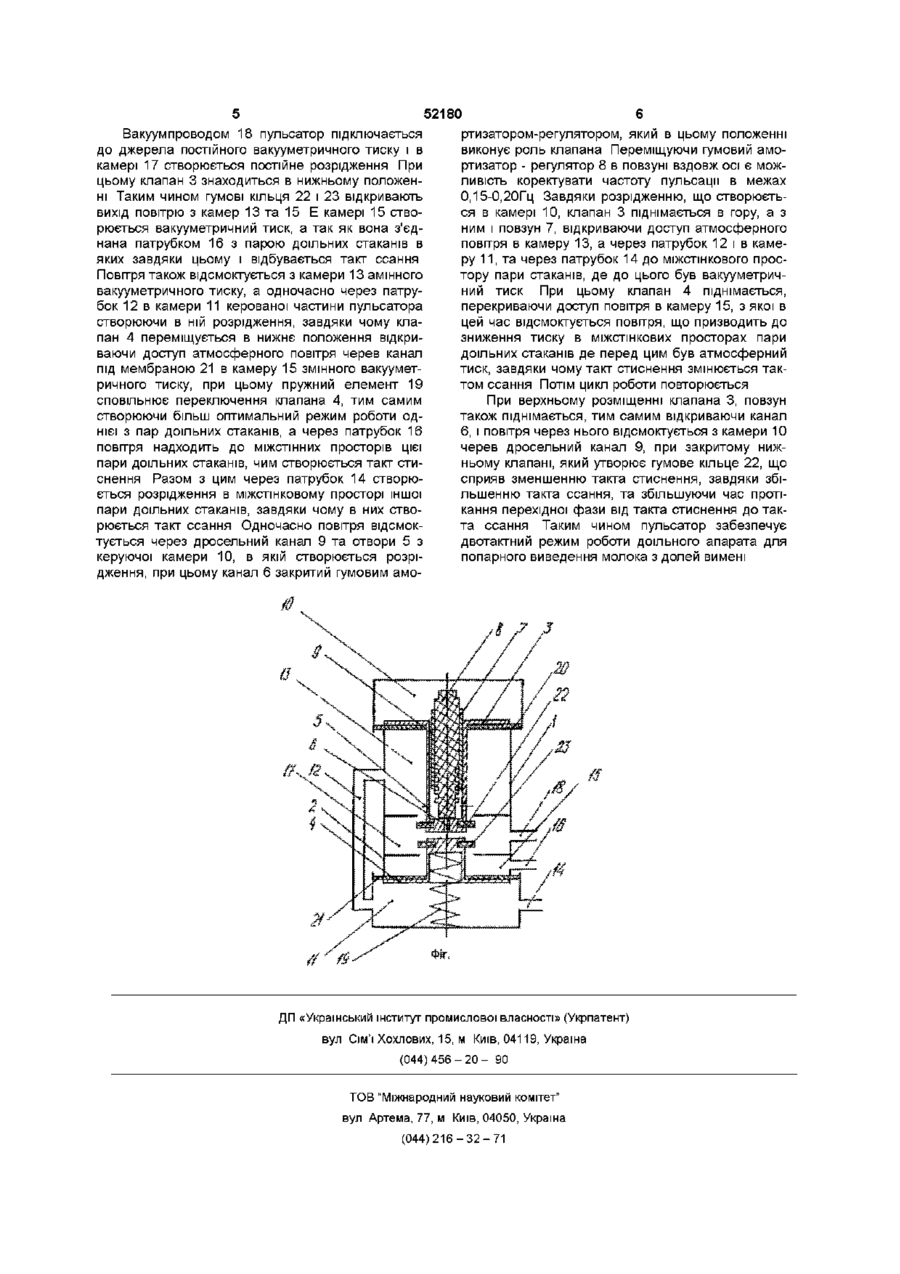

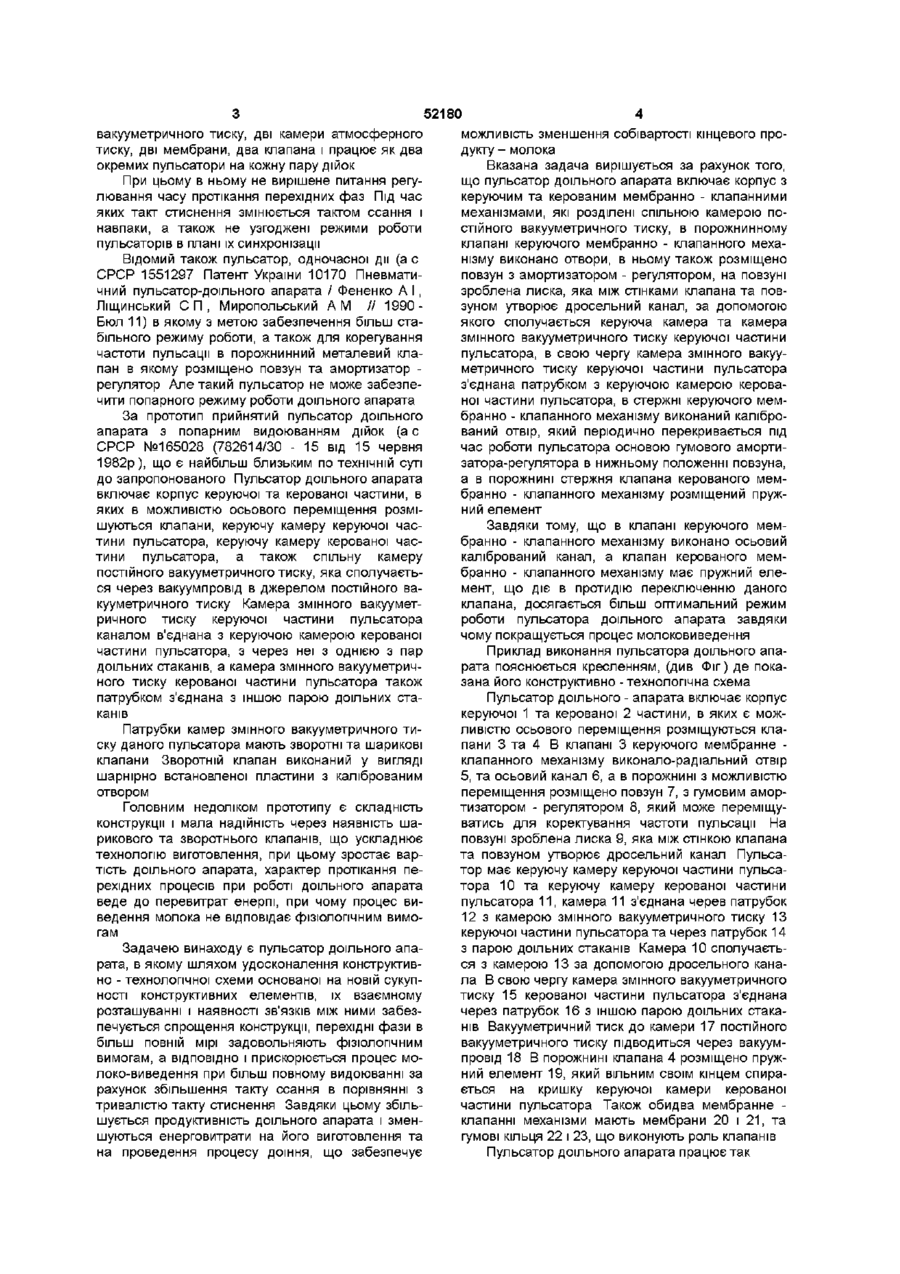

Пульсатор доїльного апарата, що містить корпус керуючої та керованої частини, в яких з можливістю осьового переміщення розміщуються клапани, керуючу камеру керуючої частини пульсатора та керуючу камеру керованої частини пульсатора, а також спільну камеру постійного вакууметричного тиску, яка сполучається через вакуумпровід з джерелом вакууметричного тиску, камеру змінного вакууметричного тиску керуючої частини пульсатора, що каналом з'єднана а ке руючою камерою керованої частини пульсатора, а через неї з однією парою доїльних стаканів, камеру змінного вакууметричного тиску керованої частини пульсатора, яка патрубком з'єднана з іншою парою доїльних стаканів, який відрізняється тим, що клапан керуючого мембранно-клапанного механізму має вигляд порожнистого стержня і в ньому виконано радіальний отвір, а в порожнині цього клапана з можливістю переміщення розміщено повзун з гумовим амортизатором-регулятором, на повзуні виконана лиска, яка між стінкою клапана та повзуном утворює дросельний канал, причому в стержні цього ж клапана, виконаний калібрований отвір, який перекривається основою гумового амортизатора-регулятора в нижньому положенні повзуна, а в порожнині стержня клапана, керованого мембранно-клапанного механізму, розміщений пружний елемент, що вільним своїм кінцем спирається на кришку керуючої камери керованої частини пульсатора Винахід відноситься до і засобів механізації доїння сільськогосподарських тварин, а точніше до попарних пульсаторів і може бути використаний для комплектації доїльних апаратів різних типів ВІДОМІ пульсатори доїльних апаратів для доїння сільськогосподарських тварин, наприклад, корів, які створюють змінний вакуумметричний тиск в стаканах доїльного апарата, (див наприклад, ас СРСР №791344 (2777741/30 - 15 від ЗО січня 1980р) Головним недоліком пульсатора доїльного апарата при роботі якого всі долі вимені видоюється одночасно, є те, що він в фізіологічному плані, створює режим, який в більшій мірі негативно впливає на вим'я, бо тривалість тактів ссання перевищує тривалість тактів стиснення, ніж пульсатор попарної дії, коли молоко видоюється 8 передніх та задніх долей вимені окремо і при рівнозначній тривалості тактів стиснення і ссання, що призводить до сповільнення виведення молока Відомий двохмембранний пульсатор (а с СРСР №174891 (870967/30 - 15 від 17 грудня 1963р) містить камеру постійного вакууметрично го тиску, камери атмосферного тиску, дві керуючих камери, дві робочі камери змінного вакууметричного тиску, що патрубками з'єднані з парами довільних стаканів, зворотній клапан В пульсаторі, в метою збільшення часу протікання такту ссання в обох робочих камерах до потрібних значень, одна з керуючих камер мав зворотній клапан з каліброваним отвором в ГНІЗДІ, що забезпечує сповільнене відсмоктування повітря з цієї камери До основних недоліків цього пульсатора можна віднести те, що при використанні доїльного апарата з таким пульсатором передні і задні долі вимені видоюються з однаковою інтенсивністю при різній КІЛЬКОСТІ молока в них Відомий також пульсатор попарно - комбінованого типу, (Заболотько О О , автореферат дисертації на здобуття наукового ступеня кандидата технічних наук, Національний аграрний університет, Київ, 2000), який складається в двох камер постійного вакууметричного тиску, двох керуючих камер, кожна з яких відокремлена від суміжної камери змінного вакууметричного тиску за допомогою мембрани, ВІДПОВІДНО має дві кхмери змінного О 00 ю 52180 вакууметричного тиску, дві камери атмосферного тиску, дві мембрани, два клапана і працює як два окремих пульсатори на кожну пару дійок При цьому в ньому не вирішене питання регулювання часу протікання перехідних фаз Під час яких такт стиснення змінюється тактом ссання і навпаки, а також не узгоджені режими роботи пульсаторів в плані їх синхронізації Відомий також пульсатор, одночасної дм (а с СРСР 1551297 Патент України 10170 Пневматичний пульсатор-доільного апарата / Фененко А І , Ліщинський С П , Миропольський A M // 1990Бюл 11) в якому з метою забезпечення більш стабільного режиму роботи, а також для корегування частоти пульсації в порожнинний металевий клапан в якому розміщено повзун та амортизатор регулятор Але такий пульсатор не може забезпечити попарного режиму роботи доїльного апарата За прототип прийнятий пульсатор доїльного апарата з попарним видоюванням дійок (а с СРСР №165028 (782614/30 - 15 від 15 червня 1982р), що є найбільш близьким по технічній суті до запропонованого Пульсатор доїльного апарата включає корпус керуючої та керованої частини, в яких в можливістю осьового переміщення розмішуються клапани, керуючу камеру керуючої частини пульсатора, керуючу камеру керованої частини пульсатора, а також спільну камеру постійного вакууметричного тиску, яка сполучається через вакуумпровід в джерелом постійного вакууметричного тиску Камера змінного вакууметричного тиску керуючої частини пульсатора каналом в'єднана з керуючою камерою керованої частини пульсатора, з через неї з однією з пар доїльних стаканів, а камера змінного вакууметричного тиску керованої частини пульсатора також патрубком з'єднана з іншою парою доїльних стаканів Патрубки камер змінного вакууметричного тиску даного пульсатора мають зворотні та шарикові клапани Зворотній клапан виконаний у вигляді шарнірно встановленої пластини з каліброваним отвором Головним недоліком прототипу є складність конструкції і мала надійність через наявність шарикового та зворотнього клапанів, що ускладнює технологію виготовлення, при цьому зростає вартість доїльного апарата, характер протікання перехідних процесів при роботі доїльного апарата веде до перевитрат енергії, при чому процес виведення молока не відповідає фізіологічним вимогам Задачею винаходу є пульсатор доїльного апарата, в якому шляхом удосконалення конструктивно - технологічної схеми основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується спрощення конструкції, перехідні фази в більш повній мірі задовольняють фізіологічним вимогам, а ВІДПОВІДНО І прискорюється процес молоко-виведення при більш повному видоюванні за рахунок збільшення такту ссання в порівнянні з тривалістю такту стиснення Завдяки цьому збільшується продуктивність доїльного апарата і зменшуються енерговитрати на його виготовлення та на проведення процесу доїння, що забезпечує можливість зменшення собівартості кінцевого продукту- молока Вказана задача вирішується за рахунок того, що пульсатор доїльного апарата включає корпус з керуючим та керованим мембранно - клапанними механізмами, які розділені спільною камерою постійного вакууметричного тиску, в порожнинному клапані керуючого мембранно - клапанного механізму виконано отвори, в ньому також розміщено повзун з амортизатором - регулятором, на повзуні зроблена лиска, яка між стінками клапана та повзуном утворює дросельний канал, за допомогою якого сполучається керуюча камера та камера змінного вакууметричного тиску керуючої частини пульсатора, в свою чергу камера змінного вакууметричного тиску керуючої частини пульсатора з'єднана патрубком з керуючою камерою керованої частини пульсатора, в стержні керуючого мембранно - клапанного механізму виконаний калібрований отвір, який періодично перекривається під час роботи пульсатора основою гумового амортизатора-регулятора в нижньому положенні повзуна, а в порожнині стержня клапана керованого мембранно - клапанного механізму розміщений пружний елемент Завдяки тому, що в клапані керуючого мембранно - клапанного механізму виконано осьовий калібрований канал, а клапан керованого мембранно - клапанного механізму має пружний елемент, що діє в протидію переключенню даного клапана, досягається більш оптимальний режим роботи пульсатора доїльного апарата завдяки чому покращується процес молоковиведення Приклад виконання пульсатора доїльного апарата пояснюється кресленням, (див Фіг) де показана його конструктивно -технологічна схема Пульсатор доїльного - апарата включає корпус керуючої 1 та керованої 2 частини, в яких є можливістю осьового переміщення розміщуються клапани 3 та 4 В клапані 3 керуючого мембранне клапанного механізму виконало-радіальний отвір 5, та осьовий канал 6, а в порожнині з можливістю переміщення розміщено повзун 7, з гумовим амортизатором - регулятором 8, який може переміщуватись для коректування частоти пульсації На повзуні зроблена лиска 9, яка між стінкою клапана та повзуном утворює дросельний канал Пульсатор має керуючу камеру керуючої частини пульсатора 10 та керуючу камеру керованої частини пульсатора 11, камера 11 з'єднана черев патрубок 12 з камерою змінного вакууметричного тиску 13 керуючої частини пульсатора та через патрубок 14 з парою доїльних стаканів Камера 10 сполучається з камерою 13 за допомогою дросельного канала В свою чергу камера змінного вакууметричного тиску 15 керованої частини пульсатора з'єднана через патрубок 16 з іншою парою доїльних стаканів Вакууметричний тиск до камери 17 постійного вакууметричного тиску підводиться через вакуумпровід 18 В порожнині клапана 4 розміщено пружний елемент 19, який вільним своїм кінцем спирається на кришку керуючої камери керованої частини пульсатора Також обидва мембранне клапанні механізми мають мембрани 20 і 21, та гумові кільця 22 і 23, що виконують роль клапанів Пульсатор доїльного апарата працює так Вакуумпроводом 18 пульсатор підключається до джерела постійного вакууметричного тиску і в камері 17 створюється постійне розрідження При цьому клапан 3 знаходиться в нижньому положенні Таким чином гумові кільця 22 і 23 відкривають вихід повітрю з камер 13 та 15 Е камері 15 створюється вакууметричний тиск, а так як вона з'єднана патрубком 16 з парою доїльних стаканів в яких завдяки цьому і відбувається такт ссання Повітря також відсмоктується з камери 13 змінного вакууметричного тиску, а одночасно через патрубок 12 в камери 11 керованої частини пульсатора створюючи в ній розрідження, завдяки чому клапан 4 переміщується в нижнє положення відкриваючи доступ атмосферного повітря черев канал під мембраною 21 в камеру 15 змінного вакууметричного тиску, при цьому пружний елемент 19 сповільнює переключення клапана 4, тим самим створюючи більш оптимальний режим роботи однієї з пар доїльних стаканів, а через патрубок 16 повітря надходить до МІЖСТІННИХ просторів цієї пари доїльних стаканів, чим створюється такт стиснення Разом з цим через патрубок 14 створюється розрідження в міжстінковому просторі іншої пари доїльних стаканів, завдяки чому в них створюється такт ссання Одночасно повітря відсмоктується через дросельний канал 9 та отвори 5 з керуючої камери 10, в якій створюється розрідження, при цьому канал 6 закритий гумовим амо 52180 ртизатором-регулятором, який в цьому положенні виконує роль клапана Переміщуючи гумовий амортизатор - регулятор 8 в повзуні вздовж осі є можливість коректувати частоту пульсації в межах 0,15-0,20Гц Завдяки розрідженню, що створюється в камері 10, клапан 3 піднімається в гору, а з ним і повзун 7, відкриваючи доступ атмосферного повітря в камеру 13, а через патрубок 12 і в камеру 11, та через патрубок 14 до МІЖСТІНКОВОГО простору пари стаканів, де до цього був вакууметричний тиск При цьому клапан 4 піднімається, перекриваючи доступ повітря в камеру 15, з якої в цей час відсмоктується повітря, що призводить до зниження тиску в МІЖСТІНКОВИХ просторах пари доїльних стаканів де перед цим був атмосферний тиск, завдяки чому такт стиснення змінюється тактом ссання Потім ЦИКЛ роботи повторюється При верхньому розміщенні клапана 3, повзун також піднімається, тим самим відкриваючи канал 6, і повітря через нього відсмоктується з камери 10 черев дросельний канал 9, при закритому нижньому клапані, який утворює гумове кільце 22, що сприяв зменшенню такта стиснення, завдяки збільшенню такта ссання, та збільшуючи час протікання перехідної фази від такта стиснення до такта ссання Таким чином пульсатор забезпечує двотактний режим роботи доїльного апарата для попарного виведення молока з долей вимені ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
