Спосіб спорудження вторинної оболонки споруди

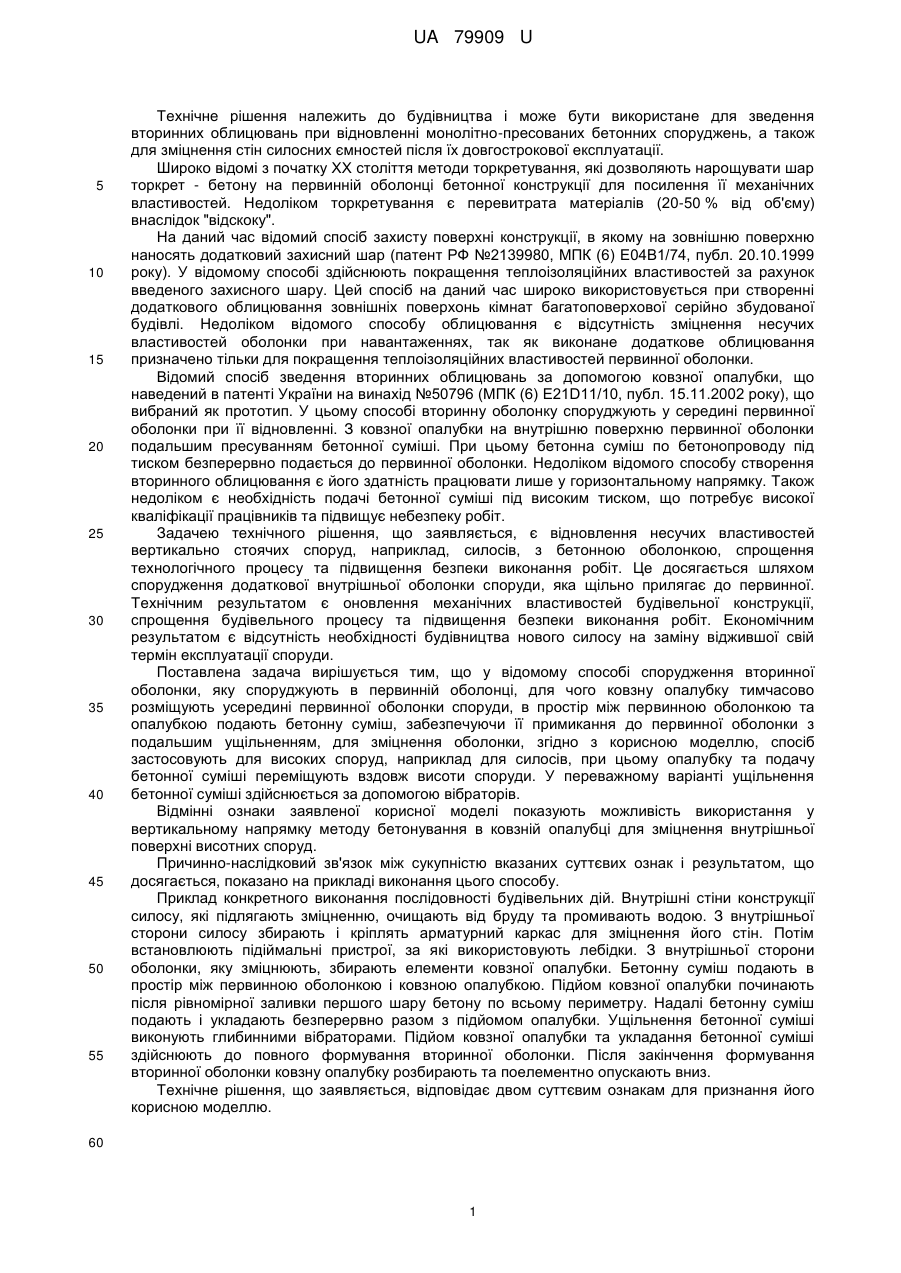

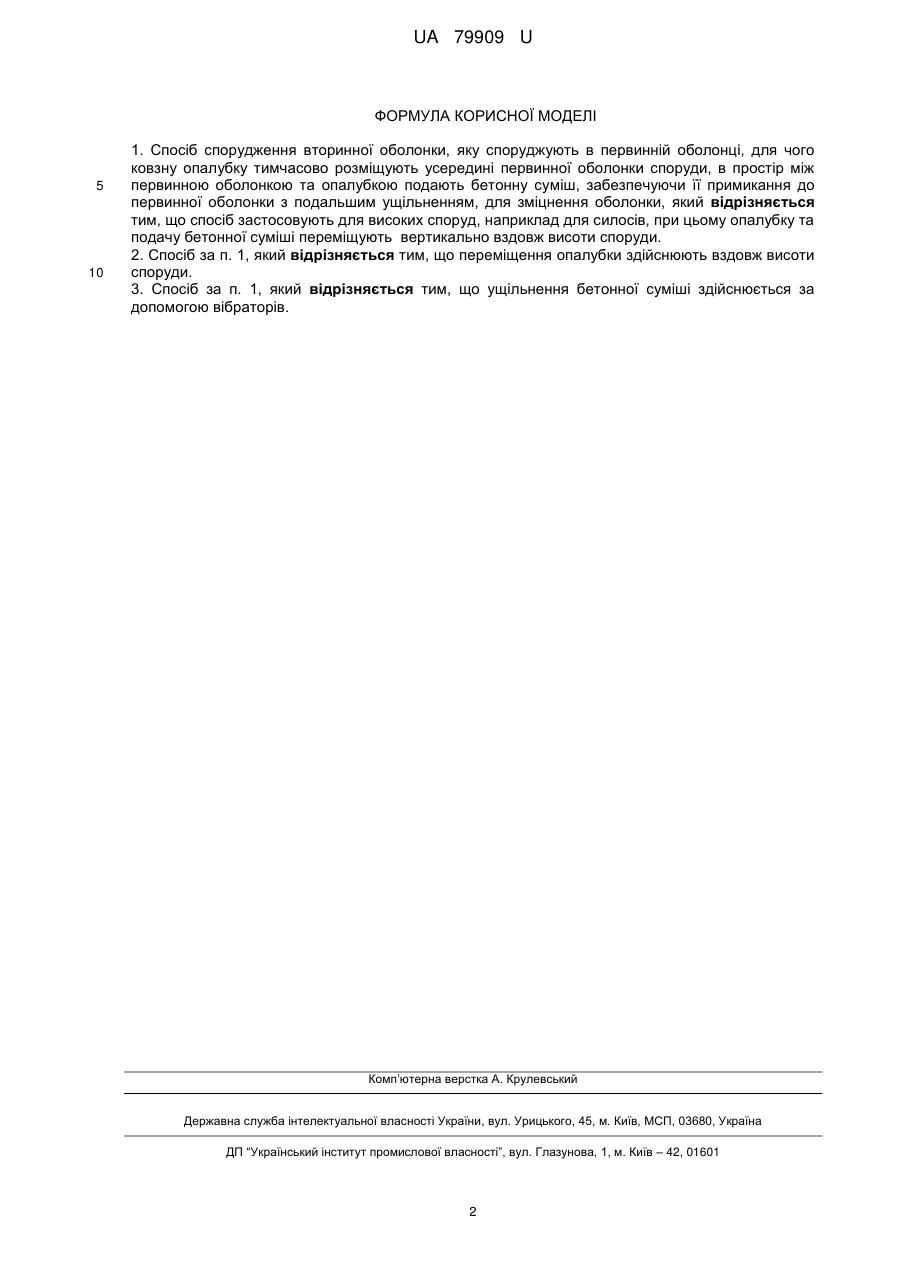

Реферат: Спосіб спорудження вторинної оболонки, яку споруджують в первинній оболонці, для чого ковзну опалубку тимчасово розміщують усередині первинної оболонки споруди, в простір між первинною оболонкою та опалубкою подають бетонну суміш, забезпечуючи її примикання до первинної оболонки з подальшим ущільненням, для зміцнення оболонки. Опалубку та подачу бетонної суміші переміщують вертикально вздовж висоти споруди. UA 79909 U (12) UA 79909 U UA 79909 U 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення належить до будівництва і може бути використане для зведення вторинних облицювань при відновленні монолітно-пресованих бетонних споруджень, а також для зміцнення стін силосних ємностей після їх довгострокової експлуатації. Широко відомі з початку XX століття методи торкретування, які дозволяють нарощувати шар торкрет - бетону на первинній оболонці бетонної конструкції для посилення її механічних властивостей. Недоліком торкретування є перевитрата матеріалів (20-50 % від об'єму) внаслідок "відскоку". На даний час відомий спосіб захисту поверхні конструкції, в якому на зовнішню поверхню наносять додатковий захисний шар (патент РФ №2139980, МПК (6) Е04В1/74, публ. 20.10.1999 року). У відомому способі здійснюють покращення теплоізоляційних властивостей за рахунок введеного захисного шару. Цей спосіб на даний час широко використовується при створенні додаткового облицювання зовнішніх поверхонь кімнат багатоповерхової серійно збудованої будівлі. Недоліком відомого способу облицювання є відсутність зміцнення несучих властивостей оболонки при навантаженнях, так як виконане додаткове облицювання призначено тільки для покращення теплоізоляційних властивостей первинної оболонки. Відомий спосіб зведення вторинних облицювань за допомогою ковзної опалубки, що наведений в патенті України на винахід №50796 (МПК (6) E21D11/10, публ. 15.11.2002 року), що вибраний як прототип. У цьому способі вторинну оболонку споруджують у середині первинної оболонки при її відновленні. З ковзної опалубки на внутрішню поверхню первинної оболонки подальшим пресуванням бетонної суміші. При цьому бетонна суміш по бетонопроводу під тиском безперервно подається до первинної оболонки. Недоліком відомого способу створення вторинного облицювання є його здатність працювати лише у горизонтальному напрямку. Також недоліком є необхідність подачі бетонної суміші під високим тиском, що потребує високої кваліфікації працівників та підвищує небезпеку робіт. Задачею технічного рішення, що заявляється, є відновлення несучих властивостей вертикально стоячих споруд, наприклад, силосів, з бетонною оболонкою, спрощення технологічного процесу та підвищення безпеки виконання робіт. Це досягається шляхом спорудження додаткової внутрішньої оболонки споруди, яка щільно прилягає до первинної. Технічним результатом є оновлення механічних властивостей будівельної конструкції, спрощення будівельного процесу та підвищення безпеки виконання робіт. Економічним результатом є відсутність необхідності будівництва нового силосу на заміну віджившої свій термін експлуатації споруди. Поставлена задача вирішується тим, що у відомому способі спорудження вторинної оболонки, яку споруджують в первинній оболонці, для чого ковзну опалубку тимчасово розміщують усередині первинної оболонки споруди, в простір між первинною оболонкою та опалубкою подають бетонну суміш, забезпечуючи її примикання до первинної оболонки з подальшим ущільненням, для зміцнення оболонки, згідно з корисною моделлю, спосіб застосовують для високих споруд, наприклад для силосів, при цьому опалубку та подачу бетонної суміші переміщують вздовж висоти споруди. У переважному варіанті ущільнення бетонної суміші здійснюється за допомогою вібраторів. Відмінні ознаки заявленої корисної моделі показують можливість використання у вертикальному напрямку методу бетонування в ковзній опалубці для зміцнення внутрішньої поверхні висотних споруд. Причинно-наслідковий зв'язок між сукупністю вказаних суттєвих ознак і результатом, що досягається, показано на прикладі виконання цього способу. Приклад конкретного виконання послідовності будівельних дій. Внутрішні стіни конструкції силосу, які підлягають зміцненню, очищають від бруду та промивають водою. З внутрішньої сторони силосу збирають і кріплять арматурний каркас для зміцнення його стін. Потім встановлюють підіймальні пристрої, за які використовують лебідки. З внутрішньої сторони оболонки, яку зміцнюють, збирають елементи ковзної опалубки. Бетонну суміш подають в простір між первинною оболонкою і ковзною опалубкою. Підйом ковзної опалубки починають після рівномірної заливки першого шару бетону по всьому периметру. Надалі бетонну суміш подають і укладають безперервно разом з підйомом опалубки. Ущільнення бетонної суміші виконують глибинними вібраторами. Підйом ковзної опалубки та укладання бетонної суміші здійснюють до повного формування вторинної оболонки. Після закінчення формування вторинної оболонки ковзну опалубку розбирають та поелементно опускають вниз. Технічне рішення, що заявляється, відповідає двом суттєвим ознакам для признання його корисною моделлю. 60 1 UA 79909 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб спорудження вторинної оболонки, яку споруджують в первинній оболонці, для чого ковзну опалубку тимчасово розміщують усередині первинної оболонки споруди, в простір між первинною оболонкою та опалубкою подають бетонну суміш, забезпечуючи її примикання до первинної оболонки з подальшим ущільненням, для зміцнення оболонки, який відрізняється тим, що спосіб застосовують для високих споруд, наприклад для силосів, при цьому опалубку та подачу бетонної суміші переміщують вертикально вздовж висоти споруди. 2. Спосіб за п. 1, який відрізняється тим, що переміщення опалубки здійснюють вздовж висоти споруди. 3. Спосіб за п. 1, який відрізняється тим, що ущільнення бетонної суміші здійснюється за допомогою вібраторів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
