Реле тиску

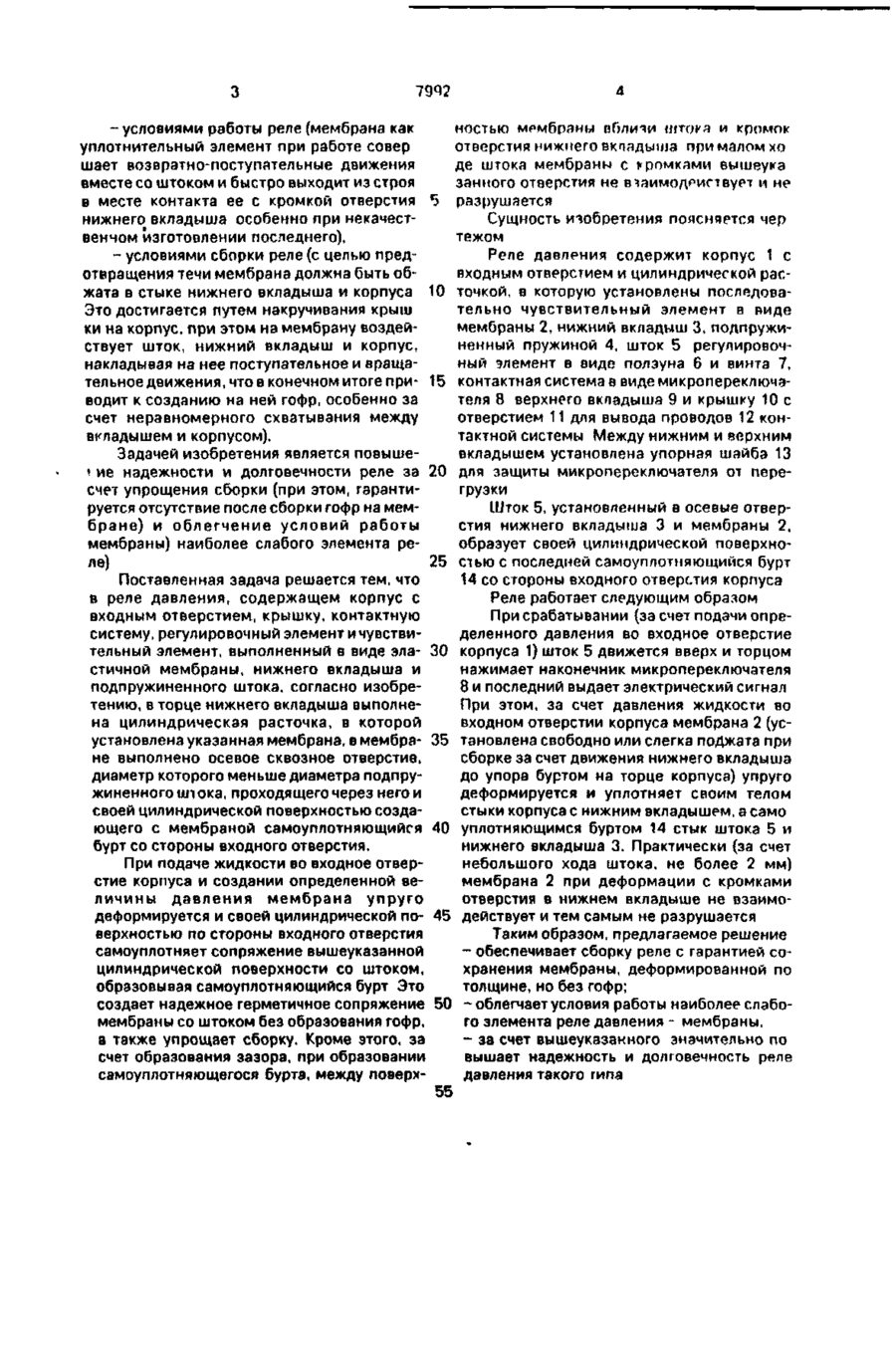

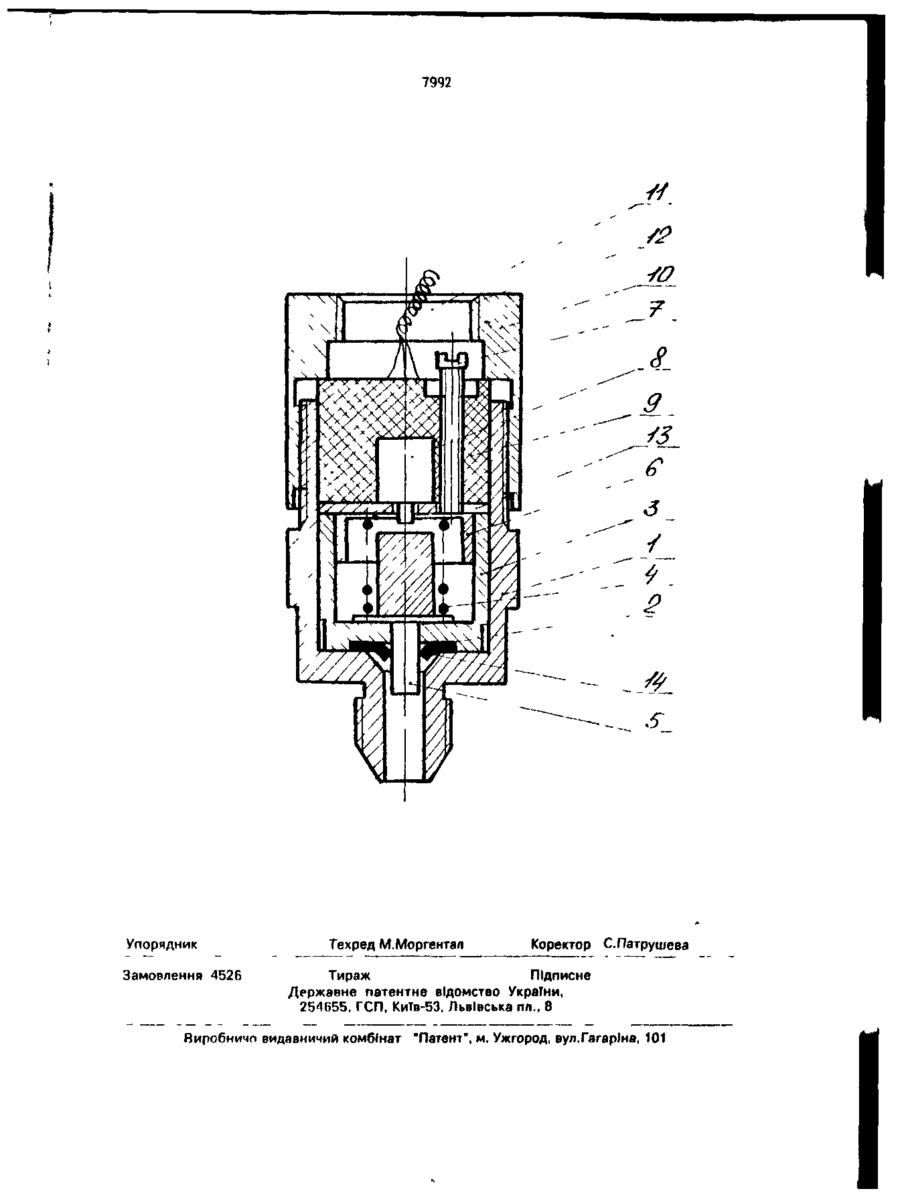

Реле давления, содержащее корпус с входным отверстием, крышку, контактную систему, регулировочный элемент и чувствительный элемент, выполненный в виде эластичной мембраны, нижнего вкладыша и подпружиненного штока, о т л и ч а ю щ е е с я тем, что в торце нижнего вкладыша выполнена цилиндрическая расточка, в которой установлена указанная мембрана, в мембране выполнено осевое сквозное отверстие диаметр которого меньше диаметра подпружиненного штока, проходящего через него и своей цилиндрической поверхностью создающего с мембраной самоуплотняющийся бурт со стороны входного отверстия. с > о ю Изобретение относится к реле давления и может быть использовано в пневматических и гидравлических системах. Наиболее близким по технической сущности к предложенному является реле давления [1], содержащее корпус с входным отверстием, крышку, контактную систему, регулировочный и чувствительный элемент, выполненный в виде эластичной мембраны, нижнего вкладыша и подпружиненного штока. Контактная система установлена в верхний вкладыш. Реле давления работает следующим образом При достижении во входном отверстии реле давления, создающего усилие, равное усилию настройки пружины, мембрана прогибается и вместе со штоком идет вверх, последний воздействует на контактную систему (микропереключатель), которая выдает электрический сигнал. Упорная шайба, установленная между верхним и нижним вкладышем, предохраняет микропереключатель от перегрузки после срабатывания реле Недостатком данной конструкции являются недолговечность мембраны, вызванная: О 7992 ностью мембраны вОличи штога и кромок - условиями работы реле (мембрана как отверстия нижнего вкладыша при малом хо уплотнительный элемент при работе совер де штока мембраны с кромками вышеука шает возвратно-поступательные движения занного отверстия не вчаимодгипвурт и не вместе со штоком и быстро выходит из строя в месте контакта ее с кромкой отверстия 5 разрушается нижнего вкладыша особенно при некачестСущность изобретения поясняется чер венном изготовлении последнего), тежом Реле давления содержит корпус 1 с - условиями сборки реле (с целью предвходным отверстием и цилиндрической расотвращения течи мембрана должна быть обжата в стыке нижнего вкладыша и корпуса 10 точкой, в которую установлены последоваЭто достигается путем накручивания крыш тельно чувствительный элемент в виде ки на корпус, при этом на мембрану воздеймембраны 2, нижний вкладыш 3, подпружиствует шток, нижний вкладыш и корпус, ненный пружиной 4, шток 5 регулировочнакладывая на нее поступательное и вращаный элемент в виде ползуна 6 и винта 7, тельное движения, что в конечном итоге при- 15 контактная система в виде микропереключаводит к созданию на ней гофр, особенно за теля 8 верхнего вкладыша 9 и крышку 10 с счет неравномерного схватывания между отверстием 11 для вывода проводов 12 конвкладышем и корпусом). тактной системы Между нижним и верхним вкладышем установлена упорная шайба 13 Задачей изобретения является повыше* ие надежности и долговечности реле за 20 для защиты микропереключателя от пересчет упрощения сборки (при этом, гарантигрузки руется отсутствие после сборки гофр на мемШток 5, установленный в осевые отвербране) и облегчение условий работы стия нижнего вкладыша 3 и мембраны 2, мембраны) наиболее слабого элемента реобразует своей цилиндрической поверхноле) 25 стью с последней самоуплотняющийся бурт 14 со стороны входного отверстия корпуса Поставленная задача решается тем, что Реле работает следующим образом в реле давления, содержащем корпус с При срабатывании (за счет подачи опревходным отверстием, крышку, контактную деленного давления во входное отверстие систему, регулировочный элемент и чувствительный элемент, выполненный в виде эла- 30 корпуса 1) шток 5 движется вверх и торцом стичной мембраны, нижнего вкладыша и нажимает наконечник микропереключателя подпружиненного штока, согласно изобре8 и последний выдает электрический сигнал тению, в торце нижнего вкладыша выполнеПри этом, за счет давления жидкости во на цилиндрическая расточка, в которой входном отверстии корпуса мембрана 2 (усустановлена указанная мембрана, в мембра- 35 тановлена свободно или слегка поджата при не выполнено осевое сквозное отверстие, сборке за счет движения нижнего вкладыша диаметр которого меньше диаметра подпрудо упора буртом на торце корпуса) упруго жиненного ил ока, проходящего через него и деформируется и уплотняет своим телом своей цилиндрической поверхностью создастыки корпуса с нижним вкладышем, а само ющего с мембраной самоуплотняющийся 40 уплотняющимся буртом 14 стык штока 5 и бурт со стороны входного отверстия. нижнего вкладыша 3. Практически (за счет При подаче жидкости во входное отвернебольшого хода штока, не более 2 мм) стие корпуса и создании определенной вемембрана 2 при деформации с кромками личины давления мембрана упруго отверстия в нижнем вкладыше не взаимодеформируется и своей цилиндрической по- 45 действует и тем самым не разрушается верхностью по стороны входного отверстия Таким образом, предлагаемое решение самоуплотняет сопряжение вышеуказанной - обеспечивает сборку реле с гарантией социлиндрической поверхности со штоком, хранения мембраны, деформированной по образовывая самоуплотняющийся бурт Это толщине, но без гофр; создает надежное герметичное сопряжение 50 - облегчает условия работы наиболее слабомембраны со штоком без образования гофр, го элемента реле давления - мембраны, а также упрощает сборку. Кроме этого, за - за счет вышеуказанного значительно по счет образования зазора, при образовании вышает надежность и долговечность реле самоуплотняющегося бурта, между поверхдавления такого гипа 55 7992 Упорядник Замовлення 4526 Техред М.Моргентал Коректор С.Патрушева Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
