Пристрій для автоматичного промивання санітарних приладів

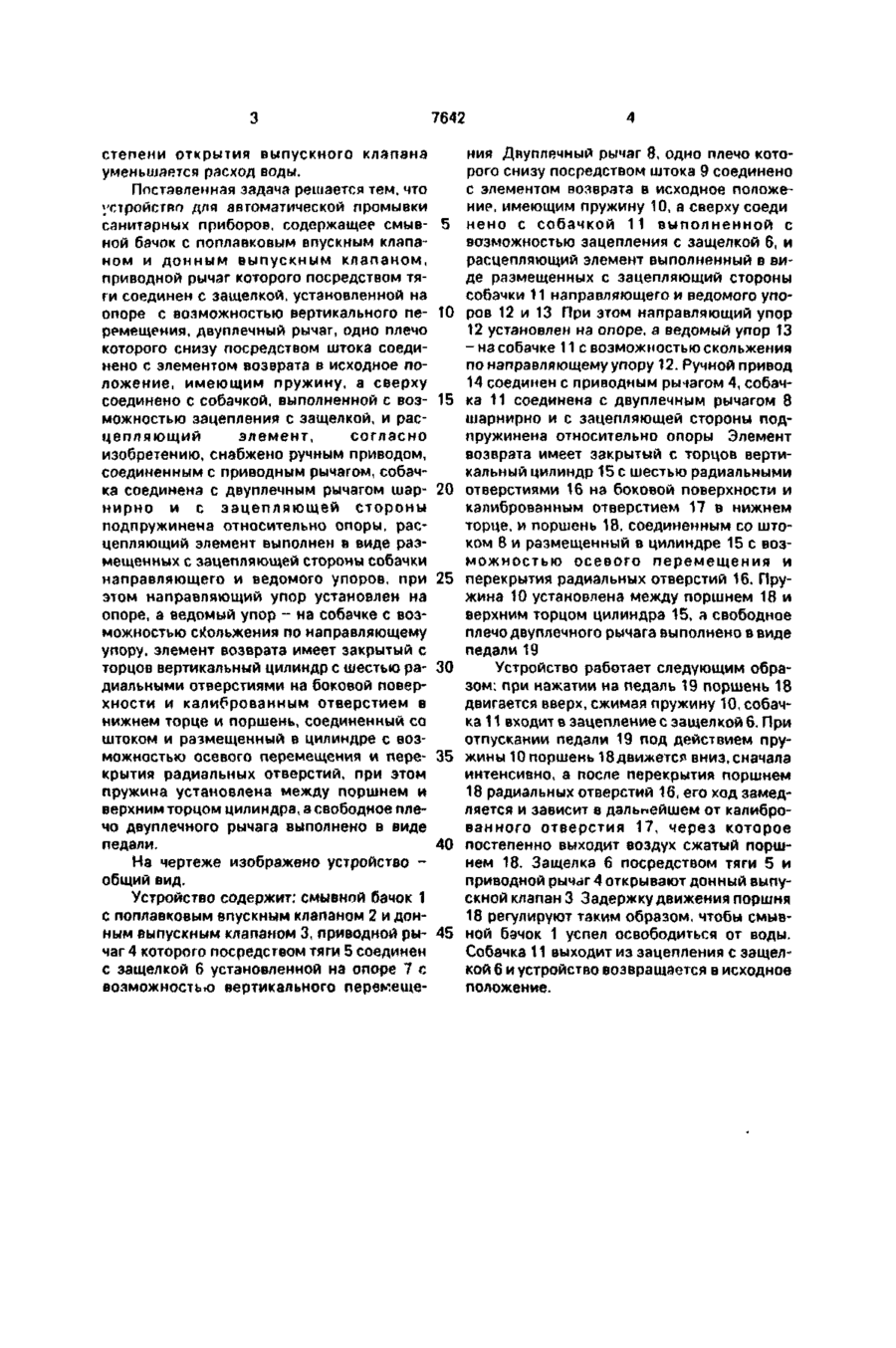

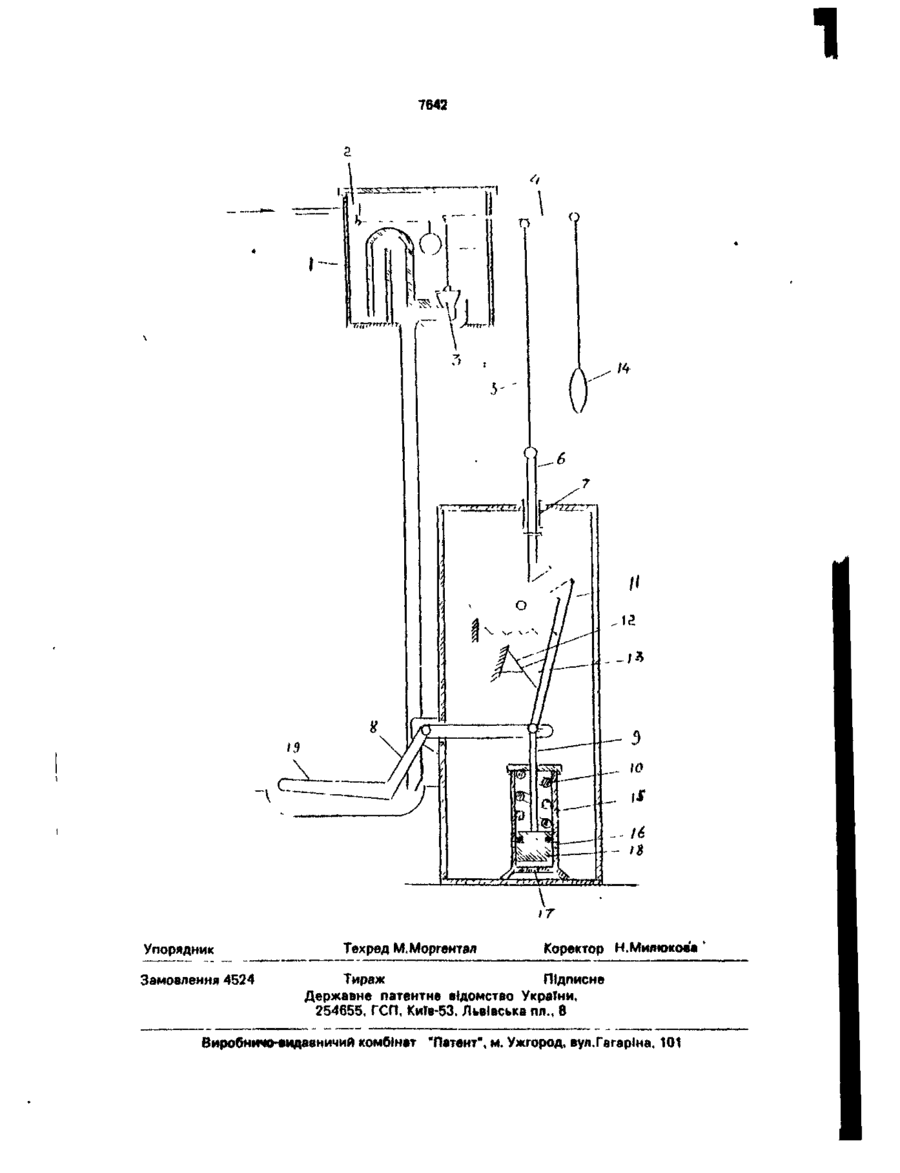

Устройство для автоматической промывки санитарных приборов, содержащее смывной бачок с поплавковым впускным клапаном и донным выпускным клапаном, приводной рычаг которого посредством тяги соединен с защелкой, установленной на опоре с возможностью вертикального перемещения, двуплечный рычаг, одно плечо которого снизу посредством штока соединено с элементом возврата в исходное положение, имеющим пружину, а сверху соединено с собачкой, выполненной с возможностью зацепления с защелкой, и расцепляющий элемент, о т л и ч а ю щ е е с я тем, что оно снабжено ручным приводом, соединенным с приводным рычагом, собачка соединена с двуплечным рычагом шаркирно и с зацепляющей стороны подпружинена относительно опоры, расцепляющий элемент выполнен в виде размещенных с зацепляющей стороны собачки направляющего и ведомого упоров, при этом направляющий упор установлен на опоре, а ведомый упор - на собачке с возможностью скольжения по направляющему упору, элемент возврата имеет закрытый с торцов вертикальный цилиндр с шестью радиальными отверстиями на боковой поверхности и калиброванным отверстием в нижнем торце и поршень, соединенный со штоком и размещенный в цилиндре с возможностью осевого перемещения и перекрытия радиальных отверстий, при этом пружина установлена между поршнем и верхним торцом цилиндра, а свободное плечо двуплечного рычага выполнено в виде педали. Изобретение относится к санитарной технике, и предназначено доля промывки санитарных приборов, преимущественно на железнодорожных, морских и речных вокзалах и аэропортах. Известно устройство [1], содержащее смывной бачок с поплавковым впускным клапаном и донным выпускным клапаном, приводной рычаг которого посредством тяги соединен с защелкой, установленной на опоре с возможностью вертикального перемещения, двуплечный рычаг, одно плечо которого снизу посредством штока соединено с элементом возврата в исходное положение, имеющим пружину, а сверху соединено с собачкой, выполненной с возможностью зацепления с защелкой, и расцепляющий элемент. Недостаток известных устройств для промывки санитарных приборов определяется чрезмерным расходом воды и неудобством пользования. В основу изобретения поставлена задача усовершенствования устройства для автоматической промывки санитарных приборов, в котором путем регулирования 92119, Н кл. 85 h Аврамович Аврамович Аврамович С > О 7642 степени открытия выпускного клапана уменьшается расход воды. Поставленная задача решается тем, что устройство для автоматической промывки санитарных приборов, содержащее смывной бачок с поплавковым впускным клапаном и донным выпускным клапаном, приводной рычаг которого посредством тяги соединен с защелкой, установленной на опоре с возможностью вертикального перемещения, двуплечный рычаг, одно плечо которого снизу посредством штока соединено с элементом возврата в исходное положение, имеющим пружину, а сверху соединено с собачкой, выполненной с возможностью зацепления с защелкой, и расцепляющий элемент, согласно изобретению, снабжено ручным приводом, соединенным с приводным рычагом, собачка соединена с двуплечным рычагом шарнирно и с зацепляющей стороны подпружинена относительно опоры, расцепляющий элемент выполнен в виде размещенных с зацепляющей стороны собачки направляющего и ведомого упоров, при этом направляющий упор установлен на опоре, а ведомый упор - на собачке с возможностью скольжения по направляющему упору, элемент возврата имеет закрытый с торцов вертикальный цилиндр с шестью радиальными отверстиями на боковой поверхности и калиброванным отверстием в нижнем торце и поршень, соединенный со штоком и размещенный в цилиндре с возможностью осевого перемещения и перекрытия радиальных отверстий, при этом пружина установлена между поршнем и верхним торцом цилиндра, а свободное плечо двуплечного рычага выполнено в виде педали. На чертеже изображено устройство общий вид. Устройство содержит: смывной бачок 1 с поплавковым впускным клапаном 2 и донным выпускным клапаном 3, приводной рычаг 4 которого посредством тяги 5 соединен с защелкой 6 установленной на опоре 7 с возможностью вертикального перемеще 5 10 15 20 25 30 35 40 45 ния Двуплечный рычаг 8, одно плечо которого снизу посредством штока 9 соединено с элементом возврата в исходное положение, имеющим пружину 10, а сверху соеди нено с собачкой 11 в ы п о л н е н н о й с возможностью зацепления с защелкой 6, и расцепляющий элемент выполненный в виде размещенных с зацепляющий стороны собачки 11 направляющего и ведомого упоров 12 и 13 При этом направляющий упор 12 установлен на опоре, а ведомый упор 13 - на собачке 11 с возможностью скольжения по направляющему упору 12. Ручной привод 14 соединен с приводным рычагом 4, собачка 11 соединена с двуплечным рычагом 8 шарнирно и с зацепляющей стороны подпружинена относительно опоры Элемент возврата имеет закрытый с торцов вертикальный цилиндр 15 с шестью радиальными отверстиями 16 на боковой поверхности и калиброванным отверстием 17 в нижнем торце, и поршень 18, соединенным со штоком 8 и размещенный в цилиндре 15 с возм о ж н о с т ь ю осевого перемещения и перекрытия радиальных отверстий 16. Пружина 10 установлена между поршнем 18 и верхним торцом цилиндра 15, а свободное плечо двуплечного рычага выполнено в виде педали 19 Устройство работает следующим образом: при нажатии на педаль 19 поршень 18 двигается вверх, сжимая пружину 10, собачка 11 входит в зацепление с защелкой 6. При отпускании педали 19 под действием пружины 10 поршень 18движется вниз, сначала интенсивно, а после перекрытия поршнем 18 радиальных отверстий 16, его ход замедляется и зависит в дальнейшем от калиброванного отверстия 17, через которое постепенно выходит воздух сжатый поршнем 18. Защелка 6 посредством тяги 5 и приводной рычаг 4 открывают донный выпускной клапан 3 Задержку движения поршня 18 регулируют таким образом, чтобы смывной бачок 1 успел освободиться от воды. Собачка 11 выходит из зацепления с защелкой 6 и устройство возвращается в исходное положение. 7642 1 f • $ - і . < /f * Упорядник Замовлення 4524 Техред М.Моргвнтал r t г№TTr?i*l tffn Коректор М.Милюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл м 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
