Багатоконтактна з’єднувальна колодка

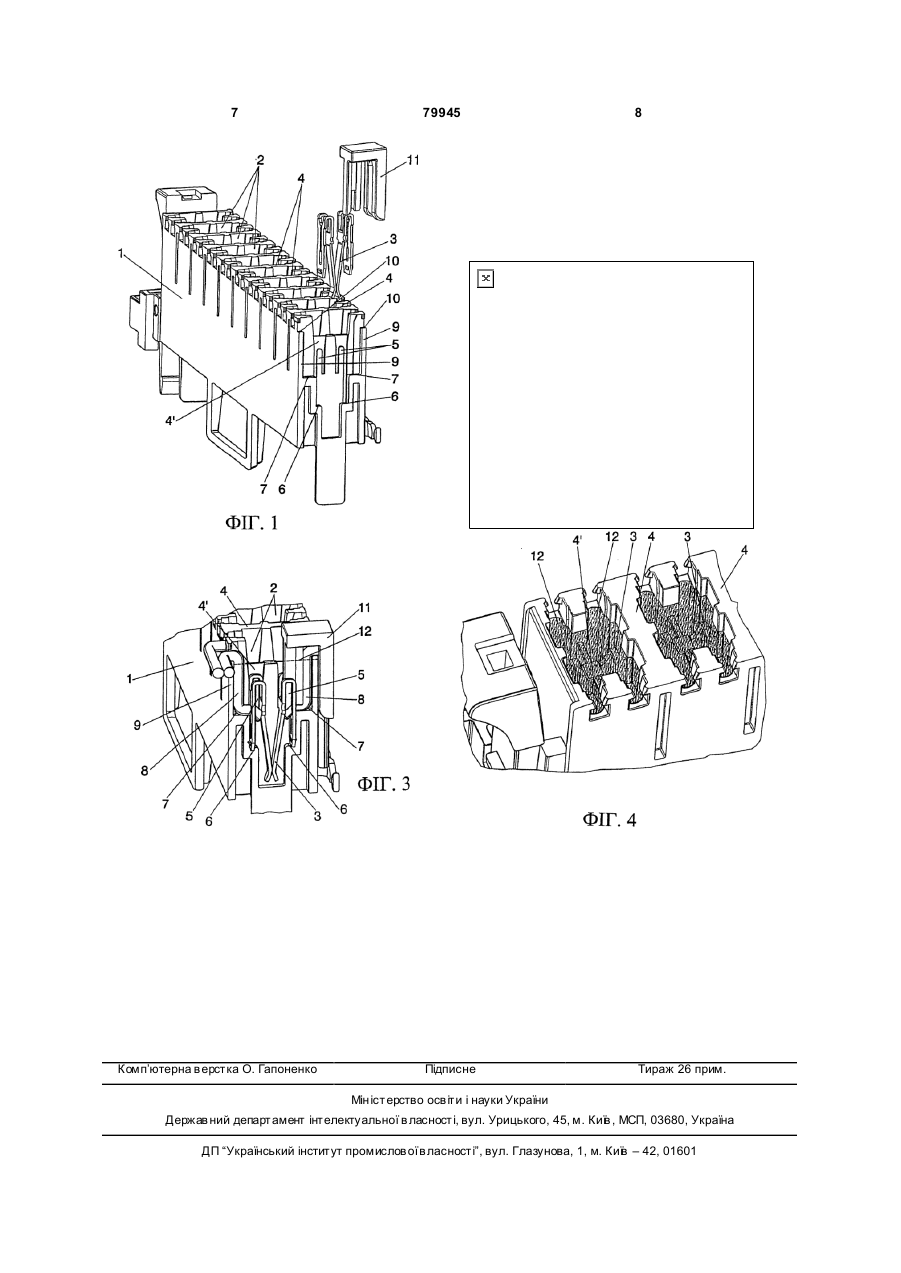

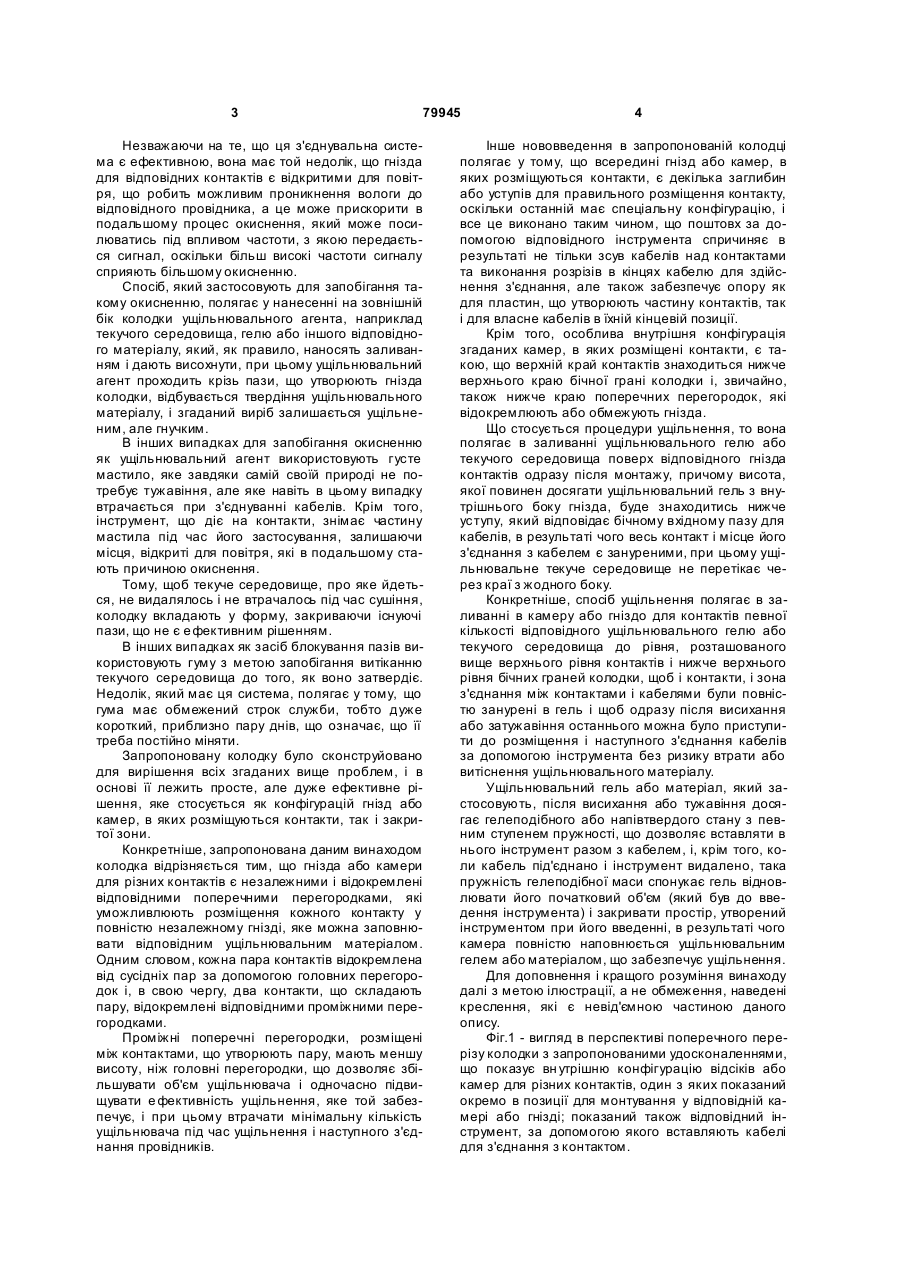

1. Багатоконтактна з'єднувальна колодка, призначена для здійснення з'єднань в мережах зв'язку, яка включає видовжений корпус, що містить ряд камер для відповідної кількості контактів, до яких можна приєднувати кабелі шляхом заштовхування останніх у вн утрішню частин у камери з одночасним заштовхуванням кабелів в пази контактів, що викликає прорізання ізоляції кабелю і з'єднання кабелів з контактами, яка відрізняється тим, що камера (2) для кожної пари контактів (3) відокремлена від кожної сусідньої камери за допомогою відповідних поперечних перегородок (4), що уможливлює заливання гелю або ущільнюва C2 2 (19) 1 3 79945 Незважаючи на те, що ця з'єднувальна система є ефективною, вона має той недолік, що гнізда для відповідних контактів є відкритими для повітря, що робить можливим проникнення вологи до відповідного провідника, а це може прискорити в подальшому процес окиснення, який може посилюватись під впливом частоти, з якою передається сигнал, оскільки більш високі частоти сигналу сприяють більшому окисненню. Спосіб, який застосовують для запобігання такому окисненню, полягає у нанесенні на зовнішній бік колодки ущільнювального агента, наприклад текучого середовища, гелю або іншого відповідного матеріалу, який, як правило, наносять заливанням і дають висохнути, при цьому ущільнювальний агент проходить крізь пази, що утворюють гнізда колодки, відбувається твердіння ущільнювального матеріалу, і згаданий виріб залишається ущільненим, але гнучким. В інших випадках для запобігання окисненню як ущільнювальний агент використовують густе мастило, яке завдяки самій своїй природі не потребує тужавіння, але яке навіть в цьому випадку втрачається при з'єднуванні кабелів. Крім того, інструмент, що діє на контакти, знімає частину мастила під час його застосування, залишаючи місця, відкриті для повітря, які в подальшому стають причиною окиснення. Тому, щоб текуче середовище, про яке йдеться, не видалялось і не втрачалось під час сушіння, колодку вкладають у форму, закриваючи існуючі пази, що не є е фективним рішенням. В інших випадках як засіб блокування пазів використовують гуму з метою запобігання витіканню текучого середовища до того, як воно затвердіє. Недолік, який має ця система, полягає у тому, що гума має обмежений строк служби, тобто дуже короткий, приблизно пару днів, що означає, що її треба постійно міняти. Запропоновану колодку було сконструйовано для вирішення всіх згаданих вище проблем, і в основі її лежить просте, але дуже ефективне рішення, яке стосується як конфігурацій гнізд або камер, в яких розміщуються контакти, так і закритої зони. Конкретніше, запропонована даним винаходом колодка відрізняється тим, що гнізда або камери для різних контактів є незалежними і відокремлені відповідними поперечними перегородками, які уможливлюють розміщення кожного контакту у повністю незалежному гнізді, яке можна заповнювати відповідним ущільнювальним матеріалом. Одним словом, кожна пара контактів відокремлена від сусідніх пар за допомогою головних перегородок і, в свою чергу, два контакти, що складають пару, відокремлені відповідними проміжними перегородками. Проміжні поперечні перегородки, розміщені між контактами, що утворюють пару, мають меншу висоту, ніж головні перегородки, що дозволяє збільшувати об'єм ущільнювача і одночасно підвищувати е фективність ущільнення, яке той забезпечує, і при цьому втрачати мінімальну кількість ущільнювача під час ущільнення і наступного з'єднання провідників. 4 Інше нововведення в запропонованій колодці полягає у тому, що всередині гнізд або камер, в яких розміщуються контакти, є декілька заглибин або уступів для правильного розміщення контакту, оскільки останній має спеціальну конфігурацію, і все це виконано таким чином, що поштовх за допомогою відповідного інструмента спричиняє в результаті не тільки зсув кабелів над контактами та виконання розрізів в кінцях кабелю для здійснення з'єднання, але також забезпечує опору як для пластин, що утворюють частину контактів, так і для власне кабелів в їхній кінцевій позиції. Крім того, особлива внутрішня конфігурація згаданих камер, в яких розміщені контакти, є такою, що верхній край контактів знаходиться нижче верхнього краю бічної грані колодки і, звичайно, також нижче краю поперечних перегородок, які відокремлюють або обмежують гнізда. Що стосується процедури ущільнення, то вона полягає в заливанні ущільнювального гелю або текучого середовища поверх відповідного гнізда контактів одразу після монтажу, причому висота, якої повинен досягати ущільнювальний гель з внутрішнього боку гнізда, буде знаходитись нижче уступу, який відповідає бічному вхідному пазу для кабелів, в результаті чого весь контакт і місце його з'єднання з кабелем є зануреними, при цьому ущільнювальне текуче середовище не перетікає через краї з жодного боку. Конкретніше, спосіб ущільнення полягає в заливанні в камеру або гніздо для контактів певної кількості відповідного ущільнювального гелю або текучого середовища до рівня, розташованого вище верхнього рівня контактів і нижче верхнього рівня бічних граней колодки, щоб і контакти, і зона з'єднання між контактами і кабелями були повністю занурені в гель і щоб одразу після висихання або затужавіння останнього можна було приступити до розміщення і наступного з'єднання кабелів за допомогою інструмента без ризику втрати або витіснення ущільнювального матеріалу. Ущільнювальний гель або матеріал, який застосовують, після висихання або тужавіння досягає гелеподібного або напівтвердого стану з певним ступенем пружності, що дозволяє вставляти в нього інструмент разом з кабелем, і, крім того, коли кабель під'єднано і інструмент видалено, така пружність гелеподібної маси спонукає гель відновлювати його початковий об'єм (який був до введення інструмента) і закривати простір, утворений інструментом при його введенні, в результаті чого камера повністю наповнюється ущільнювальним гелем або матеріалом, що забезпечує ущільнення. Для доповнення і кращого розуміння винаходу далі з метою ілюстрації, а не обмеження, наведені креслення, які є невід'ємною частиною даного опису. Фіг.1 - вигляд в перспективі поперечного перерізу колодки з запропонованими удосконаленнями, що показує вн утрішню конфігурацію відсіків або камер для різних контактів, один з яких показаний окремо в позиції для монтування у відповідній камері або гнізді; показаний також відповідний інструмент, за допомогою якого вставляють кабелі для з'єднання з контактом. 5 79945 Фіг.2 - вигляд в перспективі частини колодки з фіг. 1 з змонтованим контактом. Фіг.3 - інший вигляд в перспективі колодки з кабелями, під'єднаними до контакту, а також інструмента в положенні після вставляння відповідного кабелю повністю до упору з уступом гнізда, в якому розміщується контакт, і здійснення з'єднання з останнім. Фіг.4 - вигляд в перспективі верхньої частини колодки, в якій показано рівні окремих проміжних поперечних перегородок, положення контактів і ущільнювального матеріалу. Як видно з наведених креслень, запропонована колодка (1) складається з видовженого корпусу з виконаними в ньому відповідними гніздами або камерами (2) для кожної пари контактів (3). Кожне гніздо або камера (2) виконана окремою і незалежною від решти камер завдяки відповідним поперечним перегородкам (4). Крім того, між кожною парою контактів (3), що утворюють пару, є інші поперечні проміжні перегородки (4') меншої висоти з метою заповнення мінімально можливого об'єму всередині камери (2) і, таким чином, заливання більшої кількості ущільнювального матеріалу для підвищення ефективності і мінімізації витрати ущільнювального матеріалу під час ущільнення, що буде пояснено пізніше. Конкретно, рівень проміжних перегородок (4') знаходиться поруч з найвищим рівнем контактів (3) і над ним, як показано на Фіг.2. Всередині згадані гнізда або камери мають особливу конфігурацію з виступами і уступами, які забезпечують, з одного боку, опори (5) для позиціонування бічних відводів контактів (3), а також опори (6) або уступи для кінців цих бічних відводів контактів (3), при цьому є ще декілька уступів (7), передбачених для кабелів (8). Аналогічним чином, гнізда або камери (2) обмежені по боках гранями (9), верхні краї яких утворюють дно (10) паза для відповідного кабелю (8). Як видно на кресленні, контакти (3) мають дві пластини, що утворюють взаємний контакт в одному місці, потім розходяться і після декількох згинів розширюються у пластинчасті форми, і саме останні розміщуються на внутрішньому боці уступів (5) і (6). В цих пластинчастих формах, як пра 6 вило, виконаний поздовжній паз з ріжучими кромками і, коли крізь ці пази в контактах (3) вводять кабелі (8), відбувається надріз і відповідне зміщення ізоляційного матеріалу кабелів (8), і тим самим між провідником, який в кожному випадку являє собою дріт, і відповідним контактом (3) здійснюється з'єднання, як показано на Фіг.3. Контакти (3) поблизу вільного краю їхніх пластинчастих форм мають виступ (13), для їх закріплення шляхом продавлювання пластику колодки (1). Необхідне ущільнення здійснюють шляхом заливання відповідного текучого середовища, гелю або ущільнювального матеріалу, у вн утрішню частину камери або гнізда (2) до досягнення певного рівня (12), причому цей рівень (12) знаходиться нижче висоти вхідного паза (10) для кабелів (8), що відповідає верхнього краю бічних граней (9) колодки (1), завдяки чому запобігають переливанню або витоку гелю і, тим не менш, досягають того, що і обидва контакти (3), і зона їх з'єднання з кабелями (8) занурені в гель. Коли ущільнювальний матеріал висохнув або затвердів, здійснюють розміщення кабелів (8) та їх з'єднання з контактами (3) шляхом заштовхування кабелів в позицію з'єднання за допомогою інструмента (11), який спрямовують через контакти (3) і бічні грані (9), правильного розміщення на них кабелів, з'єднання їх вищезгаданим чином. На Фіг.3 видно, як кабелі (8) спочатку знаходять опору на внутрішньому уступі (7), а потім, тепер вже у відповідності з цією частиною, проходять назовні, на дно паза (10), яке утворене верхнім краєм бічних граней (9). Після виведення інструмента завдяки пружності гелю або ущільнювального матеріалу, останній розширюється і повністю закриває простір, який був утворений інструментом. Щоб зменшити або мінімізувати небажане пошкодження гелю або ущільнювального матеріалу, або їх видалення при вставлянні і виведенні інструмента, на інструмент або поверхню гелю чи ущільнювального матеріалу, або і на те, і на інше, краще нанести матеріал з низькою адгезією, наприклад силікон або тальк, або, ще краще, фторполімер, наприклад політетрафторетилен. 7 Комп’ютерна в ерстка О. Гапоненко 79945 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
