Система охолодження конденсатора паротурбінних установок

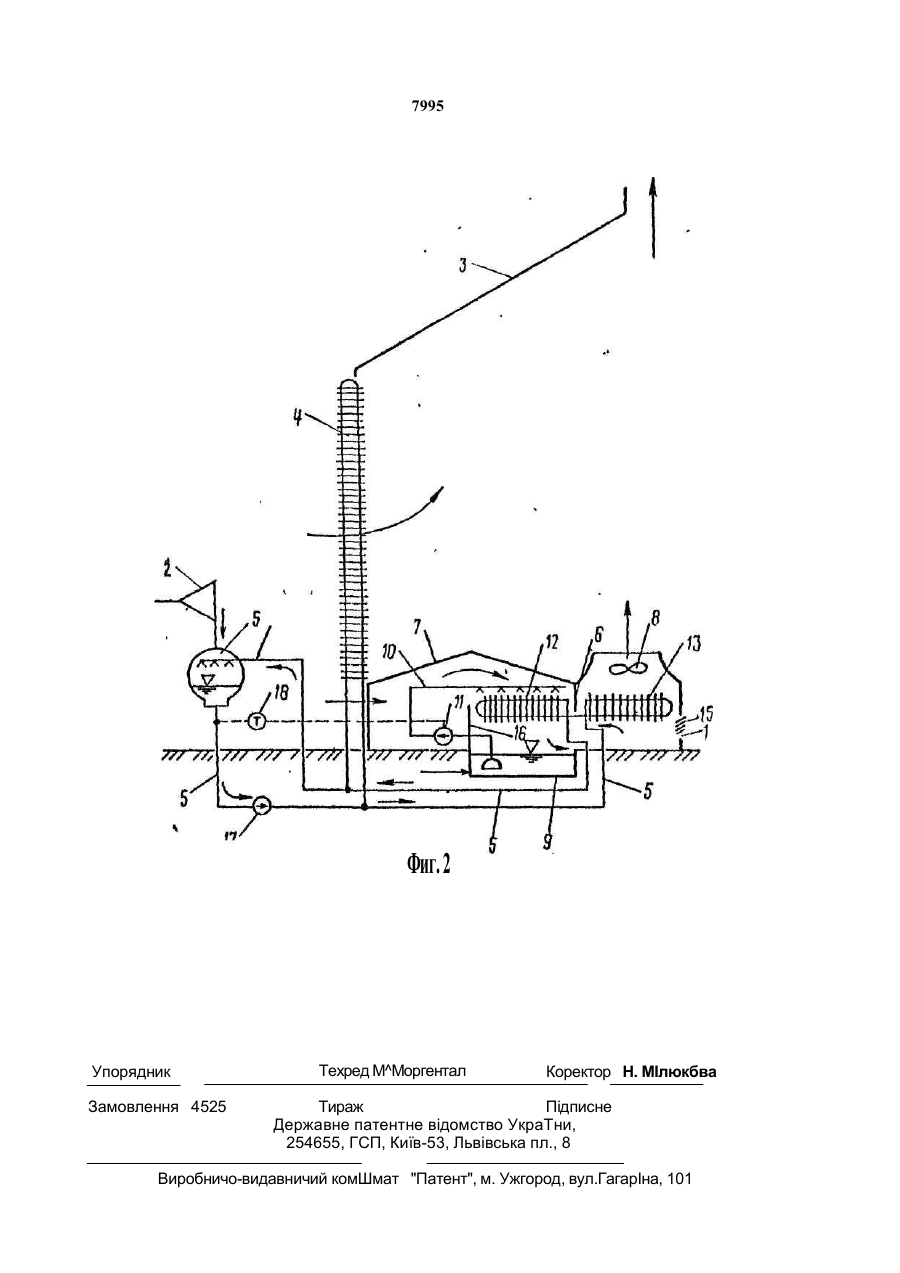

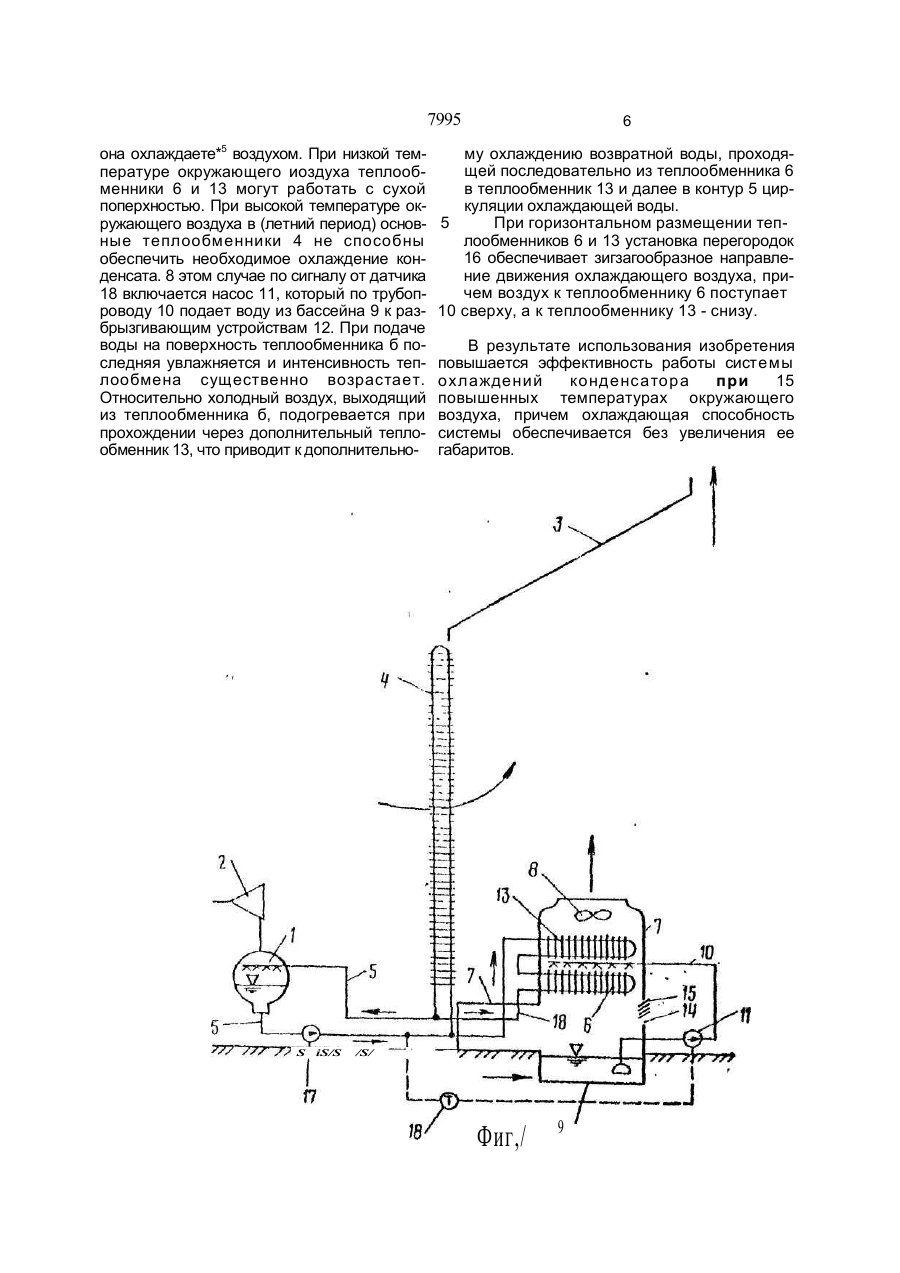

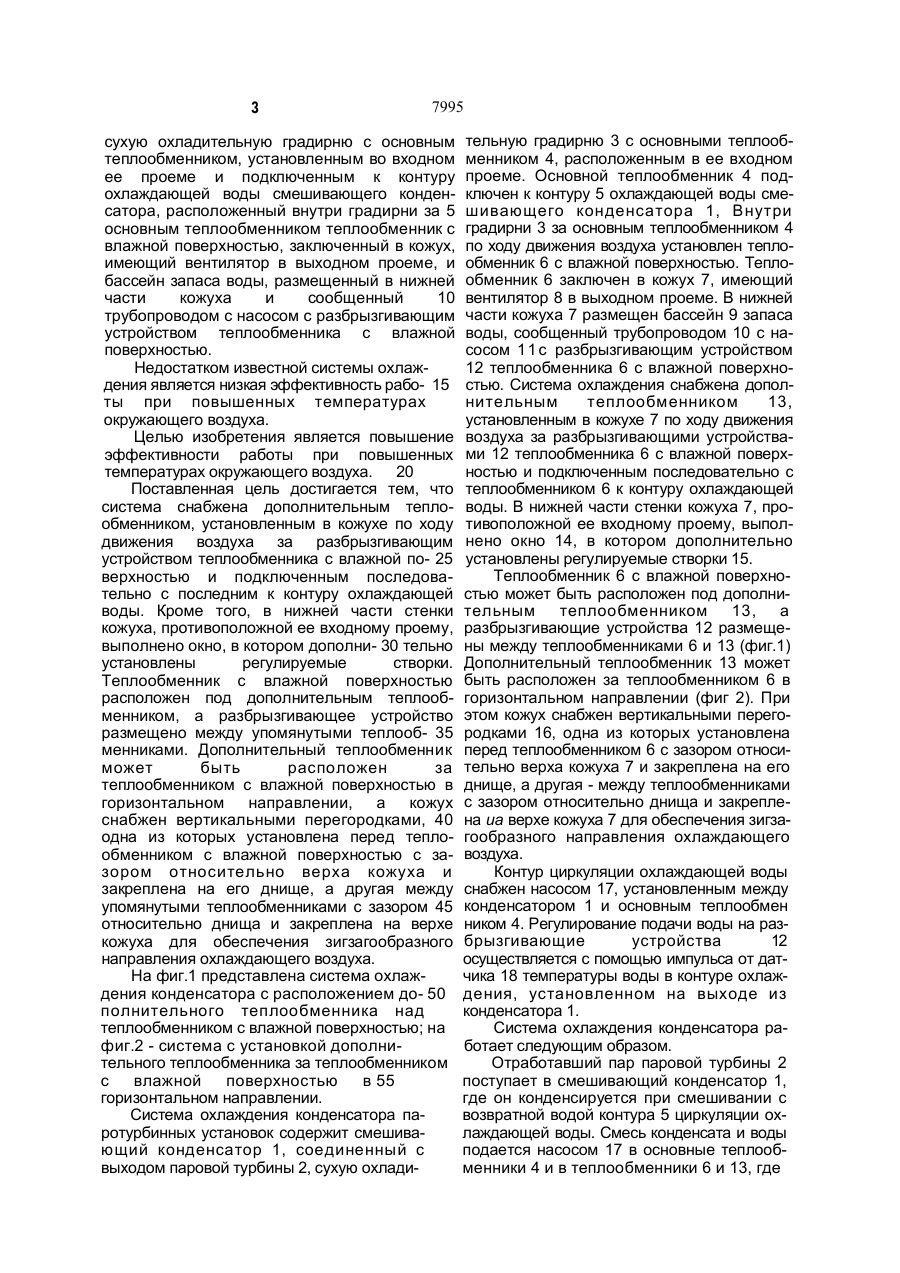

1 Система охлаждения конденсатора паротурбинных установок, в частности сило вых установок, содержащая смешивающий конденсатор, соединенный с выходом паро вой турбины, сухую охладительную градир ню с основным теплообменником, установленным во входном ее проеме и под ключенным к контуру охлаждающей воды смешивающего конденсатора, расположен ный внутри градирни за основным теплооб менником теплообменник с влажной поверхностью, заключенный в кожух, имею щий вентилятор в выходном проеме, и бас сейн запаса воды, размещенный в нижней части кожуха и сообщенный трубопроводом с насосом с разбрызгивающим устройством теплообменника с влажной поверхностью, о т л и ч а ю щ а я с я тем, что система снабжена дополнительным теплообменником, установленным в кожухе по ходу движения воздуха за разбрызгивающим устройством теплообменника с влажной поверхностью и подключенным последовательно с последним к контуру охлаждающей воды 2. Система по п. 1,о т л и ч а ю щ а я с я тем, что в нижней части стенки кожуха, про тивоположной ее входному проему, выпол нено окно, в котором дополнительно установлены регулируемые створки. 3. Система по пп.1 и2, отличающаяс я тем, что теплообменник с влажной по верхностью расположен под дополнитель ным теплообменником, а разбрызгивающее устройство размещено между упомянутыми теплообменниками. 4. Системапопп. 1и2,отличающаяс я тем, что дополнительный теплообменник расположен за последним в горизонтальном направлении, а кожух снабжен вертикаль ными перегородками, одна из которых уста новлена перед теплообменником с влажной поверхностью с зазором относительно вер ха кожуха и закреплена на его днище, а другая - между упомянутыми теплообмен никами с зазором относительно днища и закреплена на вбрхе кожуха для обеспече ния зигзагообразного направления охлаж дающего воздуха. Изобретение относится к системам охлаждения для конденсации отработавшего пара паротурбинных установок, в частности силовых установок. Известна система охлаждения конденсатора паротурбинных установок, содержащая смешивающий конденсатор, соединенный с выходом паровой турбины, с > ел О з 7995 сухую охладительную градирню с основным теплообменником, установленным во входном ее проеме и подключенным к контуру охлаждающей воды смешивающего конденсатора, расположенный внутри градирни за 5 основным теплообменником теплообменник с влажной поверхностью, заключенный в кожух, имеющий вентилятор в выходном проеме, и бассейн запаса воды, размещенный в нижней части кожуха и сообщенный 10 трубопроводом с насосом с разбрызгивающим устройством теплообменника с влажной поверхностью. Недостатком известной системы охлаждения является низкая эффективность рабо- 15 ты при повышенных температурах окружающего воздуха. Целью изобретения является повышение эффективности работы при повышенных температурах окружающего воздуха. 20 Поставленная цель достигается тем, что система снабжена дополнительным теплообменником, установленным в кожухе по ходу движения воздуха за разбрызгивающим устройством теплообменника с влажной по- 25 верхностью и подключенным последовательно с последним к контуру охлаждающей воды. Кроме того, в нижней части стенки кожуха, противоположной ее входному проему, выполнено окно, в котором дополни- 30 тельно установлены регулируемые створки. Теплообменник с влажной поверхностью расположен под дополнительным теплообменником, а разбрызгивающее устройство размещено между упомянутыми теплооб- 35 менниками. Дополнительный теплообменник может быть расположен за теплообменником с влажной поверхностью в горизонтальном направлении, а кожух снабжен вертикальными перегородками, 40 одна из которых установлена перед теплообменником с влажной поверхностью с зазором относительно верха кожуха и закреплена на его днище, а другая между упомянутыми теплообменниками с зазором 45 относительно днища и закреплена на верхе кожуха для обеспечения зигзагообразного направления охлаждающего воздуха. На фиг.1 представлена система охлаждения конденсатора с расположением до- 50 полнительного теплообменника над теплообменником с влажной поверхностью; на фиг.2 - система с установкой дополнительного теплообменника за теплообменником с влажной поверхностью в 55 горизонтальном направлении. Система охлаждения конденсатора паротурбинных установок содержит смешивающий конденсатор 1, соединенный с выходом паровой турбины 2, сухую охлади тельную градирню 3 с основными теплообменником 4, расположенным в ее входном проеме. Основной теплообменник 4 подключен к контуру 5 охлаждающей воды смешивающего конденсатора 1, Внутри градирни 3 за основным теплообменником 4 по ходу движения воздуха установлен теплообменник 6 с влажной поверхностью. Теплообменник 6 заключен в кожух 7, имеющий вентилятор 8 в выходном проеме. В нижней части кожуха 7 размещен бассейн 9 запаса воды, сообщенный трубопроводом 10 с насосом 11с разбрызгивающим устройством 12 теплообменника 6 с влажной поверхностью. Система охлаждения снабжена дополнительным теплообменником 13, установленным в кожухе 7 по ходу движения воздуха за разбрызгивающими устройствами 12 теплообменника 6 с влажной поверхностью и подключенным последовательно с теплообменником 6 к контуру охлаждающей воды. В нижней части стенки кожуха 7, противоположной ее входному проему, выполнено окно 14, в котором дополнительно установлены регулируемые створки 15. Теплообменник 6 с влажной поверхностью может быть расположен под дополнительным теплообменником 13, а разбрызгивающие устройства 12 размещены между теплообменниками 6 и 13 (фиг.1) Дополнительный теплообменник 13 может быть расположен за теплообменником 6 в горизонтальном направлении (фиг 2). При этом кожух снабжен вертикальными перегородками 16, одна из которых установлена перед теплообменником 6 с зазором относительно верха кожуха 7 и закреплена на его днище, а другая - между теплообменниками с зазором относительно днища и закреплена иа верхе кожуха 7 для обеспечения зигзагообразного направления охлаждающего воздуха. Контур циркуляции охлаждающей воды снабжен насосом 17, установленным между конденсатором 1 и основным теплообмен ником 4. Регулирование подачи воды на разбрызгивающие устройства 12 осуществляется с помощью импульса от датчика 18 температуры воды в контуре охлаждения, установленном на выходе из конденсатора 1. Система охлаждения конденсатора работает следующим образом. Отработавший пар паровой турбины 2 поступает в смешивающий конденсатор 1, где он конденсируется при смешивании с возвратной водой контура 5 циркуляции охлаждающей воды. Смесь конденсата и воды подается насосом 17 в основные теплообменники 4 и в теплообменники 6 и 13, где 7995 она охлаждаете*5 воздухом. При низкой температуре окружающего иоздуха теплообменники 6 и 13 могут работать с сухой поперхностью. При высокой температуре окружающего воздуха в (летний период) основные теплообменники 4 не способны обеспечить необходимое охлаждение конденсата. 8 этом случае по сигналу от датчика 18 включается насос 11, который по трубопроводу 10 подает воду из бассейна 9 к разбрызгивающим устройствам 12. При подаче воды на поверхность теплообменника б последняя увлажняется и интенсивность теплообмена существенно возрастает. Относительно холодный воздух, выходящий из теплообменника б, подогревается при прохождении через дополнительный теплообменник 13, что приводит к дополнительно S iS/S 6 му охлаждению возвратной воды, проходящей последовательно из теплообменника 6 в теплообменник 13 и далее в контур 5 циркуляции охлаждающей воды. 5 При горизонтальном размещении теплообменников 6 и 13 установка перегородок 16 обеспечивает зигзагообразное направление движения охлаждающего воздуха, причем воздух к теплообменнику 6 поступает 10 сверху, а к теплообменнику 13 - снизу. В результате использования изобретения повышается эффективность работы системы охлаждений конденсатора при 15 повышенных температурах окружающего воздуха, причем охлаждающая способность системы обеспечивается без увеличения ее габаритов. /S/ Фиг,/ 9 7995 Фиг. 2 Упорядник Замовлення 4525 Техред М^Моргентал Коректор Н. МІлюкбва Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комШмат "Патент", м. Ужгород, вул.ГагарІна, 101
