E21B 43/114 — перфоратори з використанням струменя спрямованої дії, наприклад струменеві (гідромоніторні) долота

Номер патенту: 64349

Опубліковано: 10.11.2011

Автори: Сокирка Марина Олександрівна, Бокало Володимир Ярославович, Лістовщик Леонід Константинович, Лесик Василь Сергійович, Шевчук Степан Прокопович, Садовий Микола Ярославович, Сліденко Віктор Михайлович

МПК: E21B 43/114

Мітки: свердловини, привибійну, дії, вакуумно-імпульсної, зону, пристрій, пласта

Формула / Реферат:

Пристрій вакуумно-імпульсної дії на привибійну зону пласта свердловини, що містить корпус, в якому розміщений золотник, що має контакт через конічну поверхню з підпружиненою втулкою з однієї сторони та підпружиненим блоком тарілчастих пружин з іншої, торцева частина золотника має контакт через гайку з поршнем механізму часової затримки зворотного ходу золотника, який відрізняється тим, що механізм часової затримки містить проміжну камеру, в...

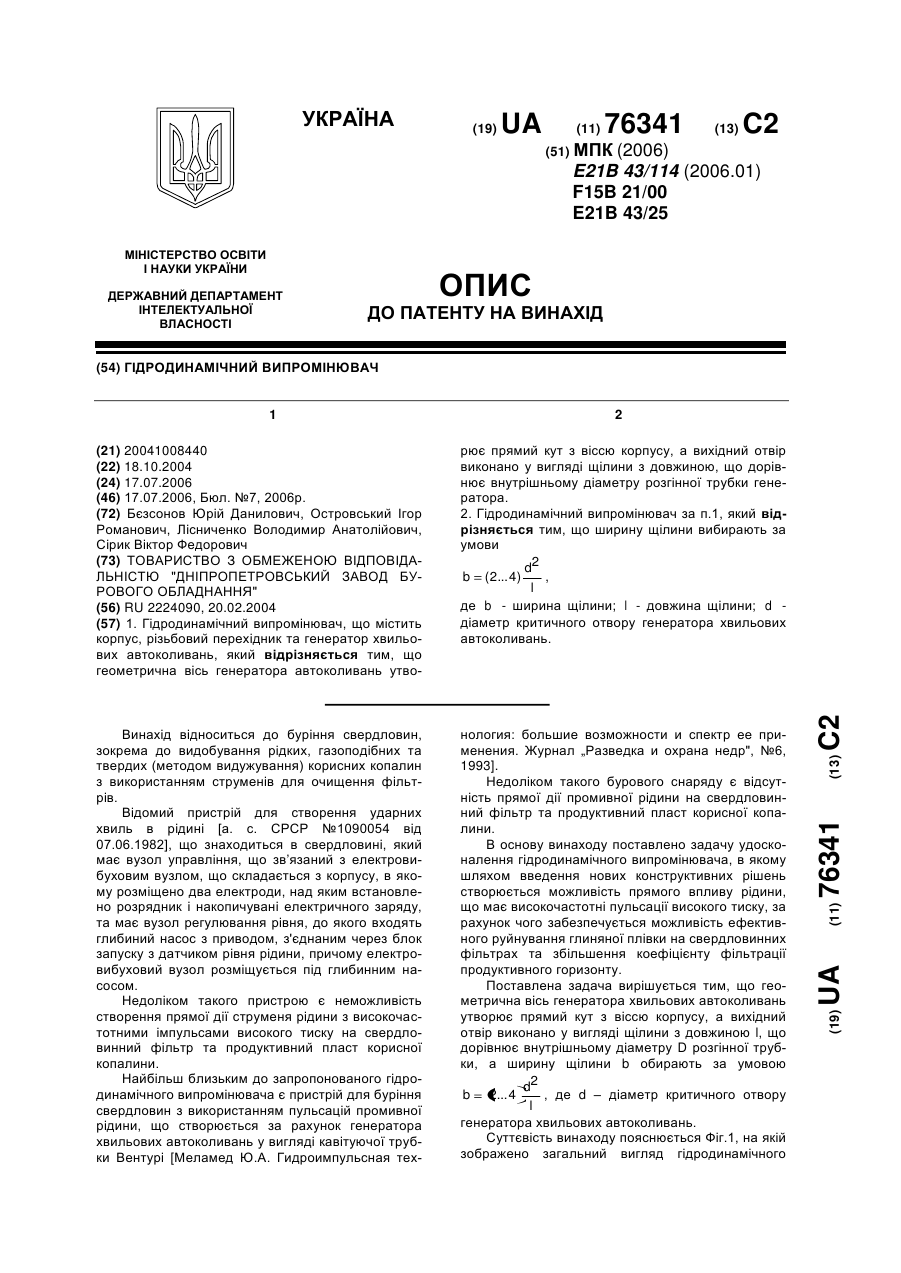

Номер патенту: 76341

Опубліковано: 17.07.2006

Автори: Сірик Віктор Федорович, Бєзсонов Юрій Данилович, Островський Ігор Романович, Лісниченко Володимир Анатолійович

МПК: E21B 43/25, E21B 43/114, F15B 21/00 ...

Мітки: гідродинамічний, випромінювач

Формула / Реферат:

1. Гідродинамічний випромінювач, що містить корпус, різьбовий перехідник та генератор хвильових автоколивань, який відрізняється тим, що геометрична вісь генератора автоколивань утворює прямий кут з віссю корпусу, а вихідний отвір виконано у вигляді щілини з довжиною, що дорівнює внутрішньому діаметру розгінної трубки генератора.2. Гідродинамічний випромінювач за п. 1, який відрізняється тим, що ширину щілини вибирають за...

Номер патенту: 7985

Опубліковано: 15.07.2005

Автори: Шульга Анатолій Михайлович, Хомин Іван Іванович, Світлицький Віктор Михайлович, Троцький Василь Пилипович

МПК: E21B 43/114

Мітки: перфоратор, гідромеханічний

Формула / Реферат:

Перфоратор гідромеханічний, що включає корпус з пробійниками, пробійники обладнано пластинчатими пружинами, які встановлено з зовнішньої сторони пробійників, і зворотними пружинами, які встановлено в гніздах корпусу, підпружинений поршень з конусним штоком з перепускним клапаном, циліндр з каналом для з'єднання надпоршневої і підпоршневої порожнин для контролю нижнього положення поршня в циліндрі, який відрізняється тим, що перфоратор...

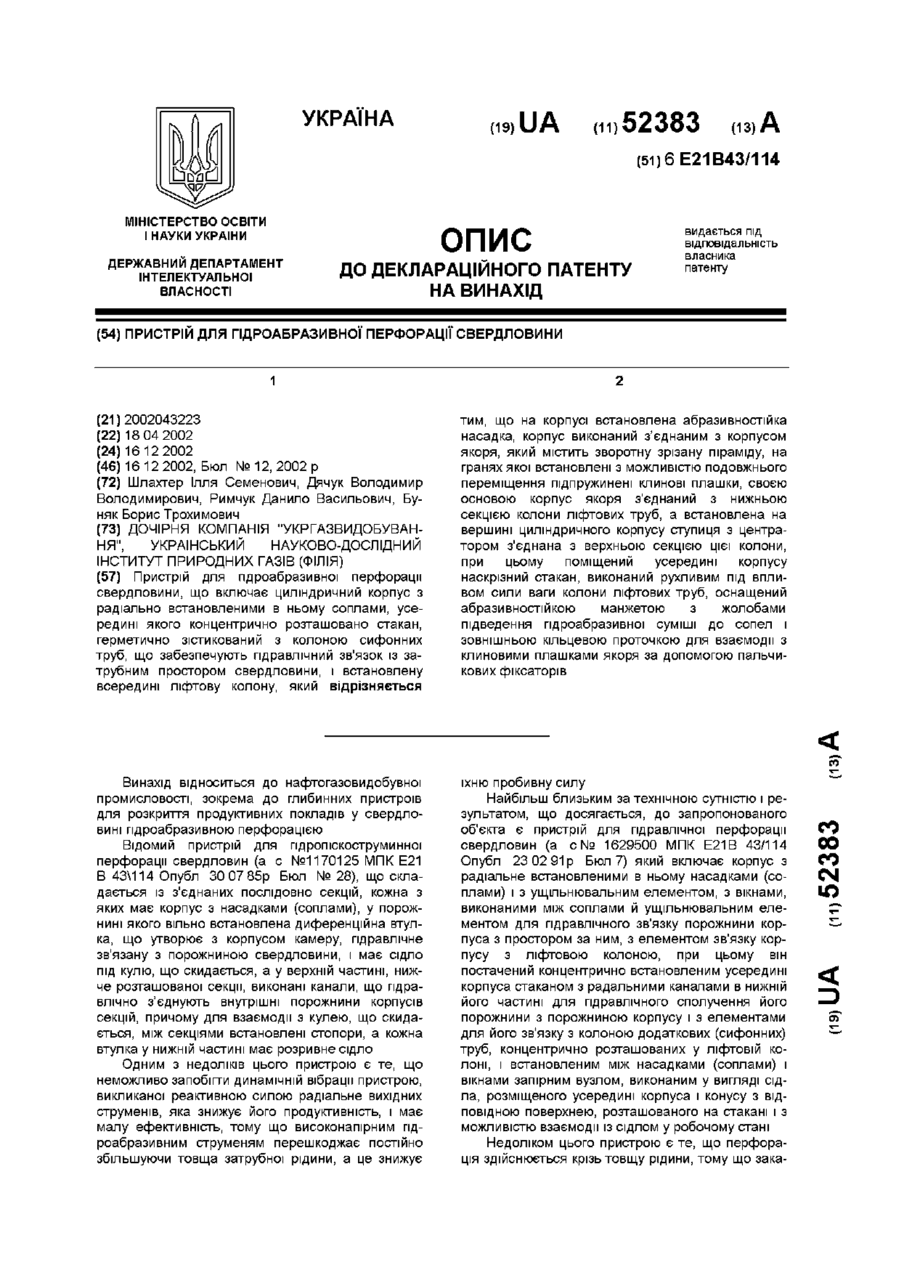

Номер патенту: 52383

Опубліковано: 16.12.2002

Автори: Шлахтер Ілля Семенович, Римчук Данило Васильович, Буняк Борис Трохимович, Дячук Володимир Володимирович

МПК: E21B 43/114

Мітки: перфорації, пристрій, свердловини, гідроабразивної

Формула / Реферат:

Пристрій для гідроабразивної перфорації свердловини, що включає циліндричний корпус з радіально встановленими в ньому соплами, усередині якого концентрично розташовано стакан, герметично зістикований з колоною сифонних труб, що забезпечують гідравлічний зв'язок із затрубним простором свердловини, і встановлену всередині ліфтову колону, який відрізняється тим, що на корпусі встановлена абразивностійка насадка, корпус виконаний з’єднаним з...

Номер патенту: 50675

Опубліковано: 15.10.2002

Автори: Локтєв Андрій Валентинович, Трубенко Олександр Миколайович, Орлов Олександр Олександрович, Омельченко Валерій Григорович

МПК: G01V 3/00, E21B 43/114

Мітки: розкриття, вогнерізальний, перфоратор, нафтогазоносних, свердловинах, пластів

Формула / Реферат:

Вогнерізальний перфоратор для розкриття нафтогазоносних пластів свердловини, що містить корпус та засіб для розкриття пласта, який відрізняється тим, що як засіб для розкриття пласта використано ракетне паливо з відповідним каталізатором, причому корпус обладнаний камерами для палива та каталізатора і форсунками для утворення вогняного струменя.

Номер патенту: 37471

Опубліковано: 15.05.2001

Автори: Степанчиков Олександр Омелянович, Гвоздевич Олег Васильович, Стефаник Юрій Васильович

МПК: E21B 43/114

Мітки: пристрій, спосіб, здійснення, гідроперфорації, свердловинної

Формула / Реферат:

1. Спосіб свердловинної гідроперфорації, при якому спускають в свердловину на колоні насосно-компресорних труб /НКТ/ відхильник, створюють в стінці обсадної колони   напроти вихідного отвору   відхильника вікно методом гідроабразивного струменевого впливу, герметично розміщують над відхильником гідроприводу трубчатий гнучкий зонд з соплом на кінці, закачують в порожнину НКТ і зонда рідину під тиском, просувають зонд всередину відхильника до...

Номер патенту: 37470

Опубліковано: 15.05.2001

Автори: Стефаник Юрій Васильович, Гвоздевич Олег Васильович, Степанчиков Олександр Омелянович

МПК: E21B 43/114

Мітки: сопловий, свердловинного, гідроперфоратора, насадок

Формула / Реферат:

Сопловий насадок свердловинного гідроперфоратора, який встановлено на кінці гнучкого трубного зонда і який складається з упора, розміщеного в центрі насадка, а також з сопел, розміщених по колу в основі упора, який відрізняється тим, що упор виконаний у вигляді порожнистого конуса, оберненого вершиною в бік руху зонда, осі сопел, розміщених в основі упора, паралельні до його осі, а на бічній поверхні порожнистого конуса-упора розміщені...

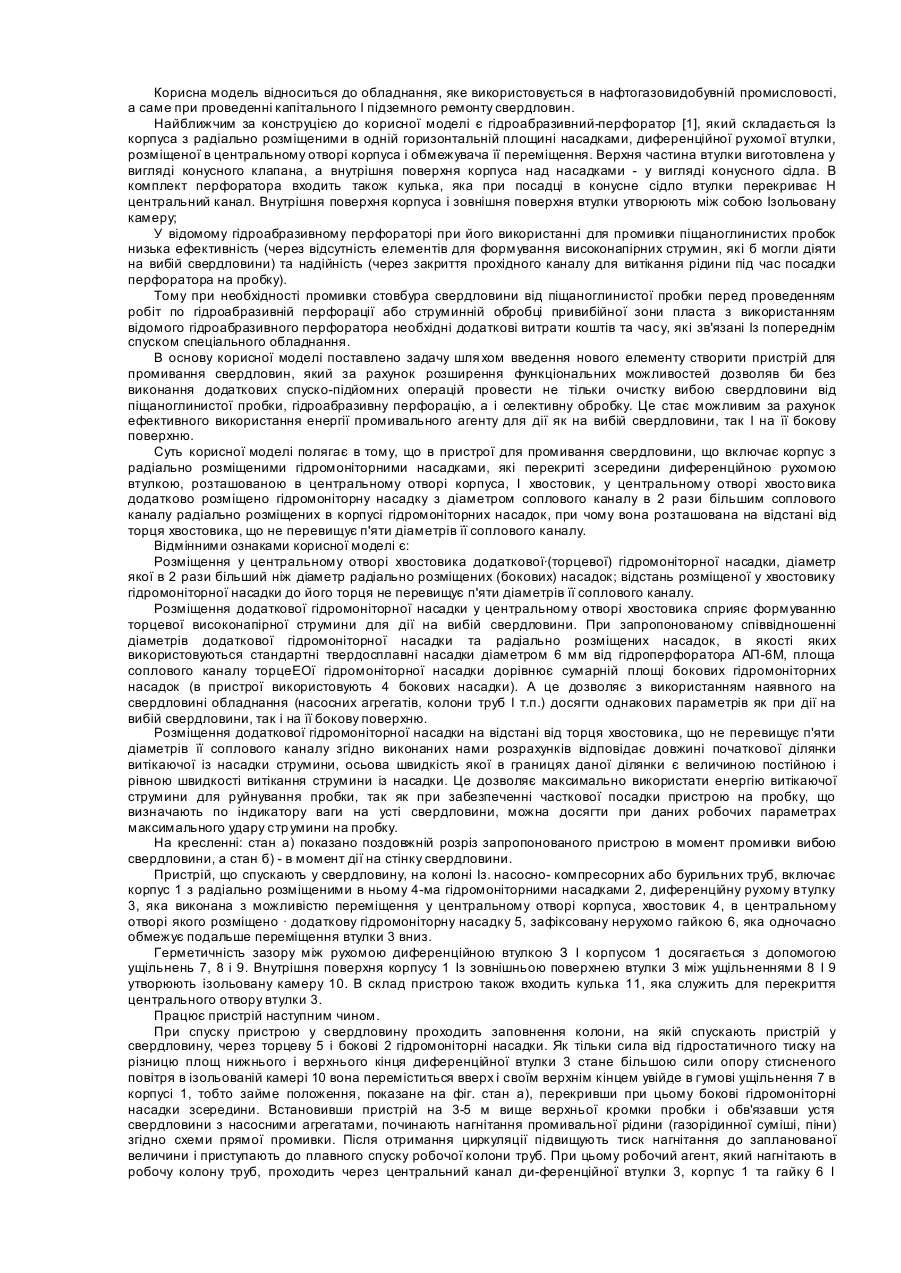

Номер патенту: 172

Опубліковано: 30.06.1998

Автори: Рибчак Омел"ян Володимирович, Назарук Станіслав Володимирович, Гаркот Василь Степанович, Іванов Вячеслав Юркович, Петрунін Станіслав Костянтинович

МПК: E21B 43/114

Мітки: пристрій, промивання, свердловини

Формула / Реферат:

Пристрій для промивання свердловин, що включає корпус з радіально розміщеними гідромоніторними насадками, які перекриті зсередини диференційною рухомою втулкою, розміщеною в центральному отворі корпуса, і хвостовик, який відрізняється тим, що у центральному отворі хвостовика додатково розміщено гідромоніторну насадку з діаметром соплового каналу у два рази більшим соплового каналу радіально розміщених в корпусі гідромоніторних насадок, при...

Номер патенту: 16151

Опубліковано: 29.08.1997

Автори: Степанчиков Олександр Омелянович, Фаткуллін Шаміль Хуснуллович, Гвоздевич Олег Васильович, Васючков Юрій Федорович, Ісланов Ренад Галєєвич

МПК: E21B 43/114

Мітки: спосіб, пласта, гідроперфорації

Формула / Реферат:

Способ гидроперфорации пласта, включаю­щий спуск в скважину гидроперфоратора, нагнета­ние в него жидкости и газа, продвижение гибкой трубки перфоратора в пласт по мере создания ка­нала, прекращение нагнетания жидкости после полного выдвижения трубки в пласт и промывку канала и забоя скважины, отличающийся тем, что, с целью повышения эффективности процесса за счет увеличения скорости образования канала и выноса из него отработанной жидкости,...

Номер патенту: 15962

Опубліковано: 29.08.1997

Автори: Скіра Володимир Васильович, Баширов Віктор Васильович, Васючков Юрій Федорович, Гвоздевич Олег Васильович, Степанчиков Олександр Омелянович

МПК: E21B 43/00, E21B 43/114

Мітки: свердловинний, гідроперфоратор

Формула / Реферат:

Скважинный гидроперфоратор, включаю­щий колонну труб с отклонителем в нижнем конце, гибкий полый подвижный рабочий орган с соплом на нижнем конце и перфорационным отверстием в стенке его верхней части, обойму с уплотняющим элементом, охватывающую рабочий орган и установленную с возможностью осевого перемещения рабочего органа относительно нее при герметичной посадке на отклонитель, и механическую тягу, связанную с рабочим органом и выведенную...

Номер патенту: 15961

Опубліковано: 29.08.1997

Автори: Баширов Віктор Васильович, Лобода Роман Богданович, Гвоздевич Олег Васильович, Васючков Юрій Федорович, Степанчиков Олександр Омелянович

МПК: F04B 47/00, E21B 43/114

Мітки: гідромонітор

Формула / Реферат:

Гидромонитор, содержащий установленные в затрубном пространстве скважины, последова­тельно соединенные между собой и размещенные в ее неподвижной колонне труб перфорированную колонну насосных труб, цилиндре боковыми окна­ми в его стенке и отклонитель с зондом, располо­женный в цилиндре, и связанный с зондом поршень с центральным осевым и радиальными каналами, а также с кольцевой канавкой на его наружной по­верхности, выполненной с...

Номер патенту: 12603

Опубліковано: 28.02.1997

Автори: Лобода Роман Богданович, Копач Ігор Васильович, Степанчиков Олександр Омелянович

МПК: E21B 43/114

Мітки: свердловинний, гідроперфоратор

Формула / Реферат:

Скважинный гидроперфоратор, включаю­щий отклонитель, соединенный с нагнетательной колонной насосно-компрессорных труб (НКТ), гибкий трубчатый зонд с соплом на конце, установ­ленный с возможностью осевого перемещения под действием поршня гидропривода выдвижения зон­да, и датчики положения, взаимодействующие С поршнем, отличающийся тем, что поршень снаб­жен постоянным магнитом, а в стенках гидроци­линдра установлены разнесенные по его длине с...

Номер патенту: 10706

Опубліковано: 25.12.1996

Автори: Копач Ігор Васильович, Лобода Роман Богданович, Степанчиков Олександр Омелянович

МПК: E21B 43/114

Мітки: свердловинний, зондовий, перфоратор

Формула / Реферат:

Скважинный зондовый перфоратор, включаю­щий корпус перфоратора, герметично соединенный с нагнетательной колонной насосно-компрессорных труб, гибкий трубчатый зонд с сопловой насадкой на конце, расположенный внутри корпуса патрубок-отклонитель зонда, гидропривод выдвижения зонда и резец с вертикальной режущей кромкой, отличаю­щийся тем, что перфоратор снабжен втулкой-центратором, установленной с возможностью осевого перемещения в вертикальном...

Номер патенту: 8200

Опубліковано: 29.03.1996

Автори: Черняков Олександр Маркович, Зільберман Володимир Йосипович

МПК: E21B 43/114

Мітки: тисків, спосіб, оконтурювання, пластових, високих, аномально, зон

Формула / Реферат:

Способ оконтуривлиия зон аномально высо­ких пластовых давлении, включающий бурение скважин, отличающийся тем, что, с целью пре­дупреждения осложнений при бурении глубоких скважин на площадях развития соляных штоков, выделяют индикаторную толщу в комплексе по­род, перекрывающих соляные штоки, определяют фоновую мощность этой толщи и по факту увели­чения се в направлении к штоку судят о наличии зоны аномально высокого пластового давления и ее...

Номер патенту: 6543

Опубліковано: 29.12.1994

Автори: Гвоздевич Олег Васильович, Степанчикова Ольга Орестівна, Степанчиков Олександр Омелянавич

МПК: E21B 43/114

Мітки: свердловинний, гідроперфоратор

Формула / Реферат:

(57) Скважинный гидроперфоратор, содержащий трубчатые рабочие органы, расположенные в цилиндрическомперфорированном контейнере, спускаемом на штангах внутрь колонны насоснокомпрессорных труб, в нижней части которой установлено опорное кольцо, сальниковые обоймы, уплотняющие рабочие органы, каждый из которых имеет сопло, размещенное на выдвигаемом конце, а на другом его конце выполнено боковое отверстие для ввода рабочей жидкости и установлен...

Номер патенту: 6542

Опубліковано: 29.12.1994

Автори: Степанчиков Олександр Омелянавич, Гвоздевич Олег Васильович

МПК: E21B 43/114

Мітки: свердловинний, гідроперфоратор

Формула / Реферат:

1. Скважинный гидроперфоратор, содержащий колонну насосно-компрессорных труб с отклонителем на конце, гидроцилиндр, поршень с гибкой трубкой, имеющей сопло, полость которой сообщена с надпоршневой полостью гидроцилиндра, и штангу, отличающийся тем, что он снабжен замком, полым перфорированным переводником и опорным кольцом с пружинным якорем, которое установлено на колонне насосно-компрессорных труб между отклонителем и гидроцилиндром, при...

Номер патенту: 6541

Опубліковано: 29.12.1994

Автори: Степанчиков Олександр Омелянович, Гвоздевич Олег Васильович

МПК: E21B 43/114

Мітки: гідроперфоратор, свердловинний

Формула / Реферат:

Скважинный гидроперфоратор, содержащий гибкий полый рабочий орган, на нижнем конце которого размещено сопло, а на верхнем конце расположен ограничитель его выдвижения, отклонитель рабочего органа, установленный на колонне насосно-компрессорных труб, обойму с эластичным сальником, охватывающую рабочий орган и расположенную с возможностью герметичной посадки над отклонителем, штангу, отличающийся тем, что он снабжен перфорированным кожухом,...
