Велика кліщовина крана для роздягнення злитків

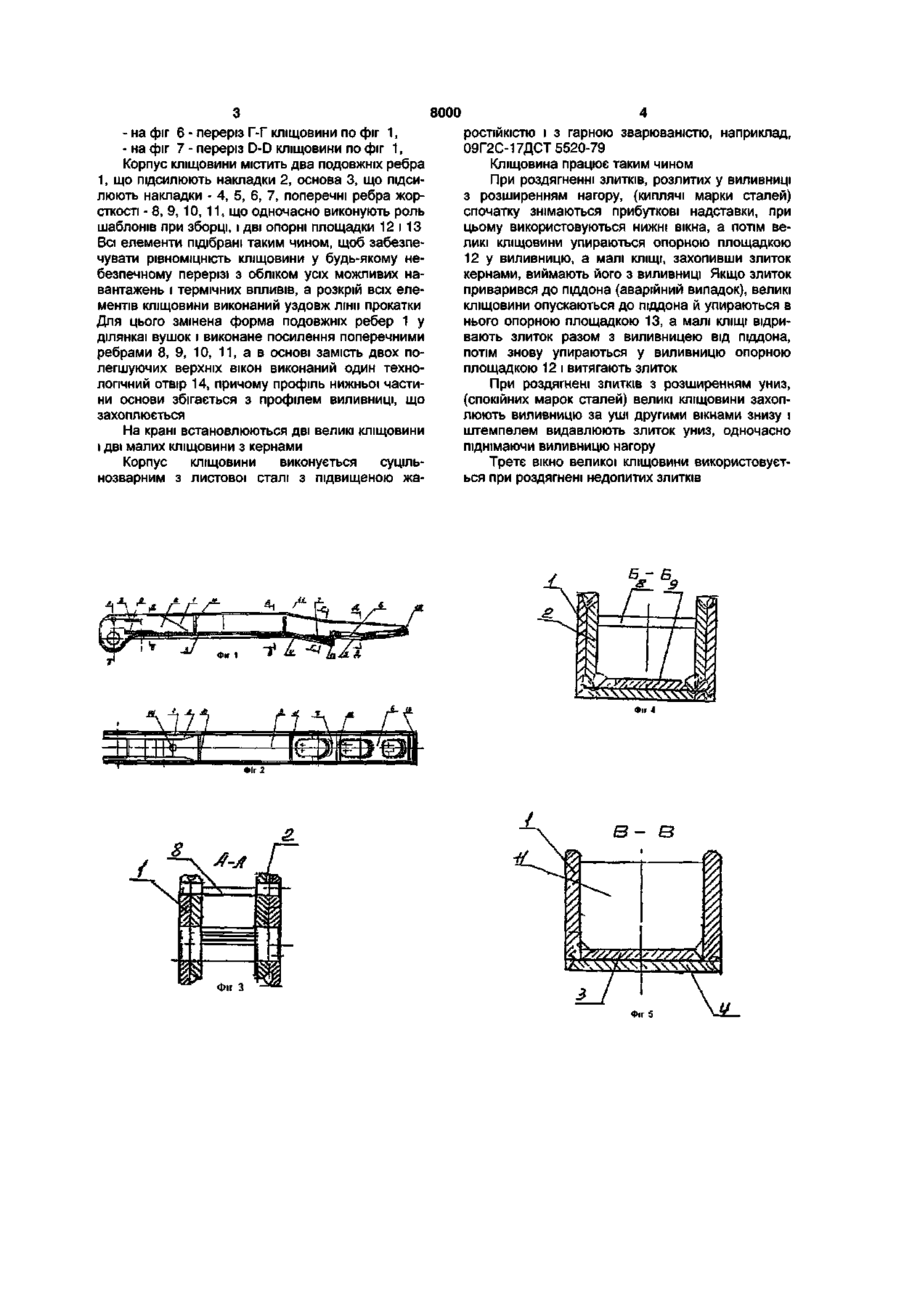

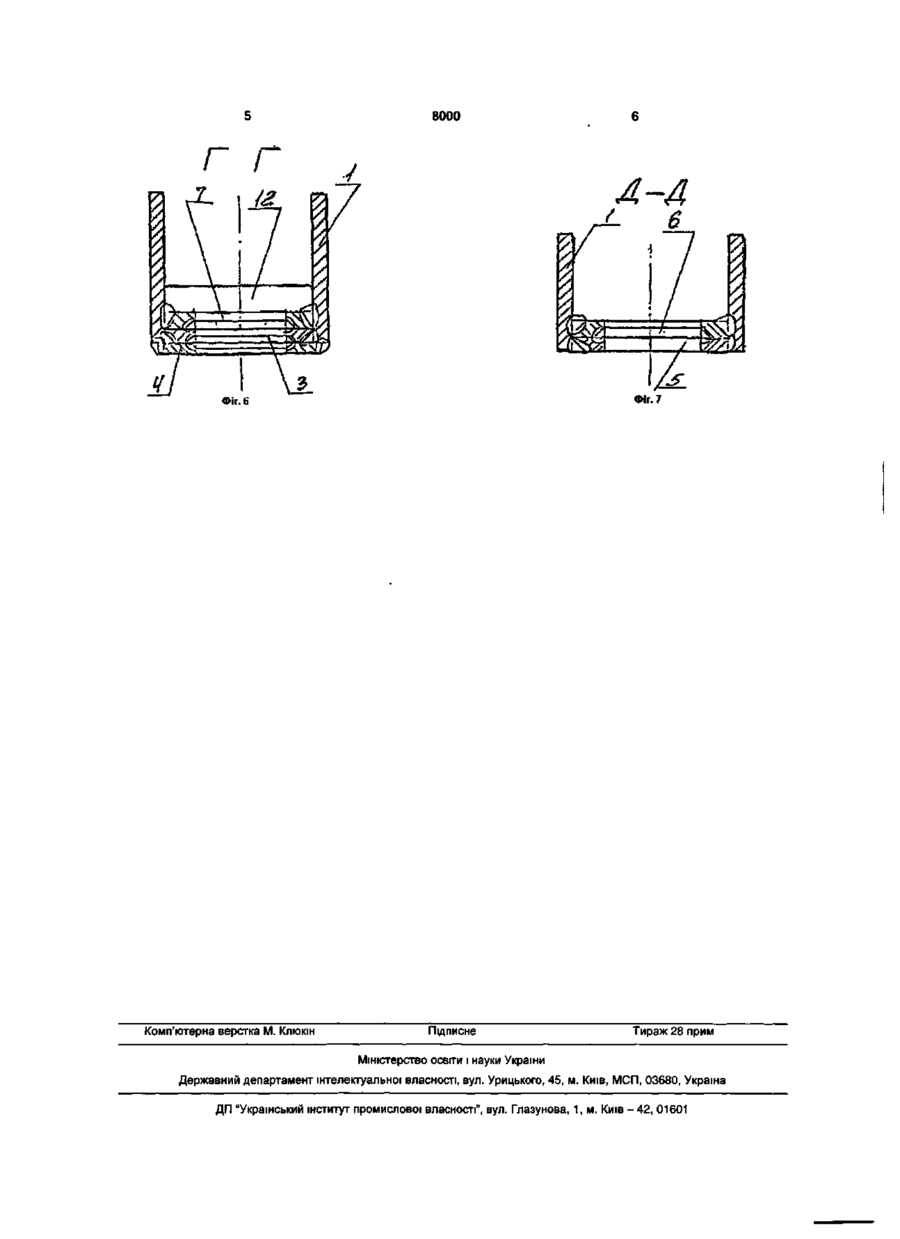

1. Велика кліщовина крана для роздягнення злитків, що містить корпус з основою, ребрами Корисна модель належить до металургійного устаткування, переважно для використання на кранах для роздягнення злитків. Найбільш близьким відомим технічним рішенням, обраним за прототип, є велика кліщовина крана для роздягнення злитків, що містить корпус з основою, ребрами жорсткості і вікнами для захоплення виливниць [див. кресл. Уралмашзавода № 3319.11.32 СБ, 1958 г.]. Корпус з ребрами жорсткості виконаний суцільнолитим. Корпус має два подовжніх ребра з вушками для кріплення і керування кліщовиною, поперечні ребра і основа з п'ятьма вікнами - двома верхніми для полегшення конструкції і трьома нижніми - робочими вікнами - для захоплення виливниць при роздягненні. Основа кліщовини має опорні площадки, а профіль його є копією профілю виливниць, що захоплюються, при роздягненні злитків. Відома велика кліщовина крана для гроздягнення злитків не має рівноміцної конструкції й у процесі експлуатації ламається в місцях різких перепадів висоти подовжніх ребер у ділянкаі вушок, верхніх вікон і в ділянкаі нижніх вікон, де крім перемінних навантажень - розтягання, стиску, вигину й удару впливають великі термічні перепади від -20°С до +250°С. У цих місцях кліщовина повинна мати більший запас міцності при +20°С, що б залишитися рівноміцною при +250°С. В основу корисної моделі поставлена задача підвищення запасу міцності в небезпечних пере жорсткості і вікнами для захоплення виливниць, яка відрізняється тим, що корпус виконаний суцільнозварним зі спеціальної листової жаростійкої сталі, а перерізи ребер жорсткості і основи підібрані за допомогою підсилюючих накладок таким чином, щоб забезпечити рівноміцність кліщовини при температурі до 250°С в ділянці вікон. 2. Кліщовина за п. 1, яка відрізняється тим, що розкрій всіх елементів кліщовини виконаний уздовж лінії прокатки, а полегшувальні вікна сполучені в одному технологічному отворі. різах при нагріванні до 250°С шляхом заміни литого корпуса на. суцільнозварний з жаростійкої сталі зі зміною форми ребер жорсткості і застосуванням посилюючих накладок. Поставлена задача вирішується тим, що у великій кліщовині крана для роздягнення злитків, що містить корпус з основою, ребрами жорсткості і вікнами для захоплення виливниць, відповідно до корисної моделі, корпус виконаний суцільнозварним зі спеціальної листової жаростійкої сталі, а перерізи ребер жорсткості і основи підібрані за допомогою підсилюючих накладок таким чином, що , забезпечити рівноміцність кліщовини при температурі до 250°С в ділянкаі вікон. Крім того, розкрій всіх елементів кліщовини виконаний уздовж лінії прокатки, а полегшувальні вікна сполучені в одному технологічному отворі. Нова сукупність обмежувальних і відмітних ознак пристрою, що заявляється, є причиною, а технічний результат, що досягається -підвищення запасу міцності у небезпечних перерізах при нагріванні до 250°С, його наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображене: - на фіг. 1 - загальний вид кліщовини; - на фіг. 2 - вид зверху кліщовини по фіг. 1; - на фіг. З - переріз А-А кліщовини по фіг. 1; - на фіг. 4 - переріз Б-Б кліщовини по фіг. 1; - на фіг. 5 - переріз В-В кліщовини по фіг. 1; 00 8000 - на фіг 6 - переріз Г-Г кліщовини по фіг 1, - на фіг 7 - переріз D-D кліщовини по фіг 1, Корпус кліщовини містить два подовжніх ребра 1, що підсилюють накладки 2, основа 3, що підсилюють накладки - 4, 5, 6, 7, поперечні ребра жорсткості - 8, 9, 10, 11, що одночасно виконують роль шаблонів при зборці, і дві опорні площадки 12 і 13 Всі елементи підібрані таким чином, щоб забезпечувати рівноміцність кліщовини у будь-якому небезпечному перерізі з обліком усіх можливих навантажень і термічних впливів, а розкрій всіх елементів кліщовини виконаний уздовж лінії прокатки Для цього змінена форма подовжніх ребер 1 у ділянкаї вушок і виконане посилення поперечними ребрами 8, 9, 10, 11, а в основі замість двох полегшуючих верхніх вікон виконаний один технологічний отвір 14, причому профіль нижньої частини основи збігається з профілем виливниці, що захоплюється На крані встановлюються дві великі кліщовини і дві малих кліщовини з кернами Корпус кліщовини виконується суцільнозварним з листової сталі з підвищеною жа ростійкістю і з гарною зварюваністю, наприклад, 09Г2С-17ДСТ 5520-79 Кліщовина працює таким чином При роздягненні злитків, розлитих у виливниці з розширенням нагору, (киплячі марки сталей) спочатку знімаються прибуткові надставки, при цьому використовуються нижні вікна, а потім великі кліщовини упираються опорною площадкою 12 у виливницю, а малі КЛІЩІ, захопивши злиток кернами, виймають його з виливниці Якщо злиток приварився до піддона (аварійний випадок), великі кліщовини опускаються до піддона й упираються в нього опорною площадкою 13, а малі КЛІЩІ відривають злиток разом з виливницею від піддона, потім знову упираються у виливницю опорною площадкою 12 і витягають злиток При роздягнені злитків з розширенням униз, (спокійних марок сталей) великі кліщовини захоплюють виливницю за уші другими вікнами знизу і штемпелем видавлюють злиток униз, одночасно піднімаючи виливницю нагору Третє вікно великої кліщовини використовується при роздягнені недопитих злитків плг d± в /V//7t//s Фіг З Фіг 5 в 1 8000 Г Г л-д Фіг. 7 Фіг. 6 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
