Підйомно-поворотний пристрій для злитків на приймальному рольгангу слябінга

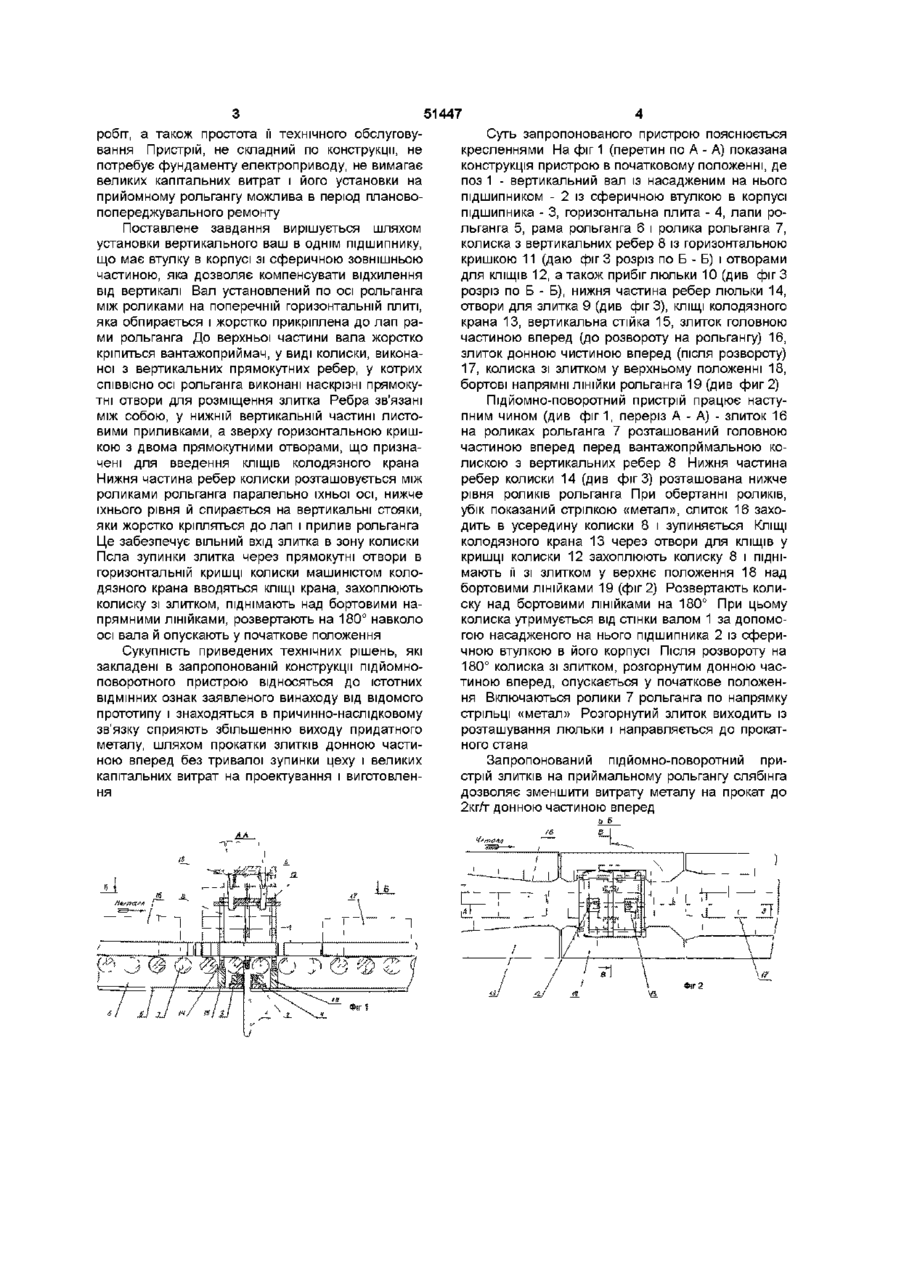

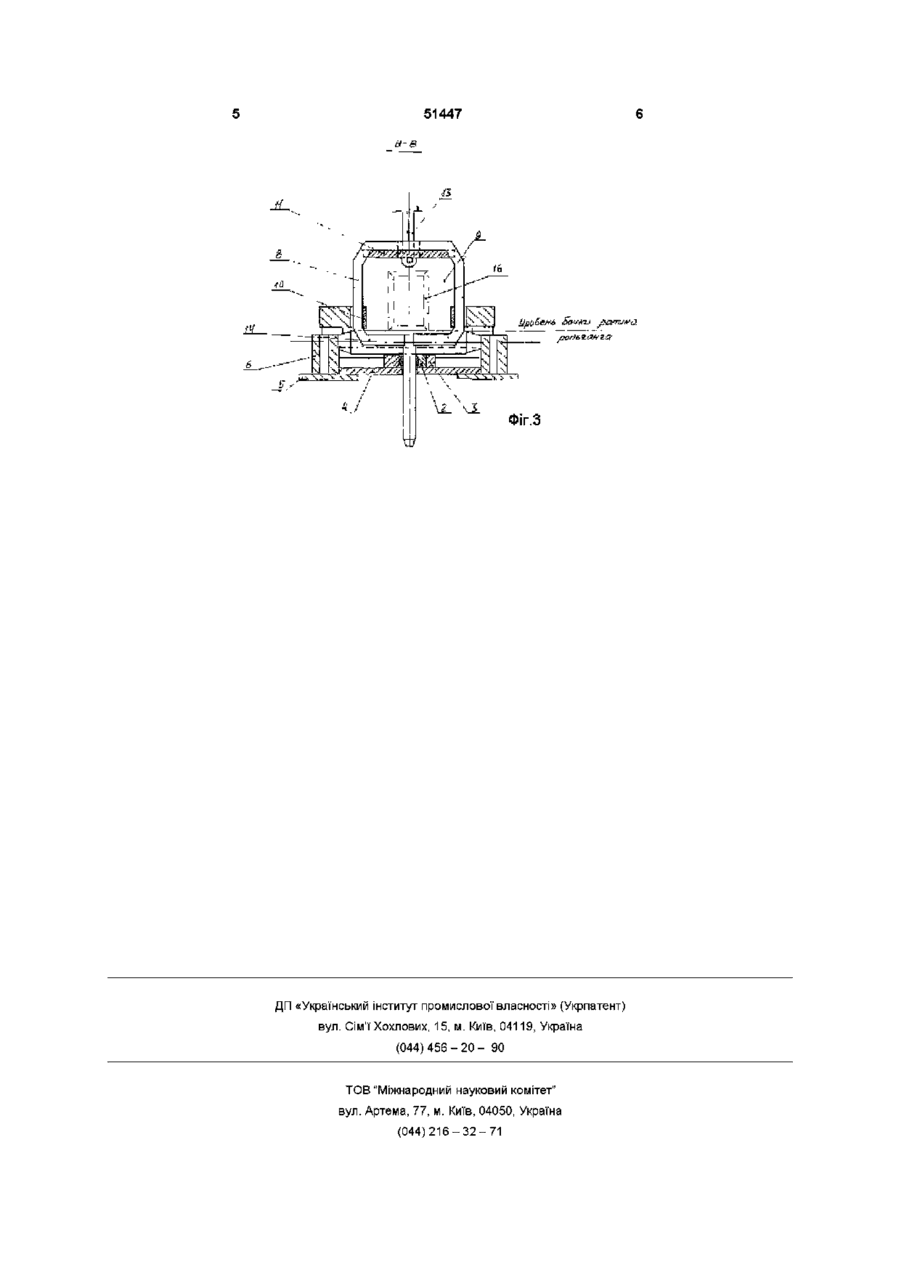

1 Підйомно-поворотний пристрій для злитків на приймальному рольгангу слябінга, що містить вертикальний вал, установлений по осі рольганга між роликами, до верхньої частини якого жорстко закріплений вантажоприймач, розташований нижче рівня роликів рольганга з можливістю його підйому й обертання, який відрізняється тим, що вертикальний вал встановлений в одному підшипнику зі сферичною втулкою в корпусі, що дозволяє компенсувати відхилення від вертикалі, підшипник закріплений на горизонтальній плиті, жорстко встановленій на лапах рами рольганга 2 Пристрій по п 1 , який відрізняється тим, що вантажоприймач виконаний у вигляді колиски з вертикальних прямокутних ребер із наскрізними отворами для розміщення злитка, ребра зв'язані між собою у нижній вертикальній частині листовими приливками, а зверху - горизонтальною кришкою з двома прямокутними отворами для введення КЛІЩІВ колодязного крана 3 Пристрій по пп 1, 2, який відрізняється тим, що нижня частина ребер колиски розташована між роликами рольганга паралельно їхній осі і нижче їхнього рівня і спирається на вертикальні стояки, які жорстко прикріплені до лап і приливків рольганга Винахід відноситься до підйомно-поворотних пристроїв цехів на підприємствах чорної металурги Ц пристрої застосовують із метою економії металу, що утворюється від прокатки злитків донною частиною вперед, за рахунок зменшення обрізі ВІДОМІ різні пристрої повороту злитків на 180° на приймальному рольгангу обтискальних цехів для прокатки донною частиною вперед, наприклад, «Поворотний стіл» (див видавництво «Металургія», Москва 1971 р , стор 32, 33 мал 11), «Поворотний стіл для злитків у лінії прийомного рольганга блюмінгу» ( див А А Корольов «Механічне устаткування прокатних і трубних цехів», Москва «Металургія», 1987р , стор 157, мал IV 2 ), «Поворотний пристрій» , (креслення НКМЗ №013604) З відомих найбільш близьким по технічній суті є «Підйомно-поворотний пристрій із вантажоприймачем у виді верхньої хрестовині в лінії робочого рольганга товстолистового стана» (див А А Корольов «Механічне устаткування прокатних і трубних цехів», Москва «Металургія», стор 159, мал IV 4 ) Пристрій містить литий корпус із лапами, що спираються на фундамент Усередині корпуса вста новлений у двох підшипниках вертикальний вад, розташований між роликами по осі рольганга, на верхньому вертикального вала закріплений вантажоприймач, розташований нижче рівня роликів рольганга Привід підйому і повороту вантажоприймача з ватом здійснюється від окремих електродвигунів, через черв'ячні і циліндричні шестірні змонтовані в литому корпусі Ця конструкція узята за прототип Недоліком цього підйомно-поворотного пристрою є складність і громіздкість конструкції і трудомісткість обслуговування пристрою, жене дозволяє використовувати його в діючих цехах через неможливість виконання великого об'єму будівельне-монтажних робіт без зупинки виробництва, а також наявність електроприводів, котрі знаходяться нижче нульової ВІДМІТКИ, це приводить до заливання їх прохолоджу вальною водою і засипання окалиною Усе це приводить до виходу електропривода з ладу і тягне за собою тривалий простій цеху В основу винаходу поставлене завдання - максимальне спрощення конструкції підйомноповоротного пристрою, виключення будівельних ю 51447 робіт, а також простота її технічного обслуговування Пристрій, не складний по конструкції, не потребує фундаменту електроприводу, не вимагає великих капітальних витрат і його установки на прийомному рольгангу можлива в період плановопопереджувального ремонту Поставлене завдання вирішується шляхом установки вертикального ваш в однім підшипнику, що має втулку в корпусі зі сферичною зовнішньою частиною, яка дозволяє компенсувати відхилення від вертикалі Вал установлений по осі рольганга між роликами на поперечній горизонтальній плиті, яка обпирається і жорстко прикріплена до лап рами рольганга До верхньої частини вала жорстко кріпиться вантажоприймач, у виді колиски, виконаної з вертикальних прямокутних ребер, у котрих СПІВВІСНО осі рольганга виконані наскрізні прямокутні отвори для розміщення злитка Ребра зв'язані між собою, у нижній вертикальній частині листовими приливками, а зверху горизонтальною кришкою з двома прямокутними отворами, що призначені для введення КЛІЩІВ колодязного крана Нижня частина ребер колиски розташовується між роликами рольганга паралельно їхньої осі, нижче їхнього рівня й спирається на вертикальні стояки, яки жорстко кріпляться до лап і прилив рольганга Це забезпечує вільний вхід злитка в зону колиски Псла зупинки злитка через прямокутні отвори в горизонтальній кришці колиски машиністом колодязного крана вводяться КЛІЩІ крана, захоплюють колиску зі злитком, піднімають над бортовими напрямними лінійками, розвертають на 180° навколо осі вала й опускають у початкове положення Сукупність приведених технічних рішень, які закладені в запропонованій конструкції підйомноповоротного пристрою відносяться до істотних ВІДМІННИХ ознак заявленого винаходу від відомого прототипу і знаходяться в причинно-наслідковому зв'язку сприяють збільшенню виходу придатного металу, шляхом прокатки злитків донною частиною вперед без тривалої зупинки цеху і великих капітальних витрат на проектування і виготовлення Суть запропонованого пристрою пояснюється кресленнями На фіг 1 (перетин по А - А) показана конструкція пристрою в початковому положенні, де поз 1 - вертикальний вал із насадженим на нього підшипником - 2 із сферичною втулкою в корпусі підшипника - 3, горизонтальна плита - 4, лапи рольганга 5, рама рольганга 6 і ролика рольганга 7, колиска з вертикальних ребер 8 із горизонтальною кришкою 11 (даю фіг 3 розріз по Б - Б) і отворами для кліщів 12, а також прибіг люльки 10 (див фіг З розріз по Б - Б), нижня частина ребер люльки 14, отвори для злитка 9 (див фігЗ), КЛІЩІ КОЛОДЯЗНОГО крана 13, вертикальна стійка 15, злиток головною частиною вперед (до розвороту на рольгангу) 16, злиток донною чистиною вперед (після розвороту) 17, колиска зі злитком у верхньому положенні 18, бортові напрямні ЛІНІЙКИ рольганга 19 (див фиг 2) Підйомно-поворотний пристрій працює наступним чином (див фіг1, переріз А - А) - злиток 16 на роликах рольганга 7 розташований головною частиною вперед перед вантажопрймальною колискою з вертикальних ребер 8 Нижня частина ребер колиски 14 (див фігЗ) розташована нижче рівня роликів рольганга При обертанні роликів, убік показаний стрілкою «метал», слиток 16 заходить в усередину колиски 8 і зупиняється КЛІЩІ колодязного крана 13 через отвори для КЛІЩІВ у кришці колиски 12 захоплюють колиску 8 і піднімають її зі злитком у верхнє положення 18 над бортовими лінійками 19 (фіг 2) Розвертають колиску над бортовими лінійками на 180° При цьому колиска утримується від стінки валом 1 за допомогою насадженого на нього підшипника 2 із сферичною втулкою в його корпусі Після розвороту на 180° колиска зі злитком, розгорнутим донною частиною вперед, опускається у початкове положення Включаються ролики 7 рольганга по напрямку стрільці «метал» Розгорнутий злиток виходить із розташування люльки і направляється до прокатного стана Запропонований підйомно-поворотний пристрій злитків на приймальному рольгангу слябінга дозволяє зменшити витрату металу на прокат до 2кгл~ донною частиною вперед 51447 н-в Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
