Спосіб свердловинного гідровидобутку корисних копалин

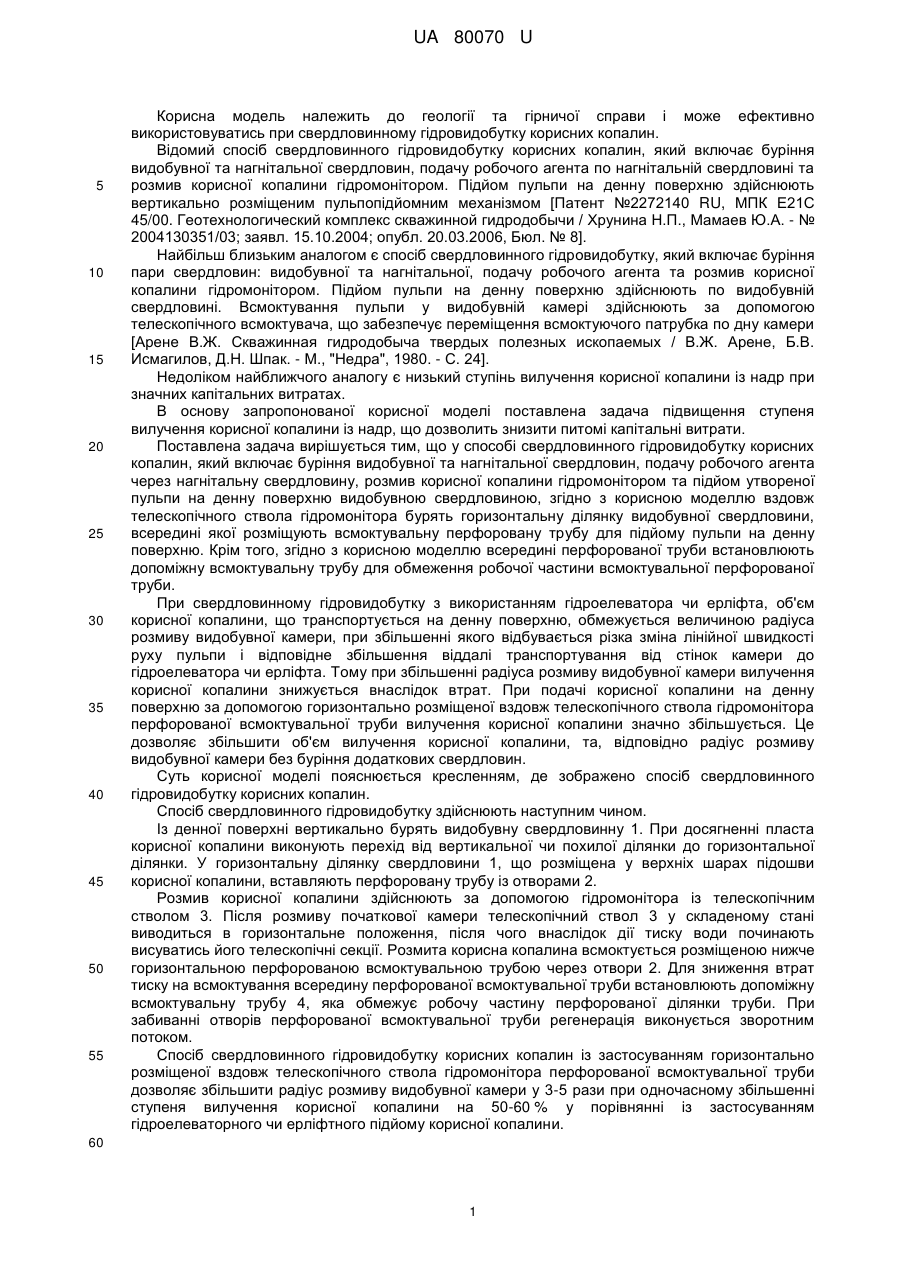

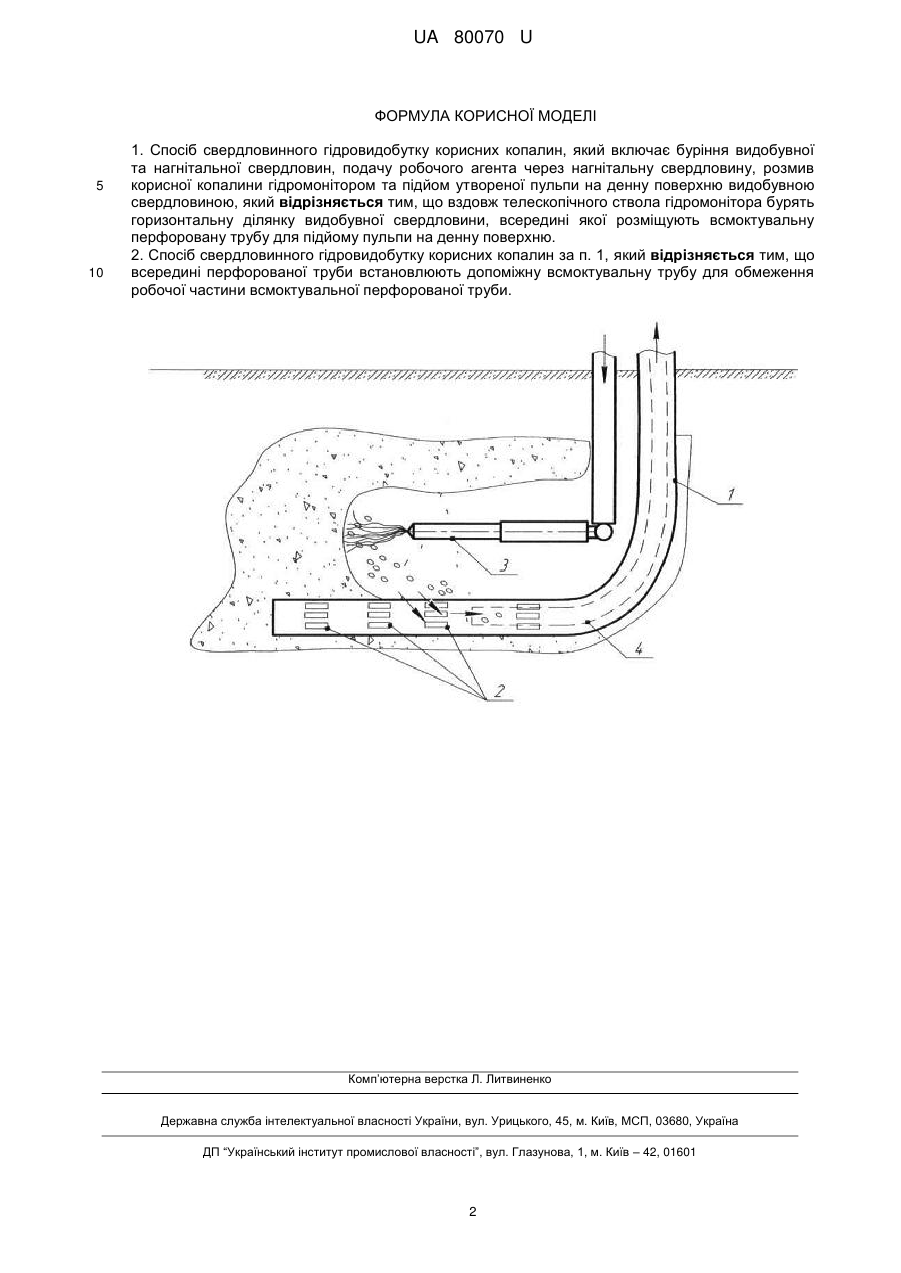

Реферат: Спосіб свердловинного гідровидобутку корисних копалин включає буріння видобувної та нагнітальної свердловин, подачу робочого агента, розмив корисної копалини гідромонітором та підйом утвореної пульпи на денну поверхню. Всередині видобувної свердловини розміщують всмоктувальну перфоровану трубу, всередині якої встановлюють допоміжну всмоктувальну трубу для обмеження робочої частини всмоктувальної перфорованої труби. UA 80070 U (54) СПОСІБ СВЕРДЛОВИННОГО ГІДРОВИДОБУТКУ КОРИСНИХ КОПАЛИН UA 80070 U UA 80070 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геології та гірничої справи і може ефективно використовуватись при свердловинному гідровидобутку корисних копалин. Відомий спосіб свердловинного гідровидобутку корисних копалин, який включає буріння видобувної та нагнітальної свердловин, подачу робочого агента по нагнітальній свердловині та розмив корисної копалини гідромонітором. Підйом пульпи на денну поверхню здійснюють вертикально розміщеним пульпопідйомним механізмом [Патент №2272140 RU, МПК Е21С 45/00. Геотехнологический комплекс скважинной гидродобычи / Хрунина Н.П., Мамаев Ю.А. - № 2004130351/03; заявл. 15.10.2004; опубл. 20.03.2006, Бюл. № 8]. Найбільш близьким аналогом є спосіб свердловинного гідровидобутку, який включає буріння пари свердловин: видобувної та нагнітальної, подачу робочого агента та розмив корисної копалини гідромонітором. Підйом пульпи на денну поверхню здійснюють по видобувній свердловині. Всмоктування пульпи у видобувній камері здійснюють за допомогою телескопічного всмоктувача, що забезпечує переміщення всмоктуючого патрубка по дну камери [Арене В.Ж. Скважинная гидродобыча твердых полезных ископаемых / В.Ж. Арене, Б.В. Исмагилов, Д.Н. Шпак. - М., "Недра", 1980. - С. 24]. Недоліком найближчого аналогу є низький ступінь вилучення корисної копалини із надр при значних капітальних витратах. В основу запропонованої корисної моделі поставлена задача підвищення ступеня вилучення корисної копалини із надр, що дозволить знизити питомі капітальні витрати. Поставлена задача вирішується тим, що у способі свердловинного гідровидобутку корисних копалин, який включає буріння видобувної та нагнітальної свердловин, подачу робочого агента через нагнітальну свердловину, розмив корисної копалини гідромонітором та підйом утвореної пульпи на денну поверхню видобувною свердловиною, згідно з корисною моделлю вздовж телескопічного ствола гідромонітора бурять горизонтальну ділянку видобувної свердловини, всередині якої розміщують всмоктувальну перфоровану трубу для підйому пульпи на денну поверхню. Крім того, згідно з корисною моделлю всередині перфорованої труби встановлюють допоміжну всмоктувальну трубу для обмеження робочої частини всмоктувальної перфорованої труби. При свердловинному гідровидобутку з використанням гідроелеватора чи ерліфта, об'єм корисної копалини, що транспортується на денну поверхню, обмежується величиною радіуса розмиву видобувної камери, при збільшенні якого відбувається різка зміна лінійної швидкості руху пульпи і відповідне збільшення віддалі транспортування від стінок камери до гідроелеватора чи ерліфта. Тому при збільшенні радіуса розмиву видобувної камери вилучення корисної копалини знижується внаслідок втрат. При подачі корисної копалини на денну поверхню за допомогою горизонтально розміщеної вздовж телескопічного ствола гідромонітора перфорованої всмоктувальної труби вилучення корисної копалини значно збільшується. Це дозволяє збільшити об'єм вилучення корисної копалини, та, відповідно радіус розмиву видобувної камери без буріння додаткових свердловин. Суть корисної моделі пояснюється кресленням, де зображено спосіб свердловинного гідровидобутку корисних копалин. Спосіб свердловинного гідровидобутку здійснюють наступним чином. Із денної поверхні вертикально бурять видобувну свердловинну 1. При досягненні пласта корисної копалини виконують перехід від вертикальної чи похилої ділянки до горизонтальної ділянки. У горизонтальну ділянку свердловини 1, що розміщена у верхніх шарах підошви корисної копалини, вставляють перфоровану трубу із отворами 2. Розмив корисної копалини здійснюють за допомогою гідромонітора із телескопічним стволом 3. Після розмиву початкової камери телескопічний ствол 3 у складеному стані виводиться в горизонтальне положення, після чого внаслідок дії тиску води починають висуватись його телескопічні секції. Розмита корисна копалина всмоктується розміщеною нижче горизонтальною перфорованою всмоктувальною трубою через отвори 2. Для зниження втрат тиску на всмоктування всередину перфорованої всмоктувальної труби встановлюють допоміжну всмоктувальну трубу 4, яка обмежує робочу частину перфорованої ділянки труби. При забиванні отворів перфорованої всмоктувальної труби регенерація виконується зворотним потоком. Спосіб свердловинного гідровидобутку корисних копалин із застосуванням горизонтально розміщеної вздовж телескопічного ствола гідромонітора перфорованої всмоктувальної труби дозволяє збільшити радіус розмиву видобувної камери у 3-5 рази при одночасному збільшенні ступеня вилучення корисної копалини на 50-60 % у порівнянні із застосуванням гідроелеваторного чи ерліфтного підйому корисної копалини. 60 1 UA 80070 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб свердловинного гідровидобутку корисних копалин, який включає буріння видобувної та нагнітальної свердловин, подачу робочого агента через нагнітальну свердловину, розмив корисної копалини гідромонітором та підйом утвореної пульпи на денну поверхню видобувною свердловиною, який відрізняється тим, що вздовж телескопічного ствола гідромонітора бурять горизонтальну ділянку видобувної свердловини, всередині якої розміщують всмоктувальну перфоровану трубу для підйому пульпи на денну поверхню. 2. Спосіб свердловинного гідровидобутку корисних копалин за п. 1, який відрізняється тим, що всередині перфорованої труби встановлюють допоміжну всмоктувальну трубу для обмеження робочої частини всмоктувальної перфорованої труби. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
