Рятувальний жилет п’ятигорця

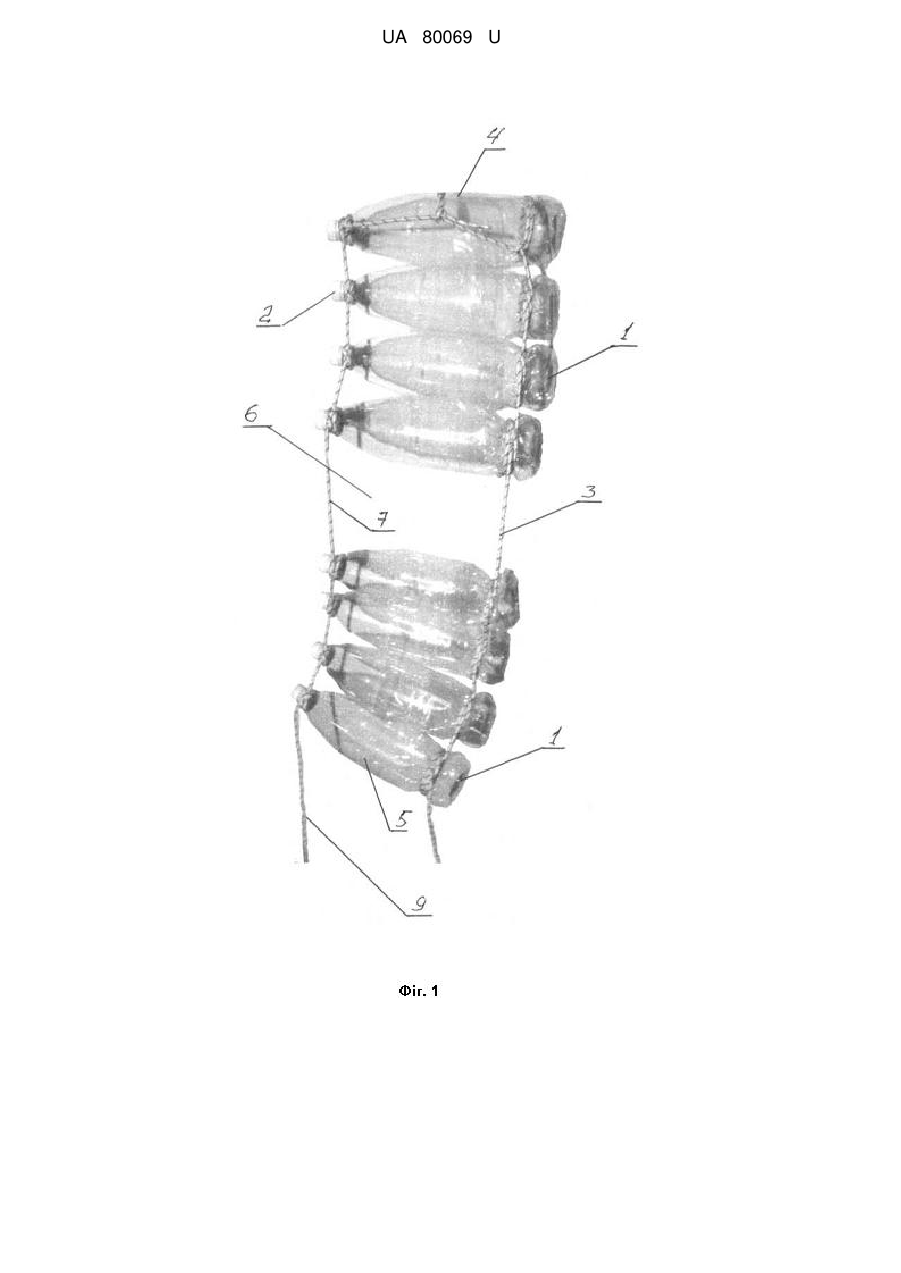

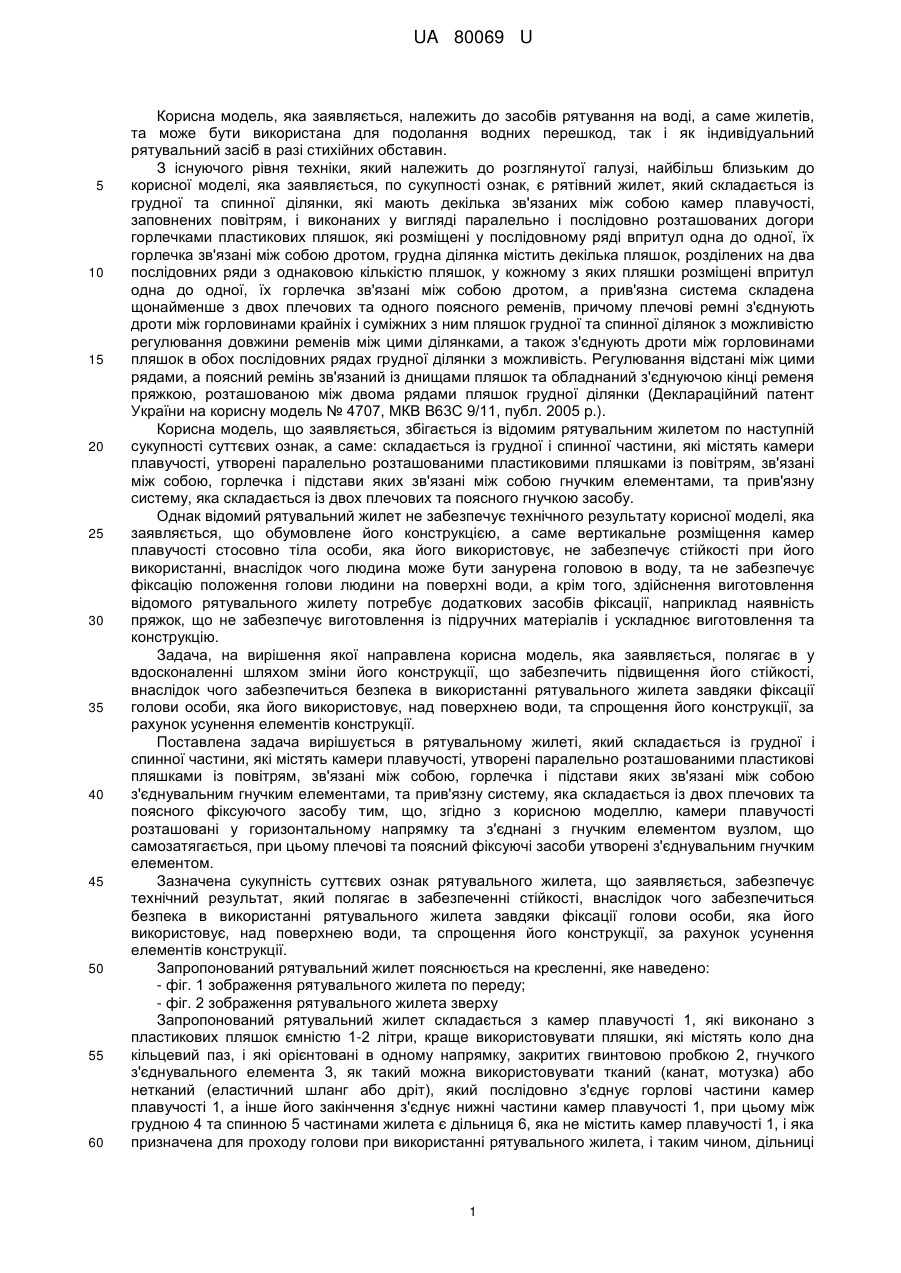

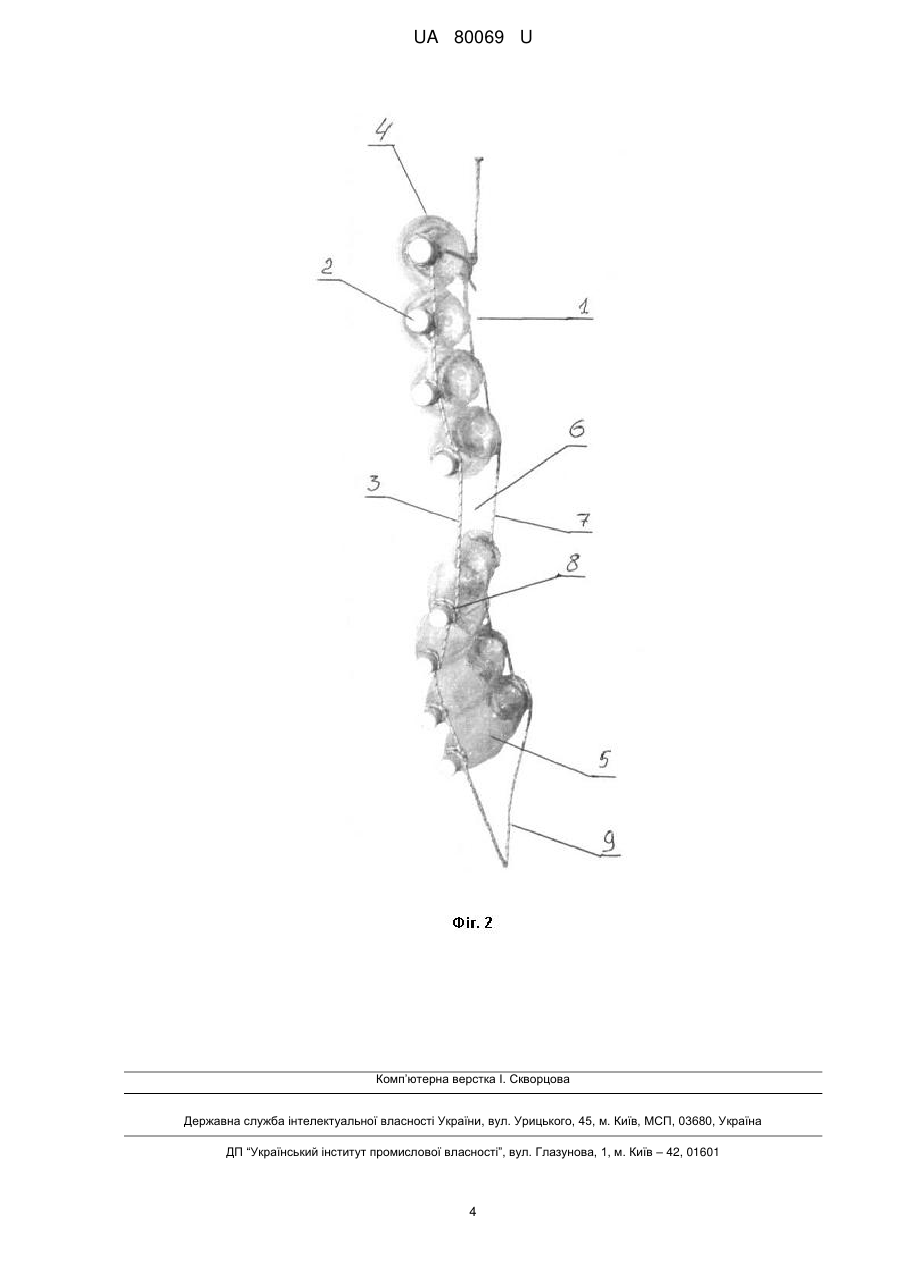

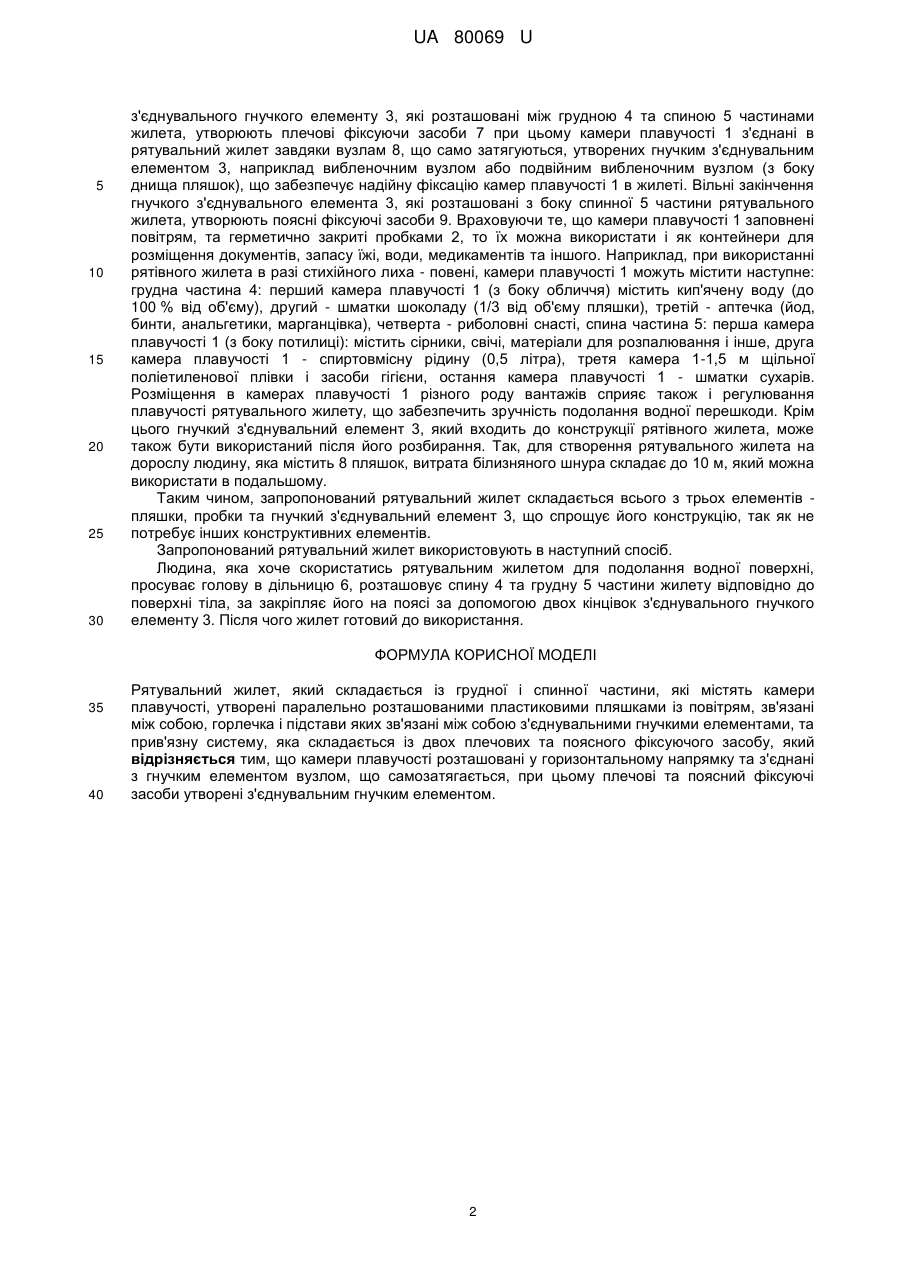

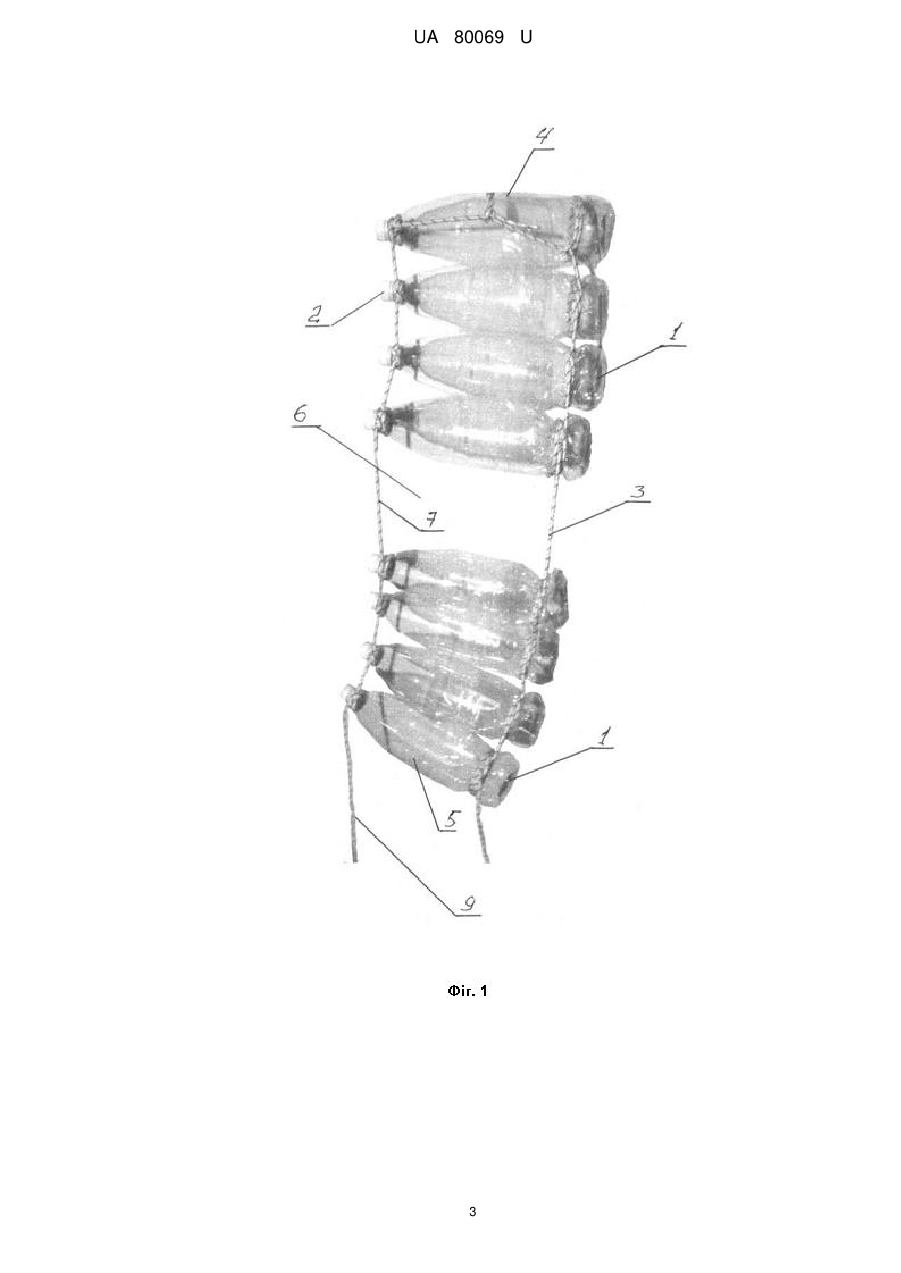

Реферат: UA 80069 U UA 80069 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до засобів рятування на воді, а саме жилетів, та може бути використана для подолання водних перешкод, так і як індивідуальний рятувальний засіб в разі стихійних обставин. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є рятівний жилет, який складається із грудної та спинної ділянки, які мають декілька зв'язаних між собою камер плавучості, заповнених повітрям, і виконаних у вигляді паралельно і послідовно розташованих догори горлечками пластикових пляшок, які розміщені у послідовному ряді впритул одна до одної, їх горлечка зв'язані між собою дротом, грудна ділянка містить декілька пляшок, розділених на два послідовних ряди з однаковою кількістю пляшок, у кожному з яких пляшки розміщені впритул одна до одної, їх горлечка зв'язані між собою дротом, а прив'язна система складена щонайменше з двох плечових та одного поясного ременів, причому плечові ремні з'єднують дроти між горловинами крайніх і суміжних з ним пляшок грудної та спинної ділянок з можливістю регулювання довжини ременів між цими ділянками, а також з'єднують дроти між горловинами пляшок в обох послідовних рядах грудної ділянки з можливість. Регулювання відстані між цими рядами, а поясний ремінь зв'язаний із днищами пляшок та обладнаний з'єднуючою кінці ременя пряжкою, розташованою між двома рядами пляшок грудної ділянки (Деклараційний патент України на корисну модель № 4707, МКВ В63С 9/11, публ. 2005 p.). Корисна модель, що заявляється, збігається із відомим рятувальним жилетом по наступній сукупності суттєвих ознак, а саме: складається із грудної і спинної частини, які містять камери плавучості, утворені паралельно розташованими пластиковими пляшками із повітрям, зв'язані між собою, горлечка і підстави яких зв'язані між собою гнучким елементами, та прив'язну систему, яка складається із двох плечових та поясного гнучкою засобу. Однак відомий рятувальний жилет не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлене його конструкцією, а саме вертикальне розміщення камер плавучості стосовно тіла особи, яка його використовує, не забезпечує стійкості при його використанні, внаслідок чого людина може бути занурена головою в воду, та не забезпечує фіксацію положення голови людини на поверхні води, а крім того, здійснення виготовлення відомого рятувального жилету потребує додаткових засобів фіксації, наприклад наявність пряжок, що не забезпечує виготовлення із підручних матеріалів і ускладнює виготовлення та конструкцію. Задача, на вирішення якої направлена корисна модель, яка заявляється, полягає в у вдосконаленні шляхом зміни його конструкції, що забезпечить підвищення його стійкості, внаслідок чого забезпечиться безпека в використанні рятувального жилета завдяки фіксації голови особи, яка його використовує, над поверхнею води, та спрощення його конструкції, за рахунок усунення елементів конструкції. Поставлена задача вирішується в рятувальному жилеті, який складається із грудної і спинної частини, які містять камери плавучості, утворені паралельно розташованими пластикові пляшками із повітрям, зв'язані між собою, горлечка і підстави яких зв'язані між собою з'єднувальним гнучким елементами, та прив'язну систему, яка складається із двох плечових та поясного фіксуючого засобу тим, що, згідно з корисною моделлю, камери плавучості розташовані у горизонтальному напрямку та з'єднані з гнучким елементом вузлом, що самозатягається, при цьому плечові та поясний фіксуючі засоби утворені з'єднувальним гнучким елементом. Зазначена сукупність суттєвих ознак рятувального жилета, що заявляється, забезпечує технічний результат, який полягає в забезпеченні стійкості, внаслідок чого забезпечиться безпека в використанні рятувального жилета завдяки фіксації голови особи, яка його використовує, над поверхнею води, та спрощення його конструкції, за рахунок усунення елементів конструкції. Запропонований рятувальний жилет пояснюється на кресленні, яке наведено: - фіг. 1 зображення рятувального жилета по переду; - фіг. 2 зображення рятувального жилета зверху Запропонований рятувальний жилет складається з камер плавучості 1, які виконано з пластикових пляшок ємністю 1-2 літри, краще використовувати пляшки, які містять коло дна кільцевий паз, і які орієнтовані в одному напрямку, закритих гвинтовою пробкою 2, гнучкого з'єднувального елемента 3, як такий можна використовувати тканий (канат, мотузка) або нетканий (еластичний шланг або дріт), який послідовно з'єднує горлові частини камер плавучості 1, а інше його закінчення з'єднує нижні частини камер плавучості 1, при цьому між грудною 4 та спинною 5 частинами жилета є дільниця 6, яка не містить камер плавучості 1, і яка призначена для проходу голови при використанні рятувального жилета, і таким чином, дільниці 1 UA 80069 U 5 10 15 20 25 30 з'єднувального гнучкого елементу 3, які розташовані між грудною 4 та спиною 5 частинами жилета, утворюють плечові фіксуючи засоби 7 при цьому камери плавучості 1 з'єднані в рятувальний жилет завдяки вузлам 8, що само затягуються, утворених гнучким з'єднувальним елементом 3, наприклад вибленочним вузлом або подвійним вибленочним вузлом (з боку днища пляшок), що забезпечує надійну фіксацію камер плавучості 1 в жилеті. Вільні закінчення гнучкого з'єднувального елемента 3, які розташовані з боку спинної 5 частини рятувального жилета, утворюють поясні фіксуючі засоби 9. Враховуючи те, що камери плавучості 1 заповнені повітрям, та герметично закриті пробками 2, то їх можна використати і як контейнери для розміщення документів, запасу їжі, води, медикаментів та іншого. Наприклад, при використанні рятівного жилета в разі стихійного лиха - повені, камери плавучості 1 можуть містити наступне: грудна частина 4: перший камера плавучості 1 (з боку обличчя) містить кип'ячену воду (до 100 % від об'єму), другий - шматки шоколаду (1/3 від об'єму пляшки), третій - аптечка (йод, бинти, анальгетики, марганцівка), четверта - риболовні снасті, спина частина 5: перша камера плавучості 1 (з боку потилиці): містить сірники, свічі, матеріали для розпалювання і інше, друга камера плавучості 1 - спиртовмісну рідину (0,5 літра), третя камера 1-1,5 м щільної поліетиленової плівки і засоби гігієни, остання камера плавучості 1 - шматки сухарів. Розміщення в камерах плавучості 1 різного роду вантажів сприяє також і регулювання плавучості рятувального жилету, що забезпечить зручність подолання водної перешкоди. Крім цього гнучкий з'єднувальний елемент 3, який входить до конструкції рятівного жилета, може також бути використаний після його розбирання. Так, для створення рятувального жилета на дорослу людину, яка містить 8 пляшок, витрата білизняного шнура складає до 10 м, який можна використати в подальшому. Таким чином, запропонований рятувальний жилет складається всього з трьох елементів пляшки, пробки та гнучкий з'єднувальний елемент 3, що спрощує його конструкцію, так як не потребує інших конструктивних елементів. Запропонований рятувальний жилет використовують в наступний спосіб. Людина, яка хоче скористатись рятувальним жилетом для подолання водної поверхні, просуває голову в дільницю 6, розташовує спину 4 та грудну 5 частини жилету відповідно до поверхні тіла, за закріпляє його на поясі за допомогою двох кінцівок з'єднувального гнучкого елементу 3. Після чого жилет готовий до використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Рятувальний жилет, який складається із грудної і спинної частини, які містять камери плавучості, утворені паралельно розташованими пластиковими пляшками із повітрям, зв'язані між собою, горлечка і підстави яких зв'язані між собою з'єднувальними гнучкими елементами, та прив'язну систему, яка складається із двох плечових та поясного фіксуючого засобу, який відрізняється тим, що камери плавучості розташовані у горизонтальному напрямку та з'єднані з гнучким елементом вузлом, що самозатягається, при цьому плечові та поясний фіксуючі засоби утворені з'єднувальним гнучким елементом. 2 UA 80069 U 3 UA 80069 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
