Агрегат механогідравлічного видобутку корисних копалин

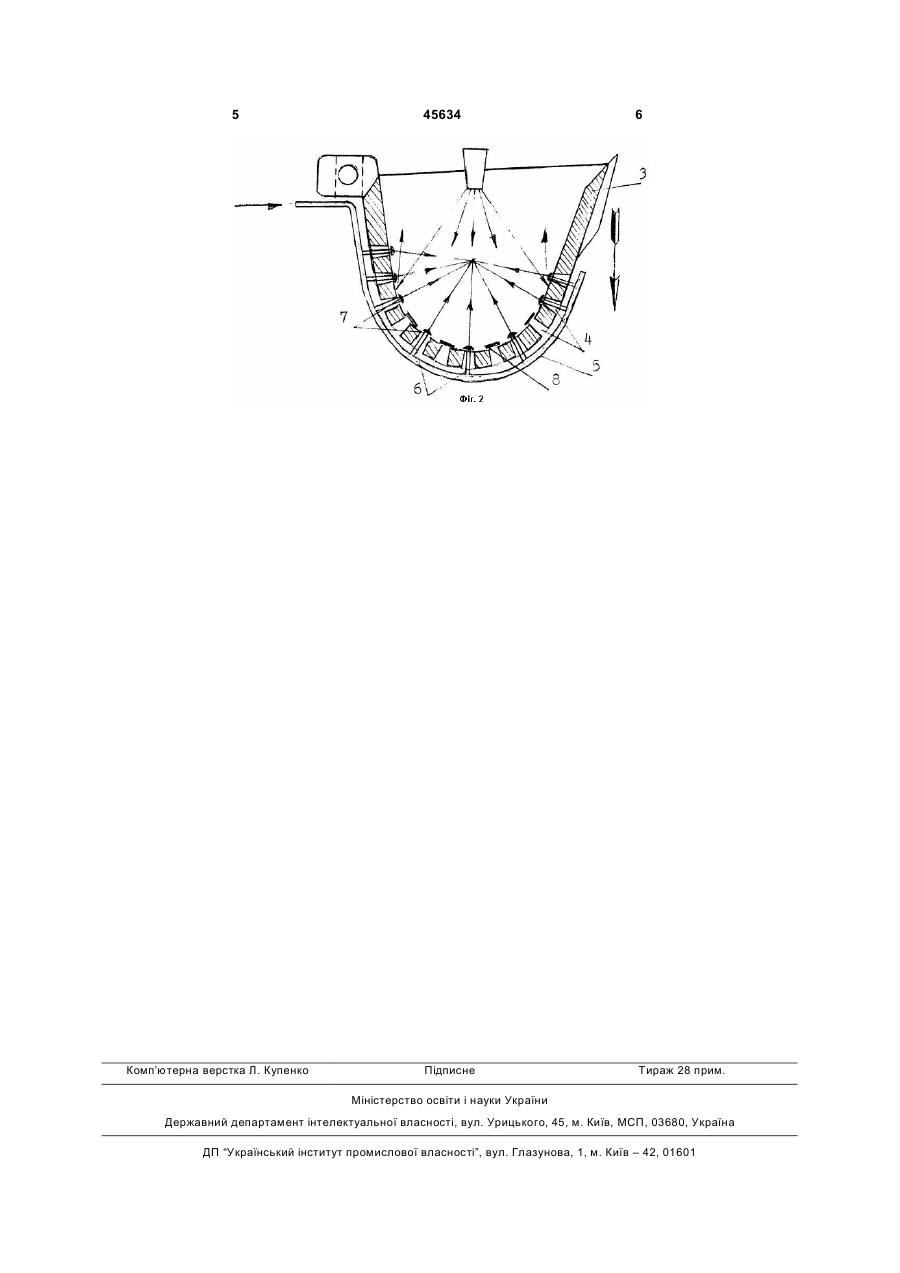

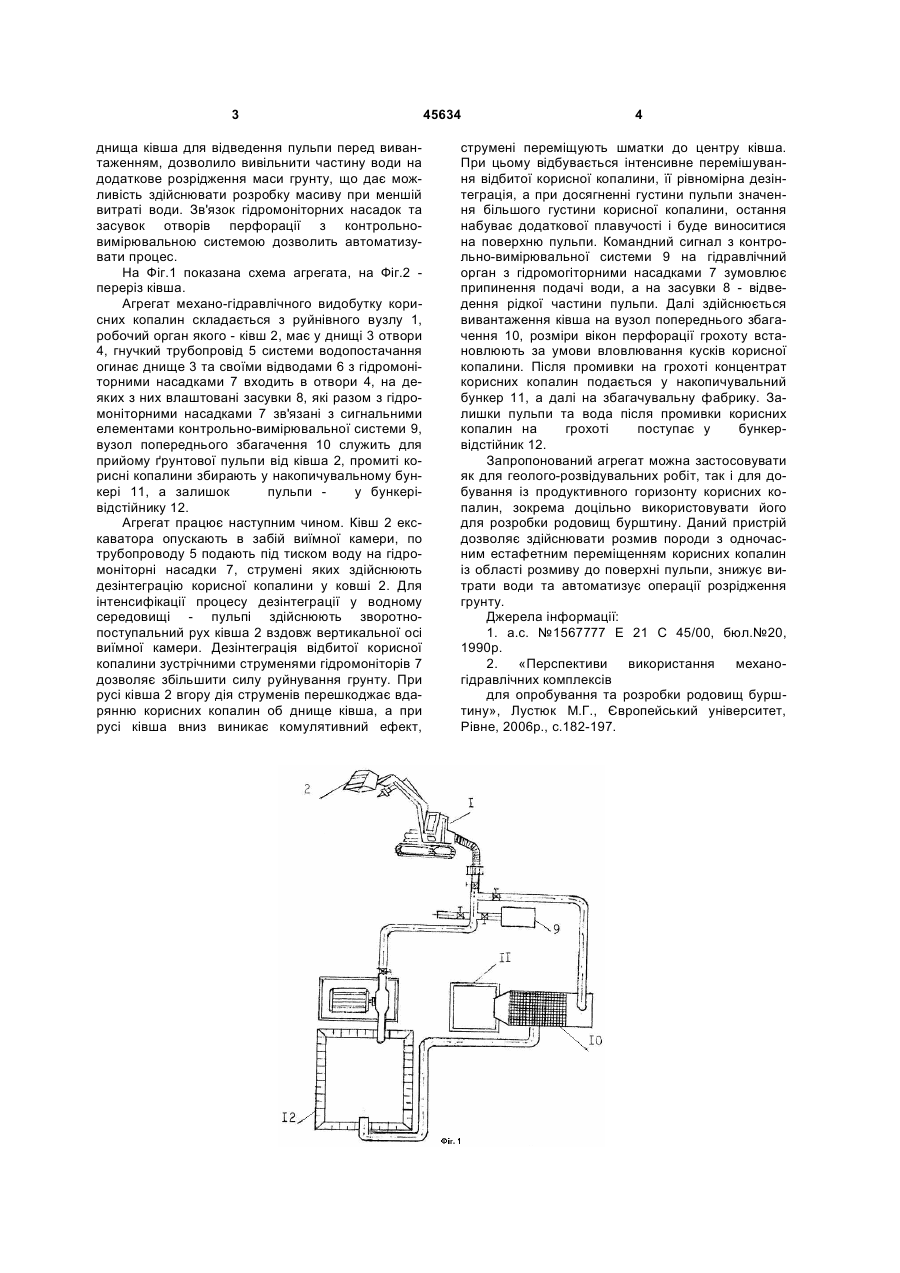

Агрегат механогідравлічного видобутку корисних копалин, який складається з руйнівного вузла, виконаного на базі екскаватора з робочим органом 3 днища ківша для відведення пульпи перед вивантаженням, дозволило вивільнити частину води на додаткове розрідження маси грунту, що дає можливість здійснювати розробку масиву при меншій витраті води. Зв'язок гідромоніторних насадок та засувок отворів перфорації з контрольновимірювальною системою дозволить автоматизувати процес. На Фіг.1 показана схема агрегата, на Фіг.2 переріз ківша. Агрегат механо-гідравлічного видобутку корисних копалин складається з руйнівного вузлу 1, робочий орган якого - ківш 2, має у днищі 3 отвори 4, гнучкий трубопровід 5 системи водопостачання огинає днище 3 та своїми відводами 6 з гідромоніторними насадками 7 входить в отвори 4, на деяких з них влаштовані засувки 8, які разом з гідромоніторними насадками 7 зв'язані з сигнальними елементами контрольно-вимірювальної системи 9, вузол попереднього збагачення 10 служить для прийому ґрунтової пульпи від ківша 2, промиті корисні копалини збирають у накопичувальному бункері 11, а залишок пульпи у бункерівідстійнику 12. Агрегат працює наступним чином. Ківш 2 екскаватора опускають в забій виїмної камери, по трубопроводу 5 подають під тиском воду на гідромоніторні насадки 7, струмені яких здійснюють дезінтеграцію корисної копалини у ковші 2. Для інтенсифікації процесу дезінтеграції у водному середовищі - пульпі здійснюють зворотнопоступальний рух ківша 2 вздовж вертикальної осі виїмної камери. Дезінтеграція відбитої корисної копалини зустрічними струменями гідромоніторів 7 дозволяє збільшити силу руйнування грунту. При русі ківша 2 вгору дія струменів перешкоджає вдарянню корисних копалин об днище ківша, а при русі ківша вниз виникає комулятивний ефект, 45634 4 струмені переміщують шматки до центру ківша. При цьому відбувається інтенсивне перемішування відбитої корисної копалини, її рівномірна дезінтеграція, а при досягненні густини пульпи значення більшого густини корисної копалини, остання набуває додаткової плавучості і буде виноситися на поверхню пульпи. Командний сигнал з контрольно-вимірювальної системи 9 на гідравлічний орган з гідромогіторними насадками 7 зумовлює припинення подачі води, а на засувки 8 - відведення рідкої частини пульпи. Далі здійснюється вивантаження ківша на вузол попереднього збагачення 10, розміри вікон перфорації грохоту встановлюють за умови вловлювання кусків корисної копалини. Після промивки на грохоті концентрат корисних копалин подається у накопичувальний бункер 11, а далі на збагачувальну фабрику. Залишки пульпи та вода після промивки корисних копалин на грохоті поступає у бункервідстійник 12. Запропонований агрегат можна застосовувати як для геолого-розвідувальних робіт, так і для добування із продуктивного горизонту корисних копалин, зокрема доцільно використовувати його для розробки родовищ бурштину. Даний пристрій дозволяє здійснювати розмив породи з одночасним естафетним переміщенням корисних копалин із області розмиву до поверхні пульпи, знижує витрати води та автоматизує операції розрідження грунту. Джерела інформації: 1. а.с. №1567777 Е 21 С 45/00, бюл.№20, 1990р. 2. «Перспективи використання механогідравлічних комплексів для опробування та розробки родовищ бурштину», Лустюк М.Г., Європейський університет, Рівне, 2006р., с.182-197. 5 Комп’ютерна верстка Л. Купенко 45634 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
