Металевий люк оглядового колодязя

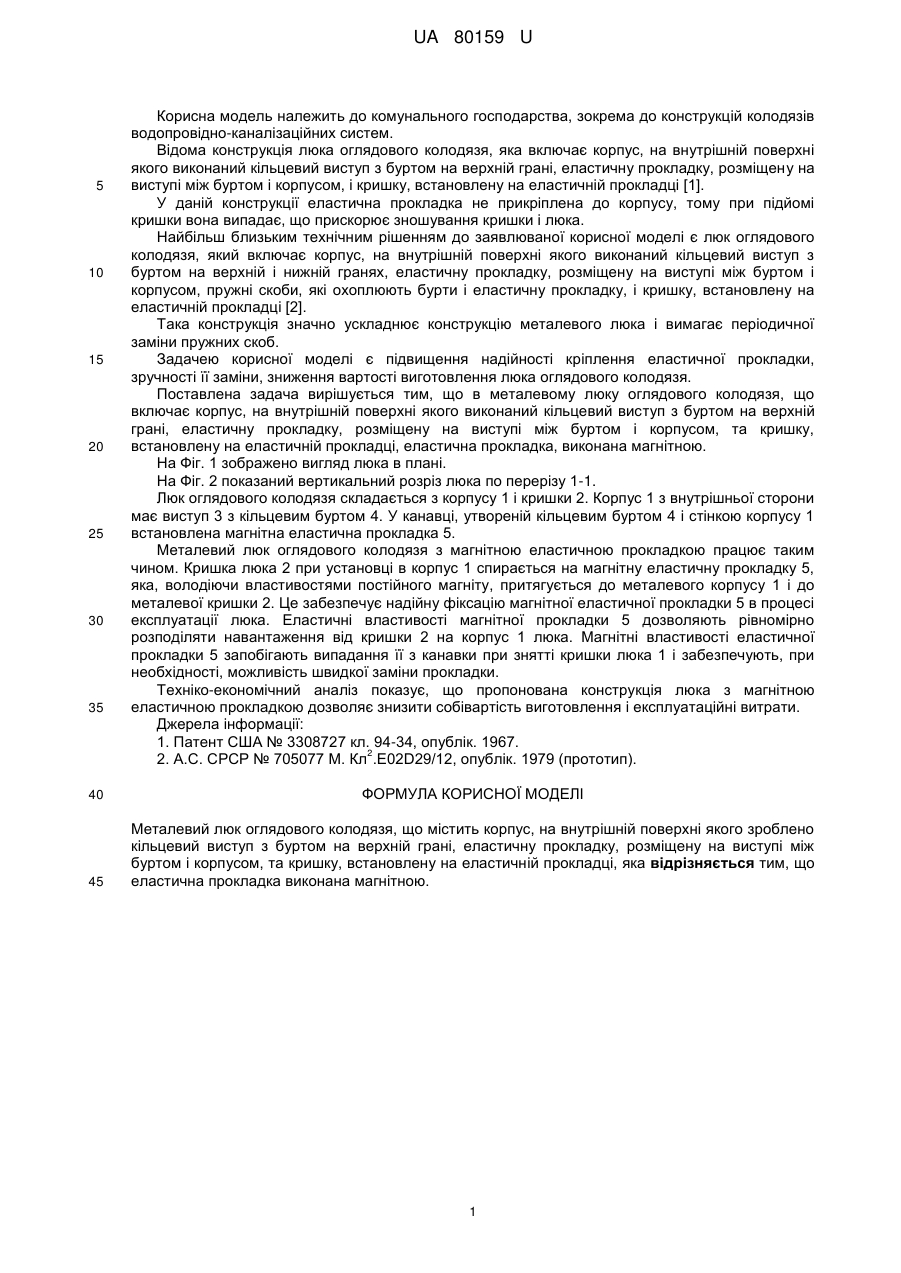

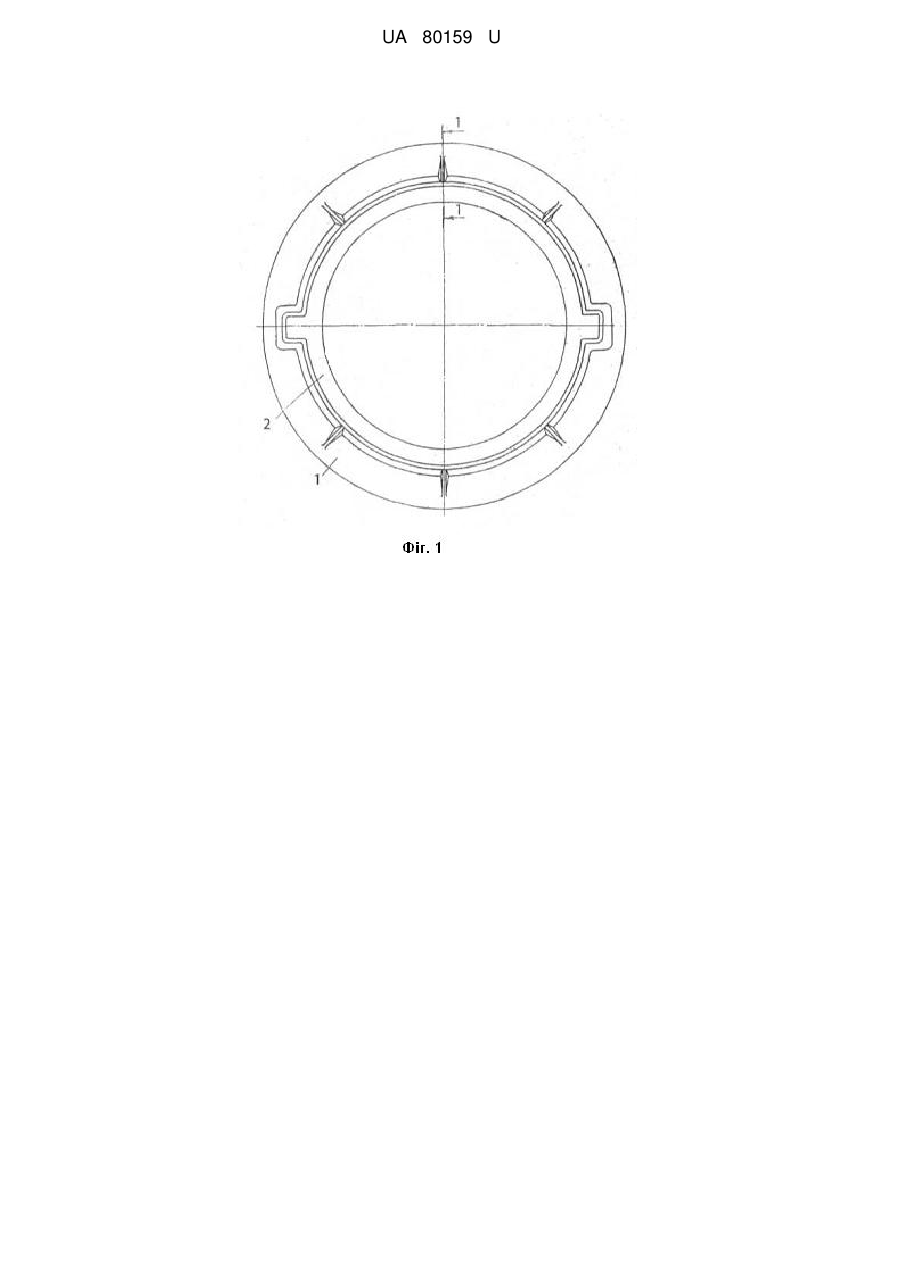

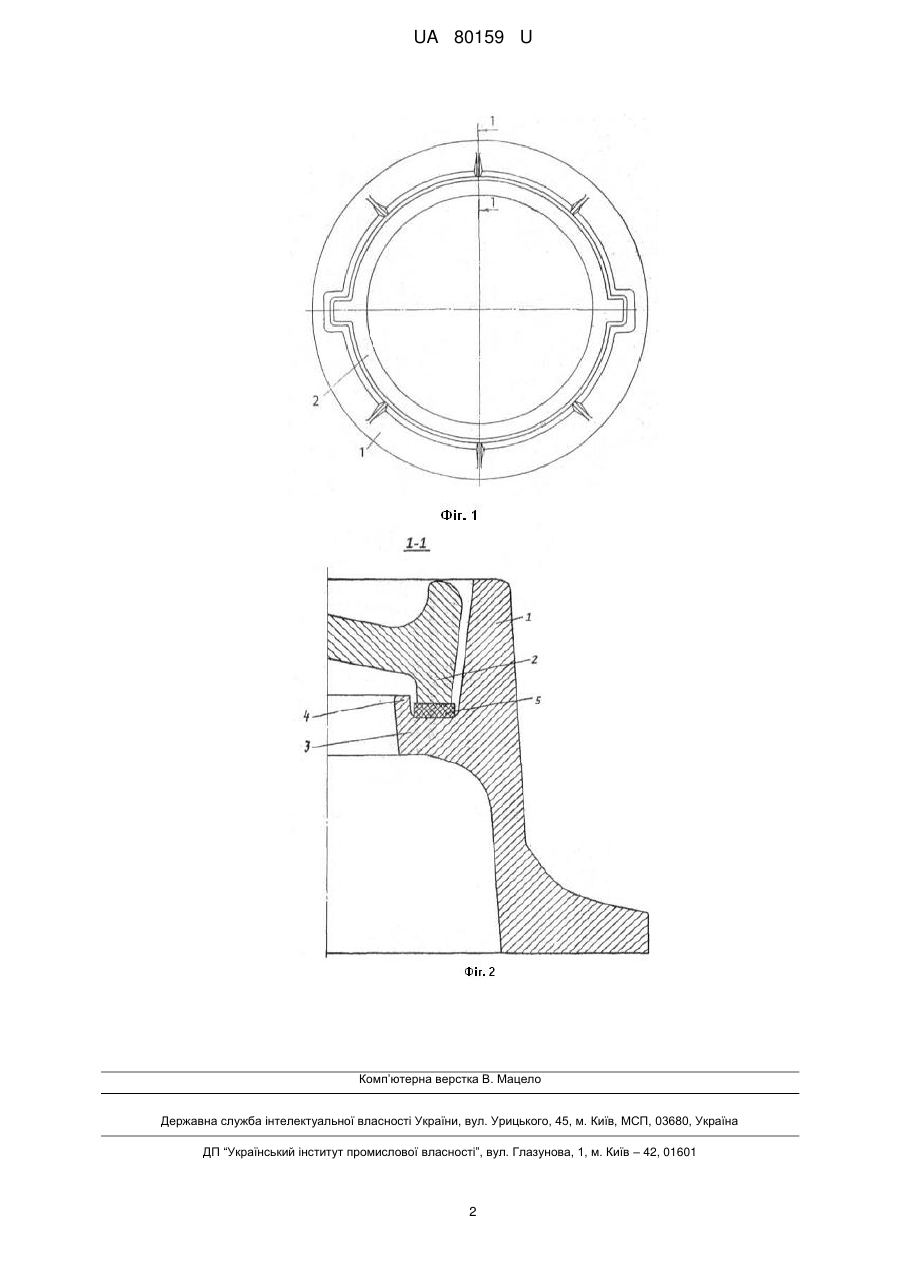

Реферат: Металевий люк оглядового колодязя містить корпус, на внутрішній поверхні якого зроблено кільцевий виступ з буртом на верхній грані, еластичну прокладку, розміщену на виступі між буртом і корпусом, та кришку, встановлену на еластичній прокладці. Еластична прокладка виконана магнітною. UA 80159 U (12) UA 80159 U UA 80159 U 5 10 15 20 25 30 35 Корисна модель належить до комунального господарства, зокрема до конструкцій колодязів водопровідно-каналізаційних систем. Відома конструкція люка оглядового колодязя, яка включає корпус, на внутрішній поверхні якого виконаний кільцевий виступ з буртом на верхній грані, еластичну прокладку, розміщену на виступі між буртом і корпусом, і кришку, встановлену на еластичній прокладці [1]. У даній конструкції еластична прокладка не прикріплена до корпусу, тому при підйомі кришки вона випадає, що прискорює зношування кришки і люка. Найбільш близьким технічним рішенням до заявлюваної корисної моделі є люк оглядового колодязя, який включає корпус, на внутрішній поверхні якого виконаний кільцевий виступ з буртом на верхній і нижній гранях, еластичну прокладку, розміщену на виступі між буртом і корпусом, пружні скоби, які охоплюють бурти і еластичну прокладку, і кришку, встановлену на еластичній прокладці [2]. Така конструкція значно ускладнює конструкцію металевого люка і вимагає періодичної заміни пружних скоб. Задачею корисної моделі є підвищення надійності кріплення еластичної прокладки, зручності її заміни, зниження вартості виготовлення люка оглядового колодязя. Поставлена задача вирішується тим, що в металевому люку оглядового колодязя, що включає корпус, на внутрішній поверхні якого виконаний кільцевий виступ з буртом на верхній грані, еластичну прокладку, розміщену на виступі між буртом і корпусом, та кришку, встановлену на еластичній прокладці, еластична прокладка, виконана магнітною. На Фіг. 1 зображено вигляд люка в плані. На Фіг. 2 показаний вертикальний розріз люка по перерізу 1-1. Люк оглядового колодязя складається з корпусу 1 і кришки 2. Корпус 1 з внутрішньої сторони має виступ 3 з кільцевим буртом 4. У канавці, утвореній кільцевим буртом 4 і стінкою корпусу 1 встановлена магнітна еластична прокладка 5. Металевий люк оглядового колодязя з магнітною еластичною прокладкою працює таким чином. Кришка люка 2 при установці в корпус 1 спирається на магнітну еластичну прокладку 5, яка, володіючи властивостями постійного магніту, притягується до металевого корпусу 1 і до металевої кришки 2. Це забезпечує надійну фіксацію магнітної еластичної прокладки 5 в процесі експлуатації люка. Еластичні властивості магнітної прокладки 5 дозволяють рівномірно розподіляти навантаження від кришки 2 на корпус 1 люка. Магнітні властивості еластичної прокладки 5 запобігають випадання її з канавки при знятті кришки люка 1 і забезпечують, при необхідності, можливість швидкої заміни прокладки. Техніко-економічний аналіз показує, що пропонована конструкція люка з магнітною еластичною прокладкою дозволяє знизити собівартість виготовлення і експлуатаційні витрати. Джерела інформації: 1. Патент США № 3308727 кл. 94-34, опублік. 1967. 2 2. А.С. СРСР № 705077 М. Кл .Е02D29/12, опублік. 1979 (прототип). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Металевий люк оглядового колодязя, що містить корпус, на внутрішній поверхні якого зроблено кільцевий виступ з буртом на верхній грані, еластичну прокладку, розміщену на виступі між буртом і корпусом, та кришку, встановлену на еластичній прокладці, яка відрізняється тим, що еластична прокладка виконана магнітною. 1 UA 80159 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
