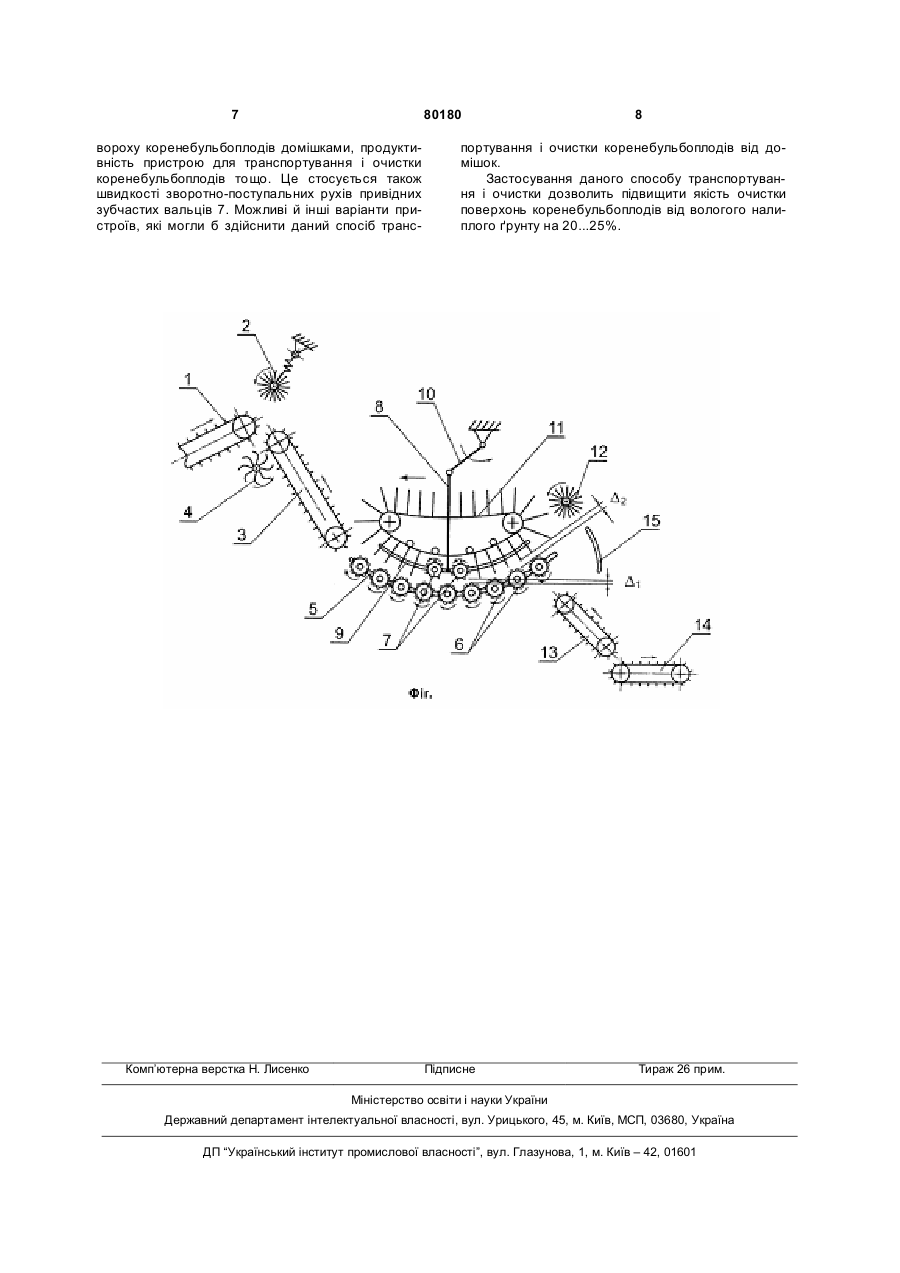

Спосіб транспортування і очистки коренебульбоплодів та пристрій для його здійснення

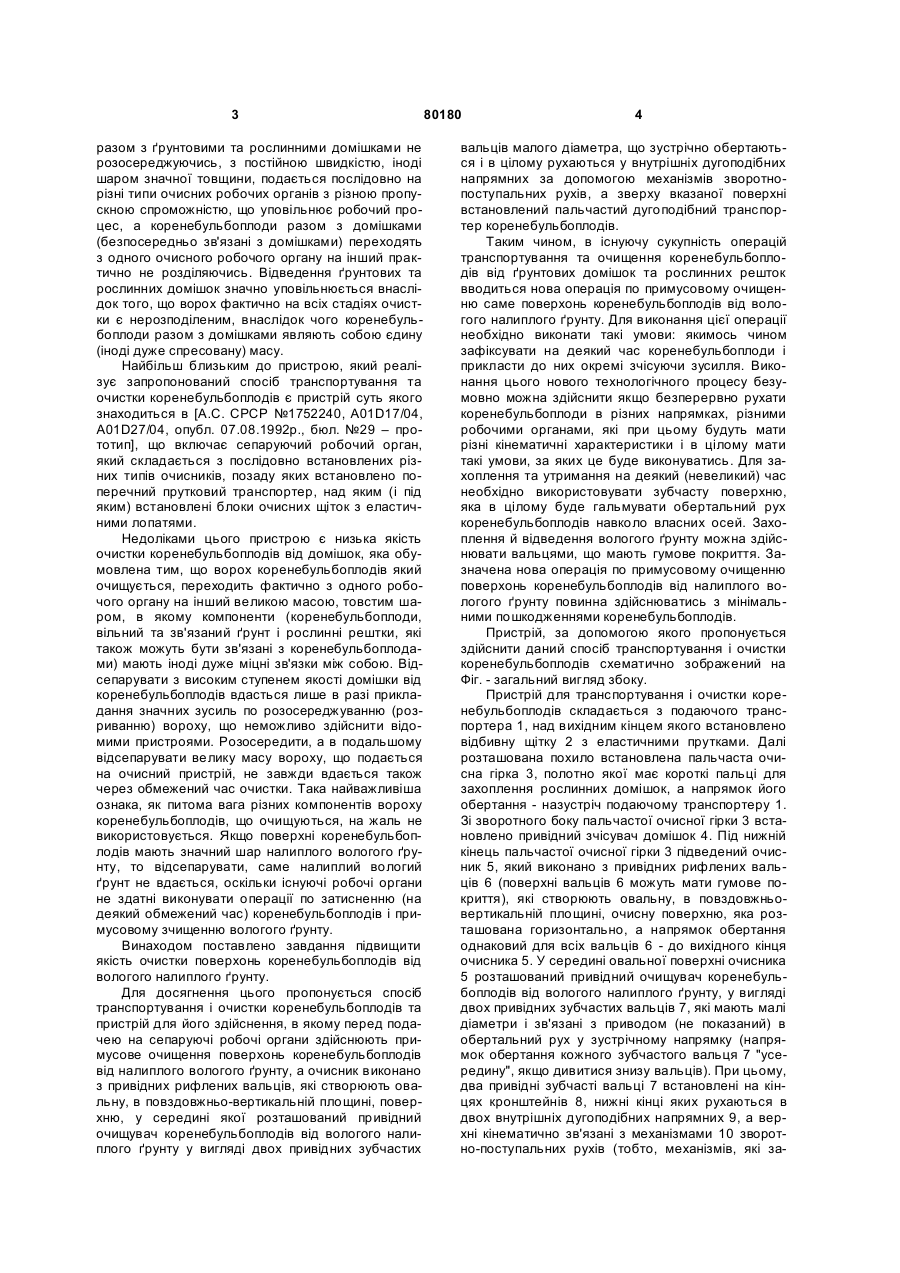

1. Спосіб транспортування і очистки коренебульбоплодів, що включає транспортування вороху, його розосередження, подачу на сепаруючі робочі органи, очистку від ґрунтових та рослинних домішок та відведення очищених коренебульбоплодів, який відрізняється тим, що перед подачею на сепаруючі робочі органи здійснюють примусове C2 1 3 разом з ґрунтовими та рослинними домішками не розосереджуючись, з постійною швидкістю, іноді шаром значної товщини, подається послідовно на різні типи очисних робочих органів з різною пропускною спроможністю, що уповільнює робочий процес, а коренебульбоплоди разом з домішками (безпосередньо зв'язані з домішками) переходять з одного очисного робочого органу на інший практично не розділяючись. Відведення ґрунтових та рослинних домішок значно уповільнюється внаслідок того, що ворох фактично на всіх стадіях очистки є нерозподіленим, внаслідок чого коренебульбоплоди разом з домішками являють собою єдину (іноді дуже спресовану) масу. Найбільш близьким до пристрою, який реалізує запропонований спосіб транспортування та очистки коренебульбоплодів є пристрій суть якого знаходиться в [А.С. СРСР №1752240, А01D17/04, А01D27/04, опубл. 07.08.1992р., бюл. №29 – прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким (і під яким) встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить фактично з одного робочого органу на інший великою масою, товстим шаром, в якому компоненти (коренебульбоплоди, вільний та зв'язаний ґрунт і рослинні рештки, які також можуть бути зв'язані з коренебульбоплодами) мають іноді дуже міцні зв'язки між собою. Відсепарувати з високим ступенем якості домішки від коренебульбоплодів вдасться лише в разі прикладання значних зусиль по розосереджуванню (розриванню) вороху, що неможливо здійснити відомими пристроями. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається також через обмежений час очистки. Така найважливіша ознака, як питома вага різних компонентів вороху коренебульбоплодів, що очищуються, на жаль не використовується. Якщо поверхні коренебульбоплодів мають значний шар налиплого вологого ґрунту, то відсепарувати, саме налиплий вологий ґрунт не вдається, оскільки існуючі робочі органи не здатні виконувати операції по затисненню (на деякий обмежений час) коренебульбоплодів і примусовому зчищенню вологого ґрунту. Винаходом поставлено завдання підвищити якість очистки поверхонь коренебульбоплодів від вологого налиплого ґрунту. Для досягнення цього пропонується спосіб транспортування і очистки коренебульбоплодів та пристрій для його здійснення, в якому перед подачею на сепаруючі робочі органи здійснюють примусове очищення поверхонь коренебульбоплодів від налиплого вологого ґрунту, а очисник виконано з привідних рифлених вальців, які створюють овальну, в повздовжньо-вертикальній площині, поверхню, у середині якої розташований привідний очищувач коренебульбоплодів від вологого налиплого ґрунту у вигляді двох привідних зубчастих 80180 4 вальців малого діаметра, що зустрічно обертаються і в цілому рухаються у внутрішніх дугоподібних напрямних за допомогою механізмів зворотнопоступальних рухів, а зверху вказаної поверхні встановлений пальчастий дугоподібний транспортер коренебульбоплодів. Таким чином, в існуючу сукупність операцій транспортування та очищення коренебульбоплодів від ґрунтових домішок та рослинних решток вводиться нова операція по примусовому очищенню саме поверхонь коренебульбоплодів від вологого налиплого ґрунту. Для виконання цієї операції необхідно виконати такі умови: якимось чином зафіксувати на деякий час коренебульбоплоди і прикласти до них окремі зчісуючи зусилля. Виконання цього нового технологічного процесу безумовно можна здійснити якщо безперервно рухати коренебульбоплоди в різних напрямках, різними робочими органами, які при цьому будуть мати різні кінематичні характеристики і в цілому мати такі умови, за яких це буде виконуватись. Для захоплення та утримання на деякий (невеликий) час необхідно використовувати зубчасту поверхню, яка в цілому буде гальмувати обертальний рух коренебульбоплодів навколо власних осей. Захоплення й відведення вологого ґрунту можна здійснювати вальцями, що мають гумове покриття. Зазначена нова операція по примусовому очищенню поверхонь коренебульбоплодів від налиплого вологого ґрунту повинна здійснюватись з мінімальними пошкодженнями коренебульбоплодів. Пристрій, за допомогою якого пропонується здійснити даний спосіб транспортування і очистки коренебульбоплодів схематично зображений на Фіг. - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, над вихідним кінцем якого встановлено відбивну щітку 2 з еластичними прутками. Далі розташована похило встановлена пальчаста очисна гірка 3, полотно якої має короткі пальці для захоплення рослинних домішок, а напрямок його обертання - назустріч подаючому транспортеру 1. Зі зворотного боку пальчастої очисної гірки 3 встановлено привідний зчісувач домішок 4. Під нижній кінець пальчастої очисної гірки 3 підведений очисник 5, який виконано з привідних рифлених вальців 6 (поверхні вальців 6 можуть мати гумове покриття), які створюють овальну, в повздовжньовертикальній площині, очисну поверхню, яка розташована горизонтально, а напрямок обертання однаковий для всіх вальців 6 - до вихідного кінця очисника 5. У середині овальної поверхні очисника 5 розташований привідний очищувач коренебульбоплодів від вологого налиплого ґрунту, у вигляді двох привідних зубчастих вальців 7, які мають малі діаметри і зв'язані з приводом (не показаний) в обертальний рух у зустрічному напрямку (напрямок обертання кожного зубчастого вальця 7 "усередину", якщо дивитися знизу вальців). При цьому, два привідні зубчасті вальці 7 встановлені на кінцях кронштейнів 8, нижні кінці яких рухаються в двох внутрішніх дугоподібних напрямних 9, а верхні кінематично зв'язані з механізмами 10 зворотно-поступальних рухів (тобто, механізмів, які за 5 безпечують періодичні рухи від одного кінця дугоподібних напрямних 9 до другого з заданою швидкістю). Привідні зубчасті вальці 7 рухаються над поверхнею, створеною привідними рифленими вальцями 6, на відстані D1. Кронштейни 8, внутрішні дугоподібні напрямні 9 і приводи 10 розташовані по обидва боки очисника 5. Зверху над очисником 5 встановлений пальчастий дугоподібний транспортер 11 коренебульбоплодів, нижня робоча гілка якого також має овальну, в повздовжньовертикальній площині, поверхню і яка також розташована горизонтально. При цьому, кінці пальців транспортера 11 знаходяться над овальною поверхнею, створеною привідними рифленими вальцями 6, на відстані D 2 (при цьому, вказана відстань D 2 може бути однаковою по всій довжині очисника 5, але може бути дещо збільшеною з боку приймаючого кінця очисника 5 і зменшуватись до його вихідного кінця). На вихідному кінці очисника 5, над останнім привідним рифленим вальцем 6, встановлений привідний передаточний бітер 12, який має напрямок обертання - назустріч руху нижньої робочої гілки пальчастого дугоподібного транспортера коренебульбоплодів 11. Під вихідним кінцем очисника 5 розташована, похило встановлена гладка очисна гірка 13, а під її нижнім кінцем встановлено горизонтальний вивантажувальний транспортер 14. Бічна поверхня збоку привідного передаточного бітера 12 закрита захисним екраном 15. Напрямки рухів вороху коренебульбоплодів та обертальних рухів робочих органів очисника показані стрілками. Очисник вороху коренебульбоплодів від домішок працює наступним чином. Ворох коренебульбоплодів подається транспортером 1 і відбивна щітка 2 спрямовує його на пальчасту очисну гірку 3. Відбивна щітка 2 при цьому сприяє тому, що ворох коренебульбоплодів значно розосереджується. Короткі пальці очисної гірки 3 в основному захоплюють рослинні рештки і відводять їх (при русі її робочої гілки) вгору, де вони зі зворотнього боку привідним зчісувачем 4 відводяться за межі очистки. Коренебульбоплоди, як тверді тіла, незважаючи на те, що їх поверхні мають значну кількість налиплого вологого ґрунту, скочуються (падають) по робочій гілці пальчастої гірки 3 (при достатньому куті встановлення гірки 3 до горизонту) донизу і потрапляють усередину очисника 5. Оскільки, очисник 5 виконано з привідних рифлених вальців 6, які створюють овальну, в повздовжньо-вертикальній площині, поверхню, яка розташована горизонтально, при цьому напрямки обертання вальців 6 однакові - до вихідного кінці очисника 5, то коренебульбоплоди, на яких знаходиться налиплий вологий ґрунт, починають гарантований рух по вальцях 6 до вихідного кінця очисника 5. При цьому, фактично вони відразу потрапляють у зону дії привідного очищувача коренебульбоплодів від налиплого вологого ґрунту і починають контактувати з привідними зубчастими вальцями 7. Зубчасті вальця 7 мають такі напрямки обертальних рухів, що при їх зворотнопоступальних рухах у напрямних 9, завдяки кронштейнам 8 і механізмам приводу 10, незважаючи 80180 6 на те, в який бік вони зворотно-поступально рухаються (у напрямку до гірки 3, або - до передаточного бітера 12), по відношенню до напрямку обертальних рухів привідних рифлених вальців 6 зубчасті вальці 7 завжди мають зустрічний рух. А це значить, що незважаючи на напрямок поступального руху кожний зубчастий валець 7 (перший або другий) деяким чином захоплює коренебульбоплоди та утримує їх деякий час (може бути дуже незначним), а привідні рифлені вальці 6 при цьому обертаючись очищують бічні поверхні коренебульбоплодів від налиплого вологого ґрунту (тобто їх рифи зчісують налиплий вологий ґрунт). Вказане "захоплення" і "утримання" коренебульбоплодів відбувається також завдяки наявності відстані D1, між привідними зубчастими вальцями 7 і поверхнею, утвореною привідними рифленими вальцями 6, яка дозволяє точці контакту зубчастого вальця 7 і тілу коренебульбоплоду знаходитись вище центра мас коренебульбоплоду, а тому коренебульбоплід, так би мовити "заклинюється" між площиною, створеною вальцями 6 і піднятим вище (на відстань D1 ) зубчастим вальцем 7. Завдяки малим діаметрам (і наявності на їх циліндричних поверхнях зубців) зубчастих вальців 7 не відбувається "відбивання" коренебульбоплодів при контактах, а також їх пошкодження. Ефективне зчісування вологого налиплого ґрунту з тіл коренебульбоплодів досягається також завдяки різним кутовим швидкостям зубчастих вальців 7 і привідних рифлених вальців 6. Далі, завдяки зворотно-поступальним рухам привідних зубчастих вальців 7 у двох внутрішніх дугоподібних напрямних 9, що створюються приводами 10 і передаються через кронштейни 8, коренебульбоплоди звільнюються від налиплого вологого ґрунту і деяким образом накопичуються усередині очисника 5. Звільнений же вологий ґрунт захоплюються привідними рифленими вальцями 6 і виносяться у зворотній бік очисника 5, тобто за межі очистки. Коренебульбоплоди, очищені від вологого налиплого ґрунту, створюючи деякий шар, що має певну висоту, потрапляють у зону дії пальців пальчастого дугоподібного транспортера коренебульбоплодів 11, які знаходячись на відстані D 2 від поверхні, що утворена привідними рифленими вальцями 6, захоплюють коренебульбоплоди і транспортують їх до вихідного кінця очисника 5. Привідний передаточний бітер 12 сприяє швидкому звільненню очисника 5 від очищених коренебульбоплодів. Після проходження очисника 5 і привідного передаточного бітера 12 коренебульбоплоди потрапляють на поверхню похило встановленої гладкої очисної гірки 13, по якій, повністю очищені, гарантовано скочуються донизу на вивантажувальний транспортер 14. Для запобігання втрат коренебульбоплодів при роботі привідного передаточного бітера 12 його бічна поверхня закрита захисним екраном 15. Кутові та лінійні швидкості обертання робочих органів очисника, їх геометричні розміри (особливо діаметри привідних рифлених вальців 6 і привідних зубчастих вальців 7) і величини відстаней D1 і D 2 повинні враховувати вид коренебульбоплодів, які подаються на очищення, ступінь забрудненості 7 80180 вороху коренебульбоплодів домішками, продуктивність пристрою для транспортування і очистки коренебульбоплодів тощо. Це стосується також швидкості зворотно-поступальних рухів привідних зубчастих вальців 7. Можливі й інші варіанти пристроїв, які могли б здійснити даний спосіб транс Комп’ютерна верстка Н. Лисенко 8 портування і очистки коренебульбоплодів від домішок. Застосування даного способу транспортування і очистки дозволить підвищити якість очистки поверхонь коренебульбоплодів від вологого налиплого ґрунту на 20...25%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
