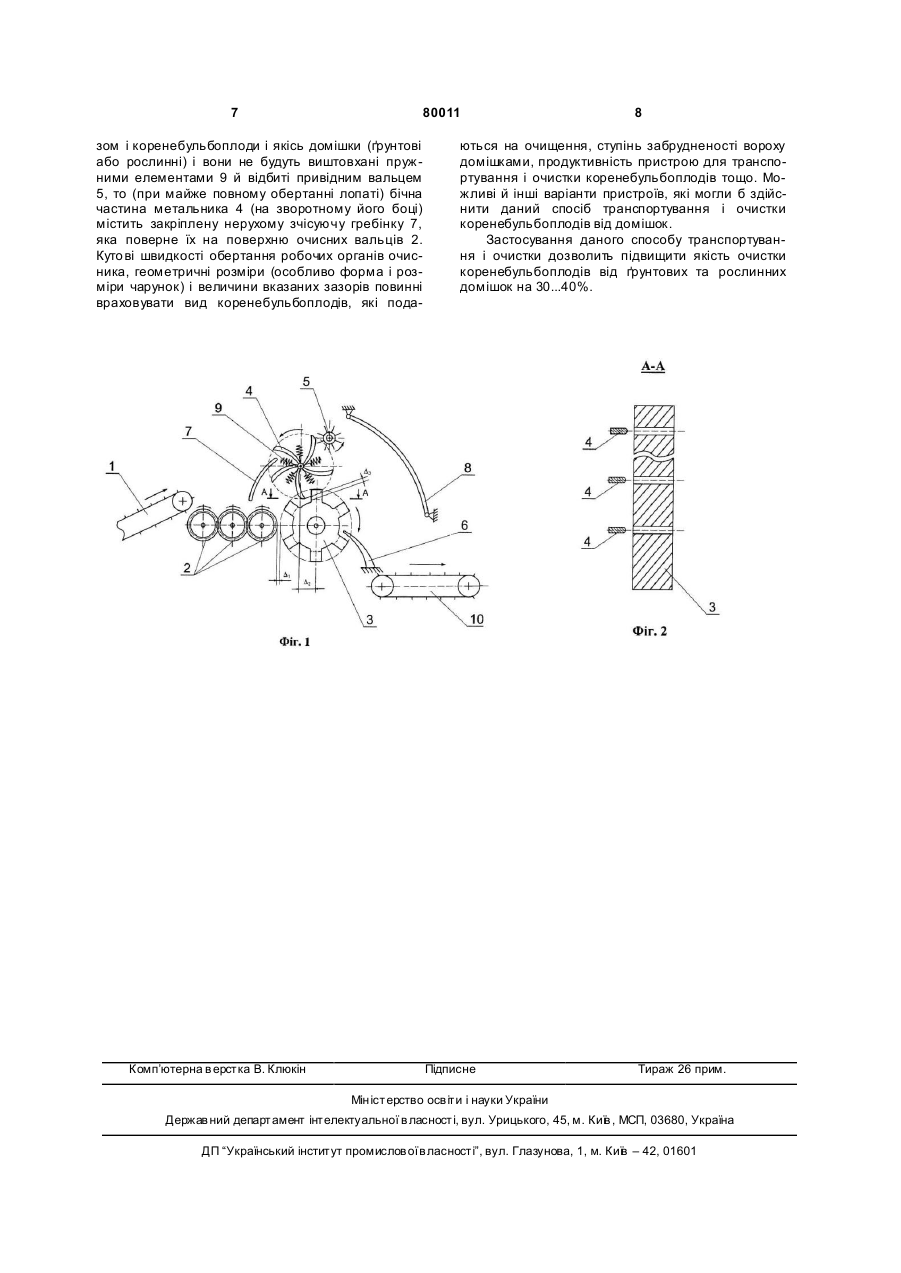

Спосіб транспортування і очистки коренебульбоплодів та пристрій для його здійснення

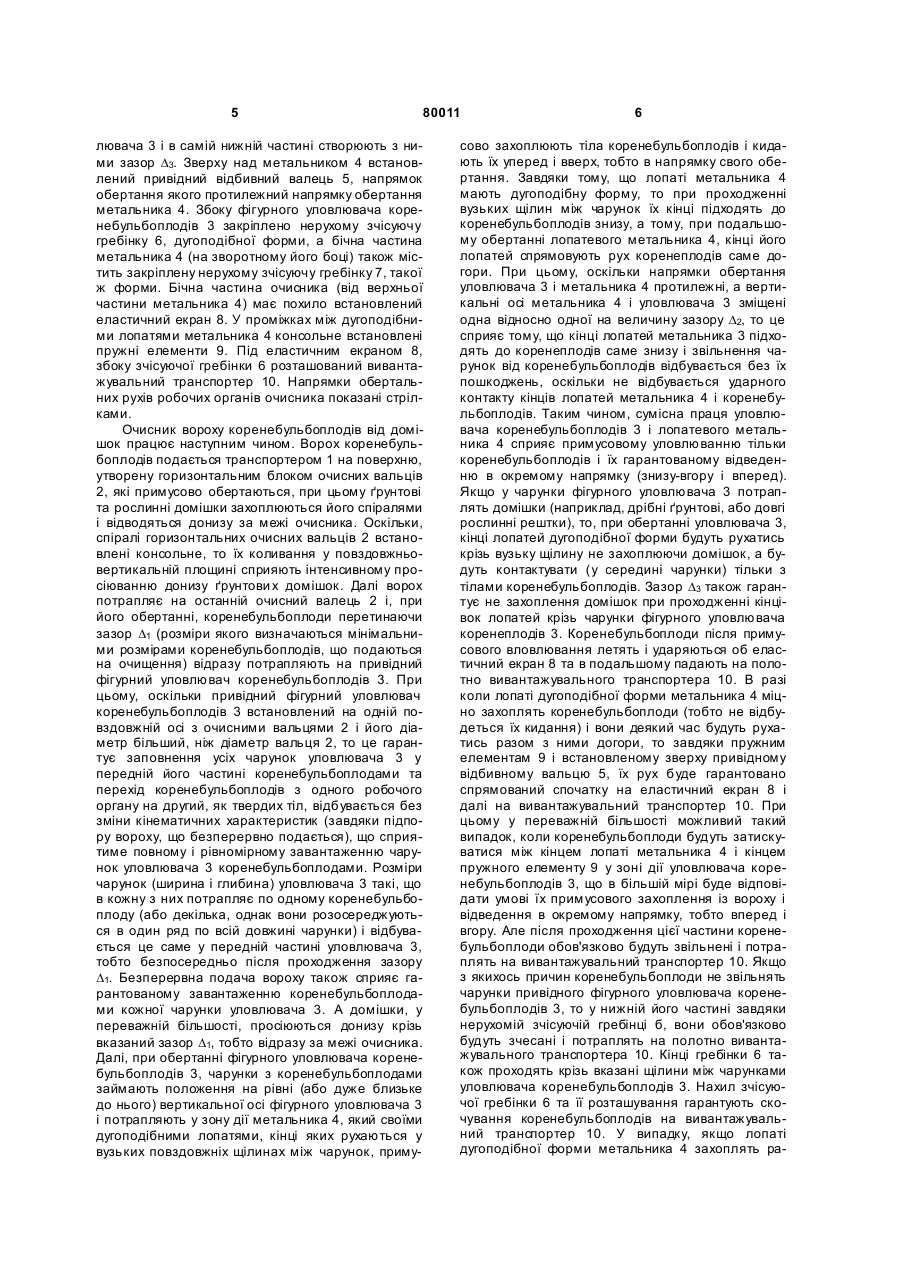

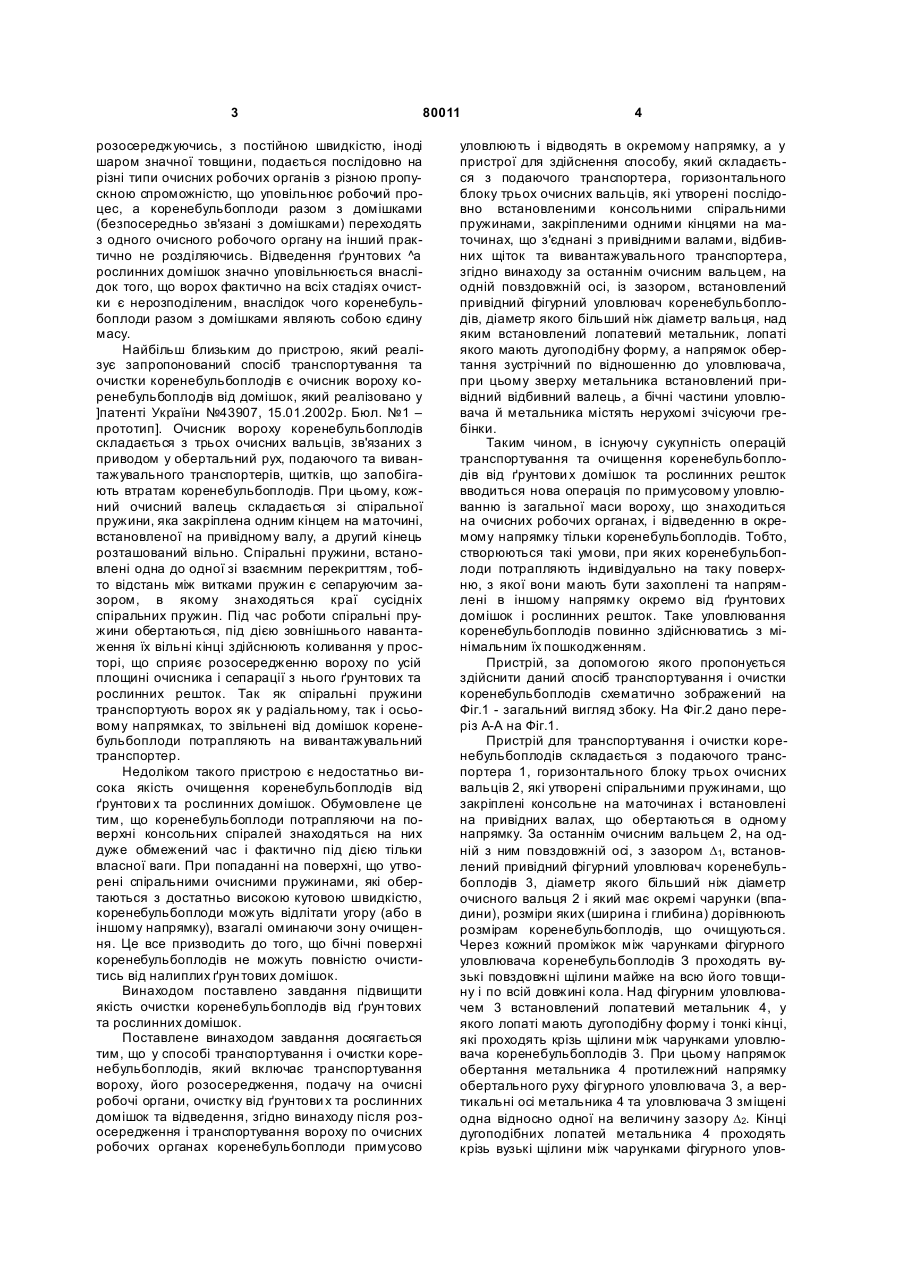

1. Спосіб транспортування і очистки коренебульбоплодів, який включає транспортування вороху, його розосередження, подачу на очисні робочі органи, очистку від ґрунто вих та рослинних домішок та відведення, який відрізняється тим, що після розосередження і транспортування вороху по очисних робочих органах коренебульбоплоди примусово уловлюють фігурним уловлювачем, з можливістю захоплення в окремій комірці, фіксу C2 2 (19) 1 3 80011 розосереджуючись, з постійною швидкістю, іноді шаром значної товщини, подається послідовно на різні типи очисних робочих органів з різною пропускною спроможністю, що уповільнює робочий процес, а коренебульбоплоди разом з домішками (безпосередньо зв'язані з домішками) переходять з одного очисного робочого органу на інший практично не розділяючись. Відведення ґрунтових ^a рослинних домішок значно уповільнюється внаслідок того, що ворох фактично на всіх стадіях очистки є нерозподіленим, внаслідок чого коренебульбоплоди разом з домішками являють собою єдину масу. Найбільш близьким до пристрою, який реалізує запропонований спосіб транспортування та очистки коренебульбоплодів є очисник вороху коренебульбоплодів від домішок, який реалізовано у ]патенті України №43907, 15.01.2002р. Бюл. №1 – прототип]. Очисник вороху коренебульбоплодів складається з трьох очисних вальців, зв'язаних з приводом у обертальний рух, подаючого та вивантажувального транспортерів, щитків, що запобігають втратам коренебульбоплодів. При цьому, кожний очисний валець складається зі спіральної пружини, яка закріплена одним кінцем на маточині, встановленої на привідному валу, а другий кінець розташований вільно. Спіральні пружини, встановлені одна до одної зі взаємним перекриттям, тобто відстань між витками пружин є сепаруючим зазором, в якому знаходяться краї сусідніх спіральних пружин. Під час роботи спіральні пружини обертаються, під дією зовнішнього навантаження їх вільні кінці здійснюють коливання у просторі, що сприяє розосередженню вороху по усій площині очисника і сепарації з нього ґрунтових та рослинних решток. Так як спіральні пружини транспортують ворох як у радіальному, так і осьовому напрямках, то звільнені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер. Недоліком такого пристрою є недостатньо висока якість очищення коренебульбоплодів від ґрунтови х та рослинних домішок. Обумовлене це тим, що коренебульбоплоди потрапляючи на поверхні консольних спіралей знаходяться на них дуже обмежений час і фактично під дією тільки власної ваги. При попаданні на поверхні, що утворені спіральними очисними пружинами, які обертаються з достатньо високою кутовою швидкістю, коренебульбоплоди можуть відлітати угору (або в іншому напрямку), взагалі оминаючи зону очищення. Це все призводить до того, що бічні поверхні коренебульбоплодів не можуть повністю очиститись від налиплих ґрун тових домішок. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від ґрун тових та рослинних домішок. Поставлене винаходом завдання досягається тим, що у способі транспортування і очистки коренебульбоплодів, який включає транспортування вороху, його розосередження, подачу на очисні робочі органи, очистку від ґрунтови х та рослинних домішок та відведення, згідно винаходу після розосередження і транспортування вороху по очисних робочих органах коренебульбоплоди примусово 4 уловлюють і відводять в окремому напрямку, а у пристрої для здійснення способу, який складається з подаючого транспортера, горизонтального блоку трьох очисних вальців, які утворені послідовно встановленими консольними спіральними пружинами, закріпленими одними кінцями на маточинах, що з'єднані з привідними валами, відбивних щіток та вивантажувального транспортера, згідно винаходу за останнім очисним вальцем, на одній повздовжній осі, із зазором, встановлений привідний фігурний уловлювач коренебульбоплодів, діаметр якого більший ніж діаметр вальця, над яким встановлений лопатевий метальник, лопаті якого мають дугоподібну форму, а напрямок обертання зустрічний по відношенню до уловлювача, при цьому зверху метальника встановлений привідний відбивний валець, а бічні частини уловлювача й метальника містять нерухомі зчісуючи гребінки. Таким чином, в існуючу сукупність операцій транспортування та очищення коренебульбоплодів від ґрунтови х домішок та рослинних решток вводиться нова операція по примусовому уловлюванню із загальної маси вороху, що знаходиться на очисних робочих органах, і відведенню в окремому напрямку тільки коренебульбоплодів. Тобто, створюються такі умови, при яких коренебульбоплоди потрапляють індивідуально на таку поверхню, з якої вони мають бути захоплені та напрямлені в іншому напрямку окремо від ґрунтових домішок і рослинних решток. Таке уловлювання коренебульбоплодів повинно здійснюватись з мінімальним їх пошкодженням. Пристрій, за допомогою якого пропонується здійснити даний спосіб транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано переріз А-А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, горизонтального блоку трьох очисних вальців 2, які утворені спіральними пружинами, що закріплені консольне на маточинах і встановлені на привідних валах, що обертаються в одному напрямку. За останнім очисним вальцем 2, на одній з ним повздовжній осі, з зазором D1, встановлений привідний фігурний уловлювач коренебульбоплодів 3, діаметр якого більший ніж діаметр очисного вальця 2 і який має окремі чарунки (впадини), розміри яких (ширина і глибина) дорівнюють розмірам коренебульбоплодів, що очищуються. Через кожний проміжок між чарунками фігурного уловлювача коренебульбоплодів З проходять вузькі повздовжні щілини майже на всю його товщину і по всій довжині кола. Над фігурним уловлювачем 3 встановлений лопатевий метальник 4, у якого лопаті мають дугоподібну форму і тонкі кінці, які проходять крізь щілини між чарунками уловлювача коренебульбоплодів 3. При цьому напрямок обертання метальника 4 протилежний напрямку обертального руху фігурного уловлювача 3, а вертикальні осі метальника 4 та уловлювача 3 зміщені одна відносно одної на величину зазору D2. Кінці дугоподібних лопатей метальника 4 проходять крізь вузькі щілини між чарунками фігурного улов 5 80011 лювача 3 і в самій нижній частині створюють з ними зазор D3. Зверху над метальником 4 встановлений привідний відбивний валець 5, напрямок обертання якого протилежний напрямку обертання метальника 4. Збоку фігурного уловлювача коренебульбоплодів 3 закріплено нерухому зчісуючу гребінку 6, дугоподібної форми, а бічна частина метальника 4 (на зворотному його боці) також містить закріплену нерухому зчісуючу гребінку 7, такої ж форми. Бічна частина очисника (від верхньої частини метальника 4) має похило встановлений еластичний екран 8. У проміжках між дугоподібними лопатями метальника 4 консольне встановлені пружні елементи 9. Під еластичним екраном 8, збоку зчісуючої гребінки 6 розташований вивантажувальний транспортер 10. Напрямки обертальних рухів робочих органів очисника показані стрілками. Очисник вороху коренебульбоплодів від домішок працює наступним чином. Ворох коренебульбоплодів подається транспортером 1 на поверхню, утворену горизонтальним блоком очисних вальців 2, які примусово обертаються, при цьому ґрунтові та рослинні домішки захоплюються його спіралями і відводяться донизу за межі очисника. Оскільки, спіралі горизонтальних очисних вальців 2 встановлені консольне, то їх коливання у повздовжньовертикальній площині сприяють інтенсивному просіюванню донизу ґрунтови х домішок. Далі ворох потрапляє на останній очисний валець 2 і, при його обертанні, коренебульбоплоди перетинаючи зазор D1 (розміри якого визначаються мінімальними розмірами коренебульбоплодів, що подаються на очищення) відразу потрапляють на привідний фігурний уловлювач коренебульбоплодів 3. При цьому, оскільки привідний фігурний уловлювач коренебульбоплодів 3 встановлений на одній повздовжній осі з очисними вальцями 2 і його діаметр більший, ніж діаметр вальця 2, то це гарантує заповнення усіх чарунок уловлювача 3 у передній його частині коренебульбоплодами та перехід коренебульбоплодів з одного робочого органу на другий, як твердих тіл, відбувається без зміни кінематичних характеристик (завдяки підпору вороху, що безперервно подається), що сприятиме повному і рівномірному завантаженню чарунок уловлювача 3 коренебульбоплодами. Розміри чарунок (ширина і глибина) уловлювача 3 такі, що в кожну з них потрапляє по одному коренебульбоплоду (або декілька, однак вони розосереджуються в один ряд по всій довжині чарунки) і відбувається це саме у передній частині уловлювача 3, тобто безпосередньо після проходження зазору D1. Безперервна подача вороху також сприяє гарантованому завантаженню коренебульбоплодами кожної чарунки уловлювача 3. А домішки, у переважній більшості, просіюються донизу крізь вказаний зазор D1, тобто відразу за межі очисника. Далі, при обертанні фігурного уловлювача коренебульбоплодів 3, чарунки з коренебульбоплодами займають положення на рівні (або дуже близьке до нього) вертикальної осі фігурного уловлювача 3 і потрапляють у зону дії метальника 4, який своїми дугоподібними лопатями, кінці яких рухаються у вузьких повздовжніх щілинах між чарунок, приму 6 сово захоплюють тіла коренебульбоплодів і кидають їх уперед і вверх, тобто в напрямку свого обертання. Завдяки тому, що лопаті метальника 4 мають дугоподібну форму, то при проходженні вузьких щілин між чарунок їх кінці підходять до коренебульбоплодів знизу, а тому, при подальшому обертанні лопатевого метальника 4, кінці його лопатей спрямовують рух коренеплодів саме догори. При цьому, оскільки напрямки обертання уловлювача 3 і метальника 4 протилежні, а вертикальні осі метальника 4 і уловлювача 3 зміщені одна відносно одної на величину зазору D2, то це сприяє тому, що кінці лопатей метальника 3 підходять до коренеплодів саме знизу і звільнення чарунок від коренебульбоплодів відбувається без їх пошкоджень, оскільки не відбувається ударного контакту кінців лопатей метальника 4 і коренебульбоплодів. Таким чином, сумісна праця уловлювача коренебульбоплодів 3 і лопатевого метальника 4 сприяє примусовому уловлюванню тільки коренебульбоплодів і їх гарантованому відведенню в окремому напрямку (знизу-вгору і вперед). Якщо у чарунки фігурного уловлювача 3 потраплять домішки (наприклад, дрібні ґрунтові, або довгі рослинні рештки), то, при обертанні уловлювача 3, кінці лопатей дугоподібної форми будуть рухатись крізь вузьку щілину не захоплюючи домішок, а будуть контактувати (у середині чарунки) тільки з тілами коренебульбоплодів. Зазор D3 також гарантує не захоплення домішок при проходженні кінцівок лопатей крізь чарунки фігурного уловлювача коренеплодів 3. Коренебульбоплоди після примусового вловлювання летять і ударяються об еластичний екран 8 та в подальшому падають на полотно вивантажувального транспортера 10. В разі коли лопаті дугоподібної форми метальника 4 міцно захоплять коренебульбоплоди (тобто не відбудеться їх кидання) і вони деякий час будуть рухатись разом з ними догори, то завдяки пружним елементам 9 і встановленому зверху привідному відбивному вальцю 5, їх рух буде гарантовано спрямований спочатку на еластичний екран 8 і далі на вивантажувальний транспортер 10. При цьому у переважній більшості можливий такий випадок, коли коренебульбоплоди будуть затискуватися між кінцем лопаті метальника 4 і кінцем пружного елементу 9 у зоні дії уловлювача коренебульбоплодів 3, що в більшій мірі буде відповідати умові їх примусового захоплення із вороху і відведення в окремому напрямку, тобто вперед і вгору. Але після проходження цієї частини коренебульбоплоди обов'язково будуть звільнені і потраплять на вивантажувальний транспортер 10. Якщо з якихось причин коренебульбоплоди не звільнять чарунки привідного фігурного уловлювача коренебульбоплодів 3, то у нижній його частині завдяки нерухомій зчісуючій гребінці б, вони обов'язково будуть зчесані і потраплять на полотно вивантажувального транспортера 10. Кінці гребінки 6 також проходять крізь вказані щілини між чарунками уловлювача коренебульбоплодів 3. Нахил зчісуючої гребінки 6 та її розташування гарантують скочування коренебульбоплодів на вивантажувальний транспортер 10. У випадку, якщо лопаті дугоподібної форми метальника 4 захоплять ра 7 80011 зом і коренебульбоплоди і якісь домішки (ґрунтові або рослинні) і вони не будуть виштовхані пружними елементами 9 й відбиті привідним вальцем 5, то (при майже повному обертанні лопаті) бічна частина метальника 4 (на зворотному його боці) містить закріплену нерухому зчісуючу гребінку 7, яка поверне їх на поверхню очисних вальців 2. Куто ві швидкості обертання робочих органів очисника, геометричні розміри (особливо форма і розміри чарунок) і величини вказаних зазорів повинні враховувати вид коренебульбоплодів, які пода Комп’ютерна в ерстка В. Клюкін 8 ються на очищення, ступінь забрудненості вороху домішками, продуктивність пристрою для транспортування і очистки коренебульбоплодів тощо. Можливі й інші варіанти пристроїв, які могли б здійснити даний спосіб транспортування і очистки коренебульбоплодів від домішок. Застосування даного способу транспортування і очистки дозволить підвищити якість очистки коренебульбоплодів від ґрунтових та рослинних домішок на 30...40%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
