Викрутка гвинтів для металоостеосинтезу

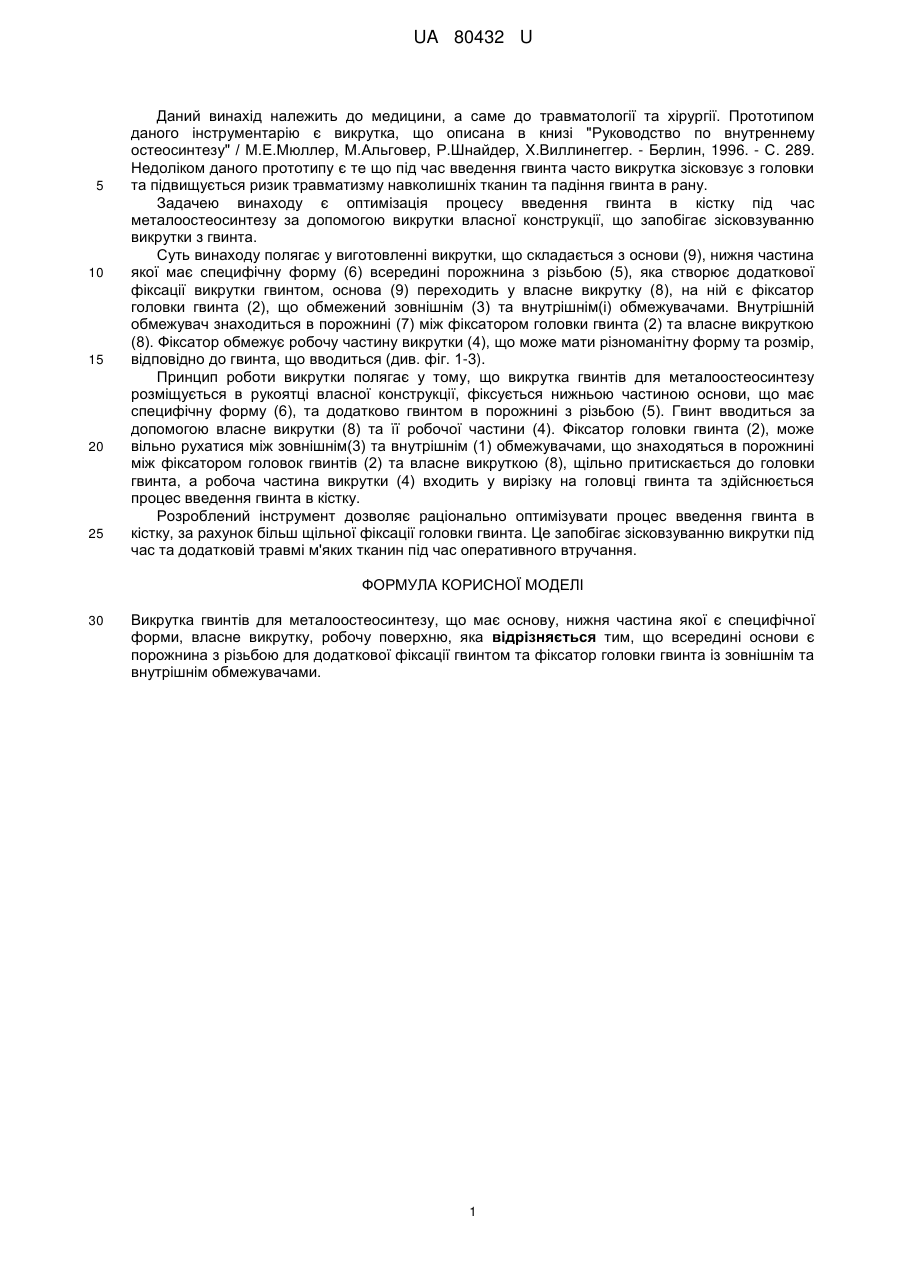

Реферат: Викрутка гвинтів для металоостеосинтезу має основу, нижня частина якої є специфічної форми, власне викрутку, робочу поверхню. Всередині основи є порожнина з різьбою для додаткової фіксації гвинтом та фіксатор головки гвинта із зовнішнім та внутрішнім обмежувачами. UA 80432 U (12) UA 80432 U UA 80432 U 5 10 15 20 25 Даний винахід належить до медицини, а саме до травматології та хірургії. Прототипом даного інструментарію є викрутка, що описана в книзі "Руководство по внутреннему остеосинтезу" / М.Е.Мюллер, Μ.Альговер, Р.Шнайдер, X.Виллинеггер. - Берлин, 1996. - С. 289. Недоліком даного прототипу є те що під час введення гвинта часто викрутка зісковзує з головки та підвищується ризик травматизму навколишніх тканин та падіння гвинта в рану. Задачею винаходу є оптимізація процесу введення гвинта в кістку під час металоостеосинтезу за допомогою викрутки власної конструкції, що запобігає зісковзуванню викрутки з гвинта. Суть винаходу полягає у виготовленні викрутки, що складається з основи (9), нижня частина якої має специфічну форму (6) всередині порожнина з різьбою (5), яка створює додаткової фіксації викрутки гвинтом, основа (9) переходить у власне викрутку (8), на ній є фіксатор головки гвинта (2), що обмежений зовнішнім (3) та внутрішнім(і) обмежувачами. Внутрішній обмежувач знаходиться в порожнині (7) між фіксатором головки гвинта (2) та власне викруткою (8). Фіксатор обмежує робочу частину викрутки (4), що може мати різноманітну форму та розмір, відповідно до гвинта, що вводиться (див. фіг. 1-3). Принцип роботи викрутки полягає у тому, що викрутка гвинтів для металоостеосинтезу розміщується в рукоятці власної конструкції, фіксується нижньою частиною основи, що має специфічну форму (6), та додатково гвинтом в порожнині з різьбою (5). Гвинт вводиться за допомогою власне викрутки (8) та її робочої частини (4). Фіксатор головки гвинта (2), може вільно рухатися між зовнішнім(3) та внутрішнім (1) обмежувачами, що знаходяться в порожнині між фіксатором головок гвинтів (2) та власне викруткою (8), щільно притискається до головки гвинта, а робоча частина викрутки (4) входить у вирізку на головці гвинта та здійснюється процес введення гвинта в кістку. Розроблений інструмент дозволяє раціонально оптимізувати процес введення гвинта в кістку, за рахунок більш щільної фіксації головки гвинта. Це запобігає зісковзуванню викрутки під час та додатковій травмі м'яких тканин під час оперативного втручання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Викрутка гвинтів для металоостеосинтезу, що має основу, нижня частина якої є специфічної форми, власне викрутку, робочу поверхню, яка відрізняється тим, що всередині основи є порожнина з різьбою для додаткової фіксації гвинтом та фіксатор головки гвинта із зовнішнім та внутрішнім обмежувачами. 1 UA 80432 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
