Універсальна рукоятка для распатора та викрутки гвинтів для металоостеосинтезу

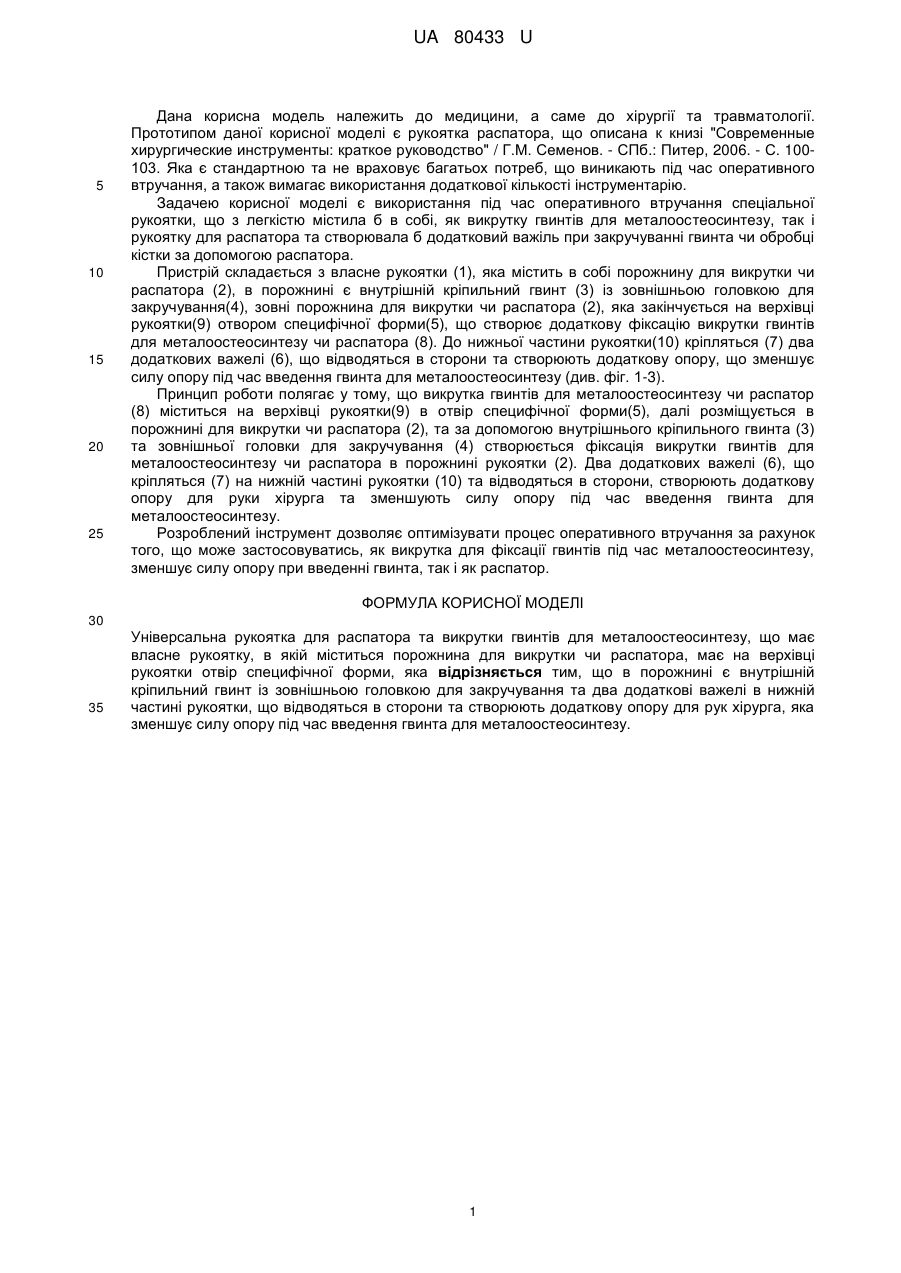

Реферат: Універсальна рукоятка для распатора та викрутки гвинтів для металоостеосинтезу має власне рукоятку, в якій міститься порожнина для викрутки чи распатора, має на верхівці рукоятки отвір специфічної форми. В порожнині є внутрішній кріпильний гвинт із зовнішньою головкою для закручування та два додаткові важелі в нижній частині рукоятки, що відводяться в сторони та створюють додаткову опору для рук хірурга, яка зменшує силу опору під час введення гвинта для металоостеосинтезу. UA 80433 U (12) UA 80433 U UA 80433 U 5 10 15 20 25 Дана корисна модель належить до медицини, а саме до хірургії та травматології. Прототипом даної корисної моделі є рукоятка распатора, що описана к книзі "Современные хирургические инструменты: краткое руководство" / Г.М. Семенов. - СПб.: Питер, 2006. - С. 100103. Яка є стандартною та не враховує багатьох потреб, що виникають під час оперативного втручання, а також вимагає використання додаткової кількості інструментарію. Задачею корисної моделі є використання під час оперативного втручання спеціальної рукоятки, що з легкістю містила б в собі, як викрутку гвинтів для металоостеосинтезу, так і рукоятку для распатора та створювала б додатковий важіль при закручуванні гвинта чи обробці кістки за допомогою распатора. Пристрій складається з власне рукоятки (1), яка містить в собі порожнину для викрутки чи распатора (2), в порожнині є внутрішній кріпильний гвинт (3) із зовнішньою головкою для закручування(4), зовні порожнина для викрутки чи распатора (2), яка закінчується на верхівці рукоятки(9) отвором специфічної форми(5), що створює додаткову фіксацію викрутки гвинтів для металоостеосинтезу чи распатора (8). До нижньої частини рукоятки(10) кріпляться (7) два додаткових важелі (6), що відводяться в сторони та створюють додаткову опору, що зменшує силу опору під час введення гвинта для металоостеосинтезу (див. фіг. 1-3). Принцип роботи полягає у тому, що викрутка гвинтів для металоостеосинтезу чи распатор (8) міститься на верхівці рукоятки(9) в отвір специфічної форми(5), далі розміщується в порожнині для викрутки чи распатора (2), та за допомогою внутрішнього кріпильного гвинта (3) та зовнішньої головки для закручування (4) створюється фіксація викрутки гвинтів для металоостеосинтезу чи распатора в порожнині рукоятки (2). Два додаткових важелі (6), що кріпляться (7) на нижній частині рукоятки (10) та відводяться в сторони, створюють додаткову опору для руки хірурга та зменшують силу опору під час введення гвинта для металоостеосинтезу. Розроблений інструмент дозволяє оптимізувати процес оперативного втручання за рахунок того, що може застосовуватись, як викрутка для фіксації гвинтів під час металоостеосинтезу, зменшує силу опору при введенні гвинта, так і як распатор. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Універсальна рукоятка для распатора та викрутки гвинтів для металоостеосинтезу, що має власне рукоятку, в якій міститься порожнина для викрутки чи распатора, має на верхівці рукоятки отвір специфічної форми, яка відрізняється тим, що в порожнині є внутрішній кріпильний гвинт із зовнішньою головкою для закручування та два додаткові важелі в нижній частині рукоятки, що відводяться в сторони та створюють додаткову опору для рук хірурга, яка зменшує силу опору під час введення гвинта для металоостеосинтезу. 1 UA 80433 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
