Вантажопідйомний пристрій

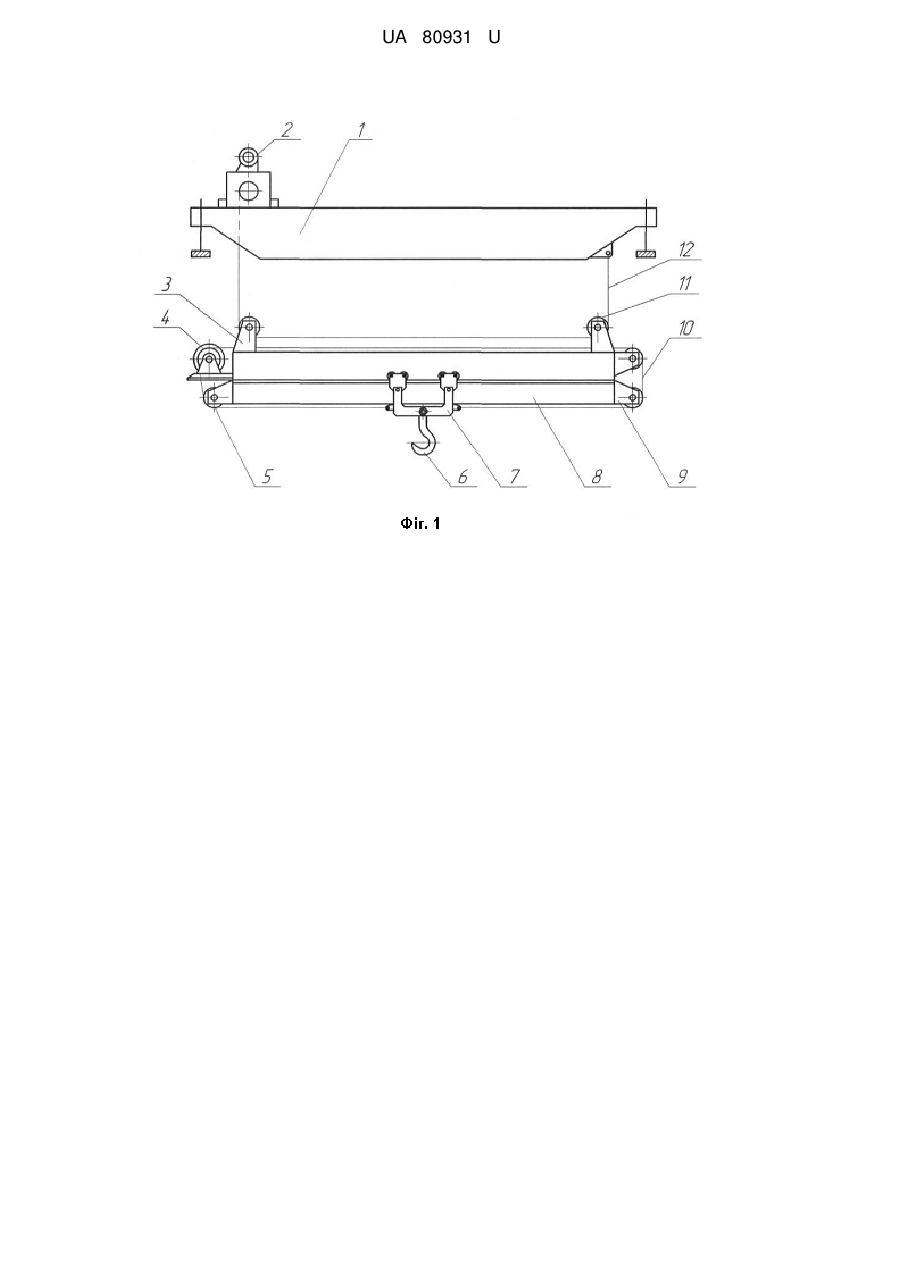

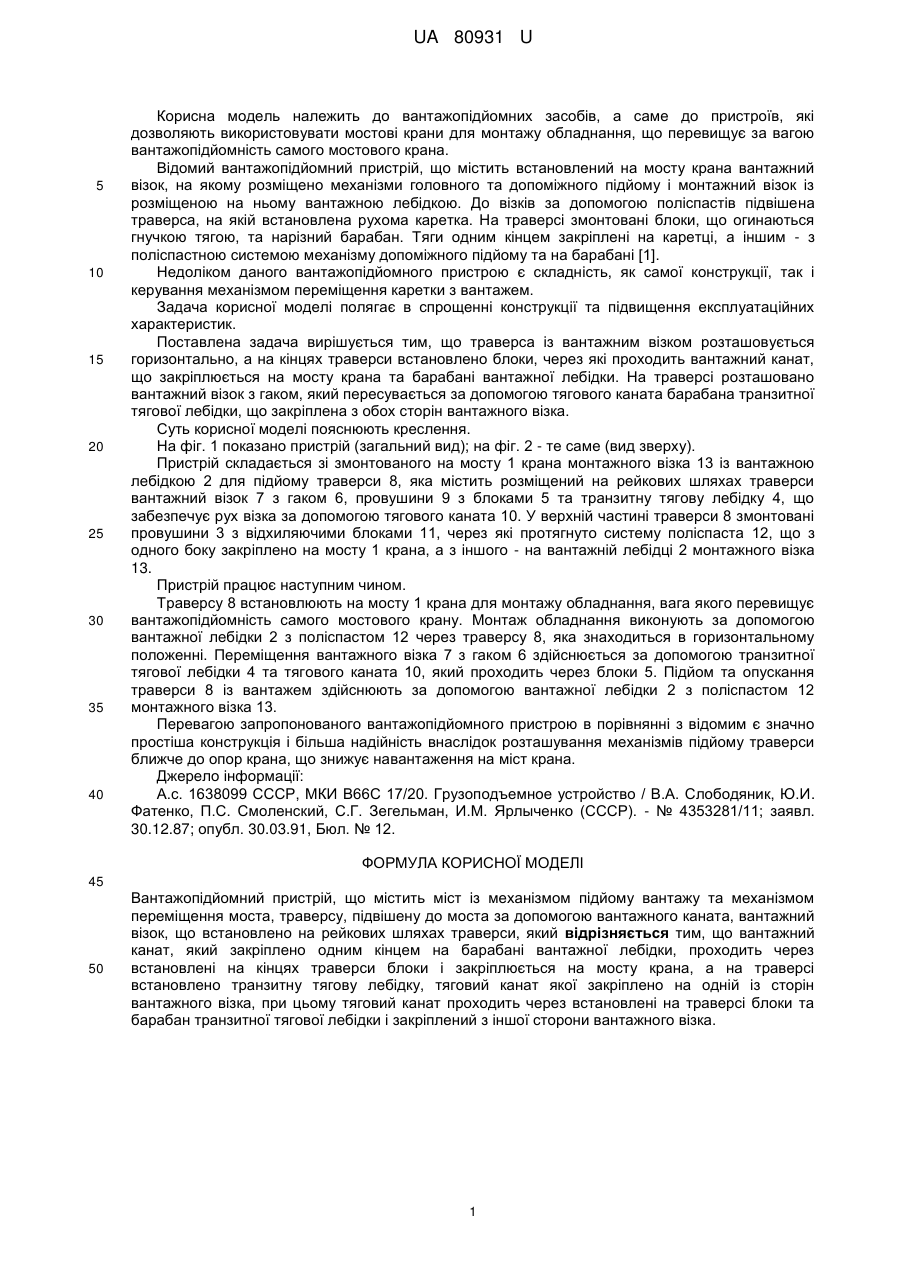

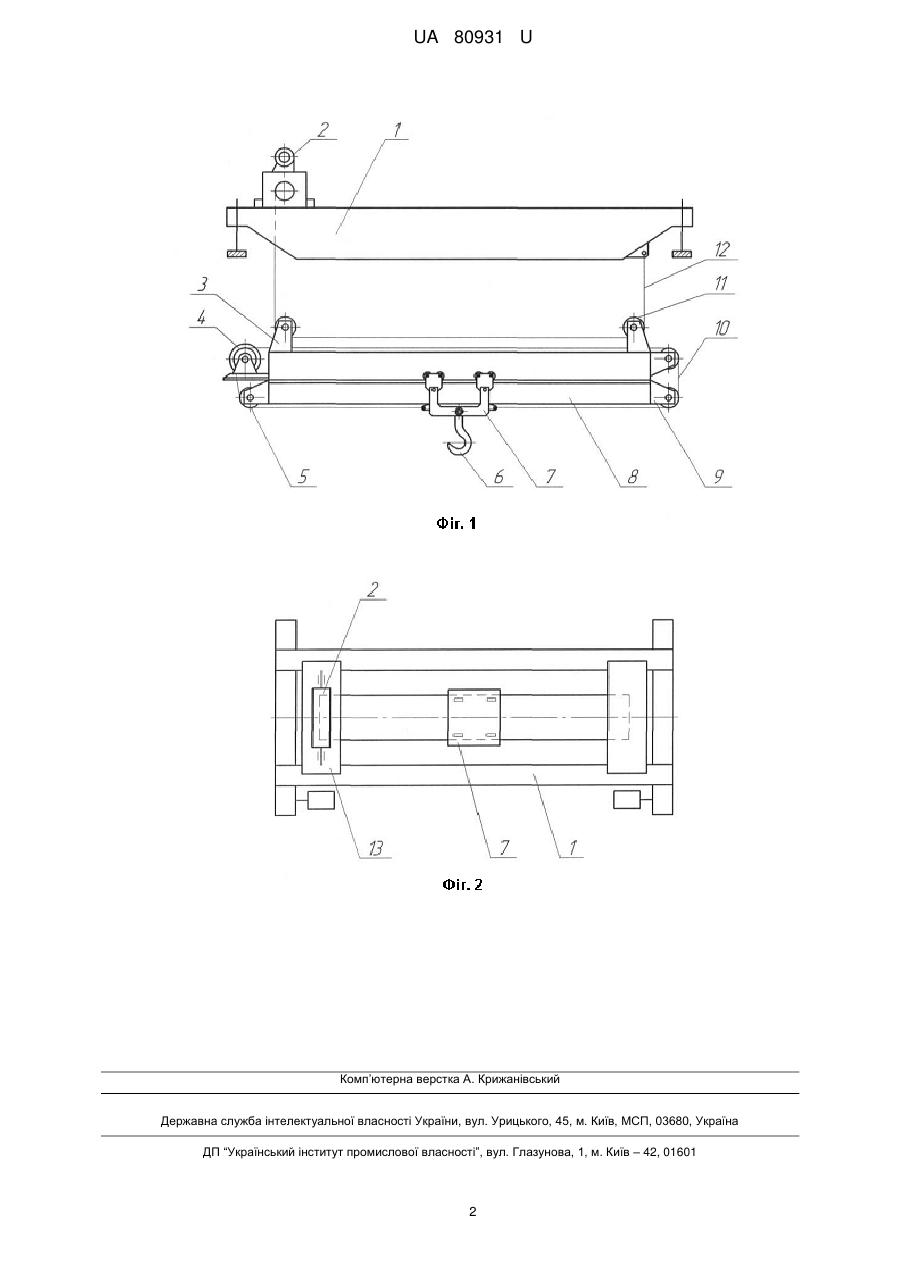

Реферат: Вантажопідйомний пристрій містить міст із механізмом підйому вантажу та механізмом переміщення моста, траверсу, підвішену до моста за допомогою вантажного каната, вантажний візок, що встановлено на рейкових шляхах траверси. Вантажний канат, який закріплено одним кінцем на барабані вантажної лебідки, проходить через встановлені на кінцях траверси блоки і закріплюється на мосту крана. На траверсі встановлено транзитну тягову лебідку, тяговий канат якої закріплено на одній із сторін вантажного візка. При цьому тяговий канат проходить через встановлені на траверсі блоки та барабан транзитної тягової лебідки і закріплений з іншої сторони вантажного візка. UA 80931 U (12) UA 80931 U UA 80931 U 5 10 15 20 25 30 35 40 Корисна модель належить до вантажопідйомних засобів, а саме до пристроїв, які дозволяють використовувати мостові крани для монтажу обладнання, що перевищує за вагою вантажопідйомність самого мостового крана. Відомий вантажопідйомний пристрій, що містить встановлений на мосту крана вантажний візок, на якому розміщено механізми головного та допоміжного підйому і монтажний візок із розміщеною на ньому вантажною лебідкою. До візків за допомогою поліспастів підвішена траверса, на якій встановлена рухома каретка. На траверсі змонтовані блоки, що огинаються гнучкою тягою, та нарізний барабан. Тяги одним кінцем закріплені на каретці, а іншим - з поліспастною системою механізму допоміжного підйому та на барабані [1]. Недоліком даного вантажопідйомного пристрою є складність, як самої конструкції, так і керування механізмом переміщення каретки з вантажем. Задача корисної моделі полягає в спрощенні конструкції та підвищення експлуатаційних характеристик. Поставлена задача вирішується тим, що траверса із вантажним візком розташовується горизонтально, а на кінцях траверси встановлено блоки, через які проходить вантажний канат, що закріплюється на мосту крана та барабані вантажної лебідки. На траверсі розташовано вантажний візок з гаком, який пересувається за допомогою тягового каната барабана транзитної тягової лебідки, що закріплена з обох сторін вантажного візка. Суть корисної моделі пояснюють креслення. На фіг. 1 показано пристрій (загальний вид); на фіг. 2 - те саме (вид зверху). Пристрій складається зі змонтованого на мосту 1 крана монтажного візка 13 із вантажною лебідкою 2 для підйому траверси 8, яка містить розміщений на рейкових шляхах траверси вантажний візок 7 з гаком 6, провушини 9 з блоками 5 та транзитну тягову лебідку 4, що забезпечує рух візка за допомогою тягового каната 10. У верхній частині траверси 8 змонтовані провушини 3 з відхиляючими блоками 11, через які протягнуто систему поліспаста 12, що з одного боку закріплено на мосту 1 крана, а з іншого - на вантажній лебідці 2 монтажного візка 13. Пристрій працює наступним чином. Траверсу 8 встановлюють на мосту 1 крана для монтажу обладнання, вага якого перевищує вантажопідйомність самого мостового крану. Монтаж обладнання виконують за допомогою вантажної лебідки 2 з поліспастом 12 через траверсу 8, яка знаходиться в горизонтальному положенні. Переміщення вантажного візка 7 з гаком 6 здійснюється за допомогою транзитної тягової лебідки 4 та тягового каната 10, який проходить через блоки 5. Підйом та опускання траверси 8 із вантажем здійснюють за допомогою вантажної лебідки 2 з поліспастом 12 монтажного візка 13. Перевагою запропонованого вантажопідйомного пристрою в порівнянні з відомим є значно простіша конструкція і більша надійність внаслідок розташування механізмів підйому траверси ближче до опор крана, що знижує навантаження на міст крана. Джерело інформації: А.с. 1638099 СССР, МКИ В66С 17/20. Грузоподъемное устройство / В.А. Слободяник, Ю.И. Фатенко, П.С. Смоленский, С.Г. Зегельман, И.М. Ярлыченко (СССР). - № 4353281/11; заявл. 30.12.87; опубл. 30.03.91, Бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Вантажопідйомний пристрій, що містить міст із механізмом підйому вантажу та механізмом переміщення моста, траверсу, підвішену до моста за допомогою вантажного каната, вантажний візок, що встановлено на рейкових шляхах траверси, який відрізняється тим, що вантажний канат, який закріплено одним кінцем на барабані вантажної лебідки, проходить через встановлені на кінцях траверси блоки і закріплюється на мосту крана, а на траверсі встановлено транзитну тягову лебідку, тяговий канат якої закріплено на одній із сторін вантажного візка, при цьому тяговий канат проходить через встановлені на траверсі блоки та барабан транзитної тягової лебідки і закріплений з іншої сторони вантажного візка. 1 UA 80931 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
