Пристрій для визначення механічних напружень у феромагнітних конструкціях

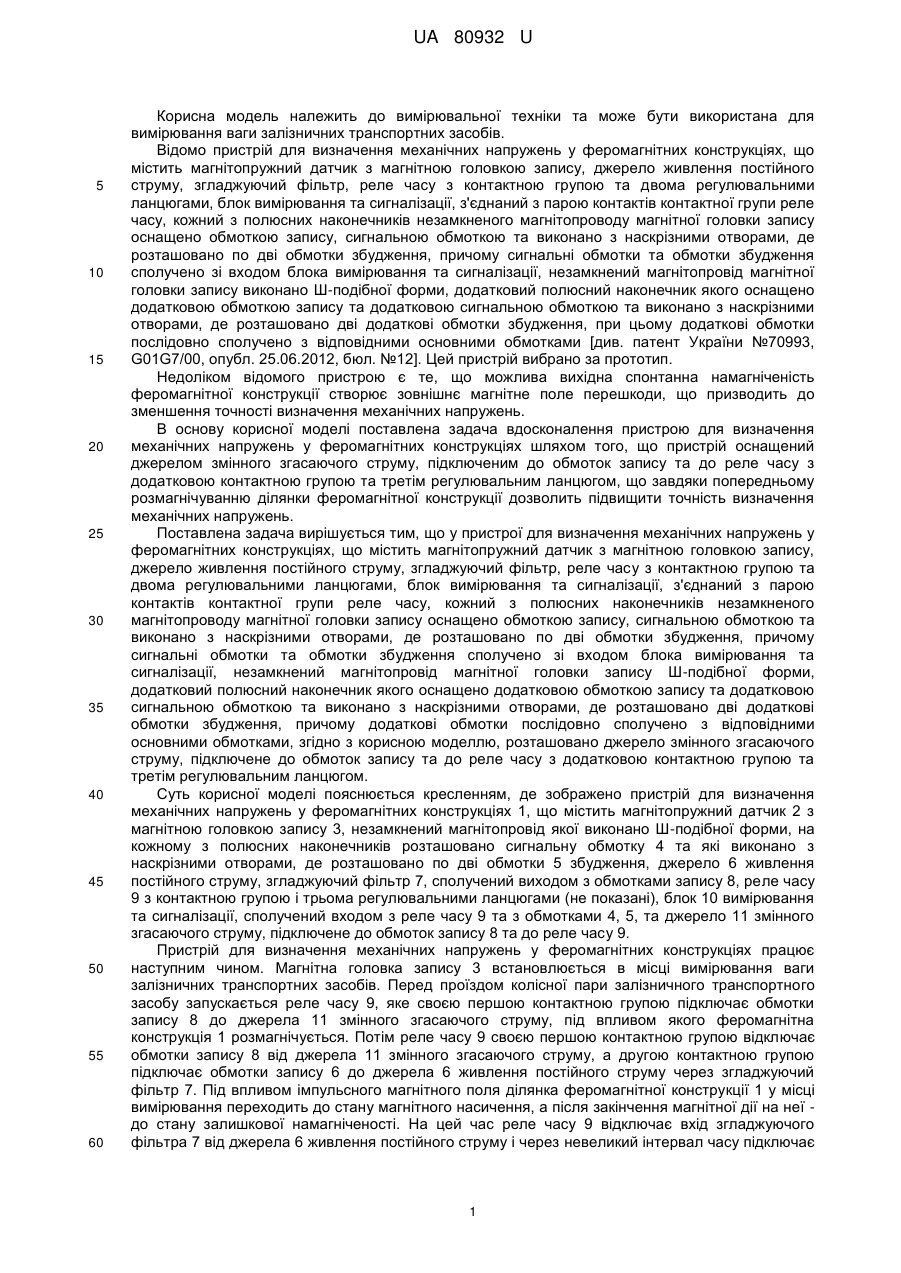

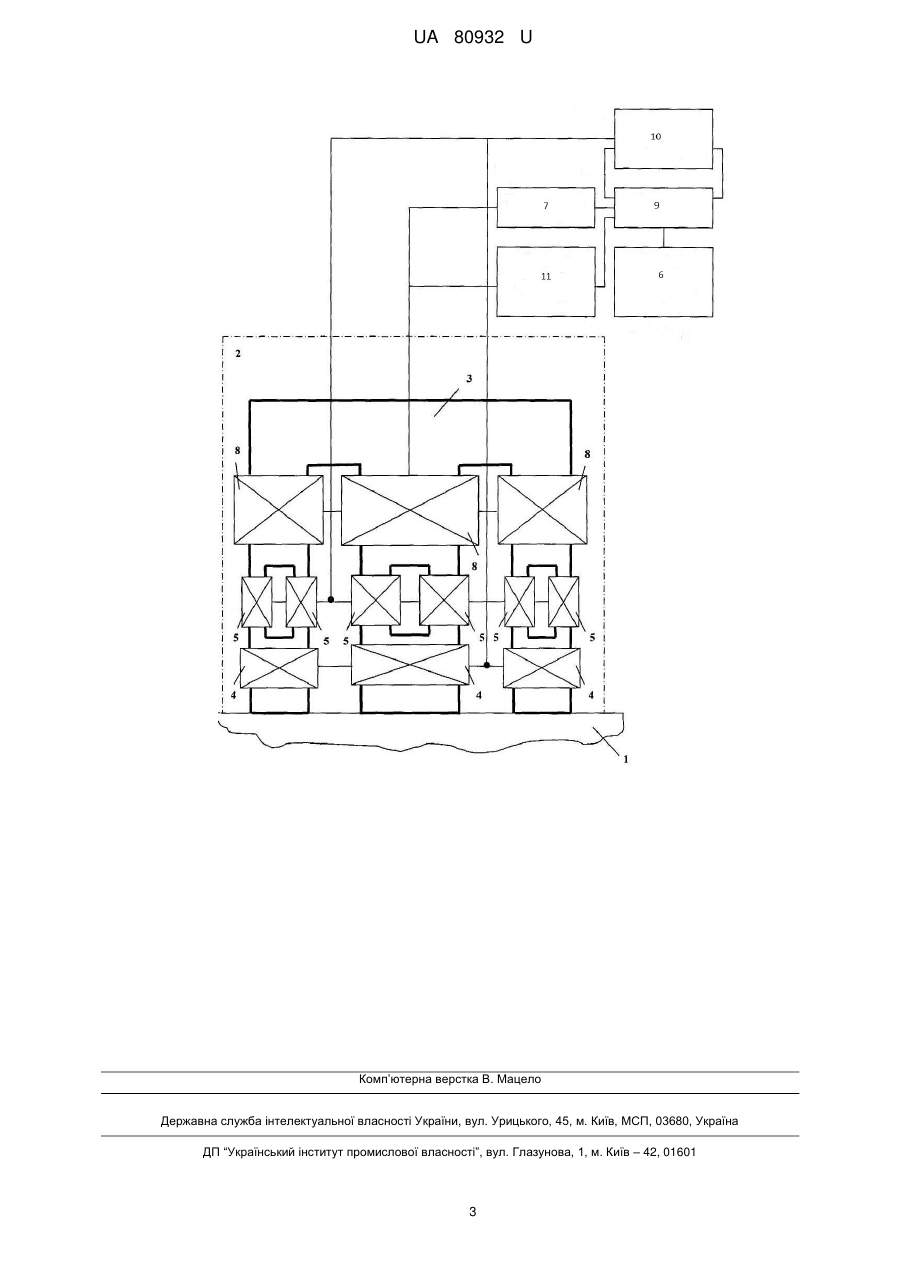

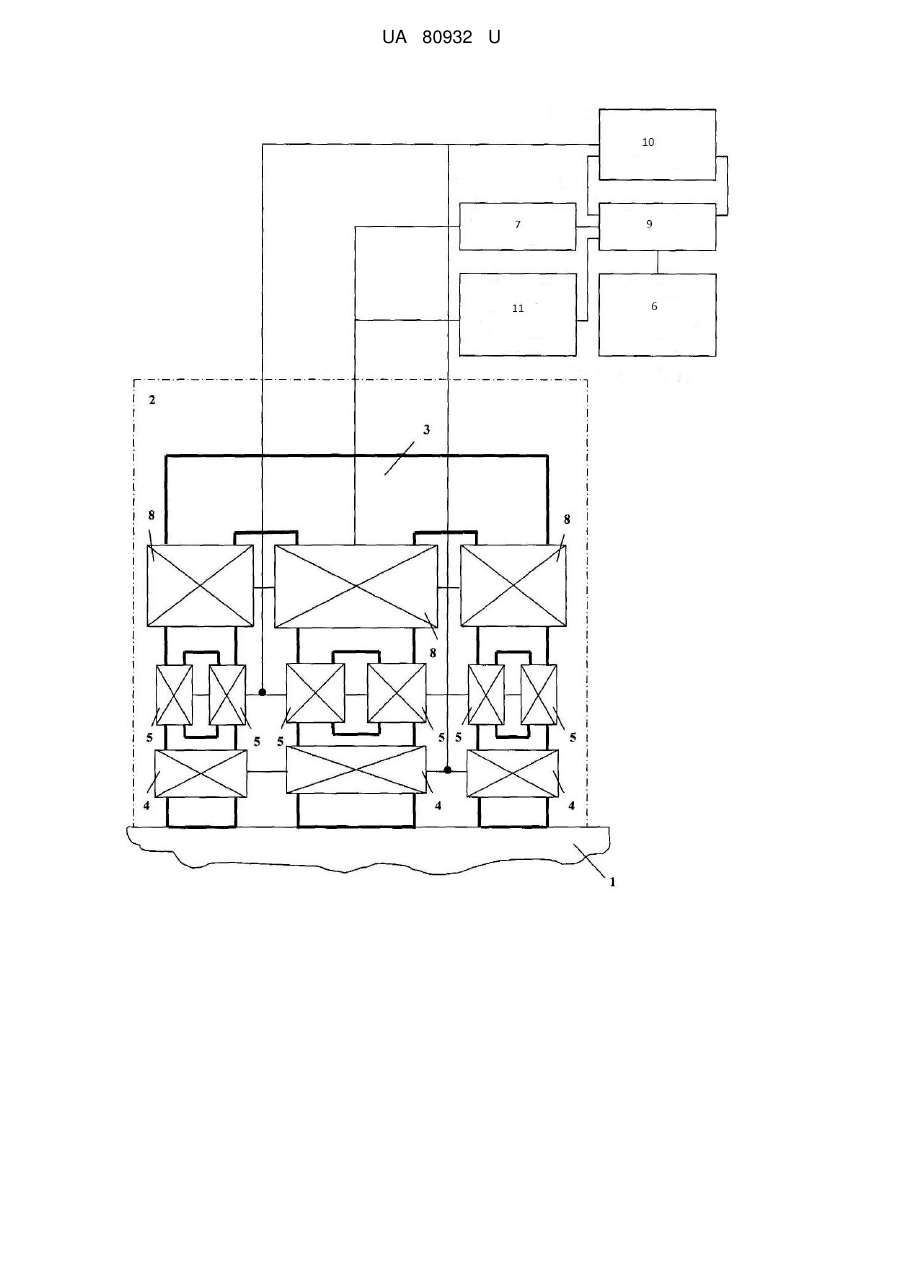

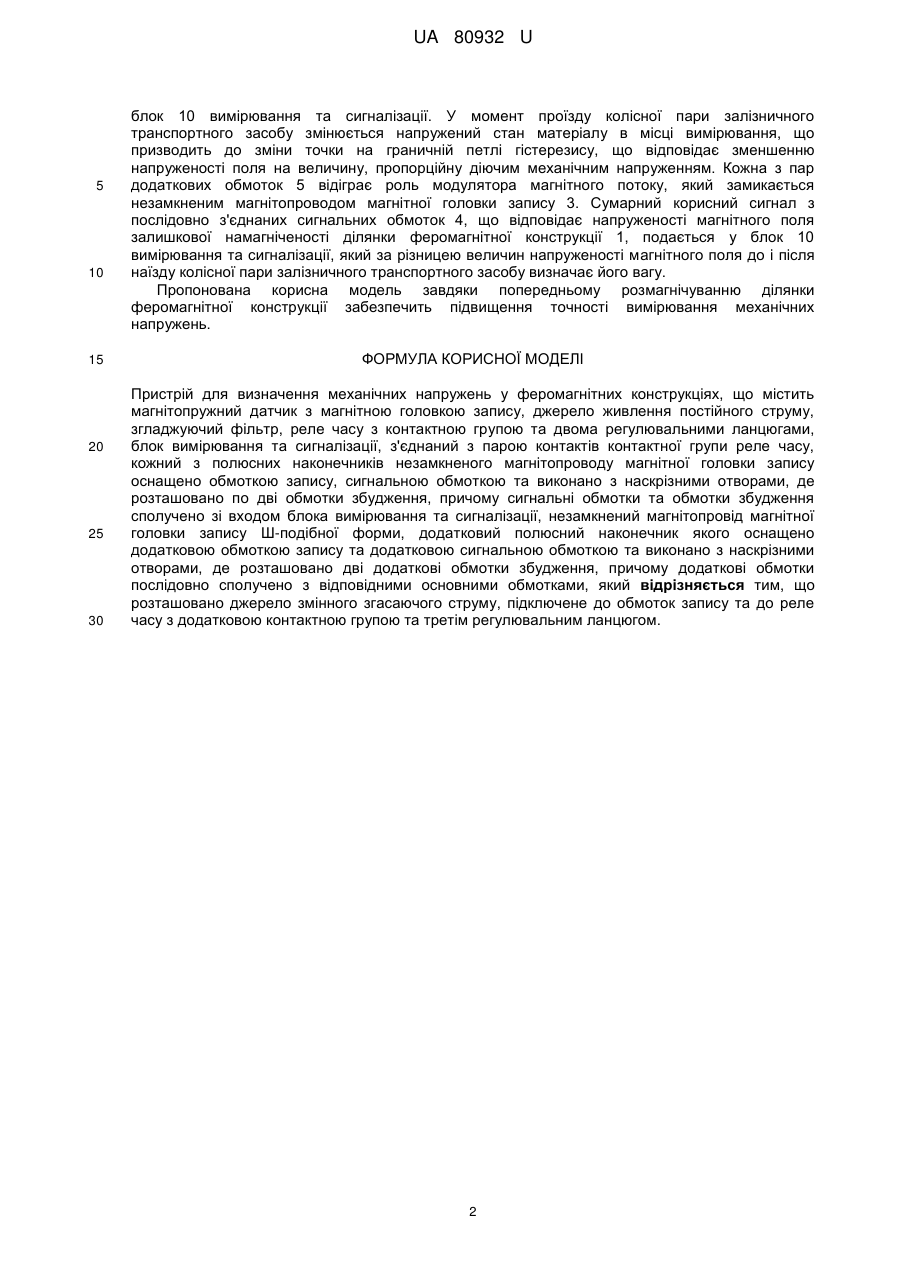

Реферат: UA 80932 U UA 80932 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання ваги залізничних транспортних засобів. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, кожний з полюсних наконечників незамкненого магнітопроводу магнітної головки запису оснащено обмоткою запису, сигнальною обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому сигнальні обмотки та обмотки збудження сполучено зі входом блока вимірювання та сигналізації, незамкнений магнітопровід магнітної головки запису виконано Ш-подібної форми, додатковий полюсний наконечник якого оснащено додатковою обмоткою запису та додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, при цьому додаткові обмотки послідовно сполучено з відповідними основними обмотками [див. патент України №70993, G01G7/00, опубл. 25.06.2012, бюл. №12]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле перешкоди, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлена задача вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій оснащений джерелом змінного згасаючого струму, підключеним до обмоток запису та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що завдяки попередньому розмагнічуванню ділянки феромагнітної конструкції дозволить підвищити точність визначення механічних напружень. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, кожний з полюсних наконечників незамкненого магнітопроводу магнітної головки запису оснащено обмоткою запису, сигнальною обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому сигнальні обмотки та обмотки збудження сполучено зі входом блока вимірювання та сигналізації, незамкнений магнітопровід магнітної головки запису Ш-подібної форми, додатковий полюсний наконечник якого оснащено додатковою обмоткою запису та додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, причому додаткові обмотки послідовно сполучено з відповідними основними обмотками, згідно з корисною моделлю, розташовано джерело змінного згасаючого струму, підключене до обмоток запису та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 з магнітною головкою запису 3, незамкнений магнітопровід якої виконано Ш-подібної форми, на кожному з полюсних наконечників розташовано сигнальну обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві обмотки 5 збудження, джерело 6 живлення постійного струму, згладжуючий фільтр 7, сполучений виходом з обмотками запису 8, реле часу 9 з контактною групою і трьома регулювальними ланцюгами (не показані), блок 10 вимірювання та сигналізації, сполучений входом з реле часу 9 та з обмотками 4, 5, та джерело 11 змінного згасаючого струму, підключене до обмоток запису 8 та до реле часу 9. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітна головка запису 3 встановлюється в місці вимірювання ваги залізничних транспортних засобів. Перед проїздом колісної пари залізничного транспортного засобу запускається реле часу 9, яке своєю першою контактною групою підключає обмотки запису 8 до джерела 11 змінного згасаючого струму, під впливом якого феромагнітна конструкція 1 розмагнічується. Потім реле часу 9 своєю першою контактною групою відключає обмотки запису 8 від джерела 11 змінного згасаючого струму, а другою контактною групою підключає обмотки запису 6 до джерела 6 живлення постійного струму через згладжуючий фільтр 7. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї до стану залишкової намагніченості. На цей час реле часу 9 відключає вхід згладжуючого фільтра 7 від джерела 6 живлення постійного струму і через невеликий інтервал часу підключає 1 UA 80932 U 5 10 15 20 25 30 блок 10 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобу змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається незамкненим магнітопроводом магнітної головки запису 3. Сумарний корисний сигнал з послідовно з'єднаних сигнальних обмоток 4, що відповідає напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подається у блок 10 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає його вагу. Пропонована корисна модель завдяки попередньому розмагнічуванню ділянки феромагнітної конструкції забезпечить підвищення точності вимірювання механічних напружень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, кожний з полюсних наконечників незамкненого магнітопроводу магнітної головки запису оснащено обмоткою запису, сигнальною обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому сигнальні обмотки та обмотки збудження сполучено зі входом блока вимірювання та сигналізації, незамкнений магнітопровід магнітної головки запису Ш-подібної форми, додатковий полюсний наконечник якого оснащено додатковою обмоткою запису та додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, причому додаткові обмотки послідовно сполучено з відповідними основними обмотками, який відрізняється тим, що розташовано джерело змінного згасаючого струму, підключене до обмоток запису та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 80932 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
