Труба теплообмінника

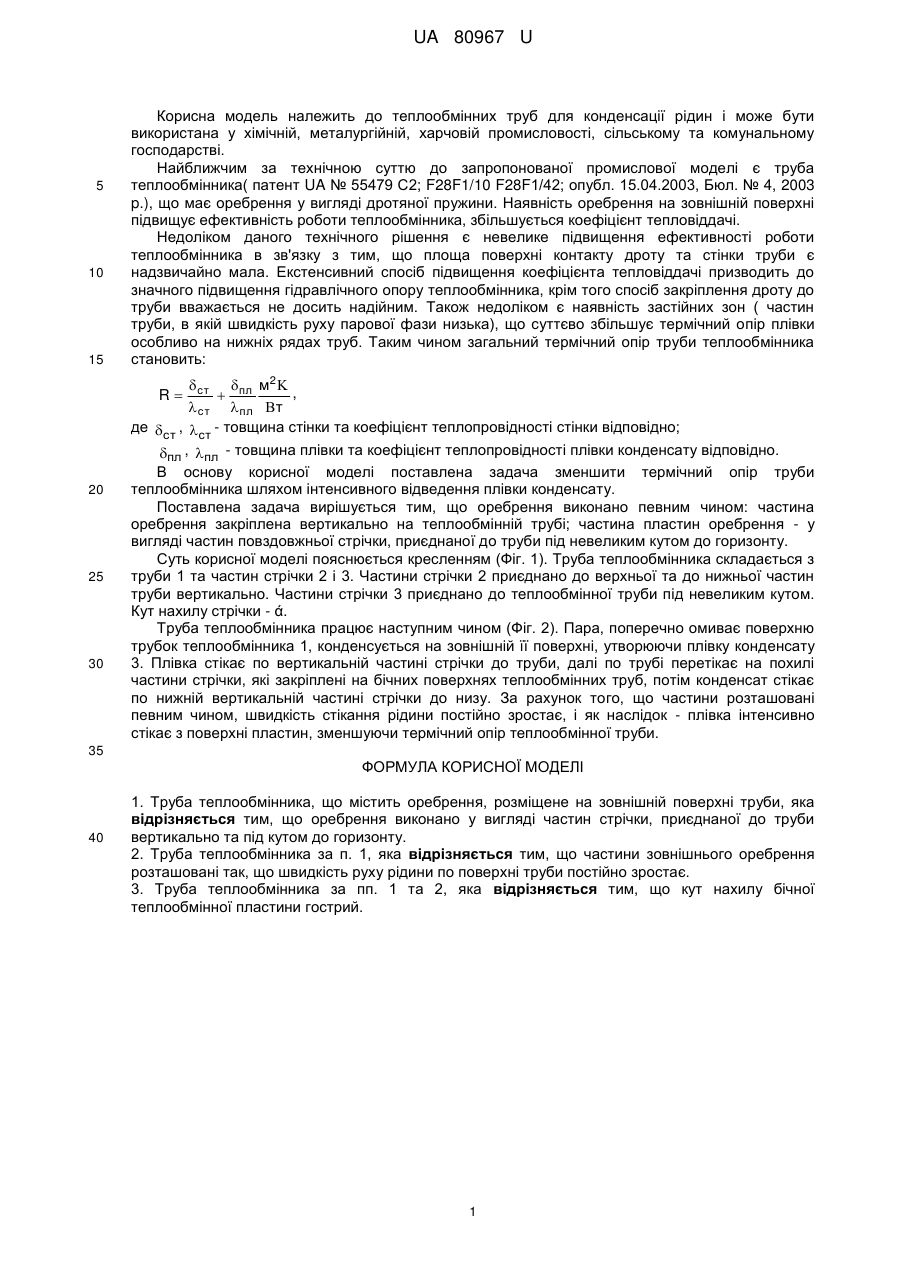

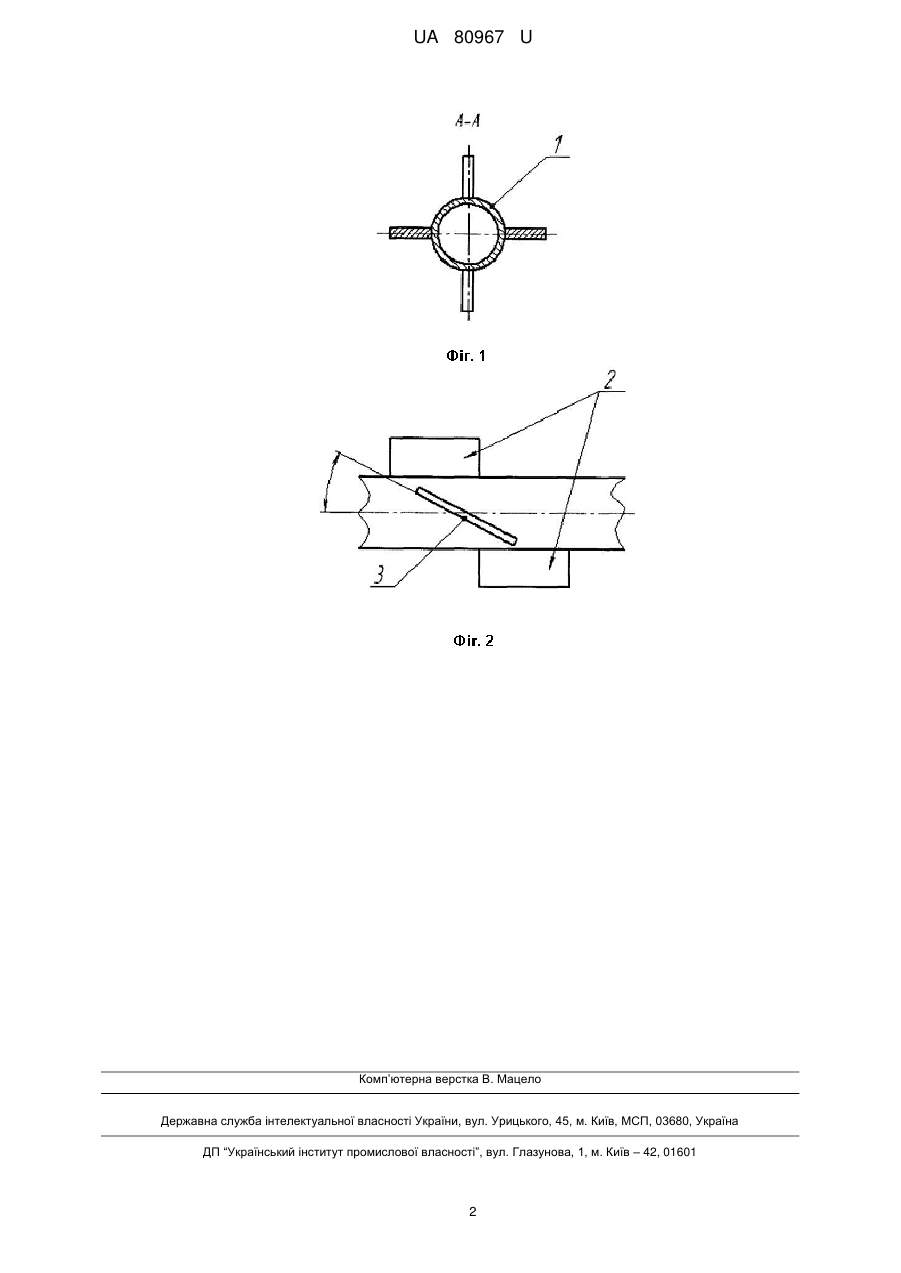

Реферат: Труба теплообмінника містить оребрення, розміщене на зовнішній поверхні труби. Оребрення виконано у вигляді частин стрічки, приєднаної до труби вертикально та під кутом до горизонту. UA 80967 U (54) ТРУБА ТЕПЛООБМІННИКА UA 80967 U UA 80967 U 5 10 15 Корисна модель належить до теплообмінних труб для конденсації рідин і може бути використана у хімічній, металургійній, харчовій промисловості, сільському та комунальному господарстві. Найближчим за технічною суттю до запропонованої промислової моделі є труба теплообмінника( патент UA № 55479 С2; F28F1/10 F28F1/42; опубл. 15.04.2003, Бюл. № 4, 2003 p.), що має оребрення у вигляді дротяної пружини. Наявність оребрення на зовнішній поверхні підвищує ефективність роботи теплообмінника, збільшується коефіцієнт тепловіддачі. Недоліком даного технічного рішення є невелике підвищення ефективності роботи теплообмінника в зв'язку з тим, що площа поверхні контакту дроту та стінки труби є надзвичайно мала. Екстенсивний спосіб підвищення коефіцієнта тепловіддачі призводить до значного підвищення гідравлічного опору теплообмінника, крім того спосіб закріплення дроту до труби вважається не досить надійним. Також недоліком є наявність застійних зон ( частин труби, в якій швидкість руху парової фази низька), що суттєво збільшує термічний опір плівки особливо на нижніх рядах труб. Таким чином загальний термічний опір труби теплообмінника становить:  ст  пл м 2  ,   ст  пл т де ст , ст - товщина стінки та коефіцієнт теплопровідності стінки відповідно; пл , пл - товщина плівки та коефіцієнт теплопровідності плівки конденсату відповідно. В основу корисної моделі поставлена задача зменшити термічний опір труби теплообмінника шляхом інтенсивного відведення плівки конденсату. Поставлена задача вирішується тим, що оребрення виконано певним чином: частина оребрення закріплена вертикально на теплообмінній трубі; частина пластин оребрення - у вигляді частин повздовжньої стрічки, приєднаної до труби під невеликим кутом до горизонту. Суть корисної моделі пояснюється кресленням (Фіг. 1). Труба теплообмінника складається з труби 1 та частин стрічки 2 і 3. Частини стрічки 2 приєднано до верхньої та до нижньої частин труби вертикально. Частини стрічки 3 приєднано до теплообмінної труби під невеликим кутом. Кут нахилу стрічки - ά. Труба теплообмінника працює наступним чином (Фіг. 2). Пара, поперечно омиває поверхню трубок теплообмінника 1, конденсується на зовнішній її поверхні, утворюючи плівку конденсату 3. Плівка стікає по вертикальній частині стрічки до труби, далі по трубі перетікає на похилі частини стрічки, які закріплені на бічних поверхнях теплообмінних труб, потім конденсат стікає по нижній вертикальній частині стрічки до низу. За рахунок того, що частини розташовані певним чином, швидкість стікання рідини постійно зростає, і як наслідок - плівка інтенсивно стікає з поверхні пластин, зменшуючи термічний опір теплообмінної труби. R 20 25 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Труба теплообмінника, що містить оребрення, розміщене на зовнішній поверхні труби, яка відрізняється тим, що оребрення виконано у вигляді частин стрічки, приєднаної до труби вертикально та під кутом до горизонту. 2. Труба теплообмінника за п. 1, яка відрізняється тим, що частини зовнішнього оребрення розташовані так, що швидкість руху рідини по поверхні труби постійно зростає. 3. Труба теплообмінника за пп. 1 та 2, яка відрізняється тим, що кут нахилу бічної теплообмінної пластини гострий. 1 UA 80967 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
