Теплообмінна труба

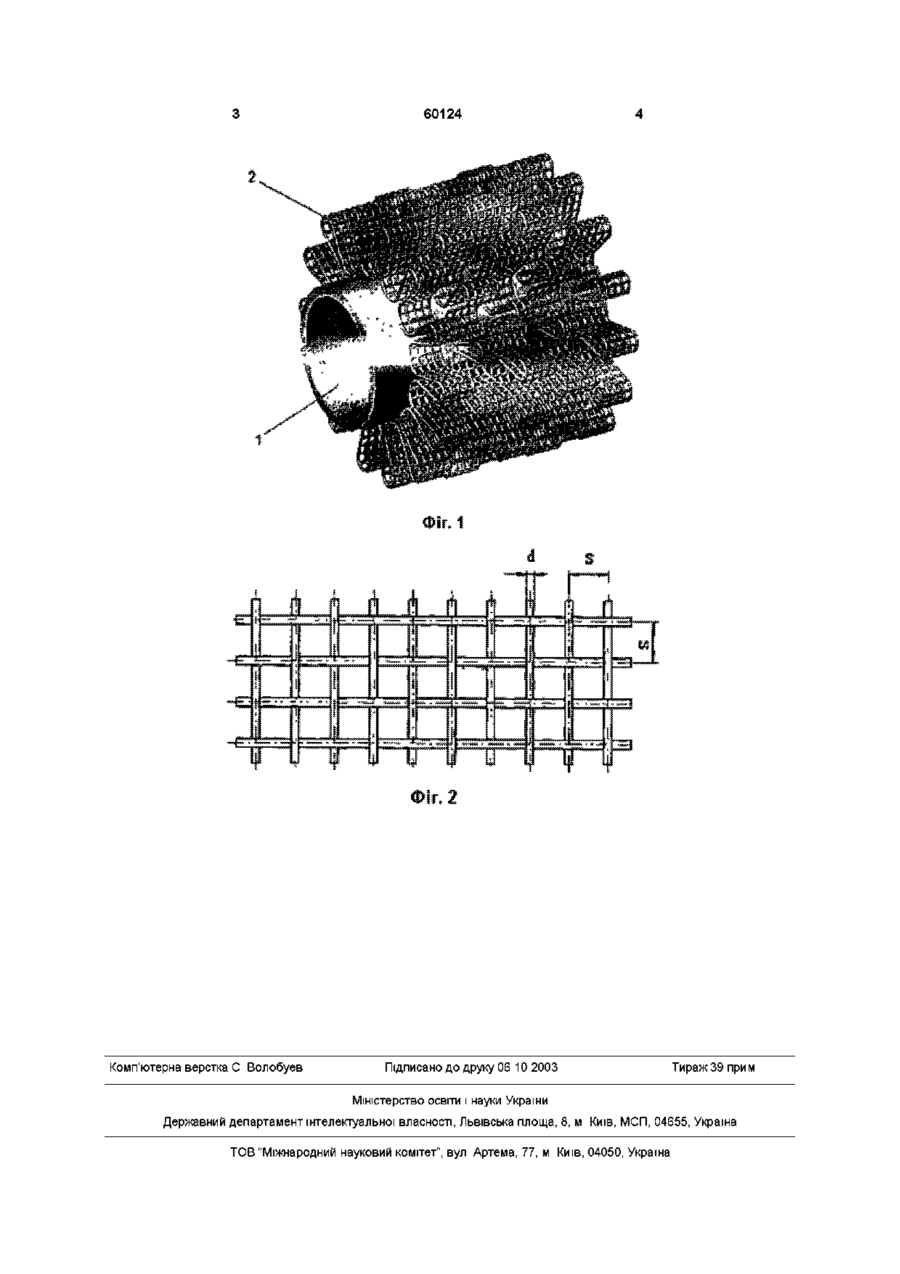

Теплообмінна труба, що містить циліндричну основу, на ЗОВНІШНІЙ поверхні якої розміщено спіральне оребрення з суцільної гофрованої стрічки, яка відрізняється тим, що оребрення виконано з сітчасто-дротяної стрічки Винахід відноситься до пристроїв, що забезпечують інтенсифікацію процесів конвективного теплообміну Іентенсифікація теплообміну є ефективним способом вирішення проблеми зменшення маси і розмірів теплообмінних апаратів та пристроїв Відома теплообмінна труба з поздовжніми суцільними ребрами на и ЗОВНІШНІЙ поверхні (див книгу "Теплотехнический справочник" под общей редакцией В Н Юренева и П Д Лебедева В 2-х т Т 2 М "Энергия", 1976, с 543, рис 8-3 ж ) Недоліком вищевказаної оребреної труби є те, що ефективний теплообмін з її зовнішньої поверхні здійснюється лише при поздовжньому омиванні теплоносієм В якості прототипу обрана теплообмінна труба, що містить циліндричну основу, на ЗОВНІШНІЙ поверхні якої розміщено спіральне оребрення з суцільної гофрованої стрічки (див книгу "Теплотехнический справочник " под общей редакцией В Н Юренева и П Д Лебедева В 2-х т Т 2 М "Энергия", 1976, с 543, рис 8-3 г) Недоліком вищевказаної теплообмінної труби є те, що при поперечному омиванні теплоносієм її зовнішньої поверхні вона має обмежені можливості інтенсифікації теплообміну в зв'язку з утворенням на поверхнях міжреберних каналів пограничних шарів з підвищеним термічним опором Задачею винаходу є удосконалення теплообмінної труби шляхом виконання оребрення у вигляді сітчасто-дротяної стрічки, що забезпечує підвищення інтенсивності тепловіддачі та зменшення маси теплообмінної труби Поставлена задача досягається тим, що в теплообмінній трубі, яка має цилінричну основу, на ЗОВНІШНІЙ поверхні розміщено спіральне сітчастедротяне оребрення Новим є те, що оребрення утворено з суцільної гофрованої сітчасто-дротяної стрічки Таке оребрення збільшує інтенсивність тепловіддачі на 20-25% Винахід пояснюється кресленнями, де на фіг 1 приведений загальний вигляд теплообмінної труби, на фіг 2 зображений фрагмент сітчастодротяної стрічки Теплообмінна труба (фиг 1) містить циліндричну основу 1, на якій розміщено оребрення 2 з сітчасто-дротяної стрічки чарункою SxS та діаметром дроту d (фіг 2) Теплообмінну трубу використовують як окремий оребрений теплообмінник або як елемент в пакетах труб теплообмінних апаратів При омиванні теплоносієм оребреної поверхні інтенсифікація процесу теплообміну досягається за рахунок виникнення на дротяних елементах оребрення зон з відривною течією, які підвищують турбулізацію потоку теплоносія Таким чином досягаються наступні переваги при порівнянні з прототипом тепловіддача оребреної поверхні збільшується на 20-25% знижується маса теплообмінної поверхні на 20% о (О 60124 ^^x Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
