Формула / Реферат

1. Труба теплообмінника, що містить оребрення у вигляді дротяної пружини, навитої по спіралі, причому оребрення розміщене на зовнішній та внутрішній поверхні труби, оребрення на внутрішній поверхні труби виконано зі спіралі, розміщеної на каркасі, яка відрізняється тим, що оребрення на внутрішній поверхні труби виконано у вигляді здвоєної спіралі, розміщеної на каркасі, який є витим здвоєним дротом.

2. Труба теплообмінника за п.1, яка відрізняється тим, що діаметр дроту оребрення обрано у межах 0,3 - 1,0 мм.

3. Труба теплообмінника за п.1, яка відрізняється тим, що крок пружини обрано у межах 2 - 6 діаметрів дроту.

4. Труба теплообмінника за п.1, яка відрізняється тим, що крок спіралі зовнішнього навивання обрано у межах від 1 до 2 діаметрів пружини.

Текст

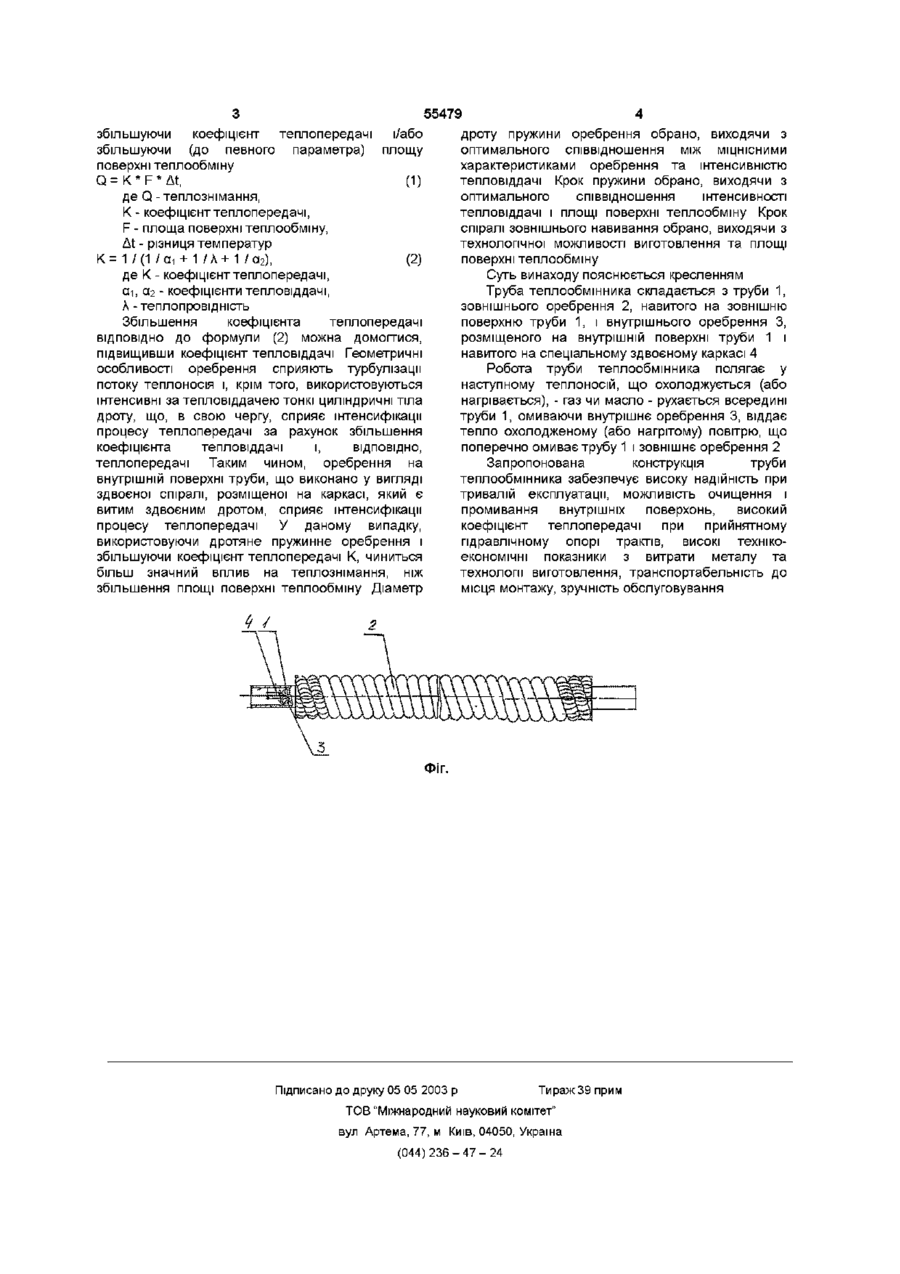

1 Труба теплообмінника, що містить оребрення у вигляді дротяної пружини, навитої по спіралі, причому оребрення розміщене на ЗОВНІШНІЙ та внутрішній поверхні труби, оребрення на внутрішній поверхні труби виконано зі спіралі, розміщеної на каркасі, яка відрізняється тим, що оребрення на внутрішній поверхні труби виконано у вигляді здвоєної спіралі, розміщеної на каркасі, який є витим здвоєним дротом 2 Труба теплообмінника за п 1, яка відрізняється тим, що діаметр дроту оребрення обрано у межах 0,3-1,0 мм 3 Труба теплообмінника за п 1, яка відрізняється тим, що крок пружини обрано у межах 2 - 6 діаметрів дроту 4 Труба теплообмінника за п 1, яка відрізняється тим, що крок спіралі зовнішнього навивання обрано у межах від 1 до 2 діаметрів пружини О Винахід стосується теплообмінної апаратури і може бути використано в енергетичних та теплообмінних установках Конструкція труби, що заявляється, призначена для рекуперативного теплообміну, при якому гаряче і холодне середовище пропливає одночасно і теплота передається крізь їхню роздільну стінку Відома, труба теплообмінника, що містить внутрішнє оребрення - вставку, виконане у вигляді плоскої стрічки, навитої по спіралі, яка має двосторонні поперечні вирізи (патент SU 1222207 F28F1/40 від 29 06 1977) Недоліком відомої труби теплообмінника є недостатньо висока ефективність її роботи внаслідок невисокої інтенсивності тепловіддачі Найближчим до винаходу є трубчастий теплообмінник, який містить дротяну спіраль, навиту та припаяну по ЗОВНІШНІЙ поверхні трубки, та дротову спіраль, припаяну до трубчастих оправок, вставлених усередину трубки [авт свід СРСР №89473, F28F9/26, 1958] Хоча даний теплообмінник має вищу інтенсивність тепловіддачі, ніж попередній, внаслідок наявності оребрення на ЗОВНІШНІЙ та внутрішній поверхні трубки, проте, ефективність його роботи є недостатньою В основу винаходу покладено задачу підвищення ефективності роботи труби теплообмінника за допомогою вдосконалення конструкції оребрення, що збільшує коефіцієнт теплопередачі та, ВІДПОВІДНО, підвищує ефективність роботи труби теплообмінника Поставлена задача вирішується тим, що в трубі теплообмінника, який містить оребрення у вигляді дротяної пружини, навитої по спіралі, причому оребрення розміщено на ЗОВНІШНІЙ та внутрішній поверхні труби, оребрення на внутрішній поверхні труби виконано зі спіралі, розміщеної на каркасі, згідно з винаходом, оребрення на внутрішній поверхні труби виконано у вигляді здвоєної спіралі, розміщеної на каркасі, який є витим здвоєним дротом Діаметр дроту оребрення обрано у межах 0,3 1,0мм Крок пружини обрано у межах 2 - 6 діаметрів дроту Крок спіралі зовнішнього навивання обрано у межах від 1 до 2 діаметрів пружини Збільшення теплознімання ВІДПОВІДНО ДО формули (1), наведеної нижче, можна досягти, о> ю ю 55479 збільшуючи коефіцієнт теплопередачі і/або дроту пружини оребрення обрано, виходячи з збільшуючи (до певного параметра) площу оптимального співвідношення між МІЦНІСНИМИ поверхні теплообміну характеристиками оребрення та інтенсивністю Q=K*F*At, (1) тепловіддачі Крок пружини обрано, виходячи з оптимального співвідношення інтенсивності де Q - теплознімання, тепловіддачі і площі поверхні теплообміну Крок К- коефіцієнт теплопередачі, спіралі зовнішнього навивання обрано, виходячи з F - площа поверхні теплообміну, технологічної можливості виготовлення та площі At - різниця температур поверхні теплообміну К = 1 /(1 /аі + 1 /А+ 1 І а2), (2) де К- коефіцієнт теплопередачі, Суть винаходу пояснюється кресленням сн, аг - коефіцієнти тепловіддачі, Труба теплообмінника складається з труби 1, А - теплопровідність зовнішнього оребрення 2, навитого на зовнішню поверхню труби 1, і внутрішнього оребрення З, Збільшення коефіцієнта теплопередачі розміщеного на внутрішній поверхні труби 1 і ВІДПОВІДНО до формули (2) можна домогтися, навитого на спеціальному здвоєному каркасі 4 підвищивши коефіцієнт тепловіддачі Геометричні особливості оребрення сприяють турбулізації Робота труби теплообмінника полягає у потоку теплоносія і, крім того, використовуються наступному теплоносій, що охолоджується (або інтенсивні за тепловіддачею тонкі циліндричні тіла нагрівається), - газ чи масло - рухається всередині дроту, що, в свою чергу, сприяє інтенсифікації труби 1, омиваючи внутрішнє оребрення 3, віддає процесу теплопередачі за рахунок збільшення тепло охолодженому (або нагрітому) повітрю, що коефіцієнта тепловіддачі і, ВІДПОВІДНО, поперечно омиває трубу 1 і зовнішнє оребрення 2 теплопередачі Таким чином, оребрення на Запропонована конструкція труби внутрішній поверхні труби, що виконано у вигляді теплообмінника забезпечує високу надійність при здвоєної спіралі, розміщеної на каркасі, який є тривалій експлуатації, можливість очищення і витим здвоєним дротом, сприяє інтенсифікації промивання внутрішніх поверхонь, високий процесу теплопередачі У даному випадку, коефіцієнт теплопередачі при прийнятному використовуючи дротяне пружинне оребрення і гідравлічному опорі трактів, високі технікозбільшуючи коефіцієнт теплопередачі К, чиниться економічні показники з витрати металу та більш значний вплив на теплознімання, ніж технології виготовлення, транспортабельність до збільшення площі поверхні теплообміну Діаметр місця монтажу, зручність обслуговування Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Pipe of heat exchanger

Автори англійською

Mitiukhin Fedir Petrovych

Назва патенту російською

Труба теплообменника

Автори російською

Митюхин Федор Петрович

МПК / Мітки

МПК: F28F 1/10

Мітки: труба, теплообмінника
