Різальний інструмент

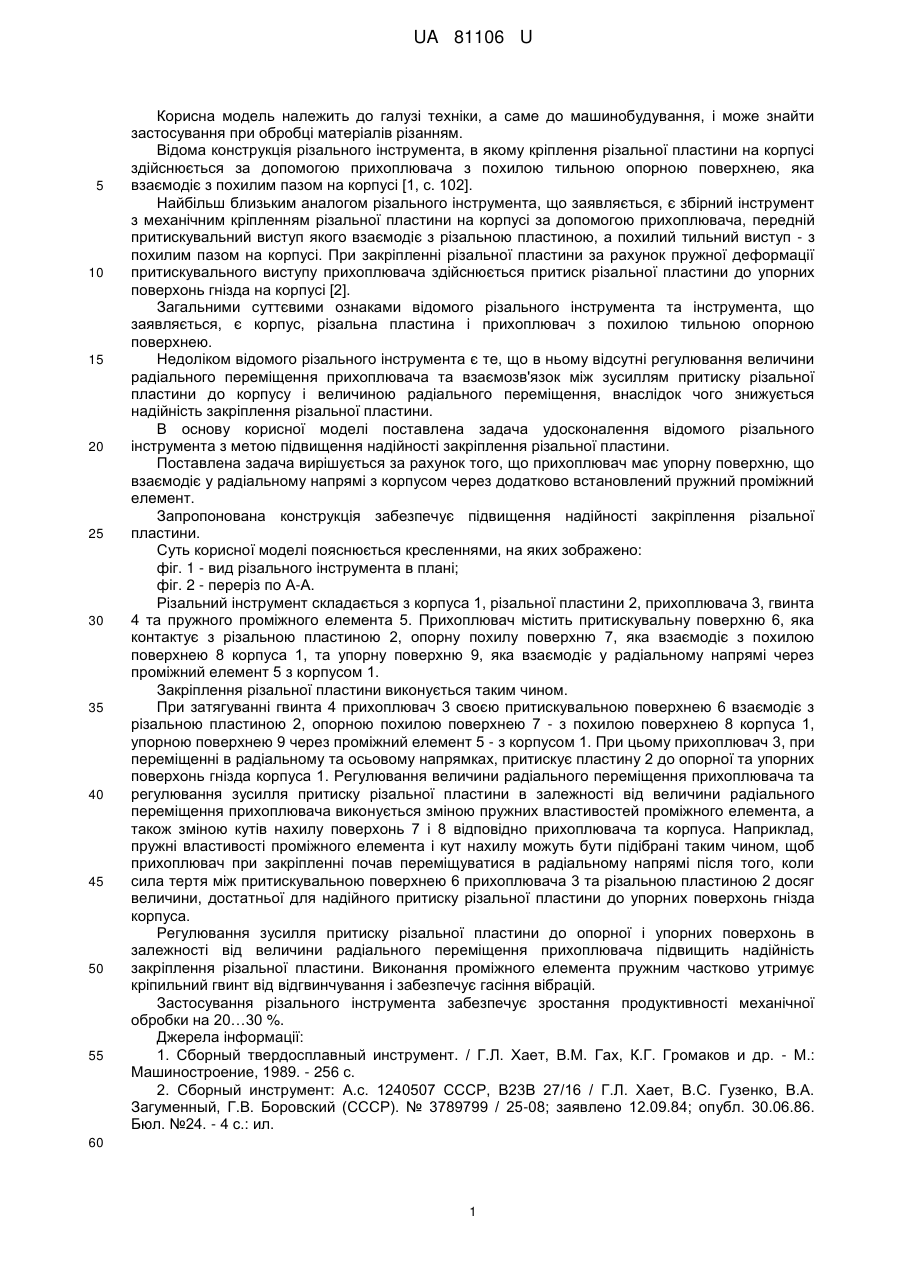

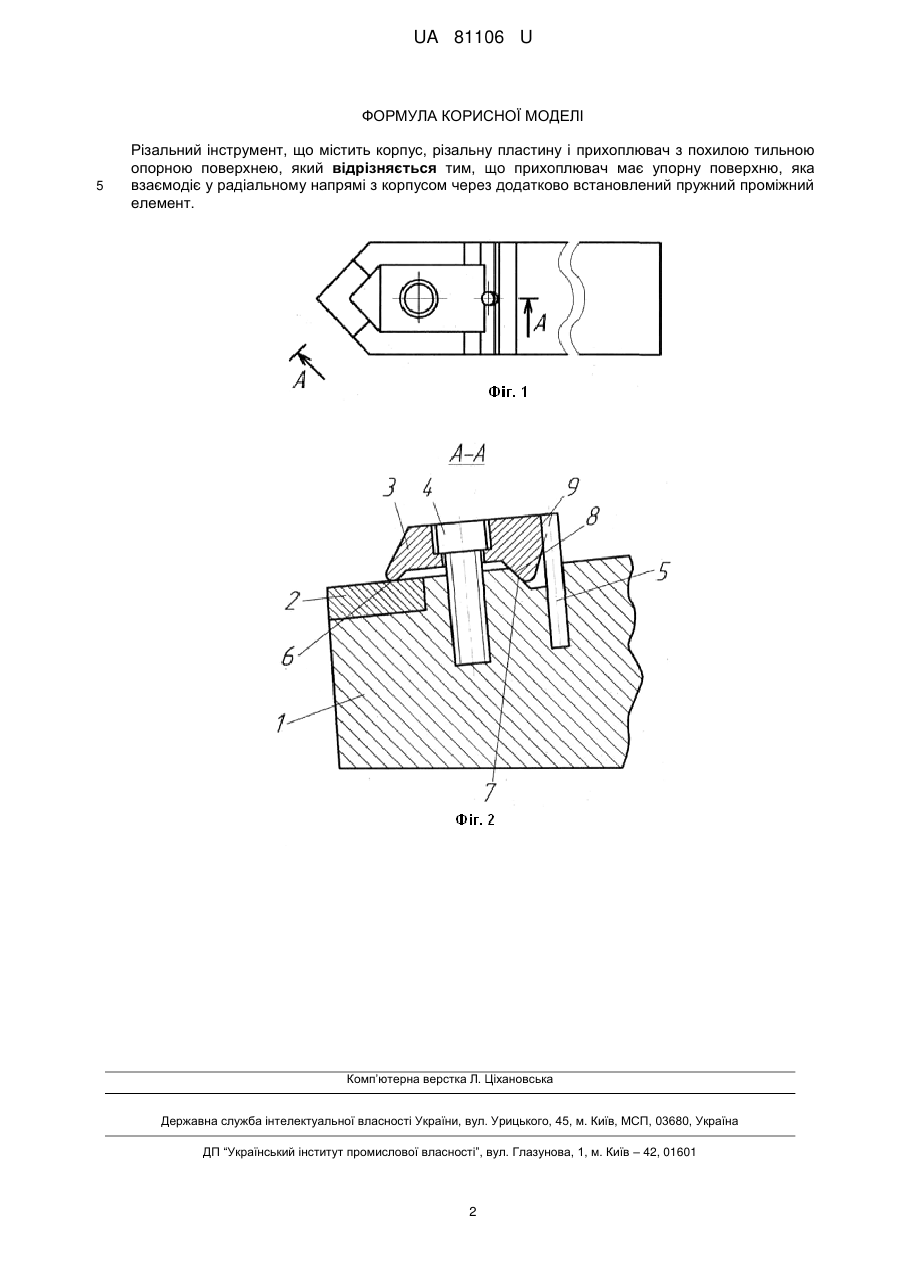

Реферат: UA 81106 U UA 81106 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до машинобудування, і може знайти застосування при обробці матеріалів різанням. Відома конструкція різального інструмента, в якому кріплення різальної пластини на корпусі здійснюється за допомогою прихоплювача з похилою тильною опорною поверхнею, яка взаємодіє з похилим пазом на корпусі [1, с. 102]. Найбільш близьким аналогом різального інструмента, що заявляється, є збірний інструмент з механічним кріпленням різальної пластини на корпусі за допомогою прихоплювача, передній притискувальний виступ якого взаємодіє з різальною пластиною, а похилий тильний виступ - з похилим пазом на корпусі. При закріпленні різальної пластини за рахунок пружної деформації притискувального виступу прихоплювача здійснюється притиск різальної пластини до упорних поверхонь гнізда на корпусі [2]. Загальними суттєвими ознаками відомого різального інструмента та інструмента, що заявляється, є корпус, різальна пластина і прихоплювач з похилою тильною опорною поверхнею. Недоліком відомого різального інструмента є те, що в ньому відсутні регулювання величини радіального переміщення прихоплювача та взаємозв'язок між зусиллям притиску різальної пластини до корпусу і величиною радіального переміщення, внаслідок чого знижується надійність закріплення різальної пластини. В основу корисної моделі поставлена задача удосконалення відомого різального інструмента з метою підвищення надійності закріплення різальної пластини. Поставлена задача вирішується за рахунок того, що прихоплювач має упорну поверхню, що взаємодіє у радіальному напрямі з корпусом через додатково встановлений пружний проміжний елемент. Запропонована конструкція забезпечує підвищення надійності закріплення різальної пластини. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - вид різального інструмента в плані; фіг. 2 - переріз по А-А. Різальний інструмент складається з корпуса 1, різальної пластини 2, прихоплювача 3, гвинта 4 та пружного проміжного елемента 5. Прихоплювач містить притискувальну поверхню 6, яка контактує з різальною пластиною 2, опорну похилу поверхню 7, яка взаємодіє з похилою поверхнею 8 корпуса 1, та упорну поверхню 9, яка взаємодіє у радіальному напрямі через проміжний елемент 5 з корпусом 1. Закріплення різальної пластини виконується таким чином. При затягуванні гвинта 4 прихоплювач 3 своєю притискувальною поверхнею 6 взаємодіє з різальною пластиною 2, опорною похилою поверхнею 7 - з похилою поверхнею 8 корпуса 1, упорною поверхнею 9 через проміжний елемент 5 - з корпусом 1. При цьому прихоплювач 3, при переміщенні в радіальному та осьовому напрямках, притискує пластину 2 до опорної та упорних поверхонь гнізда корпуса 1. Регулювання величини радіального переміщення прихоплювача та регулювання зусилля притиску різальної пластини в залежності від величини радіального переміщення прихоплювача виконується зміною пружних властивостей проміжного елемента, а також зміною кутів нахилу поверхонь 7 і 8 відповідно прихоплювача та корпуса. Наприклад, пружні властивості проміжного елемента і кут нахилу можуть бути підібрані таким чином, щоб прихоплювач при закріпленні почав переміщуватися в радіальному напрямі після того, коли сила тертя між притискувальною поверхнею 6 прихоплювача 3 та різальною пластиною 2 досяг величини, достатньої для надійного притиску різальної пластини до упорних поверхонь гнізда корпуса. Регулювання зусилля притиску різальної пластини до опорної і упорних поверхонь в залежності від величини радіального переміщення прихоплювача підвищить надійність закріплення різальної пластини. Виконання проміжного елемента пружним частково утримує кріпильний гвинт від відгвинчування і забезпечує гасіння вібрацій. Застосування різального інструмента забезпечує зростання продуктивності механічної обробки на 20…30 %. Джерела інформації: 1. Сборный твердосплавный инструмент. / Г.Л. Хает, В.М. Гах, К.Г. Громаков и др. - М.: Машиностроение, 1989. - 256 с. 2. Сборный инструмент: А.с. 1240507 СССР, В23В 27/16 / Г.Л. Хает, В.С. Гузенко, В.А. Загуменный, Г.В. Боровский (СССР). № 3789799 / 25-08; заявлено 12.09.84; опубл. 30.06.86. Бюл. №24. - 4 с.: ил. 60 1 UA 81106 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Різальний інструмент, що містить корпус, різальну пластину і прихоплювач з похилою тильною опорною поверхнею, який відрізняється тим, що прихоплювач має упорну поверхню, яка взаємодіє у радіальному напрямі з корпусом через додатково встановлений пружний проміжний елемент. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
