Збірний різальний інструмент
Номер патенту: 45677
Опубліковано: 25.11.2009
Автори: Міранцов Сергій Леонідович, Гузенко Віталій Семенович, Колот Олександр Володимирович, Полупан Іван Іванович
Формула / Реферат
Збірний різальний інструмент, що містить встановлену в гнізді корпуса різальну пластину, нерухомий штифт, спряжений з отвором різальної пластини, і затискний елемент, який відрізняється тим, що притискна ділянка затискного елемента контактує з ділянкою опорної поверхні тангенціально встановленої різальної пластини, розташованої опозитно ділянці опорної поверхні, що знаходиться під різальною вершиною пластини.
Текст

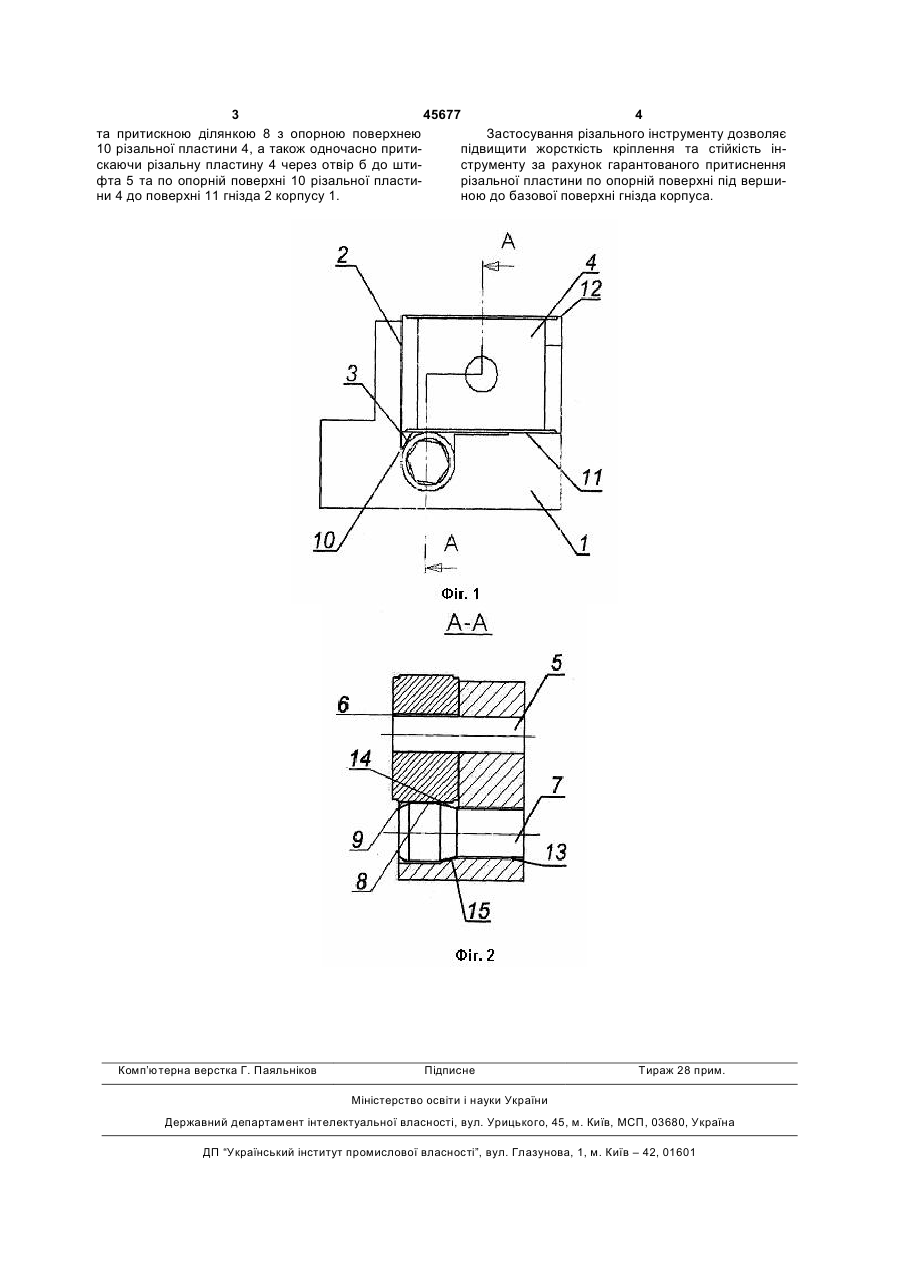

Збірний різальний інструмент, що містить встановлену в гнізді корпуса різальну пластину, нерухомий штифт, спряжений з отвором різальної пластини, і затискний елемент, який відрізняється тим, що притискна ділянка затискного елемента контактує з ділянкою опорної поверхні тангенціально встановленої різальної пластини, розташованої опозитно ділянці опорної поверхні, що знаходиться під різальною вершиною пластини. (19) (21) u200904245 (22) 29.04.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ГУЗЕНКО ВІТАЛІЙ СЕМЕНОВИЧ, КОЛОТ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МІРАНЦОВ СЕРГІЙ ЛЕОНІДОВИЧ, ПОЛУПАН ІВАН ІВАНОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 45677 4 та притискною ділянкою 8 з опорною поверхнею Застосування різального інструменту дозволяє 10 різальної пластини 4, а також одночасно притипідвищити жорсткість кріплення та стійкість інскаючи різальну пластину 4 через отвір б до штиструменту за рахунок гарантованого притиснення фта 5 та по опорній поверхні 10 різальної пластирізальної пластини по опорній поверхні під вершини 4 до поверхні 11 гнізда 2 корпусу 1. ною до базової поверхні гнізда корпуса. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled cutting tool
Автори англійськоюHuzenko Vitalii Semenovych, Kolot Oleksandr Volodymyrovych, Mirantsov Serhii Leonidovych, Polupan Ivan Ivanovych
Назва патенту російськоюСборный режущий инструмент
Автори російськоюГузенко Виталий Семенович, Колот Александр Владимирович, Миранцов Сергей Леонидович, Полупан Иван Иванович
МПК / Мітки
МПК: B23B 27/16
Мітки: різальний, інструмент, збірний
