Різальний інструмент

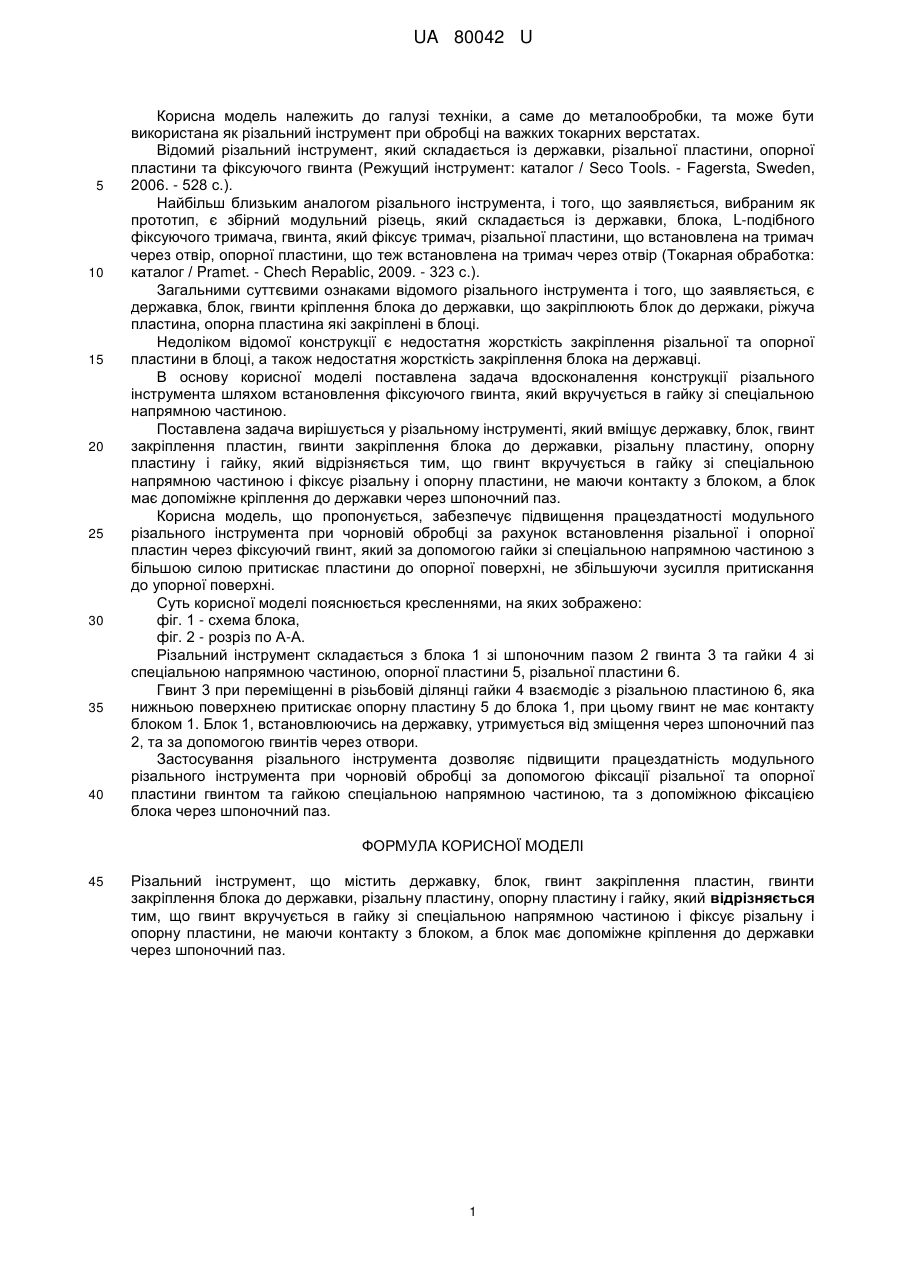

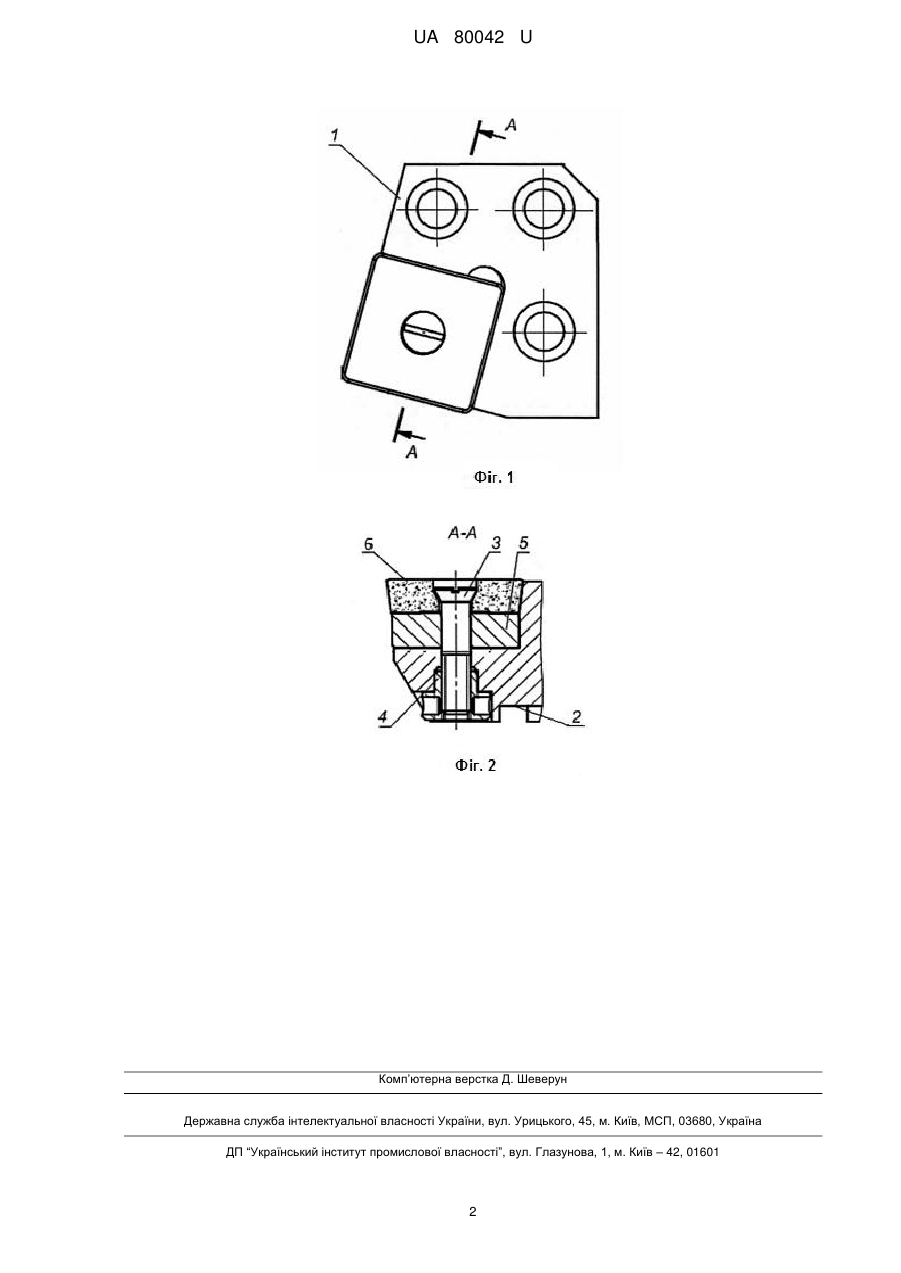

Реферат: UA 80042 U UA 80042 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до металообробки, та може бути використана як різальний інструмент при обробці на важких токарних верстатах. Відомий різальний інструмент, який складається із державки, різальної пластини, опорної пластини та фіксуючого гвинта (Режущий інструмент: каталог / Seco Tools. - Fagersta, Sweden, 2006. - 528 с.). Найбільш близьким аналогом різального інструмента, і того, що заявляється, вибраним як прототип, є збірний модульний різець, який складається із державки, блока, L-подібного фіксуючого тримача, гвинта, який фіксує тримач, різальної пластини, що встановлена на тримач через отвір, опорної пластини, що теж встановлена на тримач через отвір (Токарная обработка: каталог / Pramet. - Chech Repablic, 2009. - 323 с.). Загальними суттєвими ознаками відомого різального інструмента і того, що заявляється, є державка, блок, гвинти кріплення блока до державки, що закріплюють блок до держаки, ріжуча пластина, опорна пластина які закріплені в блоці. Недоліком відомої конструкції є недостатня жорсткість закріплення різальної та опорної пластини в блоці, а також недостатня жорсткість закріплення блока на державці. В основу корисної моделі поставлена задача вдосконалення конструкції різального інструмента шляхом встановлення фіксуючого гвинта, який вкручується в гайку зі спеціальною напрямною частиною. Поставлена задача вирішується у різальному інструменті, який вміщує державку, блок, гвинт закріплення пластин, гвинти закріплення блока до державки, різальну пластину, опорну пластину і гайку, який відрізняється тим, що гвинт вкручується в гайку зі спеціальною напрямною частиною і фіксує різальну і опорну пластини, не маючи контакту з блоком, а блок має допоміжне кріплення до державки через шпоночний паз. Корисна модель, що пропонується, забезпечує підвищення працездатності модульного різального інструмента при чорновій обробці за рахунок встановлення різальної і опорної пластин через фіксуючий гвинт, який за допомогою гайки зі спеціальною напрямною частиною з більшою силою притискає пластини до опорної поверхні, не збільшуючи зусилля притискання до упорної поверхні. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - схема блока, фіг. 2 - розріз по А-А. Різальний інструмент складається з блока 1 зі шпоночним пазом 2 гвинта 3 та гайки 4 зі спеціальною напрямною частиною, опорної пластини 5, різальної пластини 6. Гвинт 3 при переміщенні в різьбовій ділянці гайки 4 взаємодіє з різальною пластиною 6, яка нижньою поверхнею притискає опорну пластину 5 до блока 1, при цьому гвинт не має контакту блоком 1. Блок 1, встановлюючись на державку, утримується від зміщення через шпоночний паз 2, та за допомогою гвинтів через отвори. Застосування різального інструмента дозволяє підвищити працездатність модульного різального інструмента при чорновій обробці за допомогою фіксації різальної та опорної пластини гвинтом та гайкою спеціальною напрямною частиною, та з допоміжною фіксацією блока через шпоночний паз. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Різальний інструмент, що містить державку, блок, гвинт закріплення пластин, гвинти закріплення блока до державки, різальну пластину, опорну пластину і гайку, який відрізняється тим, що гвинт вкручується в гайку зі спеціальною напрямною частиною і фіксує різальну і опорну пластини, не маючи контакту з блоком, а блок має допоміжне кріплення до державки через шпоночний паз. 1 UA 80042 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
