Обертова будівля

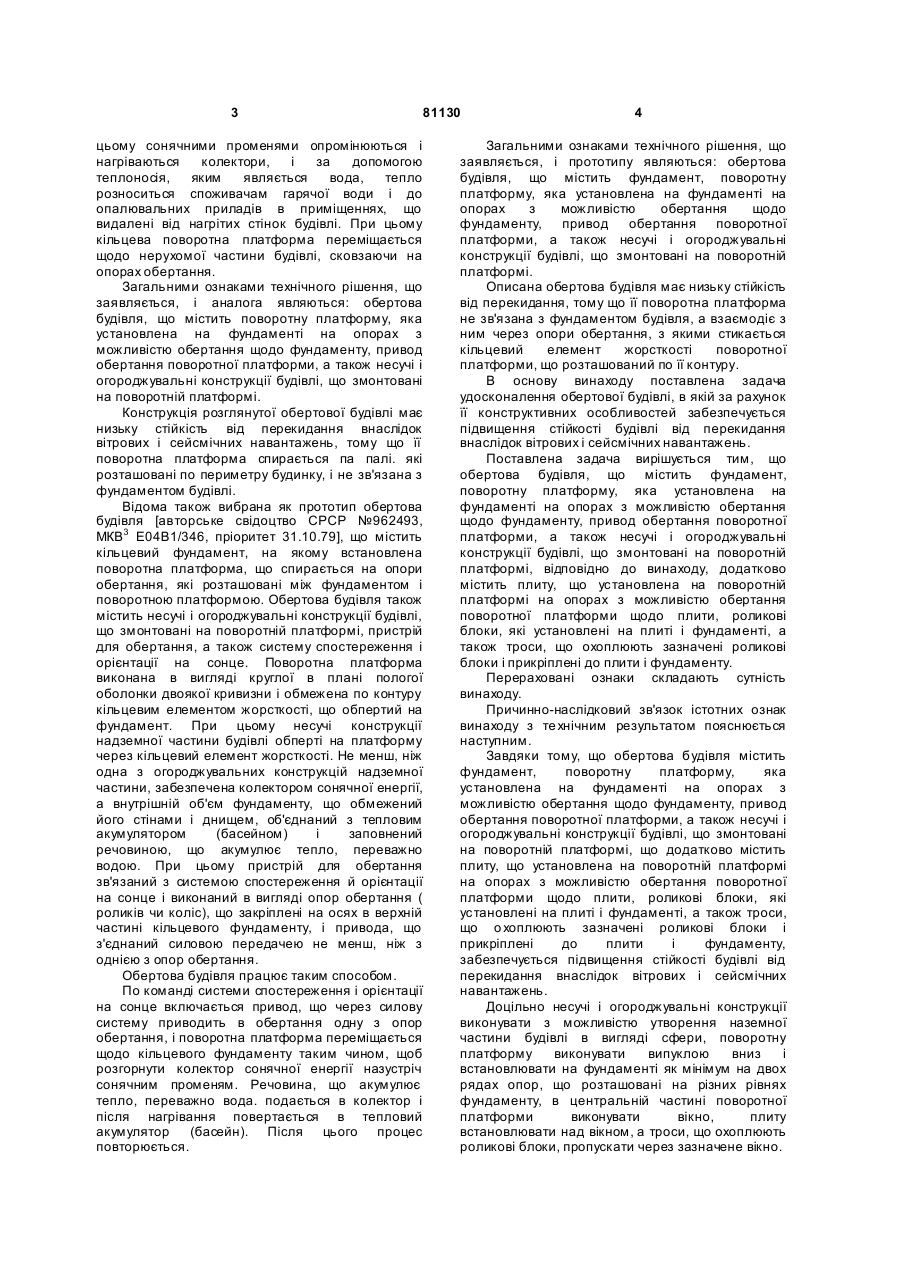

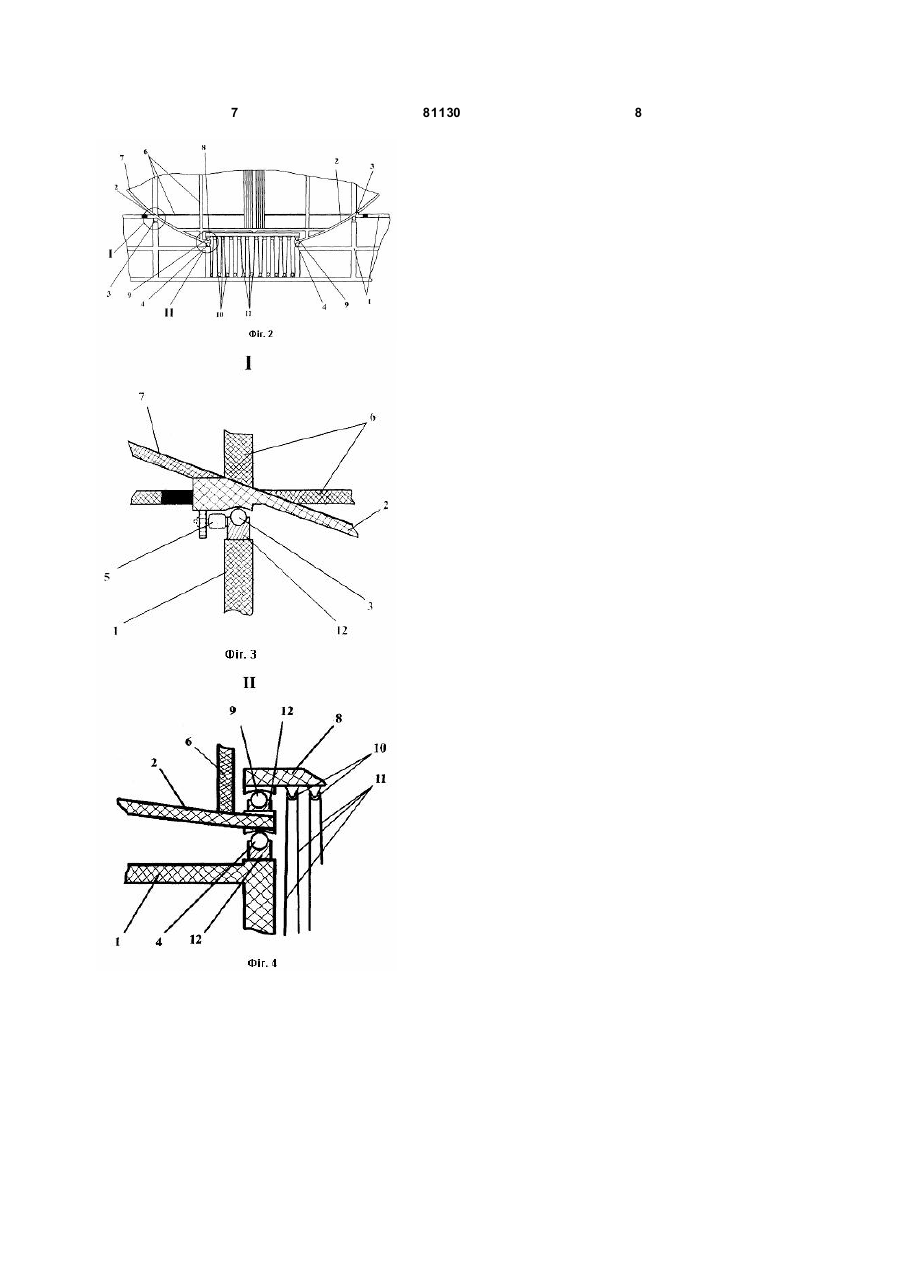

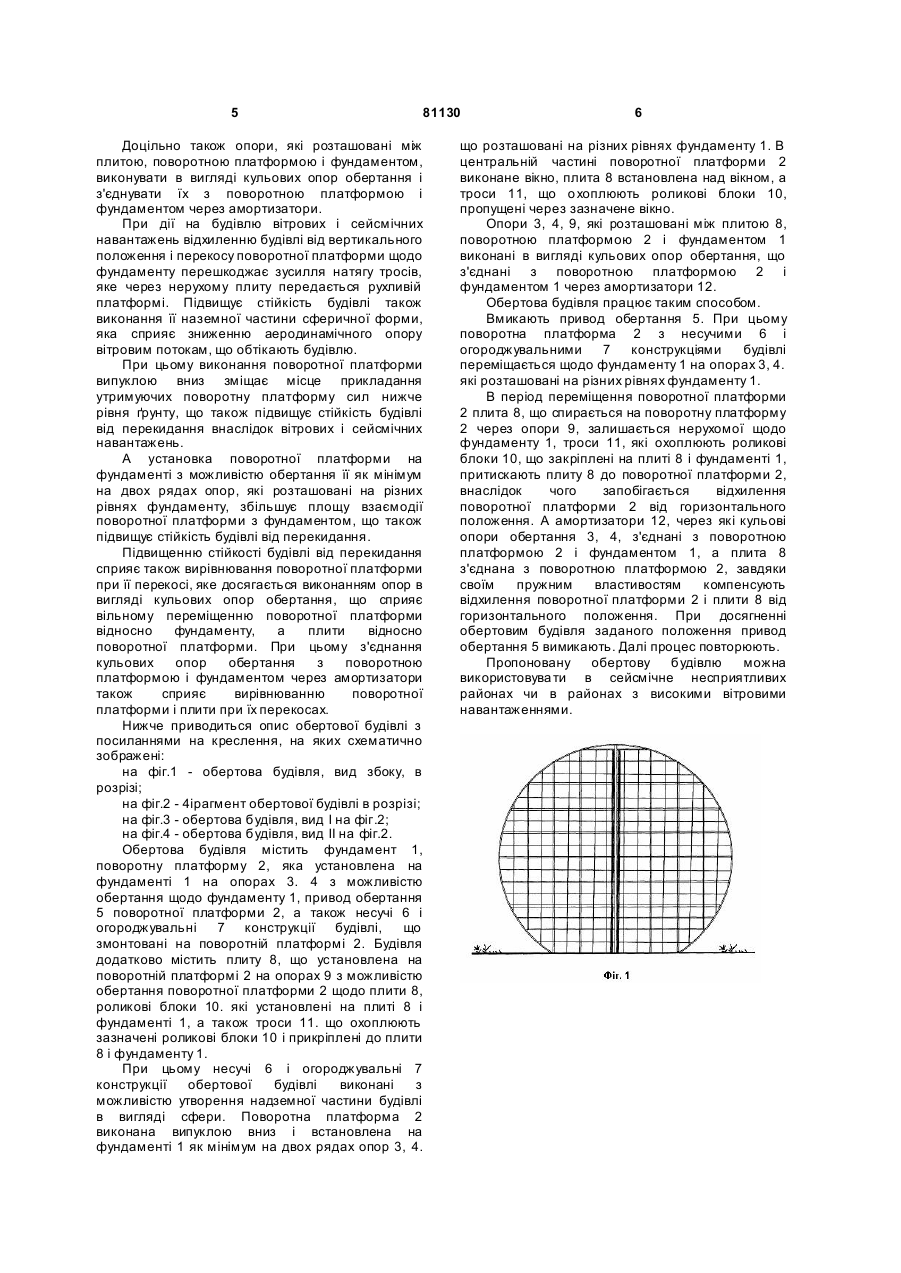

1. Обертова будівля, що містить фундамент, поворотну платформу, яка установлена на фундаменті на опорах з можливістю обертання відносно фундаменту, привід обертання поворотної платформи, а також несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі, яка відрізняється тим, що додатково містить плиту, що установлена на поворотній платформі на опорах з можливістю обертання поворотної платформи відносно плити, роликові блоки, які установлені на плиті і фундаменті, а також троси, що охоплюють C2 2 (19) 1 3 81130 цьому сонячними променями опромінюються і нагріваються колектори, і за допомогою теплоносія, яким являється вода, тепло розноситься споживачам гарячої води і до опалювальних приладів в приміщеннях, що видалені від нагрітих стінок будівлі. При цьому кільцева поворотна платформа переміщається щодо нерухомої частини будівлі, сковзаючи на опорах обертання. Загальними ознаками технічного рішення, що заявляється, і аналога являються: обертова будівля, що містить поворотну платформу, яка установлена на фундаменті на опорах з можливістю обертання щодо фундаменту, привод обертання поворотної платформи, а також несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі. Конструкція розглянутої обертової будівлі має низьку стійкість від перекидання внаслідок вітрових і сейсмічних навантажень, тому що її поворотна платформа спирається па палі. які розташовані по периметру будинку, і не зв'язана з фундаментом будівлі. Відома також вибрана як прототип обертова будівля [авторське свідоцтво СРСР №962493, МКВ3 Е04В1/346, пріоритет 31.10.79], що містить кільцевий фундамент, на якому встановлена поворотна платформа, що спирається на опори обертання, які розташовані між фундаментом і поворотною платформою. Обертова будівля також містить несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі, пристрій для обертання, а також систему спостереження і орієнтації на сонце. Поворотна платформа виконана в вигляді круглої в плані пологої оболонки двоякої кривизни і обмежена по контуру кільцевим елементом жорсткості, що обпертий на фундамент. При цьому несучі конструкції надземної частини будівлі обперті на платформу через кільцевий елемент жорсткості. Не менш, ніж одна з огороджувальних конструкцій надземної частини, забезпечена колектором сонячної енергії, а внутрішній об'єм фундаменту, що обмежений його стінами і днищем, об'єднаний з тепловим акумулятором (басейном) і заповнений речовиною, що акумулює тепло, переважно водою. При цьому пристрій для обертання зв'язаний з системою спостереження й орієнтації на сонце і виконаний в вигляді опор обертання ( роликів чи коліс), що закріплені на осях в верхній частині кільцевого фундаменту, і привода, що з'єднаний силовою передачею не менш, ніж з однією з опор обертання. Обертова будівля працює таким способом. По команді системи спостереження і орієнтації на сонце включається привод, що через силову систему приводить в обертання одну з опор обертання, і поворотна платформа переміщається щодо кільцевого фундаменту таким чином, щоб розгорнути колектор сонячної енергії назустріч сонячним променям. Речовина, що акумулює тепло, переважно вода. подається в колектор і після нагрівання повертається в тепловий акумулятор (басейн). Після цього процес повторюється. 4 Загальними ознаками технічного рішення, що заявляється, і прототипу являються: обертова будівля, що містить фундамент, поворотну платформу, яка установлена на фундаменті на опорах з можливістю обертання щодо фундаменту, привод обертання поворотної платформи, а також несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі. Описана обертова будівля має низьку стійкість від перекидання, тому що її поворотна платформа не зв'язана з фундаментом будівля, а взаємодіє з ним через опори обертання, з якими стикається кільцевий елемент жорсткості поворотної платформи, що розташований по її контуру. В основу винаходу поставлена задача удосконалення обертової будівлі, в якій за рахунок її конструктивних особливостей забезпечується підвищення стійкості будівлі від перекидання внаслідок вітрових і сейсмічних навантажень. Поставлена задача вирішується тим, що обертова будівля, що містить фундамент, поворотну платформу, яка установлена на фундаменті на опорах з можливістю обертання щодо фундаменту, привод обертання поворотної платформи, а також несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі, відповідно до винаходу, додатково містить плиту, що установлена на поворотній платформі на опорах з можливістю обертання поворотної платформи щодо плити, роликові блоки, які установлені на плиті і фундаменті, а також троси, що охоплюють зазначені роликові блоки і прикріплені до плити і фундаменту. Перераховані ознаки складають сутність винаходу. Причинно-наслідковий зв'язок істотних ознак винаходу з те хнічним результатом пояснюється наступним. Завдяки тому, що обертова будівля містить фундамент, поворотну платформу, яка установлена на фундаменті на опорах з можливістю обертання щодо фундаменту, привод обертання поворотної платформи, а також несучі і огороджувальні конструкції будівлі, що змонтовані на поворотній платформі, що додатково містить плиту, що установлена на поворотній платформі на опорах з можливістю обертання поворотної платформи щодо плити, роликові блоки, які установлені на плиті і фундаменті, а також троси, що о хоплюють зазначені роликові блоки і прикріплені до плити і фундаменту, забезпечується підвищення стійкості будівлі від перекидання внаслідок вітрових і сейсмічних навантажень. Доцільно несучі і огороджувальні конструкції виконувати з можливістю утворення наземної частини будівлі в вигляді сфери, поворотну платформу виконувати випуклою вниз і встановлювати на фундаменті як мінімум на двох рядах опор, що розташовані на різних рівнях фундаменту, в центральній частині поворотної платформи виконувати вікно, плиту встановлювати над вікном, а троси, що охоплюють роликові блоки, пропускати через зазначене вікно. 5 81130 Доцільно також опори, які розташовані між плитою, поворотною платформою і фундаментом, виконувати в вигляді кульових опор обертання і з'єднувати їх з поворотною платформою і фундаментом через амортизатори. При дії на будівлю вітрових і сейсмічних навантажень відхиленню будівлі від вертикального положення і перекосу поворотної платформи щодо фундаменту перешкоджає зусилля натягу тросів, яке через нерухому плиту передається рухливій платформі. Підвищує стійкість будівлі також виконання її наземної частини сферичної форми, яка сприяє зниженню аеродинамічного опору вітровим потокам, що обтікають будівлю. При цьому виконання поворотної платформи випуклою вниз зміщає місце прикладання утримуючих поворотну платформу сил нижче рівня ґрунту, що також підвищує стійкість будівлі від перекидання внаслідок вітрових і сейсмічних навантажень. А установка поворотної платформи на фундаменті з можливістю обертання її як мінімум на двох рядах опор, які розташовані на різних рівнях фундаменту, збільшує площу взаємодії поворотної платформи з фундаментом, що також підвищує стійкість будівлі від перекидання. Підвищенню стійкості будівлі від перекидання сприяє також вирівнювання поворотної платформи при її перекосі, яке досягається виконанням опор в вигляді кульових опор обертання, що сприяє вільному переміщенню поворотної платформи відносно фундаменту, а плити відносно поворотної платформи. При цьому з'єднання кульових опор обертання з поворотною платформою і фундаментом через амортизатори також сприяє вирівнюванню поворотної платформи і плити при їх перекосах. Нижче приводиться опис обертової будівлі з посиланнями на креслення, на яких схематично зображені: на фіг.1 - обертова будівля, вид збоку, в розрізі; на фіг.2 - 4ірагмент обертової будівлі в розрізі; на фіг.3 - обертова будівля, вид І на фіг.2; на фіг.4 - обертова будівля, вид II на фіг.2. Обертова будівля містить фундамент 1, поворотну платформу 2, яка установлена на фундаменті 1 на опорах 3. 4 з можливістю обертання щодо фундаменту 1, привод обертання 5 поворотної платформи 2, а також несучі 6 і огороджувальні 7 конструкції будівлі, що змонтовані на поворотній платформі 2. Будівля додатково містить плиту 8, що установлена на поворотній платформі 2 на опорах 9 з можливістю обертання поворотної платформи 2 щодо плити 8, роликові блоки 10. які установлені на плиті 8 і фундаменті 1, а також троси 11. що охоплюють зазначені роликові блоки 10 і прикріплені до плити 8 і фундаменту 1. При цьому несучі 6 і огороджувальні 7 конструкції обертової будівлі виконані з можливістю утворення надземної частини будівлі в вигляді сфери. Поворотна платформа 2 виконана випуклою вниз і встановлена на фундаменті 1 як мінімум на двох рядах опор 3, 4. 6 що розташовані на різних рівнях фундаменту 1. В центральній частині поворотної платформи 2 виконане вікно, плита 8 встановлена над вікном, а троси 11, що о хоплюють роликові блоки 10, пропущені через зазначене вікно. Опори 3, 4, 9, які розташовані між плитою 8, поворотною платформою 2 і фундаментом 1 виконані в вигляді кульових опор обертання, що з'єднані з поворотною платформою 2 і фундаментом 1 через амортизатори 12. Обертова будівля працює таким способом. Вмикають привод обертання 5. При цьому поворотна платформа 2 з несучими 6 і огороджувальними 7 конструкціями будівлі переміщається щодо фундаменту 1 на опорах 3, 4. які розташовані на різних рівнях фундаменту 1. В період переміщення поворотної платформи 2 плита 8, що спирається на поворотну платформу 2 через опори 9, залишається нерухомої щодо фундаменту 1, троси 11, які охоплюють роликові блоки 10, що закріплені на плиті 8 і фундаменті 1, притискають плиту 8 до поворотної платформи 2, внаслідок чого запобігається відхилення поворотної платформи 2 від горизонтального положення. А амортизатори 12, через які кульові опори обертання 3, 4, з'єднані з поворотною платформою 2 і фундаментом 1, а плита 8 з'єднана з поворотною платформою 2, завдяки своїм пружним властивостям компенсують відхилення поворотної платформи 2 і плити 8 від горизонтального положення. При досягненні обертовим будівля заданого положення привод обертання 5 вимикають. Далі процес повторюють. Пропоновану обертову будівлю можна використовува ти в сейсмічне несприятливих районах чи в районах з високими вітровими навантаженнями. 7 81130 8
