Камера змішування з автоматичним керуванням

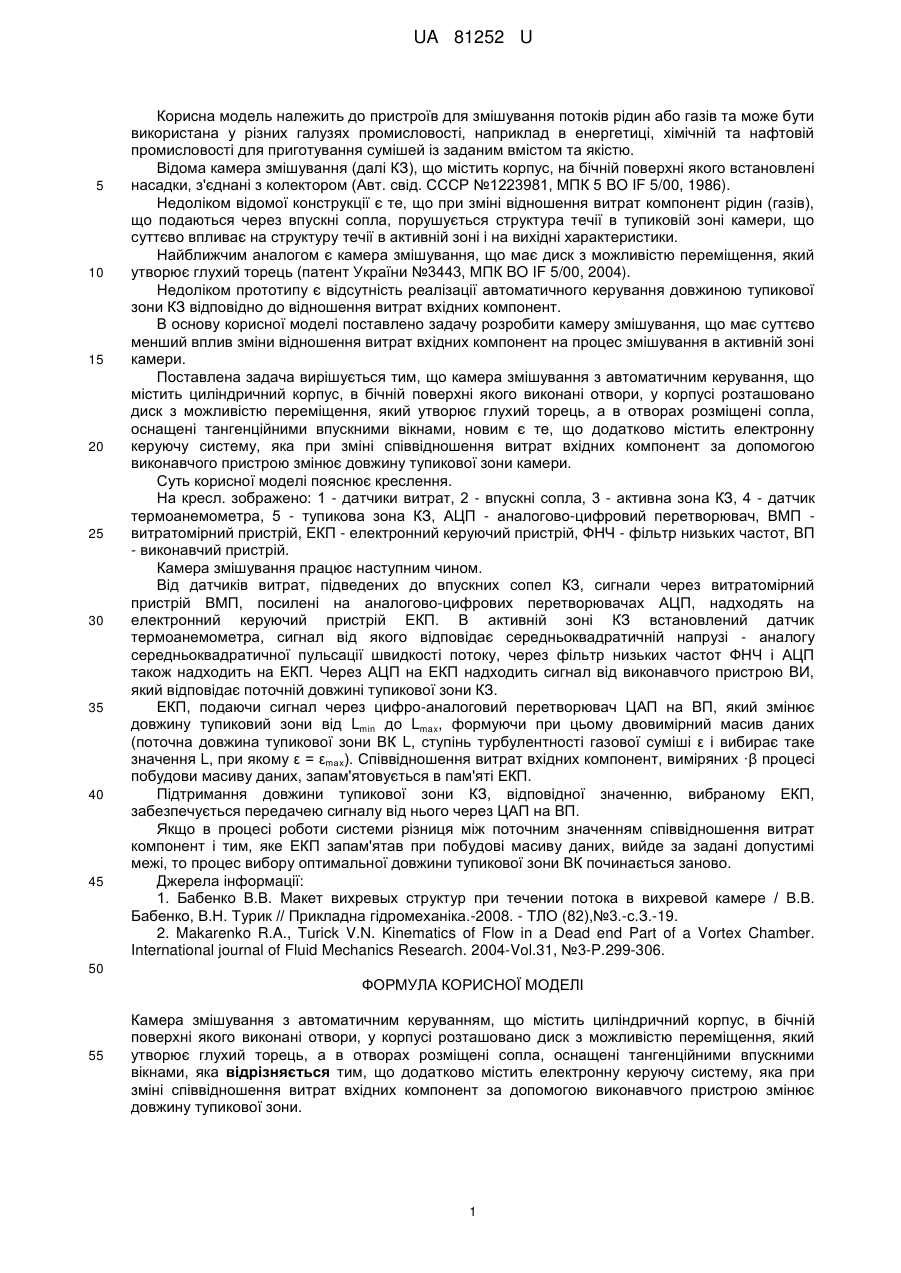

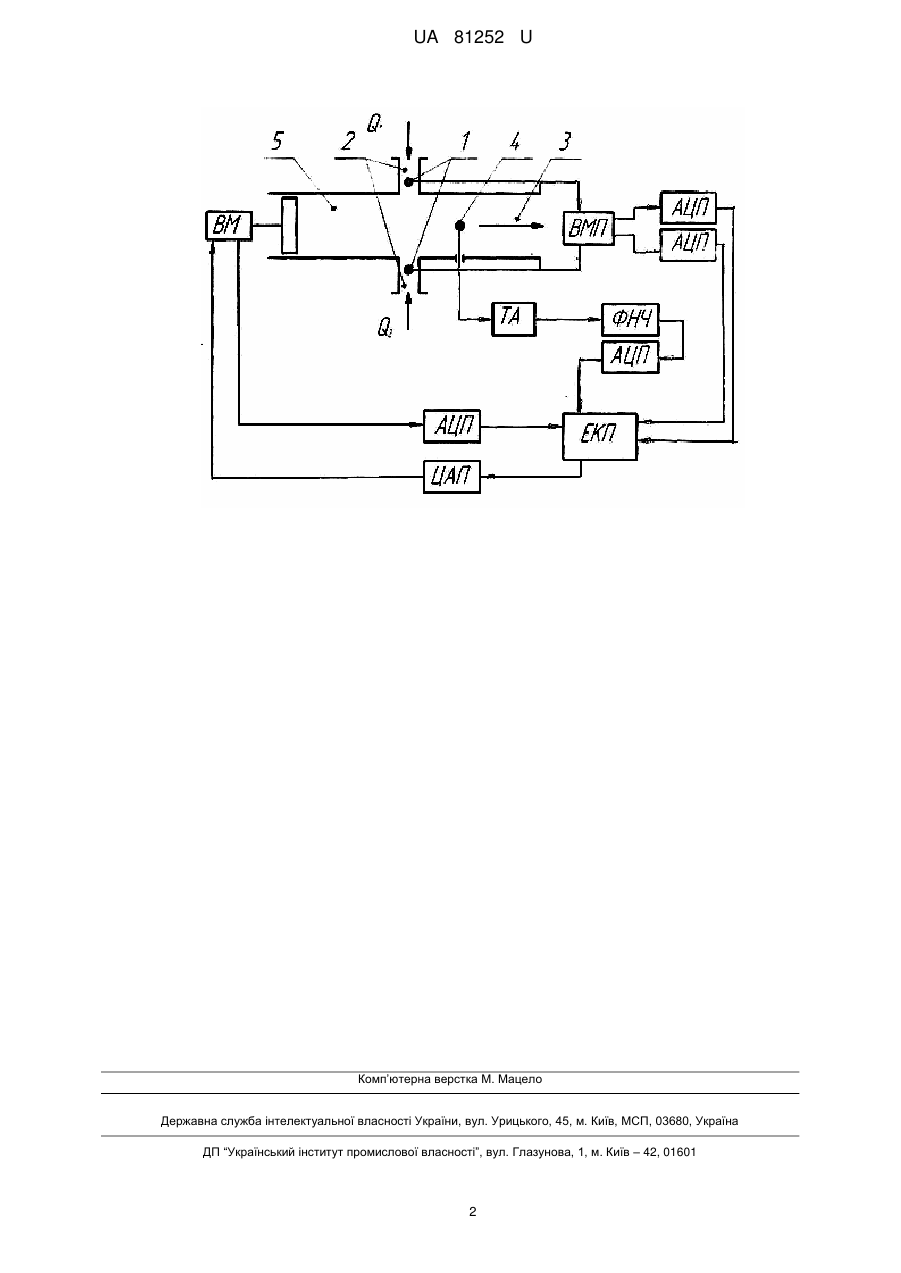

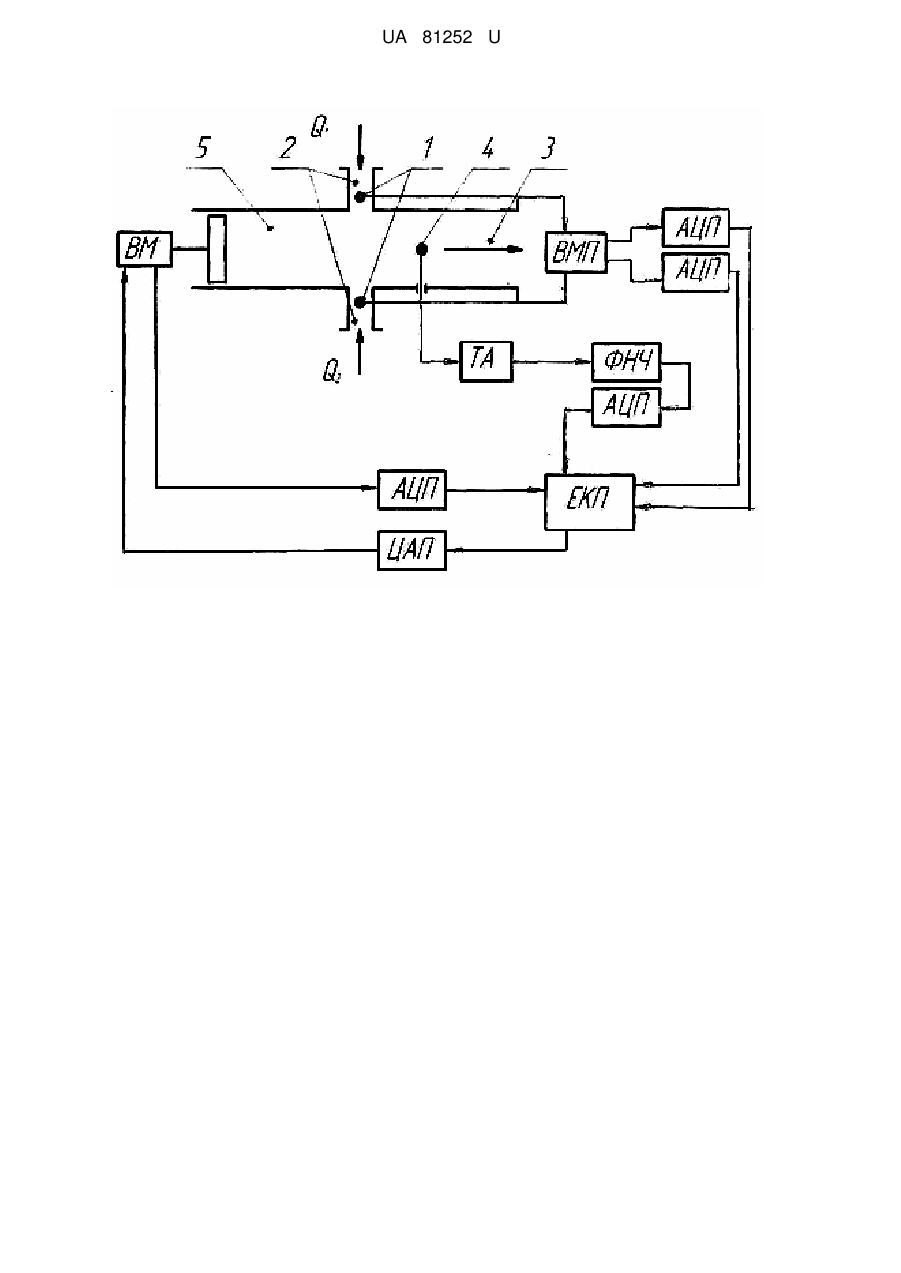

Реферат: UA 81252 U UA 81252 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для змішування потоків рідин або газів та може бути використана у різних галузях промисловості, наприклад в енергетиці, хімічній та нафтовій промисловості для приготування сумішей із заданим вмістом та якістю. Відома камера змішування (далі КЗ), що містить корпус, на бічній поверхні якого встановлені насадки, з'єднані з колектором (Авт. свід. СССР №1223981, МПК 5 BO IF 5/00, 1986). Недоліком відомої конструкції є те, що при зміні відношення витрат компонент рідин (газів), що подаються через впускні сопла, порушується структура течії в тупиковій зоні камери, що суттєво впливає на структуру течії в активній зоні і на вихідні характеристики. Найближчим аналогом є камера змішування, що має диск з можливістю переміщення, який утворює глухий торець (патент України №3443, МПК BO IF 5/00, 2004). Недоліком прототипу є відсутність реалізації автоматичного керування довжиною тупикової зони КЗ відповідно до відношення витрат вхідних компонент. В основу корисної моделі поставлено задачу розробити камеру змішування, що має суттєво менший вплив зміни відношення витрат вхідних компонент на процес змішування в активній зоні камери. Поставлена задача вирішується тим, що камера змішування з автоматичним керування, що містить циліндричний корпус, в бічній поверхні якого виконані отвори, у корпусі розташовано диск з можливістю переміщення, який утворює глухий торець, а в отворах розміщені сопла, оснащені тангенційними впускними вікнами, новим є те, що додатково містить електронну керуючу систему, яка при зміні співвідношення витрат вхідних компонент за допомогою виконавчого пристрою змінює довжину тупикової зони камери. Суть корисної моделі пояснює креслення. На кресл. зображено: 1 - датчики витрат, 2 - впускні сопла, 3 - активна зона КЗ, 4 - датчик термоанемометра, 5 - тупикова зона КЗ, АЦП - аналогово-цифровий перетворювач, ВМП витратомірний пристрій, ЕКП - електронний керуючий пристрій, ФНЧ - фільтр низьких частот, ВП - виконавчий пристрій. Камера змішування працює наступним чином. Від датчиків витрат, підведених до впускних сопел КЗ, сигнали через витратомірний пристрій ВМП, посилені на аналогово-цифрових перетворювачах АЦП, надходять на електронний керуючий пристрій ЕКП. В активній зоні КЗ встановлений датчик термоанемометра, сигнал від якого відповідає середньоквадратичній напрузі - аналогу середньоквадратичної пульсації швидкості потоку, через фільтр низьких частот ФНЧ і АЦП також надходить на ЕКП. Через АЦП на ЕКП надходить сигнал від виконавчого пристрою ВИ, який відповідає поточній довжині тупикової зони КЗ. ЕКП, подаючи сигнал через цифро-аналоговий перетворювач ЦАП на ВП, який змінює довжину тупиковий зони від Lmin до Lmax, формуючи при цьому двовимірний масив даних (поточна довжина тупикової зони ВК L, ступінь турбулентності газової суміші ε і вибирає таке значення L, при якому ε = εmах). Співвідношення витрат вхідних компонент, виміряних ·β процесі побудови масиву даних, запам'ятовується в пам'яті ЕКП. Підтримання довжини тупикової зони КЗ, відповідної значенню, вибраному ЕКП, забезпечується передачею сигналу від нього через ЦАП на ВП. Якщо в процесі роботи системи різниця між поточним значенням співвідношення витрат компонент і тим, яке ЕКП запам'ятав при побудові масиву даних, вийде за задані допустимі межі, то процес вибору оптимальної довжини тупикової зони ВК починається заново. Джерела інформації: 1. Бабенко В.В. Макет вихревых структур при течении потока в вихревой камере / В.В. Бабенко, В.Н. Турик // Прикладна гідромеханіка.-2008. - ТЛО (82),№3.-с.З.-19. 2. Makarenko R.A., Turick V.N. Kinematics of Flow in a Dead end Part of a Vortex Chamber. International journal of Fluid Mechanics Research. 2004-Vol.31, №3-P.299-306. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Камера змішування з автоматичним керуванням, що містить циліндричний корпус, в бічній поверхні якого виконані отвори, у корпусі розташовано диск з можливістю переміщення, який утворює глухий торець, а в отворах розміщені сопла, оснащені тангенційними впускними вікнами, яка відрізняється тим, що додатково містить електронну керуючу систему, яка при зміні співвідношення витрат вхідних компонент за допомогою виконавчого пристрою змінює довжину тупикової зони. 1 UA 81252 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
