Взуттєва підошва із засобами, що убираються та перешкоджають ковзанню

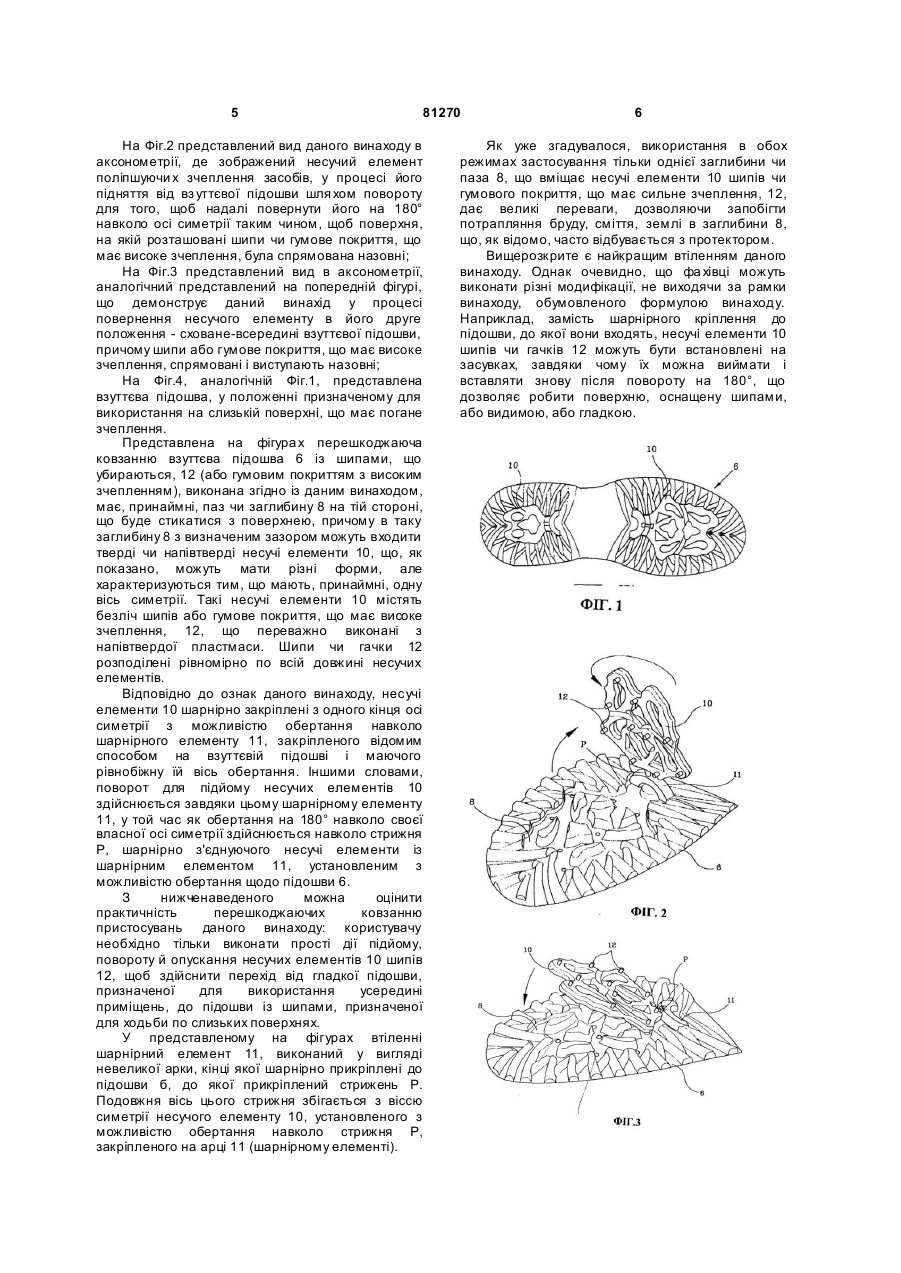

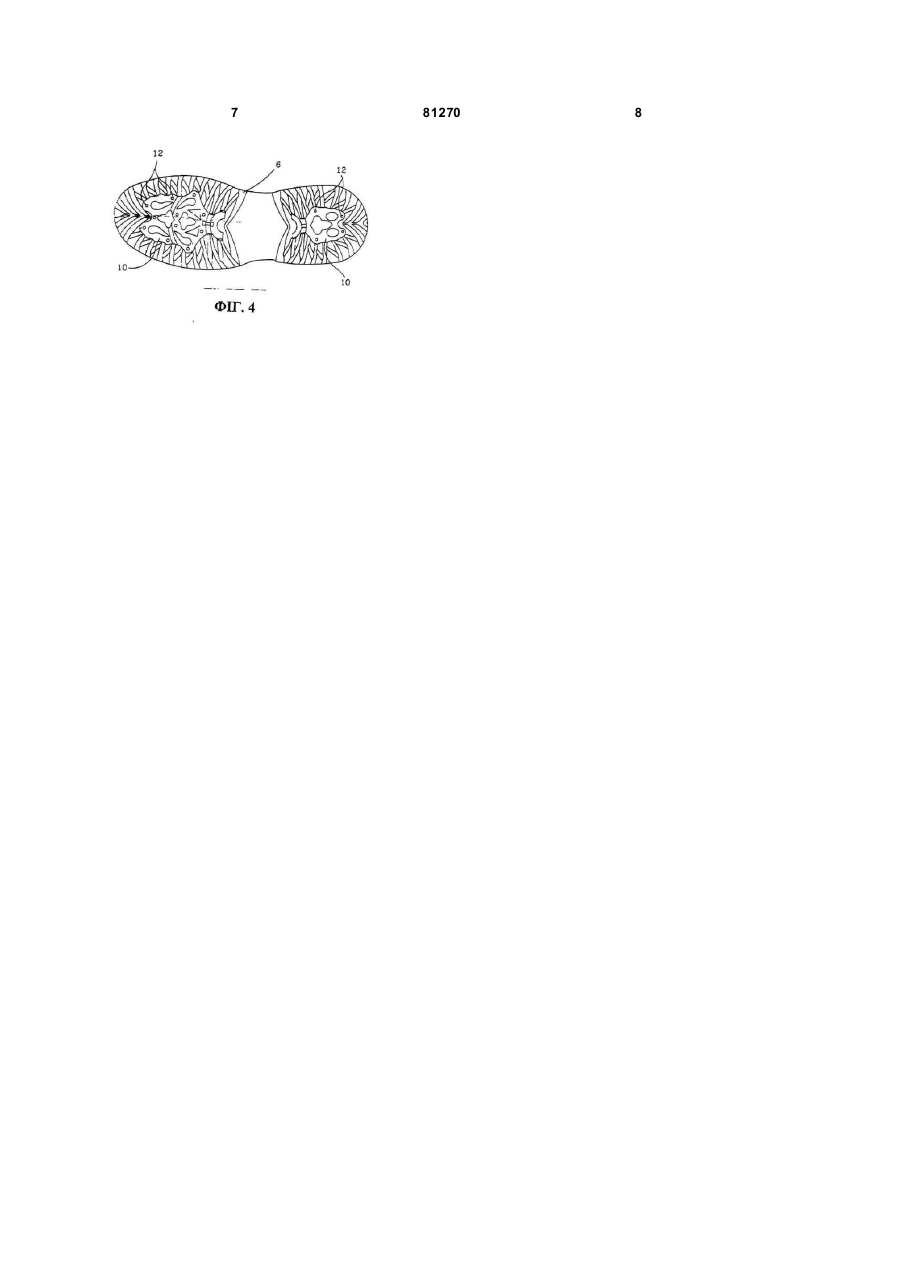

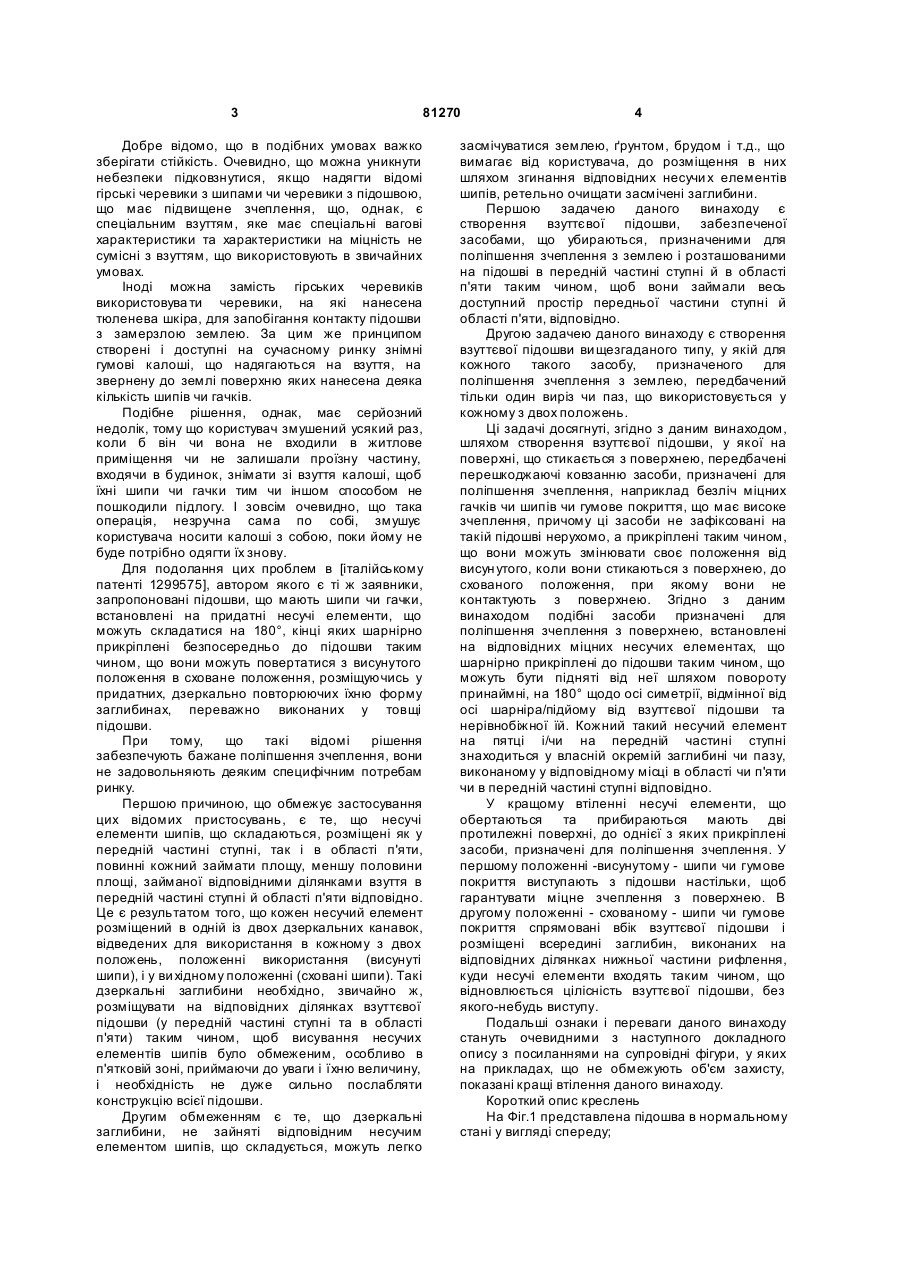

1. Підошва (6) для перешкоджаючого ковзанню взуття, що включає перешкоджаючі ковзанню засоби, які убираються (12), розташовані на зовнішньому боці підошви, яка відрізняється тим, що перешкоджаючі ковзанню засоби закріплені на напівтвердих несучих елементах (10), установлених на підошві шарнірно з можливістю підйому над підошвою шляхом повороту, до яких прикріплений стрижень Р, вісь якого збігається з віссю несучого елемента, причому кожен несучий елемент повністю розміщений в товщі підошви і розташований в області п'яти і/чи передньої частини ступні та встановлений з можливістю обертання принаймні на 180° навколо своєї власної осі симетрії, відмінної від осі шарніра/підйому від взуттєвої підошви і нерівнобіжної їй, та знаходиться у своїй власній заглибині чи пазу, виконаному в товщі підошви в області п'яти та передньої частини ступні, причому в підошві передбачені шипи, що виступають з підошви. 2. Підошва за п. 1, яка відрізняється тим, що несучі елементи, що прибираються, (10) мають дві протилежні поверхні, до однієї з яких прикріплені засоби (12), виконані у вигляді шипів чи гумового покриття, завдяки чому в першому положенні висун утому - шипи (12) виступають з підошви (6) C2 2 (19) 1 3 81270 Добре відомо, що в подібних умовах важко зберігати стійкість. Очевидно, що можна уникнути небезпеки підковзнутися, якщо надягти відомі гірські черевики з шипами чи черевики з підошвою, що має підвищене зчеплення, що, однак, є спеціальним взуттям, яке має спеціальні вагові характеристики та характеристики на міцність не сумісні з взуттям, що використовують в звичайних умовах. Іноді можна замість гірських черевиків використовува ти черевики, на які нанесена тюленева шкіра, для запобігання контакту підошви з замерзлою землею. За цим же принципом створені і доступні на сучасному ринку знімні гумові калоші, що надягаються на взуття, на звернену до землі поверхню яких нанесена деяка кількість шипів чи гачків. Подібне рішення, однак, має серйозний недолік, тому що користувач змушений усякий раз, коли б він чи вона не входили в житлове приміщення чи не залишали проїзну частину, входячи в будинок, знімати зі взуття калоші, щоб їхні шипи чи гачки тим чи іншом способом не пошкодили підлогу. І зовсім очевидно, що така операція, незручна сама по собі, змушує користувача носити калоші з собою, поки йому не буде потрібно одягти їх знову. Для подолання цих проблем в [італійському патенті 1299575], автором якого є ті ж заявники, запропоновані підошви, що мають шипи чи гачки, встановлені на придатні несучі елементи, що можуть складатися на 180°, кінці яких шарнірно прикріплені безпосередньо до підошви таким чином, що вони можуть повертатися з висунутого положення в сховане положення, розміщуючись у придатних, дзеркально повторюючих їхню форму заглибинах, переважно виконаних у товщі підошви. При тому, що такі відомі рішення забезпечують бажане поліпшення зчеплення, вони не задовольняють деяким специфічним потребам ринку. Першою причиною, що обмежує застосування цих відомих пристосувань, є те, що несучі елементи шипів, що складаються, розміщені як у передній частині ступні, так і в області п'яти, повинні кожний займати площу, меншу половини площі, займаної відповідними ділянками взуття в передній частині ступні й області п'яти відповідно. Це є результатом того, що кожен несучий елемент розміщений в одній із двох дзеркальних канавок, відведених для використання в кожному з двох положень, положенні використання (висунуті шипи), і у ви хідному положенні (сховані шипи). Такі дзеркальні заглибини необхідно, звичайно ж, розміщувати на відповідних ділянках взуттєвої підошви (у передній частині ступні та в області п'яти) таким чином, щоб висування несучих елементів шипів було обмеженим, особливо в п'ятковій зоні, приймаючи до уваги і їхню величину, і необхідність не дуже сильно послабляти конструкцію всієї підошви. Другим обмеженням є те, що дзеркальні заглибини, не зайняті відповідним несучим елементом шипів, що складується, можуть легко 4 засмічуватися землею, ґрунтом, брудом і т.д., що вимагає від користувача, до розміщення в них шляхом згинання відповідних несучи х елементів шипів, ретельно очищати засмічені заглибини. Першою задачею даного винаходу є створення взуттєвої підошви, забезпеченої засобами, що убираються, призначеними для поліпшення зчеплення з землею і розташованими на підошві в передній частині ступні й в області п'яти таким чином, щоб вони займали весь доступний простір передньої частини ступні й області п'яти, відповідно. Другою задачею даного винаходу є створення взуттєвої підошви ви щезгаданого типу, у якій для кожного такого засобу, призначеного для поліпшення зчеплення з землею, передбачений тільки один виріз чи паз, що використовується у кожному з двох положень. Ці задачі досягнуті, згідно з даним винаходом, шляхом створення взуттєвої підошви, у якої на поверхні, що стикається з поверхнею, передбачені перешкоджаючі ковзанню засоби, призначені для поліпшення зчеплення, наприклад безліч міцних гачків чи шипів чи гумове покриття, що має високе зчеплення, причому ці засоби не зафіксовані на такій підошві нерухомо, а прикріплені таким чином, що вони можуть змінювати своє положення від висун утого, коли вони стикаються з поверхнею, до схованого положення, при якому вони не контактують з поверхнею. Згідно з даним винаходом подібні засоби призначені для поліпшення зчеплення з поверхнею, встановлені на відповідних міцних несучих елементах, що шарнірно прикріплені до підошви таким чином, що можуть бути підняті від неї шляхом повороту принаймні, на 180° щодо осі симетрії, відмінної від осі шарніра/підйому від взуттєвої підошви та нерівнобіжної їй. Кожний такий несучий елемент на пятці і/чи на передній частині ступні знаходиться у власній окремій заглибині чи пазу, виконаному у відповідному місці в області чи п'яти чи в передній частині ступні відповідно. У кращому втіленні несучі елементи, що обертаються та прибираються мають дві протилежні поверхні, до однієї з яких прикріплені засоби, призначені для поліпшення зчеплення. У першому положенні -висунутому - шипи чи гумове покриття виступають з підошви настільки, щоб гарантувати міцне зчеплення з поверхнею. В другому положенні - схованому - шипи чи гумове покриття спрямовані вбік взуттєвої підошви і розміщені всередині заглибин, виконаних на відповідних ділянках нижньої частини рифлення, куди несучі елементи входять таким чином, що відновлюється цілісність взуттєвої підошви, без якого-небудь виступу. Подальші ознаки і переваги даного винаходу стануть очевидними з наступного докладного опису з посиланнями на супровідні фігури, у яких на прикладах, що не обмежують об'єм захисту, показані кращі втілення даного винаходу. Короткий опис креслень На Фіг.1 представлена підошва в нормальному стані у вигляді спереду; 5 81270 На Фіг.2 представлений вид даного винаходу в аксонометрії, де зображений несучий елемент поліпшуючи х зчеплення засобів, у процесі його підняття від вз уттєвої підошви шля хом повороту для того, щоб надалі повернути його на 180° навколо осі симетрії таким чином, щоб поверхня, на якій розташовані шипи чи гумове покриття, що має високе зчеплення, була спрямована назовні; На Фіг.3 представлений вид в аксонометрії, аналогічний представлений на попередній фігурі, що демонструє даний винахід у процесі повернення несучого елементу в його друге положення - сховане-всередині взуттєвої підошви, причому шипи або гумове покриття, що має високе зчеплення, спрямовані і виступають назовні; На Фіг.4, аналогічній Фіг.1, представлена взуттєва підошва, у положенні призначеному для використання на слизькій поверхні, що має погане зчеплення. Представлена на фігура х перешкоджаюча ковзанню взуттєва підошва 6 із шипами, що убираються, 12 (або гумовим покриттям з високим зчепленням), виконана згідно із даним винаходом, має, принаймні, паз чи заглибину 8 на тій стороні, що буде стикатися з поверхнею, причому в таку заглибину 8 з визначеним зазором можуть входити тверді чи напівтверді несучі елементи 10, що, як показано, можуть мати різні форми, але характеризуються тим, що мають, принаймні, одну вісь симетрії. Такі несучі елементи 10 містять безліч шипів або гумове покриття, що має високе зчеплення, 12, що переважно виконані з напівтвердої пластмаси. Шипи чи гачки 12 розподілені рівномірно по всій довжині несучих елементів. Відповідно до ознак даного винаходу, несучі елементи 10 шарнірно закріплені з одного кінця осі симетрії з можливістю обертання навколо шарнірного елементу 11, закріпленого відомим способом на взуттєвій підошві і маючого рівнобіжну їй вісь обертання. Іншими словами, поворот для підйому несучих елементів 10 здійснюється завдяки цьому шарнірному елементу 11, у той час як обертання на 180° навколо своєї власної осі симетрії здійснюється навколо стрижня Р, шарнірно з'єднуючого несучі елементи із шарнірним елементом 11, установленим з можливістю обертання щодо підошви 6. З нижченаведеного можна оцінити практичність перешкоджаючих ковзанню пристосувань даного винаходу: користувачу необхідно тільки виконати прості дії підйому, повороту й опускання несучих елементів 10 шипів 12, щоб здійснити перехід від гладкої підошви, призначеної для використання усередині приміщень, до підошви із шипами, призначеної для ходьби по слизьких поверхнях. У представленому на фігурах втіленні шарнірний елемент 11, виконаний у вигляді невеликої арки, кінці якої шарнірно прикріплені до підошви б, до якої прикріплений стрижень Р. Подовжня вісь цього стрижня збігається з віссю симетрії несучого елементу 10, установленого з можливістю обертання навколо стрижня Р, закріпленого на арці 11 (шарнірному елементі). 6 Як уже згадувалося, використання в обох режимах застосування тільки однієї заглибини чи паза 8, що вміщає несучі елементи 10 шипів чи гумового покриття, що має сильне зчеплення, 12, дає великі переваги, дозволяючи запобігти потрапляння бруду, сміття, землі в заглибини 8, що, як відомо, часто відбувається з протектором. Вищерозкрите є найкращим втіленням даного винаходу. Однак очевидно, що фа хівці можуть виконати різні модифікації, не виходячи за рамки винаходу, обумовленого формулою винаходу. Наприклад, замість шарнірного кріплення до підошви, до якої вони входять, несучі елементи 10 шипів чи гачків 12 можуть бути встановлені на засувках, завдяки чому їх можна виймати і вставляти знову після повороту на 180°, що дозволяє робити поверхню, оснащену шипами, або видимою, або гладкою. 7 81270 8
