Повітряна турбохолодильна установка

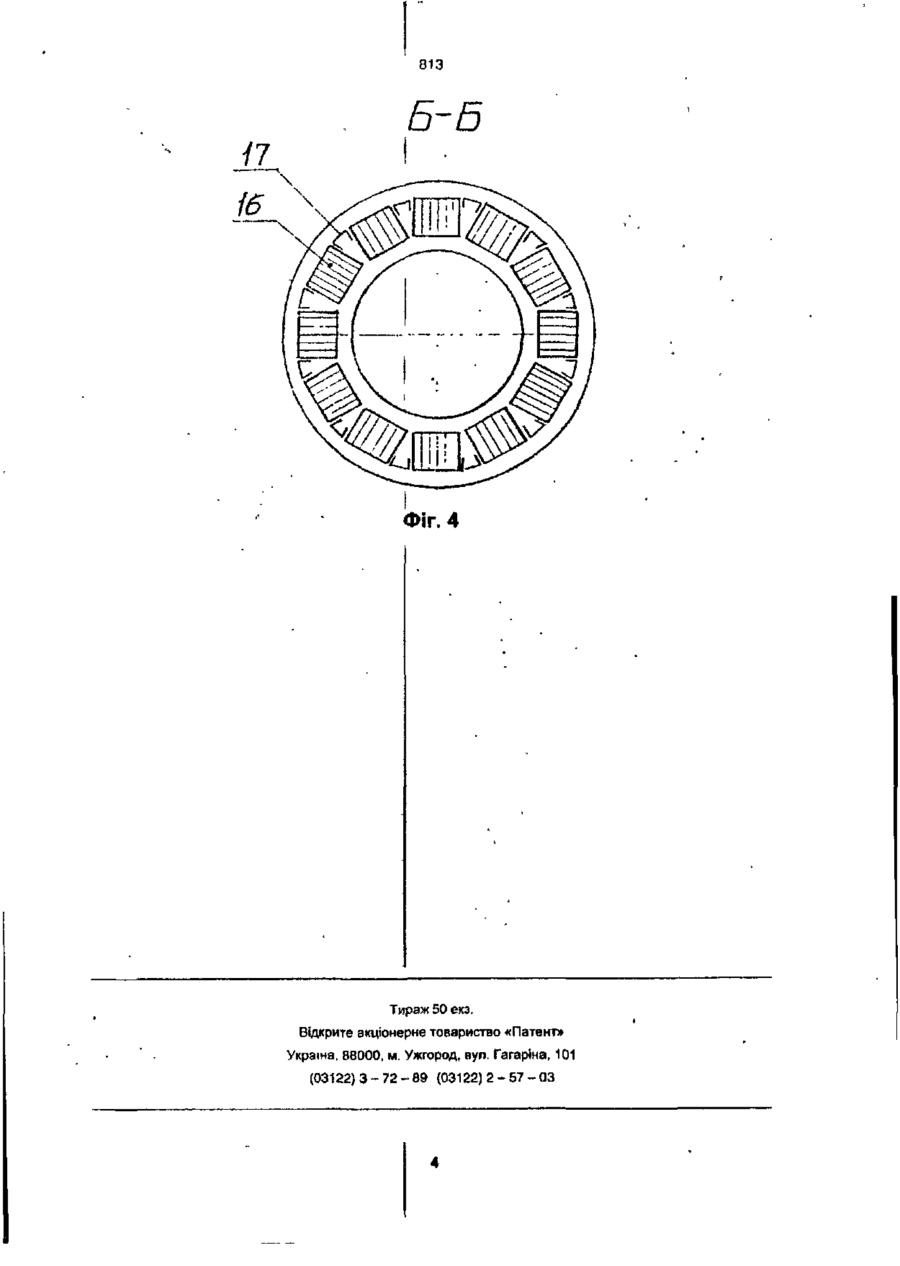

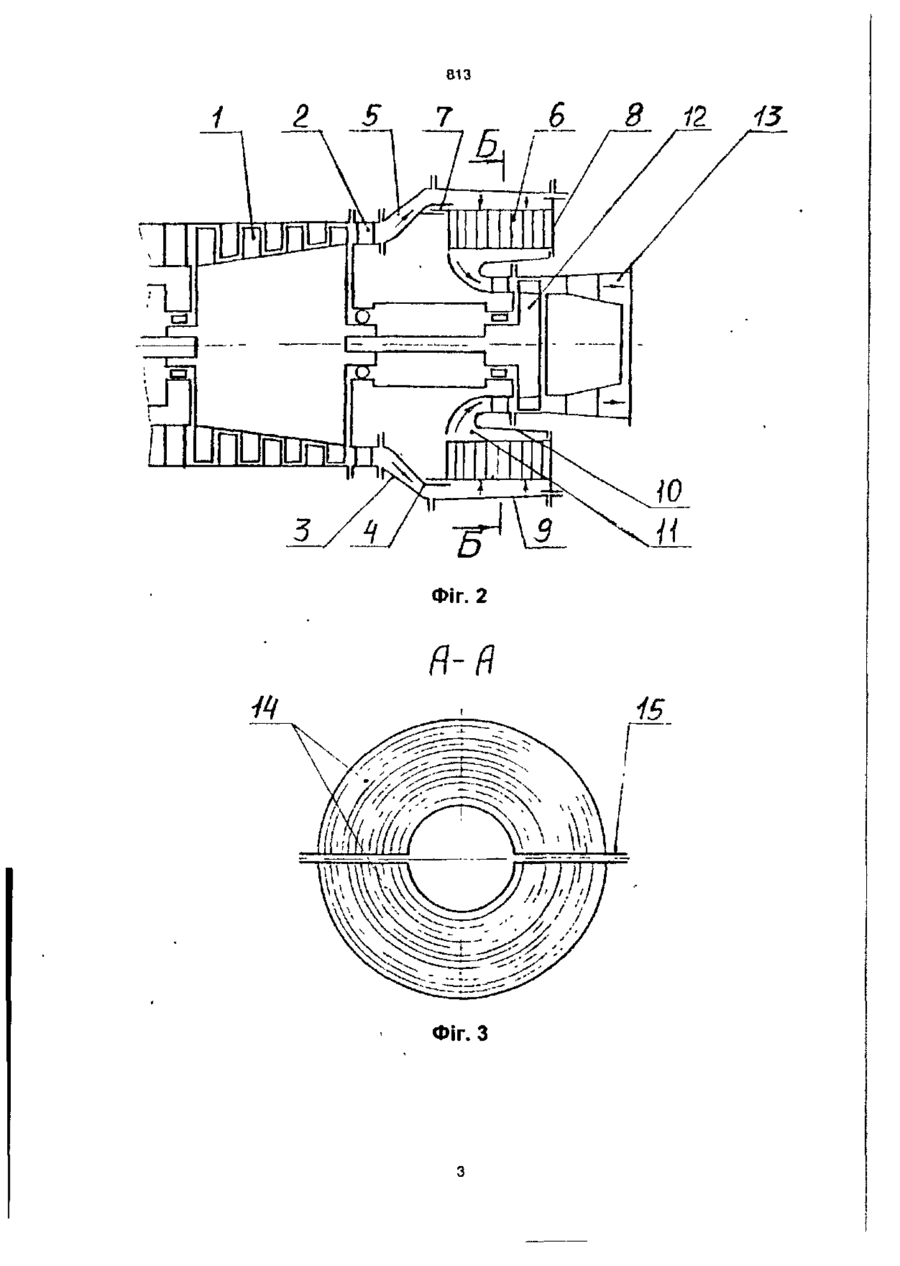

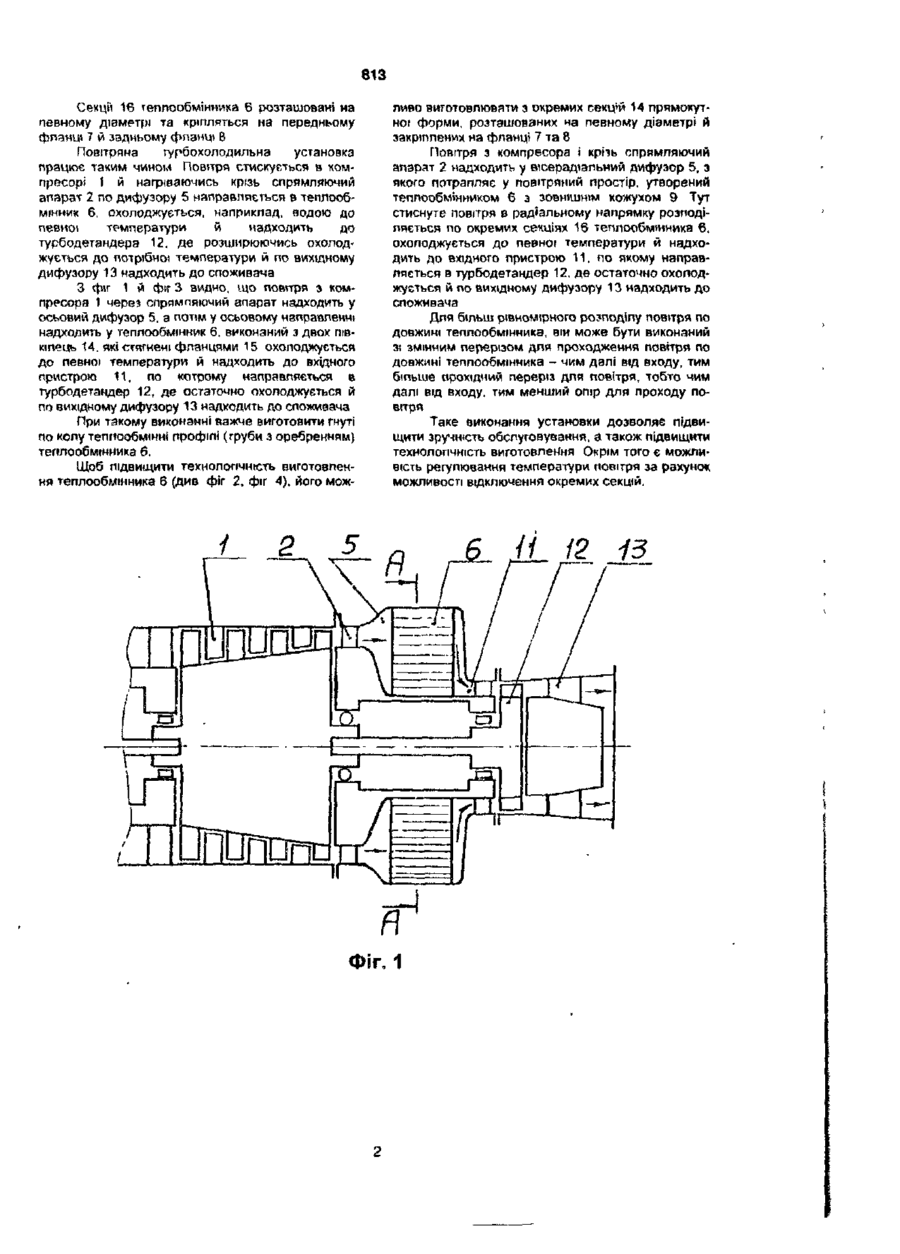

1 Повітряна турбохолодильна установка має послідовно розташовані по ходу повітря компресор, дифузор, вмонтований кільцевий теплообмінник з канапами проходження повгтря, кінематично з'єднаний з компресором турбодетандер з вхідним і вихідним пристроями, а також внутрішній та зовнішній корпуси, яка відрізняється тим, що теплообмінник виконаний з окремих секцій, закріплених на фланцях, з'єднаних з корпусами телескопічно 2.'Установка за п 1, яка відрізняється тим, що канали проходження повітря для охолодження виконані зі змінним перерізом по довжині теплообмінника Корисна модель відноситься до повітряних турбохолодильних установок, призначених для одночасного отримання холоду та тепла. Відома установка для кондиціювання повітря, яка є найближчою до запропонованої. Установка має компресор з приводом, теплообмінник з патрубками підведення і відведення повітря (охолоджуючого середовища), детандер, обичайка приєднана до патрубка відведення середовища із теплообмінника, вентиляторне лопаточне колесо і направляючий апарат, причому компресор розташовано всередині обичайки [1} Недопіком цієї установки є відсутність можливості - регулювання температури повітря на виході з турбодетандера відключенням з роботи окремих секцій теплообмінника; - оперативного та періодичного огляду стану теплообмінника в процесі експлуатації й заміни їх у випадку необхідності, що суттєво знижує їх споживчі й технічні можливості Задачею корисної моделі є забезпечення можливості регулювання температури повітря за турбодетандером, а також підвищення технологічності виготовлення й експлуатаційного обслуговування. Це досягається тим, що в повітряній турбохолодильній установці, яка містить послідовно розташовані за ходом повітря компресор, дифузор, вмонтований кільцевий теплообмінник, кінематично з'єднаний з компресором турбодетандер з вхідним та вихідним пристроями, а також внутрішній та зовнішній корпуси, згідно корисної моделі теп лообмінник виконано з окремих секцій, закртлених на фланцях, з'єднаних з корпусами телескопічно, канапи проходження повітря для охолодження виконані зі ЗМІННИМ перерізом по довжині теплообмінника На фіг 1 зображена конструктивна схема установки з осьовим входом повгтря в теплообмінник. На фіг 2 зображена схема (конструктивна) установки з радіальним входом повітря в теплообмінник На фіі. З зображена схема перерізу теплообмінника з осьовим входом повітря На фіг 4 зображена схема перерізу теплообмінника з радіальним входом повітря, виконаного з окремих секцій Повітряна турбохолодильна установка містить компресор 1, спрямляючий апарат 2. з'єднаний з компресором 1, ЗОВНІШНІЙ корпус 3 і внутрішній корпус 4 дифузора 5, з'єднаних з спрямляючим апаратом 2, теплообмінник 6 телескопічно з'єднаний переднім фланцем 7 з внутрішнім корпусом 4 дифузора 5. заднім фланцем 8 теплообмінник 6 телескопічно з'єднаний з зовнішнім корпусом 9 й зовнішнім корпусом 10 вхідного пристрою 11 турбодетандера 12. вихідний дифузор 13 Теплообмінник 6 з осьовим входом повітря виконано з двох півкілець 14, стягнутих фланцями 15 Теплообмінник 6 з радіальним входом повітря може бути виконано з окремих секцій 16, наприклад, прямокутної форми, з ущільнювачами 17 простору між секціями 16. 813 Секції 16 теплообмінника 6 розташовані на певному діаметрі та кріпляться на передньому фланці 7 й задньому фпанці 6 Повітряна гурбохолодильна установка працює таким чиноїл Повітря стискується в компресорі 1 й нагріваючись крізь спрямляючий апарат 2 по дифузору 5 направляється в теплообмінник 6. охолоджується, наприклад, подою до певної температури й надходить до турбодетандера 12. де розширюючись охолоджується до потрібної температури й по вихідному дифузору 13 надходить до споживача З фіг 1 й фіг 3 аидно. що повітря з компресора 1 через спрямляючий апарат надходить у осьовий дифузор 5. а потім у осьовому направленні надходить у теплообмінник 6. виконаний з двох півкілець 14. які стягнені фланцями 15 охолоджується до певної температури й надходить до вхідного пристрою 11, по котрому направляється в турбодетандер 12, де остаточно охолоджується й по вихідному дифузору 13 надходить до споживача При такому виконанні важче виготовити гнуті по колу теплообмінні профілі (груби з оребренням} теплообмінника 6. Щоб підвищити технологічність виготовлення теплообмінника 6 (див фіг 2. фіг 4), його мож / 2 ливо виготовлювати э окремих секіуй 14 прямокутної форми, розташованих на певному діаметрі Й закріплених на фланці 7 та 8 Повітря з компресора і крізь спрямляючий апарат 2 надходить у вісерадіальний дифузор 5, з якого потрапляє у повітряний простір, утворений теплообмінником 6 з зовнішнім кожухом 9 Тут стиснуте повітря в радіальному напрямку розподіляється по окремих секціях 16 теплообмінника 6. охолоджується до певної температури й надходить до вхідного пристрою 11. по якому направляється в турбодетандер 12. де остаточно охолоджується й по вихідному дифузору 13 надходить до споживача Для більш рівномірного розподілу повітря по довжині теплообмінника, вій може бути виконаний зі змінним перерізом для проходження повітря по довжині теплообмінника - чим далі від входу, тим більше прохідний переріз для повітря, тобто чим далі від входу, тим менший опір для проходу повітря Таке виконання установки дозволяє підвищити зручшсть обслуговування, а також підвищити технологічність виготовлення Окрім того є можливість регулювання температури повітря за рахунок можливості відключення окремих секцій. 5 Н ПРПопгі -А ФІГ, 1 12 13 813 Б-Б Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 8В0ОО, м. Ужгород, пул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 813 / 5 8 ЛЗППгтс Фіг. 2 й-в Фіг.З 12 ІЗ
