Система охолодження штучного льодового поля

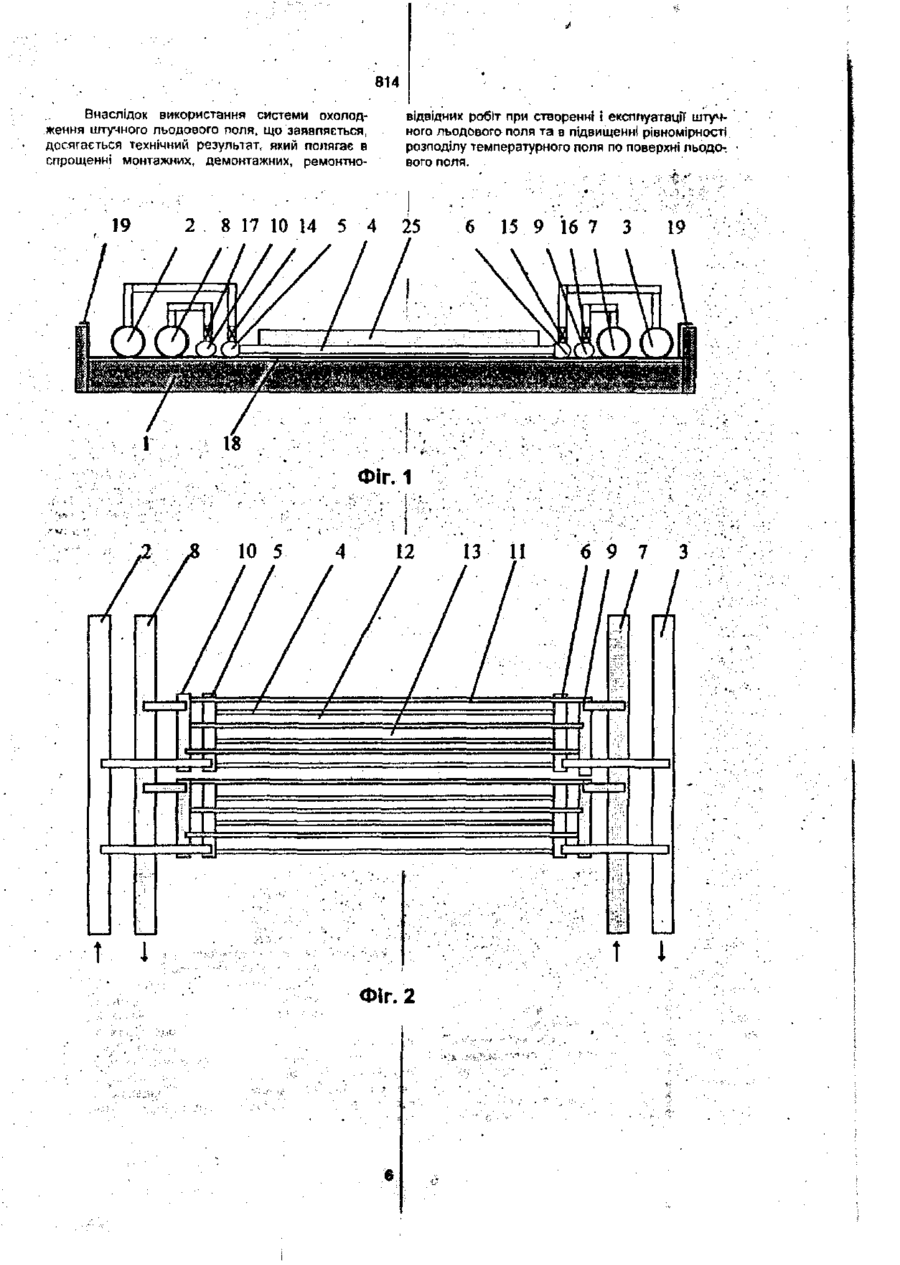

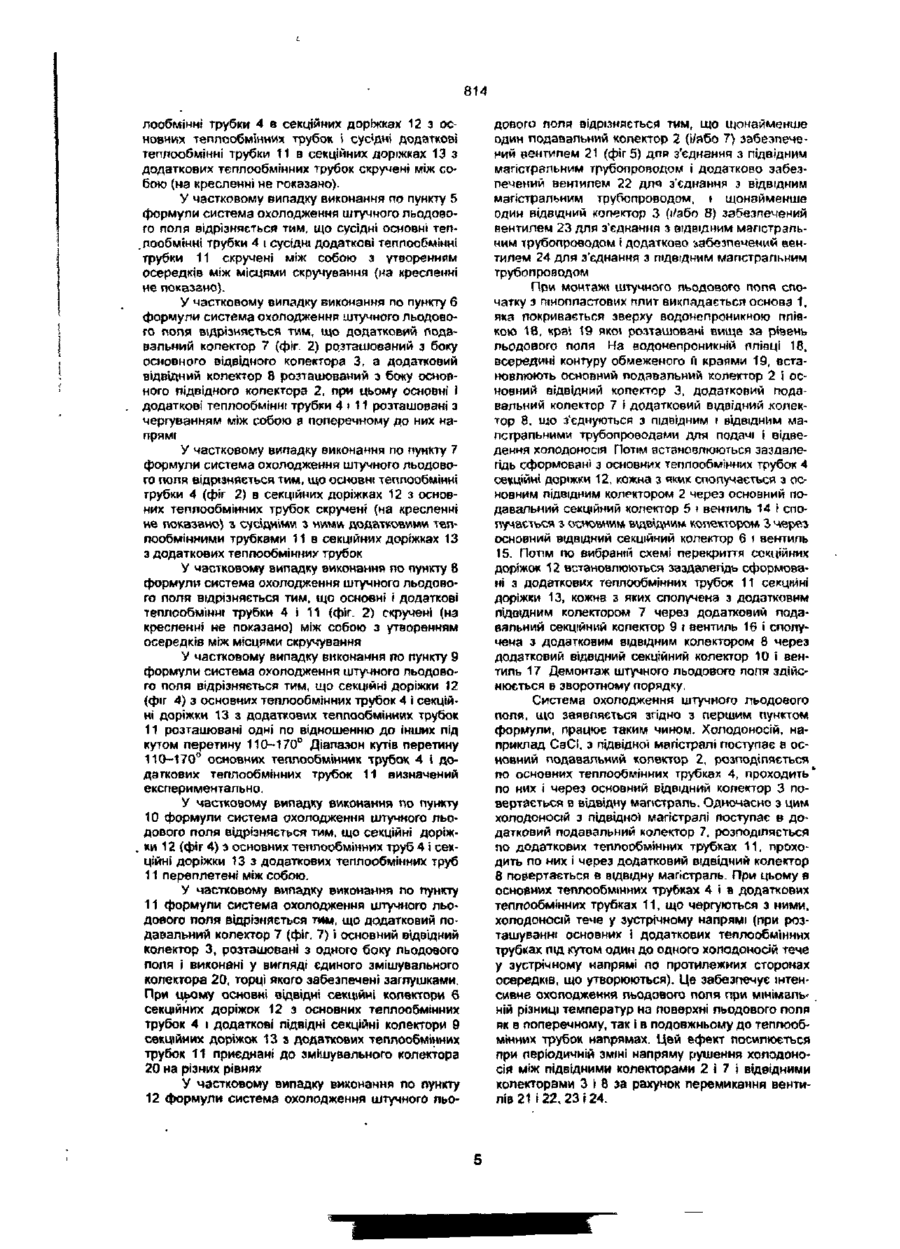

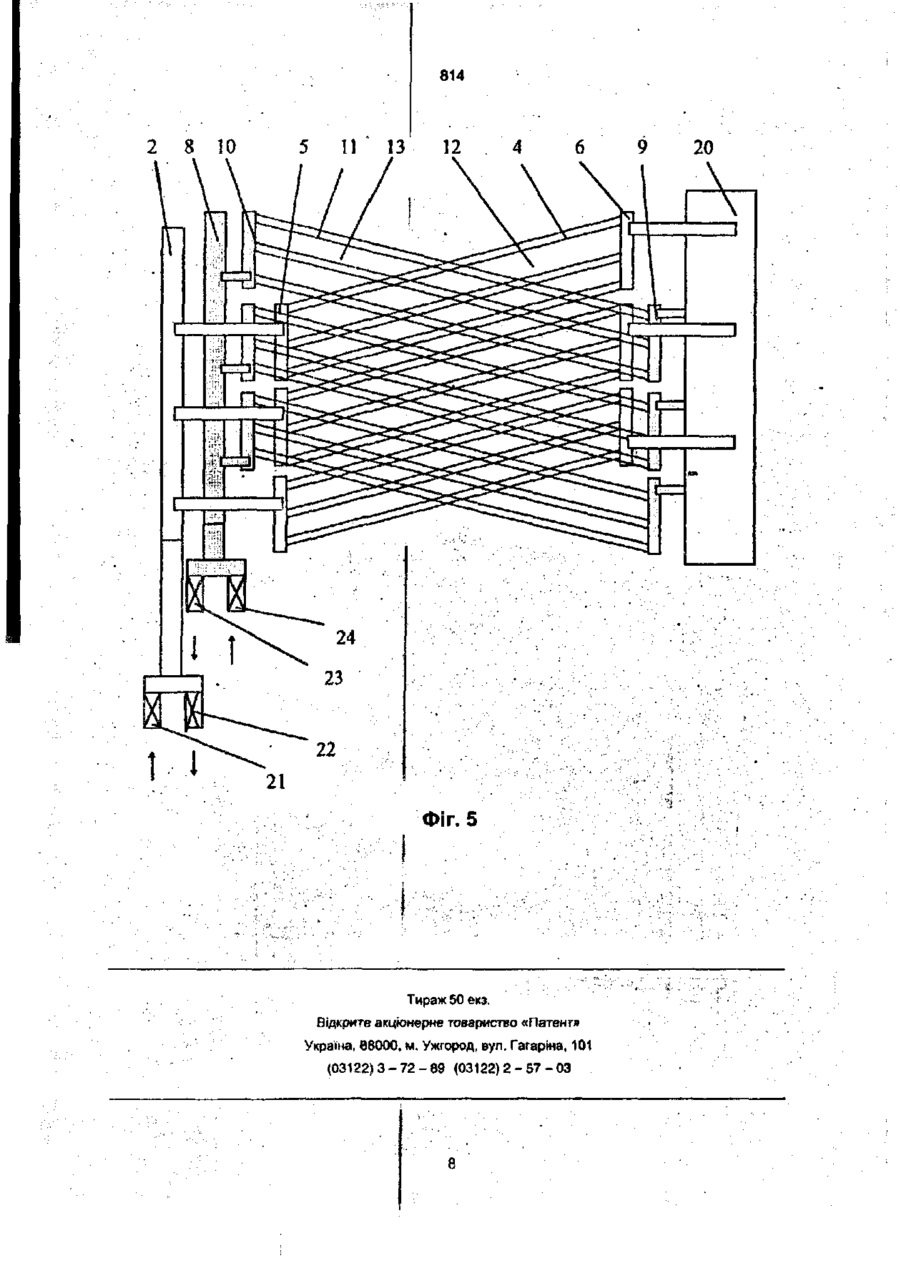

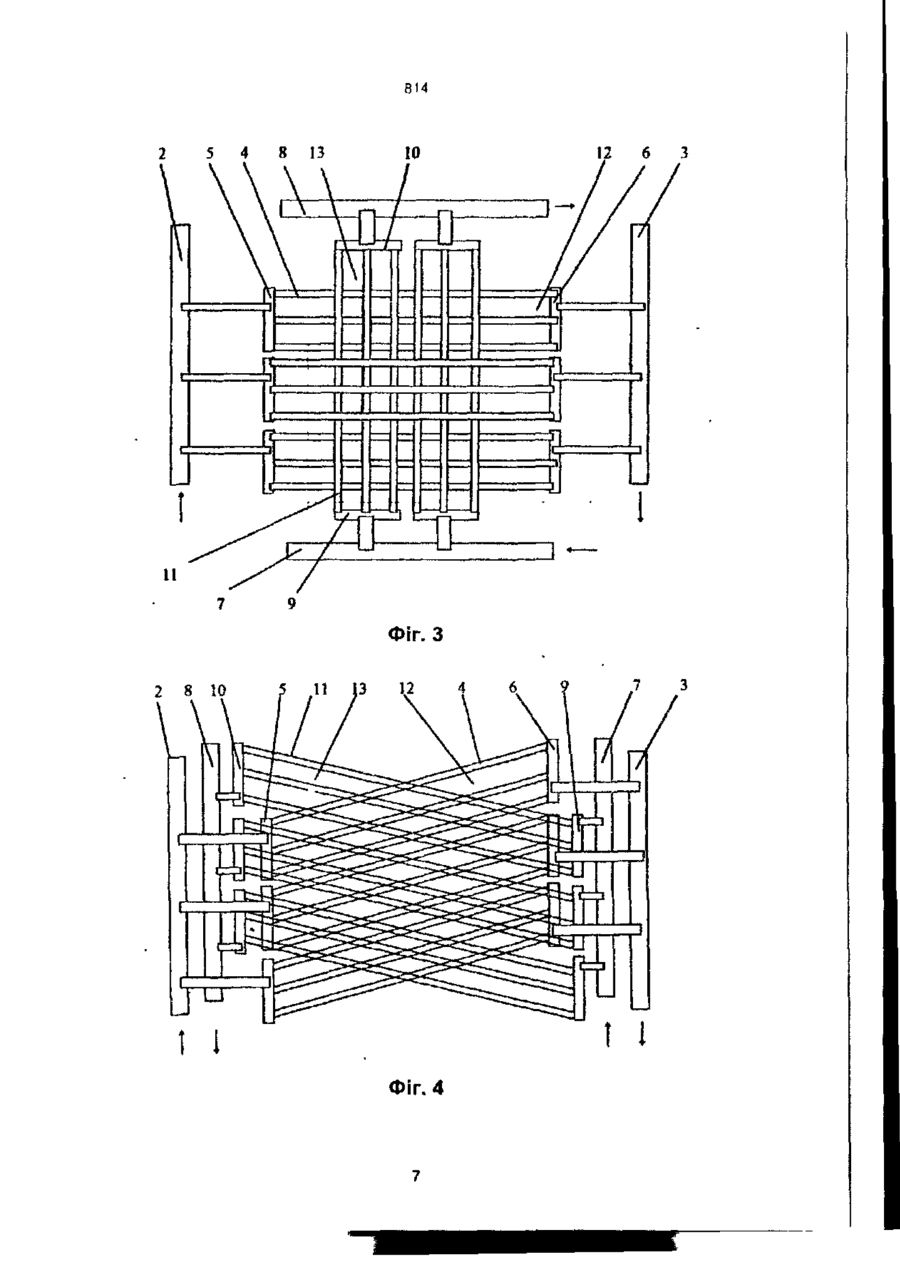

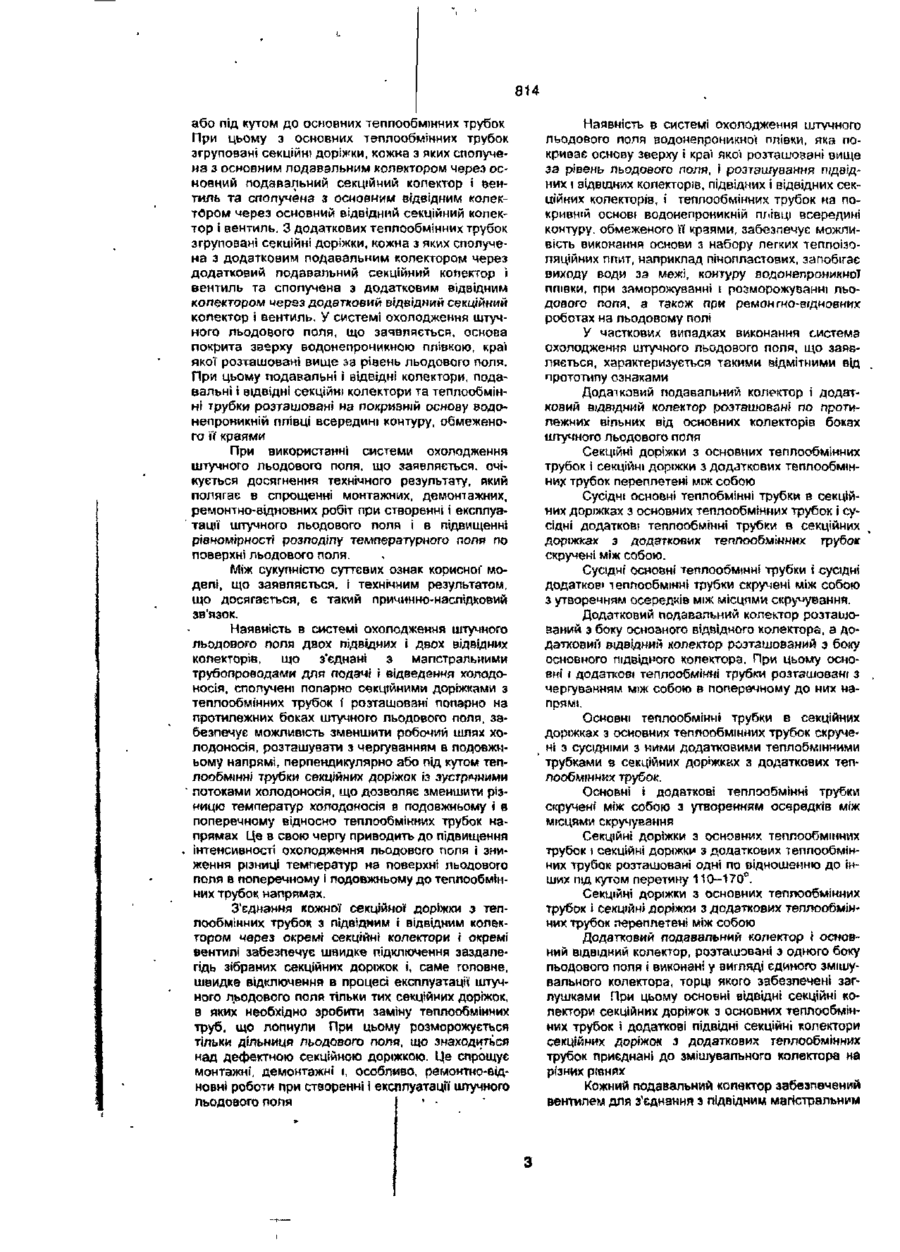

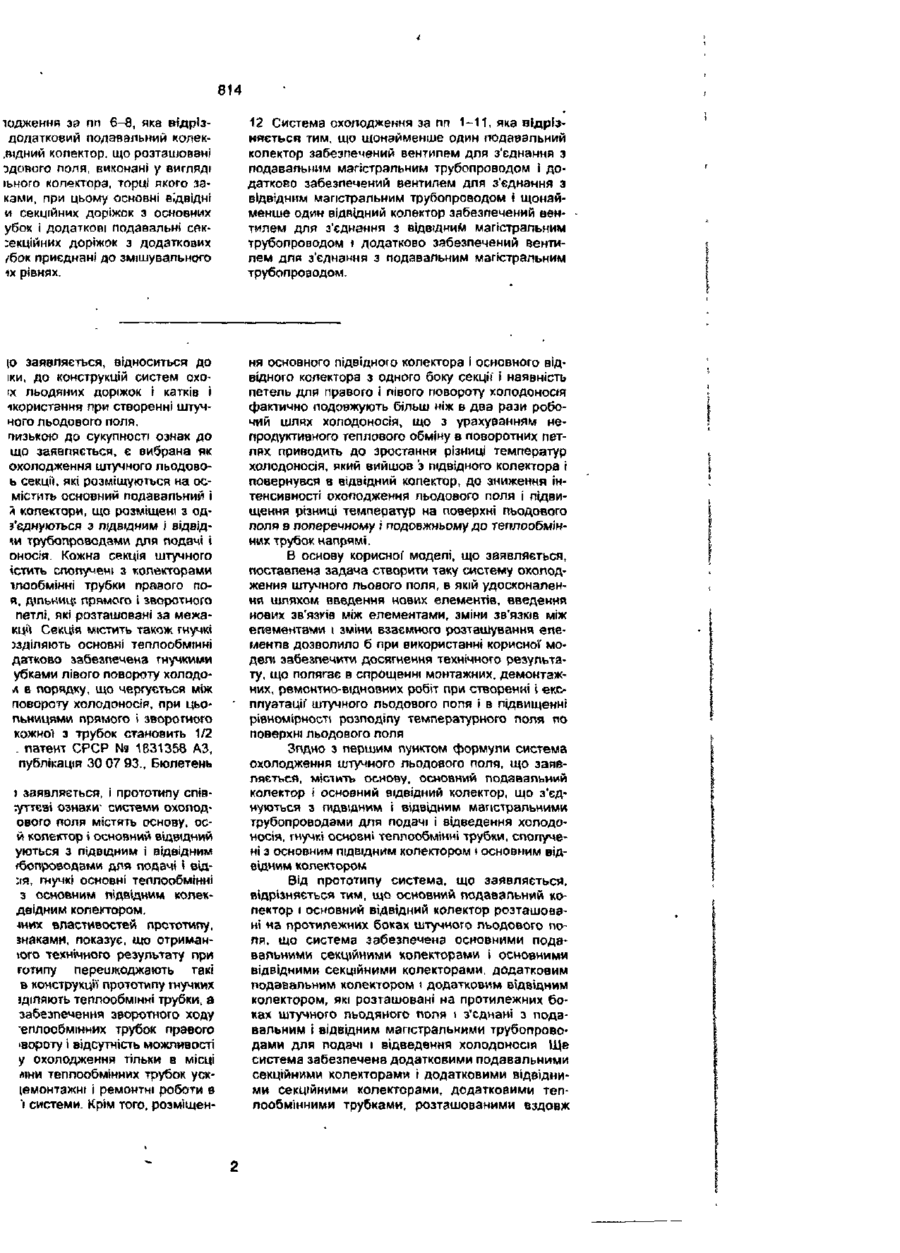

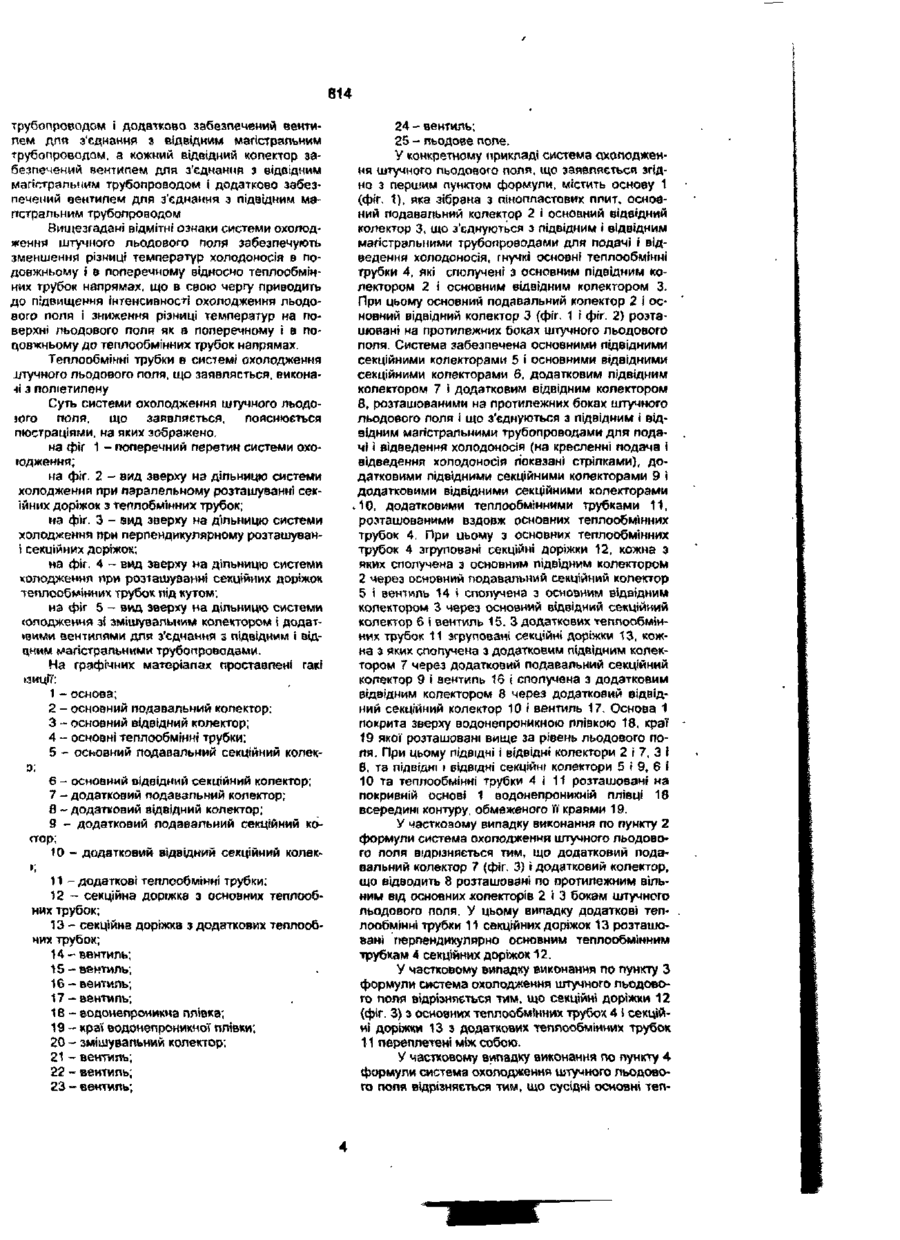

1. Система охолодження штучного льодового поля, що містить основу, основний подавальний колектор і основний відвідний колектор, що з'єднуються з подавальним і відвідним магістральними трубопроводами для подачі і відведення холодоносія, та гнучкі основні теплообмінні трубки, які сполучені з основним подавальним колектором і основним відвідним колектором, яка відрізняється тим, що основний подавальний колектор і основний відвідний колектор розташовані на протилежних боках штучного льодового поля, що система забезпечена основними подавальними секційними колекторами і основними відвідними секційними колекторами, додатковим подавальним колектором і додатковим відвідним колектором, які розташовані на протилежних боках штучного льодового поля і з'єднані з подавальним і відвідним магістральними трубопроводами для подачі і відведення холодоносія, додатковими подавальними секційними колекторами і додатковими відвідними секційними колекторами, додатковими теплообмінними трубками, розташованими вздовж або під кутом до основних теплообмінник трубок, при цьому з основних теплообмінник трубок згруповані секційні доріжки, кожна з яких сполучена з основним подавальним колектором через основний подавальний секційний колектор і вентиль та сполучена з основним відвідним колектором через основний відвідний секційний колектор І вентиль, а з додаткових теплообмінних трубок згруповані секційні доріжки, кожна з яких сполучена з додатковим подавальним колектором через додатковий подавальний секційний колектор І вентиль та сполучена з додатковим відвідним колектором через додатковий відвідний секційний колектор і вентиль, що основа покрита зверху водонепроникною плівкою, краї якої розташовані вище за рівень льодового поля, при цьому подавальні і відвідні колектори, подавальні і відвідні секційні колектори та теплообмінні трубки розташовані на по нову водонепроникній плівці всередиі обмеженого її краями 2. Система охолодження за п. 1, яка в( ся тим, що додатковий подавальний KOJ датковий відвідний колектор розтаї протилежних вільних від основних кол ках штучного льодового поля. 3. Система охолодження за п. 2, яка в! ск* тим, що секційні доріжки з основни мінних трубок і секційні доріжки з дода лообмінних трубок переплетені між соб( 3. Система охолодження за пп 1-3, няється тим, що сусідні основні те трубки в секційних доріжках з основні' мінних трубок І сусідні додаткові те трубки Й секційних доріжках з додаткові мінних трубок скручені між собою. 4. Система охолодження за пп. 1-4, нясться тим, що сусідні основні те трубки і сусідні додаткові теплообм1 скручені між собою з утворенням осе місцями скручування. 6 Система охолодження за л. 1, яка ві ся тим, що додатковий подавальний ко ташований з боху основного відвідного а додатковий ВІДВІДНИЙ колектор розті боку основного подавального колектор му основні і додаткові теплообмінні тр шовані з чергуванням між собою в попе них напрямі. 7. Система охолодження за п. 6, яка в ся тим, що основні теплообмінні трубі них доріжках з основних теплообмін скручені з сусідніми з ними додатково мінними трубками в секційних доріжка) вих теплообмінник трубок. 8 Система охолодження за п 7, яка в св тим, що основні і додаткові теплообі скручені між собою э утворенням ос місцями скручування. 9. Система охолодження за п. 6. яка в ся тим, що секційні доріжки з ОСНОВНІ мінних трубок і секційні доріжки з додг лообмінних трубок розташовані одні п > ню до інших під кутом перетину 110-17 10. Система охолодження за л 9, яка в ся тим, що секційні доріжки з основи мінних трубок і секційні доріжки з дод< лообмінних трубок переплетені між соЄ 814 юдження ээ nn 6-8, нка відріздодаткоеий подавальний колек.відний колектор, що розташовані эдового поля, вихонані у ВИГЛЯДІ іьного колектора, торці якого заками, при цьому основні відвідні и секційних доріжок з основних убок І додаткові подавальні сок;екційних доріжок з додаткових •бок приєднані до змішувального їх рівнях. to заявляється, відноситься до іки, до конструкцій систем охоіх льодяних доріжок і катків і ^користання при створенні штучного ЛЬОДОВОГО ПОЛЯ, низькою до сукупності ознак до що заявляється, є вибрана як охолодження штучного льодовоь секції, які розміщуються на осмістить основний подавальний і А колектори, що розміщені з одз'єднуються з ПІДВІДНИМ і відвідчи трубопроводами для подачі і оносія. Кожна секція штучного Істить сполучені з колекторами їлообмінні трубки правого поя, дтьииц; прямого і зворотного петлі, які розташовані за межакц*'і Секція мистить також гнучкі ззділяють основні теплообмінні дзтково забезпечена гнучкими убками лівого повороту холодол в порядку, що чергується між повороту холодоносія, при цьопьницями прямого і зворотного кожної з трубок становить 1/2 . патент СРСР N9 1В31358 A3, публікація ЗО 07 93., Бюлетень J заявляється, і прототипу спів;уттєаі ознаки- системи охоподового поля містять основу, осй колектор і основний відвідний уються з підвідним і відвідним їбопроводами для подачі і від;ія, гнучкі основні теплообмінні з основним підвідним копекдвідним колектором. вороту і відсутність можливості у охолодження тільки в місці яши теплообмінних трубок ускіемонтажні І ремонтні роботи в t системи. Крім того, розміщен 12 Система охолодження за пп 1-11, яка відрізняється тим, що щонайменше один подавальний колектор забезпечений вентипем для з'єднання з подавальним магістральним трубопроводом і додатково забезпечений вентилем для з'єднання з відвідним магістральним трубопроводом і щонайменше один відвідний колектор забезпечений вентилем для з'єднання з відвідним магістральним трубопроводом і додатково забезпечений вентилем для з'єднання з подавальним магістральним трубопроводом. ня основного підвідного колектора і основного відвідного колектора з одного боку секції і наявність петель для правого і лівого повороту холодоносія фактично подовжують більш ніж в два рази робочий шлях холодоносія, що з урахуванням непродуктивного теплового обміну в поворотних петлях приводить до зростання різниці температур холодоносія, який вийшов з підвідного колектора і повернувся в відвідний колектор, до зниження інтенсивності охолодження льодового поля і підвищення різниці температур на поверхні льодового поля в поперечному і подовжньому до теплообмінних трубок напрямі. В основу корисної' моделі, що заявляється, поставпенз задача створити таку систему охолодження штучного льового поля, в якій удосконалення шляхом введення нових елементів, введення нових зв'язків між елементами, зміни зв'язків МІЖ елементами і зміни взаємного розташування елементів дозволило б при використанні корисної моделі забезпечити досягнення технічного результату, що полягає в спрощенні монтажних, демонтажних, ремонтно-відновних робіт при створенні І експлуатації штучного льодового попя і в підвищенні рівномірності розподілу температурного попя по поверхні льодового поля Згідно з першим пунктом формули система охолодження штучного льодового поля, що заявляється, містить основу, основний подавальиий колектор і основний відвідний колектор, що з"єднуються з підвідним і відвідним магістральними трубопроводами для подачі і відведення холодоносія, гнучкі основні теплообмінні трубки, сполучені з основним ПІДВІДНИМ колектором t основним відвідним колектором Від прототипу система, що заявляється, відрізняється тим, що основний подавальний колектор і основний відвідний колектор розташовані на протилежних боках штучного льодового поля, що система забезпечена основними подавапьними секційними колекторами і основними відвідними секційними колекторами, додатковим подавальним колектором t додатковим відвідним колектором, які розташовані на протилежних боках штучного льодяного поля і з"сднані з подавальним І відвідним магістральними трубопроводами для подачі і відведення холодоносія Ще система забезпечена додатковими подавальними секційними колекторами І додатковими відвідними секційними колекторами, додатковими теплообмінними трубками, розташованими вздовж 814 або під кутом до основних теплообмінних трубок При цьому з основних теплообмінних трубок згруповані секційні доріжки, кожна з яких сполучена з основним подавальним колектором через основний подавальний секційний колектор і вентиль та сполучена з основним відвідним колектором через основний відвідний секційний колектор І вентиль. З додаткових теплообмінних трубок згруповані секційні доріжки, кожна з яких сполучена з додатковим подавальним колектором через додатковий подавальний секційний копєктор і вентиль та сполучена з додатковим відвідним колектором через додатковий відвідний секційний колектор і вентиль. У системі охолодження штучного льодового поля, що заявляється, основа покрита зверху водонепроникною плівкою, краї якої розташовані вище за рівень льодового поля. При цьому подавальні і відвідні колектори, подавальні і відвідні секційні колектори та теплообмінні трубки розташовані на покривній основу водонепроникній плівці всередині контуру, обмеженого ЇЇ краями При використанні системи охолодження штучного льодового поля, що заявляється, очікується досягнення технічного результату, пкий полягає в спрощенні монтажних, демонтажних, ремонтно-відновних робіт при створенні і експлуатації штучного льодового поля і в підвищенні рівномірності розподілу температурного попя по поверхні льодового поля. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок. Наявність в системі охолодження штучного ЛЬОДОВОГО ПОЛЯ ДВОХ ПІДВІДНИХ І ДВОХ ВІДВІДНИХ колекторів, що з'єднані з магістральними трубопроводами для подачі і відведення холодоносія, сполучені попарно секційними доріжками з теплообмінних трубок і розташовані попарно на протилежних боках штучного льодового поля, забезпечує можливість зменшити робочий шлях холодоносія, розташувати з чергуванням в подовжньому напрямі, перпендикулярно або під кутом теплообмінні трубки секційних доріжок із зустрічними потоками холодоносія, що дозволяє зменшити різницю температур холодоносія в подовжньому і в поперечному відносно теплообмінних трубок напрямах Це в свою чергу приводить до підвищення Інтенсивності охолодження льодового поля і зниження різниці температур на поверхні льодового поля в поперечному і подовжньому до теплообмінних трубок напрямах. З'єднання кожної секційної доріжки з теплообмінних трубок з підвідним і відвідним колектором через окремі секційні колектори і окремі вентилі забезпечує швидке підключення заздалегідь зібраних секційних доріжок і, саме головне, швидке відключений в процесі експлуатації штучного льодового поля тільки тих секційних доріжок, в яких необхідно зробити заміну теплообмінних труб, що лопнули При цьому розморожується тільки дільниця льодового попя, що знаходиться над дефектною секційною доріжкою. Це спрощує монтажні, демонтажні і, особливо, ремонтно-відновні роботи при створенні і експлуатації штучного льодового поля Наявність в системі охолодження штучного льодового поля водонепроникної плівки, яка покриває основу зверху і краї якої розташовані вище за рівень льодового поля, і розташування ПІДВІДних і відвідних колекторів, підвідних І відвідних секційних колекторів, І теплообмінних трубок на покривній основі водонепроникній плівці всередині контуру, обмеженого її краями, забезпечує можливість виконання основи з набору легких теплоізоляційних пгшт, наприклад пінопластових, запобігає виходу води за межі, контуру водонепроникної плівки, при заморожуванні і розморожуванні льодового попя, а також при ремон гно-відновних роботах на льодовому полі У часткових випадках виконання система охолодження штучного льодового поля, що заявляється, характеризується такими відмітними від прототипу ознаками Додатковий подавальний колектор і додатковий відвідний колектор розташовані по протилежних вільних від основних колекторів боках штучного льодового поля Секційні доріжки з основних теплообмінних трубок і секційні доріжки з додаткових теплообмінних трубок переплетені між собою Сусідні основні теплобмінні трубки в секційних доріжках з основних теплообмінних трубок і сусідні додаткові теплообмінні трубки в секційних доріжках з додаткових теплообмінних грубок скручені між собою. Сусідні основні теплообміні трубки і сусідні додаткові теплообмінні трубки скручені між собою з утворенням осередків між місцями скручування. Додатковий подавальний колектор розташований з боку основного відвідного колектора, а додатковий відвідний колектор розташований з боку основного підвідного колектора. При цьому основні t додаткові теплообмінні трубки розташовані з чергуванням між собою в поперечному до них напрямі. Основні теплообмінні трубки в секційних доріжках з основних теплообмінних трубок скручені з сусідніми з ними додатковими теплобмінними трубками в секційних доріжках з додаткових теплообмінних трубок. Основні і додаткові теплообмінні трубки скручені між собою з утворенням осередків між місцями скручування Секційні доріжки з осноаних теплообмінних трубок І секційні доріжки з додаткових теплообмінних трубок- розташовані одні по відношенню до Інших ПІД кутом перетину 110-170°. Секційні доріжки з основних теплообмінних трубок і секційні доріжки з додаткових теплообмінних трубок переплетені між собою Додатковий подавальний колектор t основний ВІДВІДНИЙ колектор, розташовані з одного боку пьодового поля і виконані у вигляді єдиного змішувального колектора, торці якого забезпечені заглушками При цьому основні відвідні секційні колектори секційних доріжок з основних теплообмінних трубок І додаткові підвідні секційні колектори секційних доріжок з додаткових теплообмінних трубок приєднані до змішувального колектора на різних рівнях Кожний подавальний колектор забезпечений вентилем для з'єднання з підвідним магістральним 814 трубопроводом І додатково забезпечений вентилем дпп з'єднання з відвідним магістральним трубопроводом, а кожний відвідний колектор забезпечений вентилем для з'єднання з відвідним магістральним трубопроводом і додатково забезпечений вентилем для з'єднання з підвідним магістральним трубопроводом Вищезгадані відмітні ознаки системи охолодження штучного льодового поля забезпечують зменшення різниці температур холодоносія в подовжньому і в поперечному відносно теплообмінних трубок напрямах, що в свою чергу приводить до підвищення інтенсивності охолодження льодового поля і зниження різниці температур на поверхні льодового поля як в поперечному і в подовжньому до теплообмінних трубок напрямах. Теплообмінні трубки в системі охолодження шучного льодового поля, що заявляється, виконані з поліетилену Суть системи охолодження шгучного льодоюго поля, що заявляється, пояснюється люстраціями, на яких зображено. на фіг 1 - поперечний перетин системи охоюджеиня; на фіг. 2 - вид зверху на дільницю системи холодження при паралельному розташуванні секійних доріжок з теплобмінних трубок; на фіг. З - вид зверху на дільницю системи холодження при перпендикулярному розтзшувані секційних доріжок; на фіг. 4 - вид зверху на дільницю системи чолодженнл при розташуванні секційних доріжок теплообмінних трубок під кутом; на фіг 5 - вид зверху на дільницю системи
