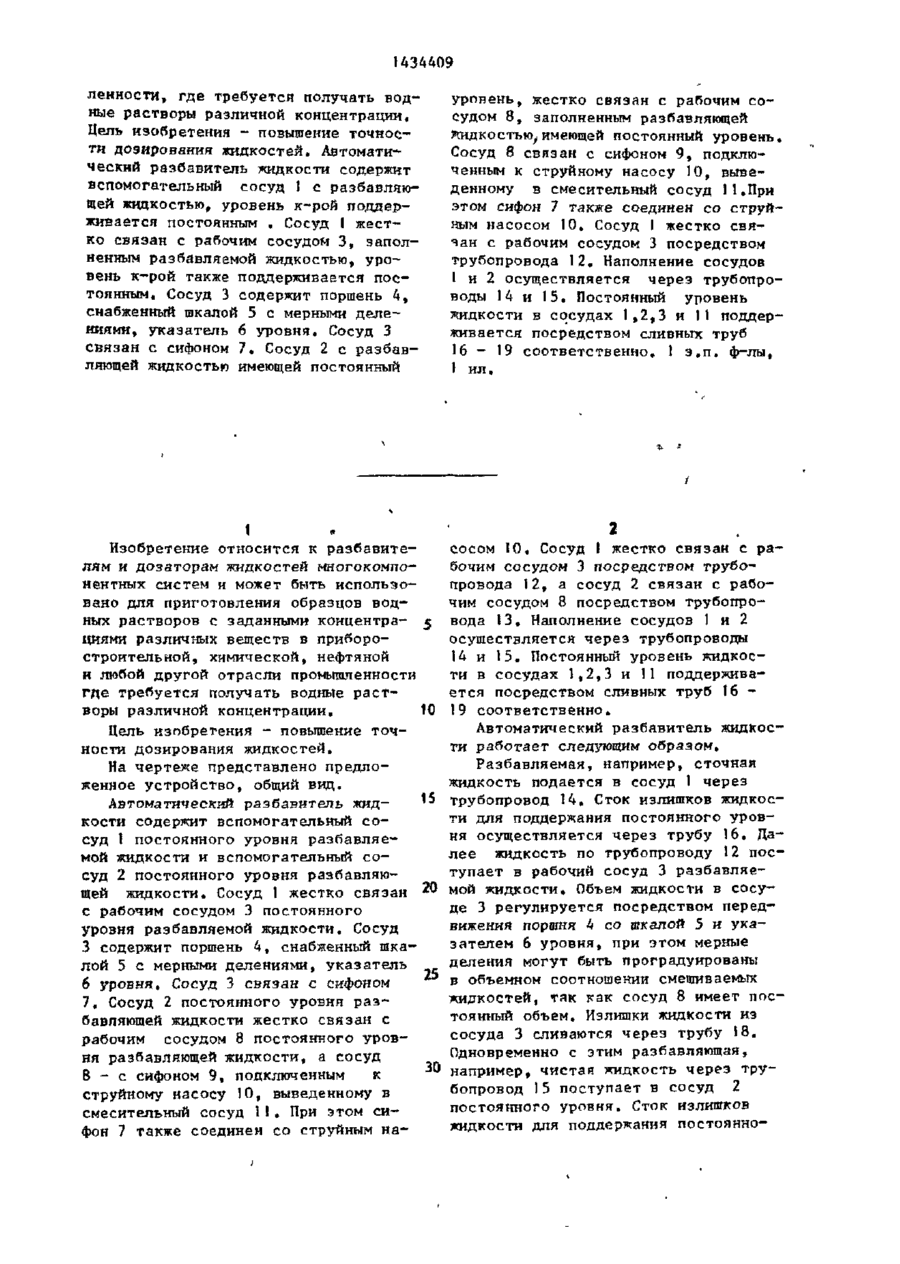

Изобретение относится к р а з бавителям и дозаторам жидкостей многокомпонентных систем и может быть использовано для приготовления о б разцов водных растворов с заданными концентрациями различных веществ в приборостроительной, химической,нефтяной и любой другой отрасли промыш SJ-r rz • - «—«лччи, — 1434409 ленности, где требуется получать водные растворы различной концентрации. Цель изобретения - повышение точности дозирования жидкостей. Автоматический разбавитель жидкости содержит вспомогательный сосуд 1 с разбавляющей жидкостью, уровень к-роЙ поддерживается постоянным , Сосуд 1 жестко связан с рабочим сосудом 3, заполненным разбавляемой жидкостью, уровень к-рой также поддерживается постоянным. Сосуд 3 содержит поршень 4, снабженный шкалой 5 с мерными делениями, указатель 6 уровня. Сосуд 3 связан с сифоном 7. Сосуд 2 с разбавляющей жидкостью имеющей постоянный уровень, жестко связан с рабочим сосудом 8, заполненным разбавляющей жидкостью,имеющей постоянный уровень. Сосуд 8 связан с сифоном 9, подключенным к струйному насосу 10, выведенному в смесительный сосуд 11.При этом сифон 7 также соединен со струйным насосом 10. Сосуд I жестко связан с рабочим сосудом 3 посредством трубопровода 12, Наполнение сосудов 1 и 2 осуществляется через трубопроводы 14 и 15. Постоянный уровень жидкости в сосудах 1»2,3 и 11 поддерживается посредством сливных труб 16 - 19 соответственно, I з.п. ф-лы, 1 ил. 1 Изобретение относится к разбавителям н дозаторам жидкостей многокомпонентных систем и может быть использовано для приготовления образцов водных растворов с заданными концентра- * ; цнями различных веществ в приборостроительной, химической, нефтяной и любой другой отрасли промышленности где требуется получать водные растворы различной концентрации, 10 Цель изобретения - повышение точности дозирования жидкостей. На чертеже представлено предложенное устройство, общий вид. 15 Автоматический разбавитель жидкости содержит вспомогательный сосуд 1 постоянного уровня разбавляемой жидкости и вспомогательный сосуд 2 постоянного уровня разбавляющей жидкости. Сосуд 1 жестко связан 20 с рабочим сосудом 3 постоянного уровня разбавляемой жидкости. Сосуд 3 содержит поршень 4, снабженный шкалой 5 с мерными делениями, указатель 25 6 уровня. Сосуд 3 связан с сифоном 7, Сосуд 2 постоянного уровня разбавляющей жидкости жестко связан с рабочим сосудом 8 постоянного уровня разбавляющей жидкости, а сосуд 30 8 - е сифоном 9, подключенным к струйному насосу 10, выведенному в смесительный сосуд 11. При этом сифон 7 также соединен со струйным на сосом 10, Сосуд 1 жестко связан с рабочим сосудом 3 посредством трубопровода 12, а сосуд 2 связан с рабочим сосудом 8 посредством трубопровода 13, Наполнение сосудов 1 и 2 осуществляется через трубопроводы 14 и 15. Постоянный уровень жидкости в сосудах 1,2,3 и 11 поддерживается посредством сливных труб 16 19 соответственно. Автоматический разбавитель жидкости работает следующим образом. Разбавляемая, например, сточная жидкость подается в сосуд 1 через трубопровод 14, Сток излишков жидкости для поддержания постоянного уровня осуществляется через трубу 16. Далее жидкость по трубопроводу 12 поступает в рабочий сосуд 3 разбавляемой жидкости. Объем жидкости в сосуде 3 регулируется посредством передвижения поршня h со шкалой 5 и указателем 6 уровня, при этом мерные деления могут быть проградуированы в объемном соотношении смешиваемых жидкостей, так как сосуд 8 имеет постоянный объем. Излишки жидкости из сосуда 3 сливаются через трубу 18. Одновременно с этим разбавляющая, например, чистая жидкость через трубопровод 15 поступает в сосуд 2 постоянного уровня. Сток излишков жидкости для поддержания постоянно U344O9 го уровня осуществляется через сливную трубу 17. Сосуды 1 и 2 служат для предварительного накопления объемов жидкостей. Затем разбавляющая жидкость по трубопроводу I3 поступает в рабочий сосуд 8, При этом конструкции сосудов 3 и 8 таковы,что рабочий сосуд 3 наполняется раньше рабочего сосуда 8 и находится в "дежурном" ретсиме. Затек заканчивается наполнение рабочего сосуда 8 разбавляющей жидкостью и срабатывает сифон 9, который запускает струйный насос 10, и жидкость из сосуда 8 через сифон 9 поступает в смесительный сосуд 11 и опорожняет сосуд 8. Одновременно струйный насос 10 через сифон 7 выкачивает разбавляемую жидкость из сосуда 3 в смесительный сосуд 11 s излишки жидкости из которого сливаются через трубу 19. После слива жидкостей из сосудов 3 и 8 струйный насос 10 прекращает свою работу.происходит новое наполнение рабочих сосудов 3 а 8, после чего цикл слива и смешения жидкостей повторяется. Таким образом, в течение одного цикла разбавления происходит автоматическое дозирование жидкостей.Объемы разбавляемой и разбавляющей жидкостей в течение одного цикла остаются постоянными, в результате чего Редактор А.Маковская достигается высокая точность дозирования. Предварительно изменяя с помощью поршня объем разбавляемой жидкости, можно добиться требуемого с о отношения объемов сливаемых жидкостей, при этом обеспечивается повышение точности дозирования. 10 Ф о р м у л а и з о б р е т е н и я , 1. Автоматический разбавитель жидкости, содержащий сосуды постоянного уровня для разбавляемой и разбавляющей жидкостей с установленными в них сливными трубками, смесительный сосуд и устройство для установления соотношения дозируемых жидкостей, о т л и ч а ю щ и й с я тем, что, с целью повышения точности дозирова20 ния жидкостей, сосуды постоянного уровня снабжены сифонами, подключенными к введенному струйному насосу, гидравлически соединенному со смеси25 тельным сосудом, а устройство для у с тановления соотношения дозируемых жидкостей выполнено в виде поршня, размещенного в сосуде в разбавляемой жидкостью, 30 2. Разбавитель по п.1» о т л и ч а ю щ и й с я тем, что,поршень снабжен шкалой с мерными делениями. Составитель Н.Гондаксазов.а Техред Л.Сердюкова -Корректор М.Максимишинец Заказ 5554/50 Тираж 866 Подписное ВНИИІШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
