Електропостачальна система дугової сталеплавильної печі
Номер патенту: 13779
Опубліковано: 25.04.1997
Автори: Рибак Ярослав Миколайович, Цукорник Генадій Володимирович, Березюк Богдан Михайлович, Гудим Василь Ількович
Формула / Реферат

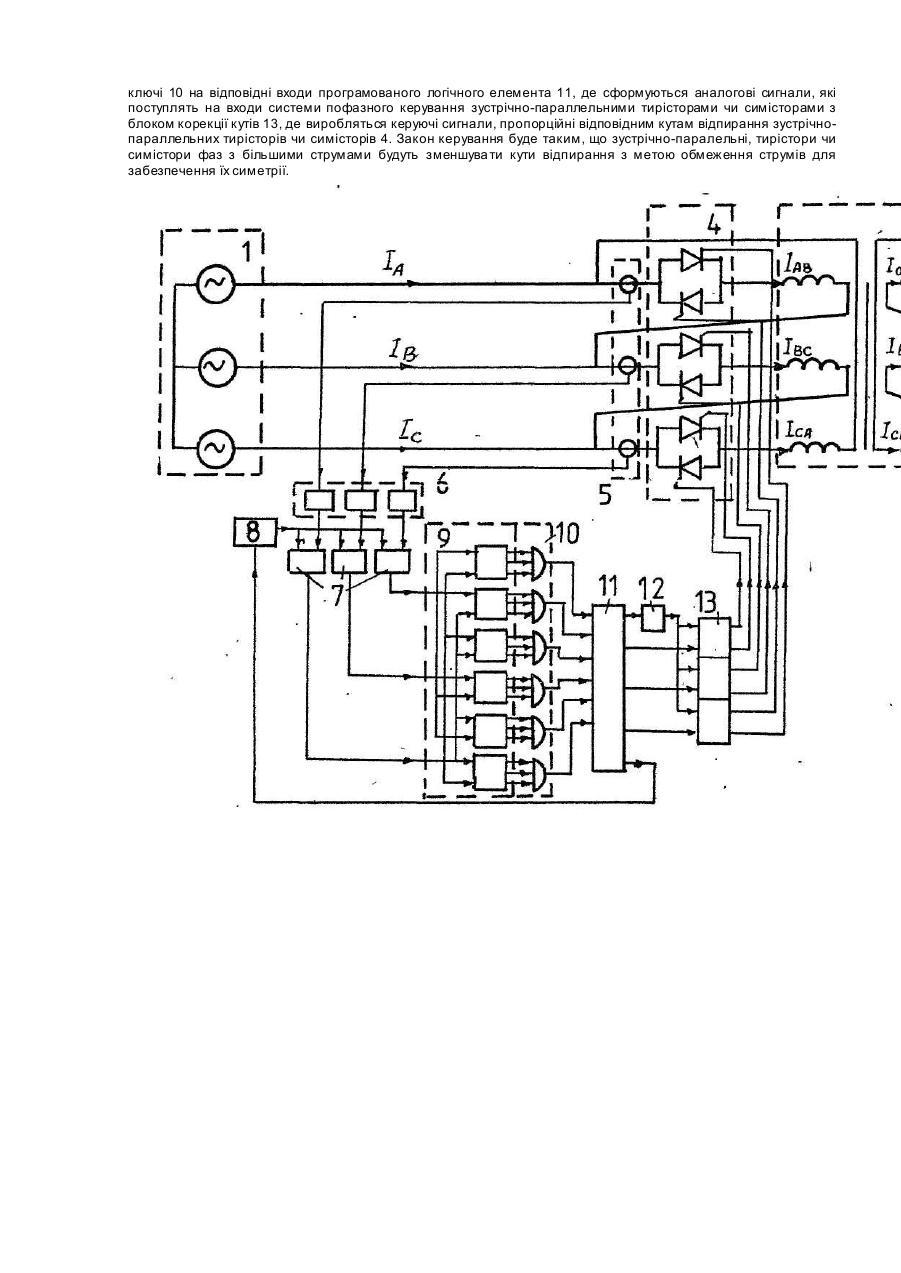

Електропостачальна система дугової сталеплавильної печі, що містить трифазне джерело живлення, до якого під'єднані первинні обмотки пічного трансформатора, сполучені по схемі трикутника, послідовно з якими ввімкнені зустрічно-паралельно тиристори чи симістори і вимірні органи струмів, до виходів яких під'єднані перетворювачі ефективних значень струмів, а до керуючих входів симісторів (тиристорів) під'єднані виходи системи пофазного керування симісторами (тиристорами) з блоком корекції кутів, яка відрізняється тим, що вона додатково містить аналого-цифрові перетворювачі, вузол синхронізації, схеми порівняння чисел, програмований логічний елемент, електронні ключі і елемент "HІ", причому виходи перетворювачів ефективних значень струмів сполучені із першими входами аналого-цифрових перетворювачів, до других входів яких під'єднані виходи вузла синхронізації, виходи аналого-цифрових перетворювачів сполучені із відповідними входами схем порівняння чисел, виходи яких сполучені із входами електронних ключів, виходи яких сполучені із входами програмованого логічного елементу, одні з виходів якого сполучені із входами системи пофазного керування зустрічно-паралельно ввімкненими тиристорами чи симісторами з блоком корекції кутів, із другими входами якої сполучені виходи логічного елементу "НІ", вхід якого сполучений із другим виходом програмованого логічного елементу, а третій його вхід сполучений із входом вузла синхронізації.
Текст
Винахід відноситься до електротехніки, зокрема до електропостачальних систем дугових сталеплавильних печей та інших несиметричних споживачів електричної енергії. Із відомих електропостачальних систем найближчою за суттю є електропостачальна система, що має трифазне джерело живлення, до якого під'єднані первинні обмотки пічного трансформатора, сполучені по схемі трикутника, послідовно з якими ввімкнені зустрічно-паралельні тирістори і вимірні органи струмів, до виходів яких під'єднані перетворювачі ефективних значень струмів, а до керуючих входів з устрічнопаралельних тирісторів під'єднані виходи системи пофазного керування симісторами з блоком корекції кутів, яка призначена для симетрування струмів системи живлення при швидкоплинних електромагнітних процесах. Однак, у відомій едектропостачальній.системі блок вибору найменше завантаженої фази виконаний на аналогових елементах 1 не може забезпечити належну точність, а також Із-за наявності великої кількості елементів, що входять до цього блоку, система має низьку надійність. В основу винаходу поставлене завдання створити електропостачальну систему дугової сталеплавильної печі, в якій шляхом заміни аналогових елементів цифровими і зменшення їх кількості забезпечується підвищення точності симетрування та надійності електропостачальної системи дугової сталетопної печі. Поставлене завдання досягається тим, що електропостачальна система дугової сталеплавильної печі містить трифазне джерело живлення, до якого під'єднані первинні обмотки пічного трансформатора, сполучені по схемі трикутника, послідовно з якими ввімкнені зустрічно-параллельні тирістори чи симістори і вимірні органи струмів, до виходів яких під'єднані перетворювачі ефективних значень струмів, а до керуючих входів зустрічно-параллельних тирісторів чи симісторів під'єднані виходи системи пофазного керування зустрічнопараллельними тирісторами чи симісторами з блоком корекції їх кутів, згідно з винаходом, вона: додатково містить аналого-цифрові перетворення, вузол синхронізації, схеми порівняння чисел, програмований логічний елемент, електронні ключі І елемент "Ні", причому ви ходи перетворювачів ефективних значень струмів сполучені Із першими входами аналого-цифрових перетворювачів, до других входів яких під'єднані виходи вузла синхронізації, виходи аналого-цифрових перетворювачів сполучені із відповідними входами схем порівняння чисел, виходи яких сполучені із входами електронних ключів, ви ходи яких сполучені Із входами програмованого логічного елемента одні Із виходів якого сполучені із входами системи пофазного керування зустрічно-параллельними тирісторами чи симісторами з блоком корекції кутів, Із др угим входом якого сполучені виходи логічного елементу "Ні", вхід якого сполучений Із другим виходом програмованого логічного елемента, а третій його вихід сполучений із входом вузла синхронізації. Заміна аналогових елементів цифровими дає вищу точність, так як точність аналогових елементів низька (8-10%), а також підвищує надійність за рахунок меншої кількості елементів. На кресленні наведена схема електропостачальної системи дугової сталетопної печі, де до трифазного джерела 1 під'єднана дугова сталетопна піч 2 через пічний трансформатор 3, в розрізи первинних обмоток якого ввімкнені зустрічно-паралельні тирістори або симістори 4 і вимірні органи струмів 5, до виходів яких під'єднані входи перетворювачів ефективних значень струмів 6, виходи яких сполучені Із першими входами аналого-цифрових перетворювачів 7, до други х входів яких під'єднані виходи вузла синхронізації 8, виходи аналого-цифрових перетворювачів 7 сполучені із відповідними входами схем порівняння чисел 9, виходи яких сполучені із входами електронних ключів 10, виходи яких сполучені зі входами програмованого логічного елементу 11, один із виходів якого сполучений Із входом вузла синхронізації 8, другий ви хід програмованого логічного елемента 11 сполучений Із входом елемента "НІ" 12, виходи якого сполучені із першими входами системи пофазного керування зустрічно-параллельними тирісторами чи симісторами з блоком корекції кутів 13, другі входи якої сполучені із третіми виходами програмованого логічного елемента 11, а виходи системи пофазного керування зустрічно-параллельними тирісторами чи симісторами з блоком корекції кутів 13 сполучені Із керуючими входами симісторів 4. Електропостачальна система дугової сталетопної пені працює наступним чином. Несиметрія струмів дугової сталетопної печі 2 викличе несиметрію фазних струмів lab , І bc, Іса вторинних І, відповідно, струмів ІAB, IBC, ІCA первинних обмоток пічного трансформатора 3, сполучених за схемою "трикутник". Ці струми утворюють неправильний трикутник фазних стр умів первинних обмоток і викликають несиметрію лінійних струмів IA, I B, ІС системи живлення. Для досягнення симетрії лінійних струмів IA, IB, ІC системи живлення з виходів вимірних органів струмів 5 сигнали, пропорційні цим струмам, поступають на входи перетворювачів 6 ефективних значень струмів. З виходів перетворювачів, сигнали пропорційні ефективним значенням поступають на перші входи аналого-цифрових перетворювачів 7, які запускаються вузлом синхронізації 8, якщо на його вхід поступить керуючий сигнал від програмованого елемента 11. Із виходів аналого-цифрових перетворювачів 7 сигнали у вигляді цифрових кодів поступають на відповідні входи схем порівняння чисел 9, де здійснюється порівняння значень фазних струмів тобто АВ з ВС і АВ з СА, ВС з СА і ВС з АВ та СА з АВ і С А з ВС. За результатами порівнянь цих струмів може бути один із трьох випадків якщо модуль першого струму більший ніж другого то результат буде > 0, якщо перший менший від другого, то результат буде < 0, а при їх рівності результат буде рівний нулю. Ці сигнали поступають на відповідні входи тривходови х електронних ключів 10 на виходах яких появляються сигнали при додатньому вхідному сигналі. Якщо всі фазні струми рівні, то на входи електронних ключів 10 поступлять нулі із виходів схем порівняння чисел 9 і, відповідно, на входи програмованого логічного елемента 11 сигнали із виходів електронних ключів 10 поступати не будуть, при цьому із виходів елемента "НІ" 12 поступлять сигнали на входи системи пофазного керування зустрічно-параллельними тирісторами чи симісторами і корекції кутів 13, за якими кути відпирання 2 всіх зустрічно-параллельних тирісторів чи симісторів відкриватимуться одночасно і паралельно до повного відпирання хоча б одного Із симісторів чи зустрічно-параллельної пари тирісторів 4. Одночасно Із третіх ви ходів програмованого логічного елемента 11 поступить сигнал на вхід вузла синхронізації 8, на виходах якого появляться сигнали, які поступлять на другі входи аналого-цифрових перетворювачів 7, які оновлять цифрову інформацію про значення фазних стр умів. Якщо фазні струми за величиною різні, то на окремих вихода х схем порівняння чисел 9 появляться додатні сигнали, пропорційні додатнім різницям фазних стр умів, і ці сигнали поступлять через електронні ключі 10 на відповідні входи програмованого логічного елемента 11, де сформуються аналогові сигнали, які поступлять на входи системи пофазного керування зустрічно-параллельними тирісторами чи симісторами з блоком корекції кутів 13, де виробляться керуючі сигнали, пропорційні відповідним кутам відпирання зустрічнопараллельних тирісторів чи симісторів 4. Закон керування буде таким, що зустрічно-паралельні, тирістори чи симістори фаз з більшими струмами будуть зменшува ти кути відпирання з метою обмеження струмів для забезпечення їх симетрії.
ДивитисяДодаткова інформація
Назва патенту англійськоюPower-supply system of arc steel furnace
Автори англійськоюHudym Vasyl Ilkovych, Bereziuk Bohdan Mykhailovych, Rybak Yaroslav Mykolaiovych, Tsukornyk Hennadii Volodymyrovych
Назва патенту російськоюСистема электроснабжения дуговой сталеплавильной печи
Автори російськоюГудим Василий Илькович, Березюк Богдан Михайлович, Рыбак Ярослав Николаевич, Цукорник Геннадий Владимирович
МПК / Мітки
МПК: H02J 3/26
Мітки: сталеплавильної, печі, електропостачальна, система, дугової
