Спосіб підготовки вуглеводневого газу

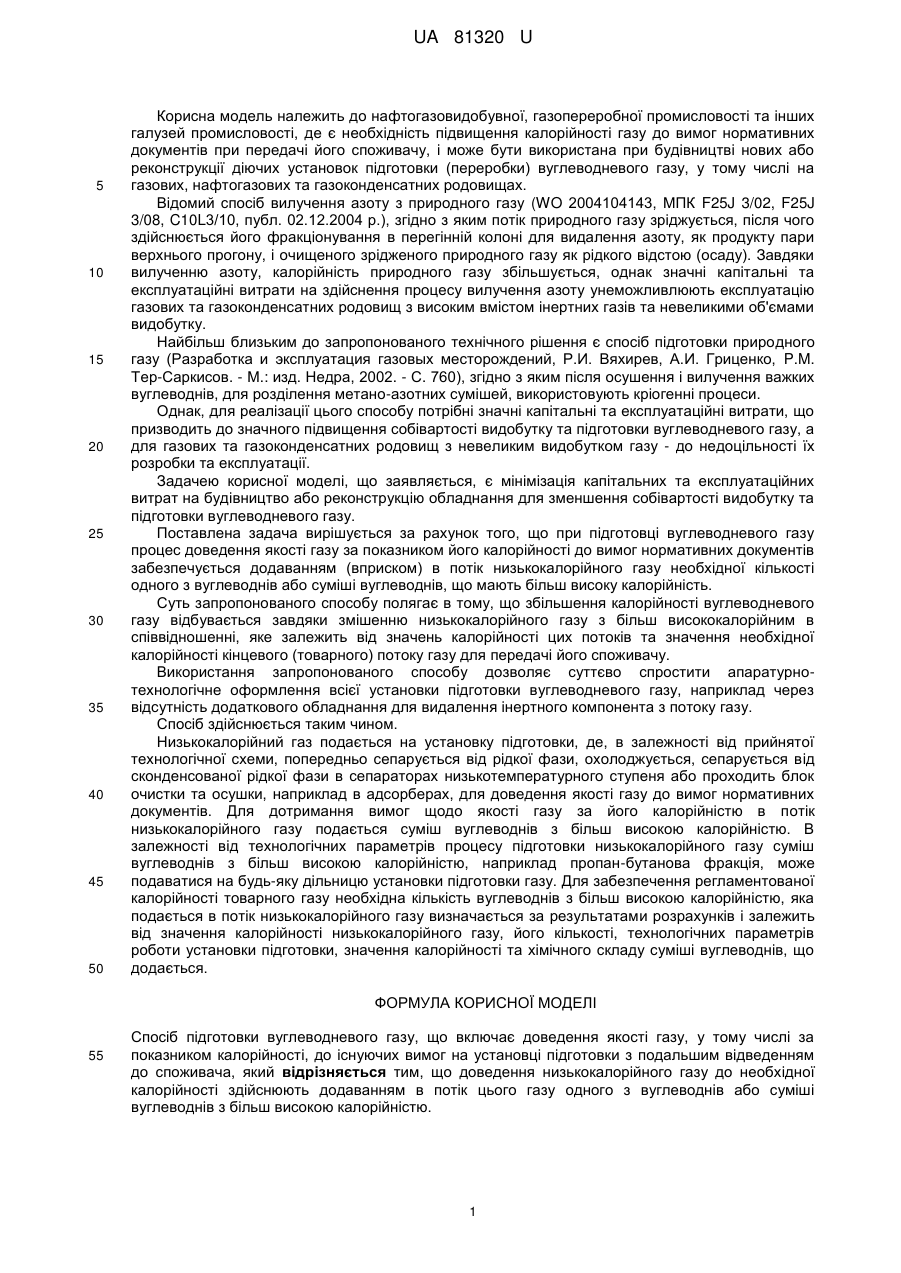

Реферат: Спосіб підготовки вуглеводневого газу включає доведення якості газу, у тому числі за показником калорійності, до існуючих вимог на установці підготовки з подальшим відведенням до споживача. При цьому доведення низькокалорійного газу до необхідної калорійності здійснюють додаванням в потік цього газу одного з вуглеводнів або суміші вуглеводнів з більш високою калорійністю. UA 81320 U (12) UA 81320 U UA 81320 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до нафтогазовидобувної, газопереробної промисловості та інших галузей промисловості, де є необхідність підвищення калорійності газу до вимог нормативних документів при передачі його споживачу, і може бути використана при будівництві нових або реконструкції діючих установок підготовки (переробки) вуглеводневого газу, у тому числі на газових, нафтогазових та газоконденсатних родовищах. Відомий спосіб вилучення азоту з природного газу (WO 2004104143, МПК F25J 3/02, F25J 3/08, C10L3/10, публ. 02.12.2004 р.), згідно з яким потік природного газу зріджується, після чого здійснюється його фракціонування в перегінній колоні для видалення азоту, як продукту пари верхнього прогону, і очищеного зрідженого природного газу як рідкого відстою (осаду). Завдяки вилученню азоту, калорійність природного газу збільшується, однак значні капітальні та експлуатаційні витрати на здійснення процесу вилучення азоту унеможливлюють експлуатацію газових та газоконденсатних родовищ з високим вмістом інертних газів та невеликими об'ємами видобутку. Найбільш близьким до запропонованого технічного рішення є спосіб підготовки природного газу (Разработка и эксплуатация газовых месторождений, Р.И. Вяхирев, А.И. Гриценко, P.M. Тер-Саркисов. - М.: изд. Недра, 2002. - С. 760), згідно з яким після осушення і вилучення важких вуглеводнів, для розділення метано-азотних сумішей, використовують кріогенні процеси. Однак, для реалізації цього способу потрібні значні капітальні та експлуатаційні витрати, що призводить до значного підвищення собівартості видобутку та підготовки вуглеводневого газу, а для газових та газоконденсатних родовищ з невеликим видобутком газу - до недоцільності їх розробки та експлуатації. Задачею корисної моделі, що заявляється, є мінімізація капітальних та експлуатаційних витрат на будівництво або реконструкцію обладнання для зменшення собівартості видобутку та підготовки вуглеводневого газу. Поставлена задача вирішується за рахунок того, що при підготовці вуглеводневого газу процес доведення якості газу за показником його калорійності до вимог нормативних документів забезпечується додаванням (вприском) в потік низькокалорійного газу необхідної кількості одного з вуглеводнів або суміші вуглеводнів, що мають більш високу калорійність. Суть запропонованого способу полягає в тому, що збільшення калорійності вуглеводневого газу відбувається завдяки змішенню низькокалорійного газу з більш висококалорійним в співвідношенні, яке залежить від значень калорійності цих потоків та значення необхідної калорійності кінцевого (товарного) потоку газу для передачі його споживачу. Використання запропонованого способу дозволяє суттєво спростити апаратурнотехнологічне оформлення всієї установки підготовки вуглеводневого газу, наприклад через відсутність додаткового обладнання для видалення інертного компонента з потоку газу. Спосіб здійснюється таким чином. Низькокалорійний газ подається на установку підготовки, де, в залежності від прийнятої технологічної схеми, попередньо сепарується від рідкої фази, охолоджується, сепарується від сконденсованої рідкої фази в сепараторах низькотемпературного ступеня або проходить блок очистки та осушки, наприклад в адсорберах, для доведення якості газу до вимог нормативних документів. Для дотримання вимог щодо якості газу за його калорійністю в потік низькокалорійного газу подається суміш вуглеводнів з більш високою калорійністю. В залежності від технологічних параметрів процесу підготовки низькокалорійного газу суміш вуглеводнів з більш високою калорійністю, наприклад пропан-бутанова фракція, може подаватися на будь-яку дільницю установки підготовки газу. Для забезпечення регламентованої калорійності товарного газу необхідна кількість вуглеводнів з більш високою калорійністю, яка подається в потік низькокалорійного газу визначається за результатами розрахунків і залежить від значення калорійності низькокалорійного газу, його кількості, технологічних параметрів роботи установки підготовки, значення калорійності та хімічного складу суміші вуглеводнів, що додається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб підготовки вуглеводневого газу, що включає доведення якості газу, у тому числі за показником калорійності, до існуючих вимог на установці підготовки з подальшим відведенням до споживача, який відрізняється тим, що доведення низькокалорійного газу до необхідної калорійності здійснюють додаванням в потік цього газу одного з вуглеводнів або суміші вуглеводнів з більш високою калорійністю. 1 UA 81320 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
