Спосіб підготовки природного газу для отримання вуглеводневого пропеленту

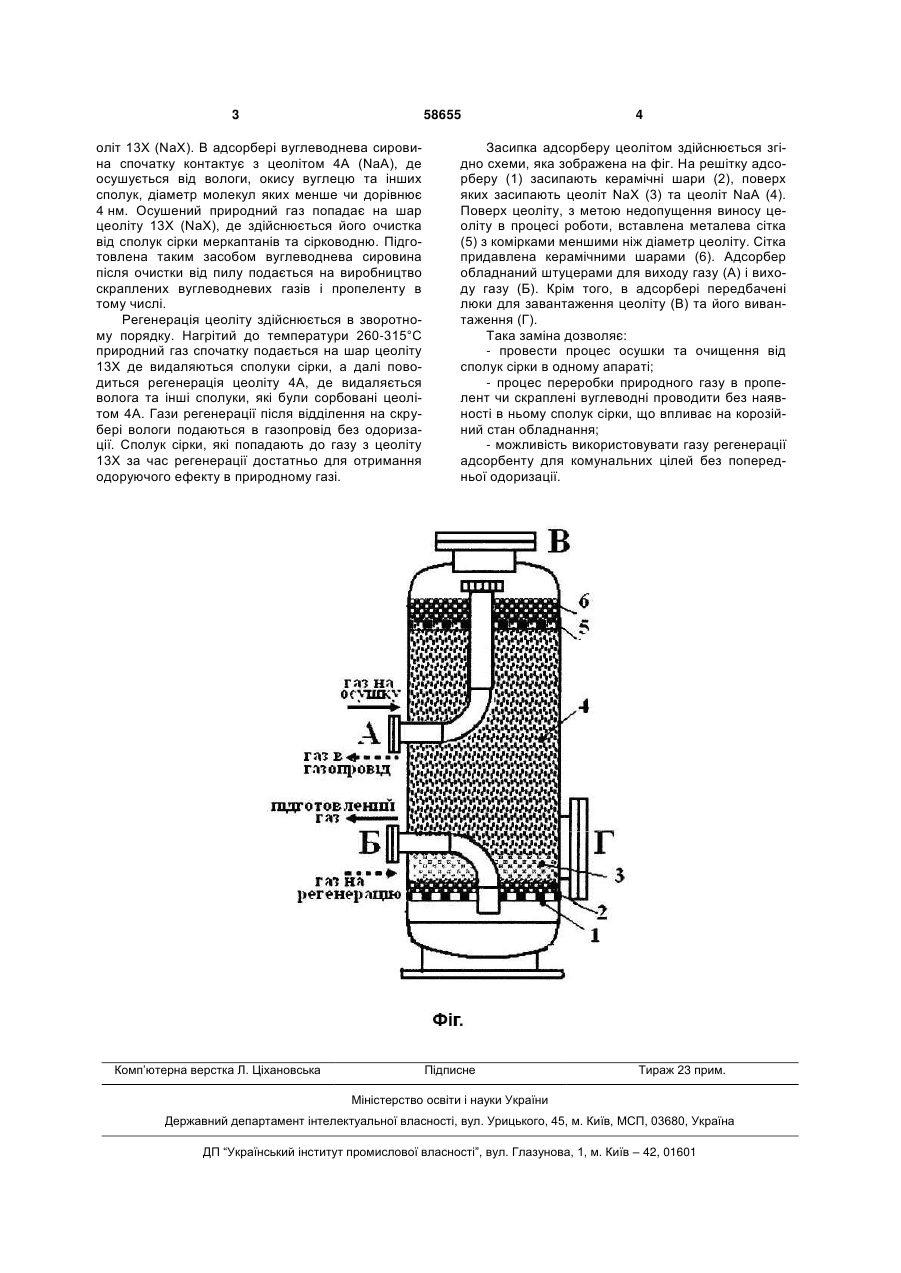

Спосіб підготовки природного газу для отримання вуглеводневого пропеленту, що включає тонку очистку вуглеводних фракцій від сірчаних сполук, коли вуглеводнева фракція попередньо перед адсорбцією цеолітами контактує із шаром сорбенту, який відрізняється тим, що природний газ на стадії глибокої осушки одночасно осушується та очищається від сірчаних сполук шляхом часткової заміни (8-20 %) цеоліту 4А на цеоліт 13Х в нижній частині адсорберу, а гази регенерації складового сорбенту використовуються як паливний газ без попередньої одоризації. (19) (21) u201009318 (22) 26.07.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ЖУКОВІН ВОЛОДИМИР ІВАНОВИЧ, КРИВУЛЯ СЕРГІЙ ВІКТОРОВИЧ, ЄВСЄЄВ ОЛЕКСІЙ ВАДИМОВИЧ, СЕНИШИН ЯРОСЛАВ ІВАНОВИЧ, БОРИСЕНКО ВІКТОР ТРОХИМОВИЧ, КОРНЄЄВ СЕРГІЙ В'ЯЧЕСЛАВОВИЧ (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 58655 оліт 13X (NaX). В адсорбері вуглеводнева сировина спочатку контактує з цеолітом 4A (NaA), де осушується від вологи, окису вуглецю та інших сполук, діаметр молекул яких менше чи дорівнює 4 нм. Осушений природний газ попадає на шар цеоліту 13Х (NaX), де здійснюється його очистка від сполук сірки меркаптанів та сірководню. Підготовлена таким засобом вуглеводнева сировина після очистки від пилу подається на виробництво скраплених вуглеводневих газів і пропеленту в тому числі. Регенерація цеоліту здійснюється в зворотному порядку. Нагрітий до температури 260-315°С природний газ спочатку подається на шар цеоліту 13Х де видаляються сполуки сірки, а далі поводиться регенерація цеоліту 4А, де видаляється волога та інші сполуки, які були сорбовані цеолітом 4А. Гази регенерації після відділення на скрубері вологи подаються в газопровід без одоризації. Сполук сірки, які попадають до газу з цеоліту 13Х за час регенерації достатньо для отримання одоруючого ефекту в природному газі. Комп’ютерна верстка Л. Ціхановська 4 Засипка адсорберу цеолітом здійснюється згідно схеми, яка зображена на фіг. На решітку адсорберу (1) засипають керамічні шари (2), поверх яких засипають цеоліт NaX (3) та цеоліт NaA (4). Поверх цеоліту, з метою недопущення виносу цеоліту в процесі роботи, вставлена металева сітка (5) з комірками меншими ніж діаметр цеоліту. Сітка придавлена керамічними шарами (6). Адсорбер обладнаний штуцерами для виходу газу (А) і виходу газу (Б). Крім того, в адсорбері передбачені люки для завантаження цеоліту (В) та його вивантаження (Г). Така заміна дозволяє: - провести процес осушки та очищення від сполук сірки в одному апараті; - процес переробки природного газу в пропелент чи скраплені вуглеводні проводити без наявності в ньому сполук сірки, що впливає на корозійний стан обладнання; - можливість використовувати газу регенерації адсорбенту для комунальних цілей без попередньої одоризації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
