Пристрій для визначення механічних напружень у феромагнітних конструкціях
Формула / Реферат

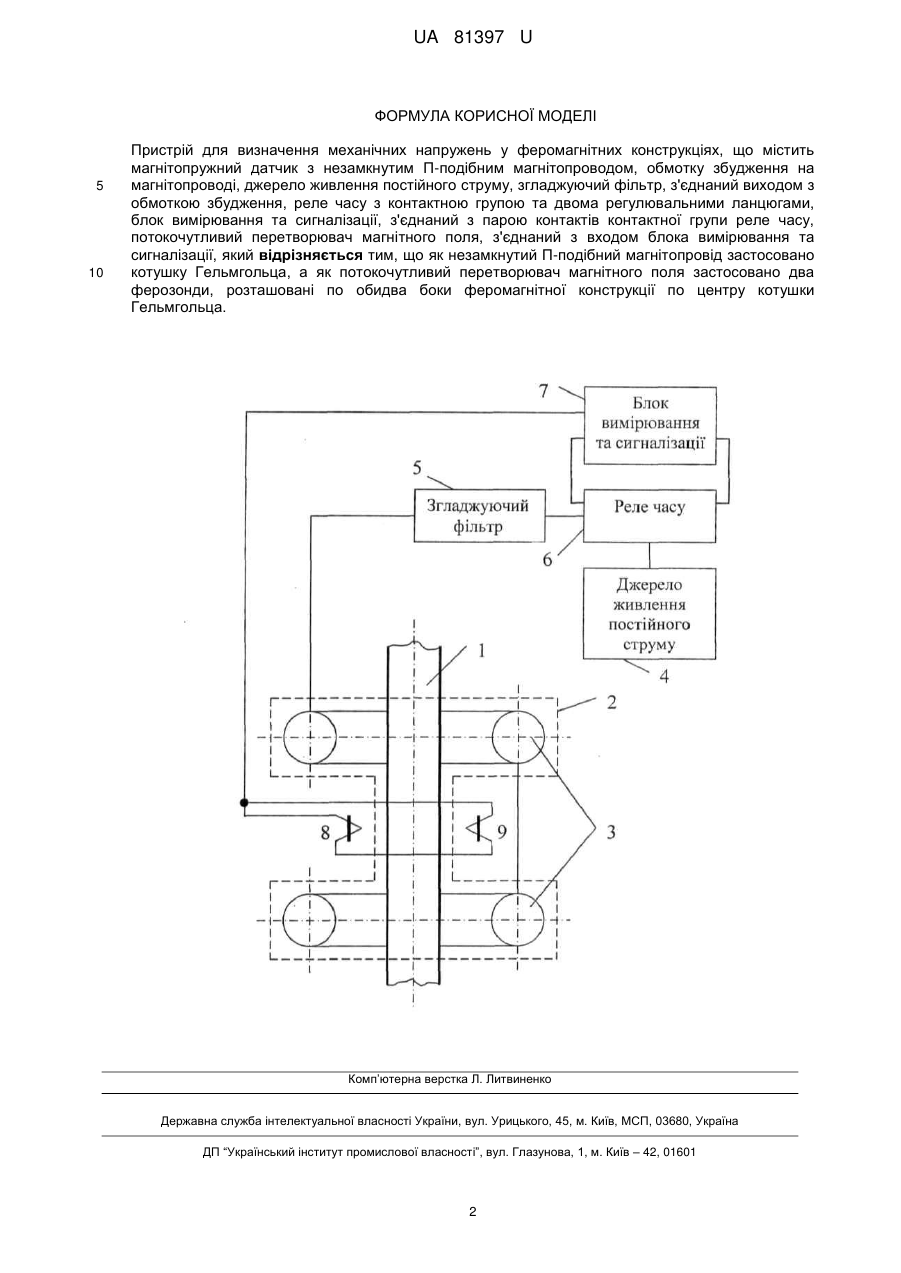

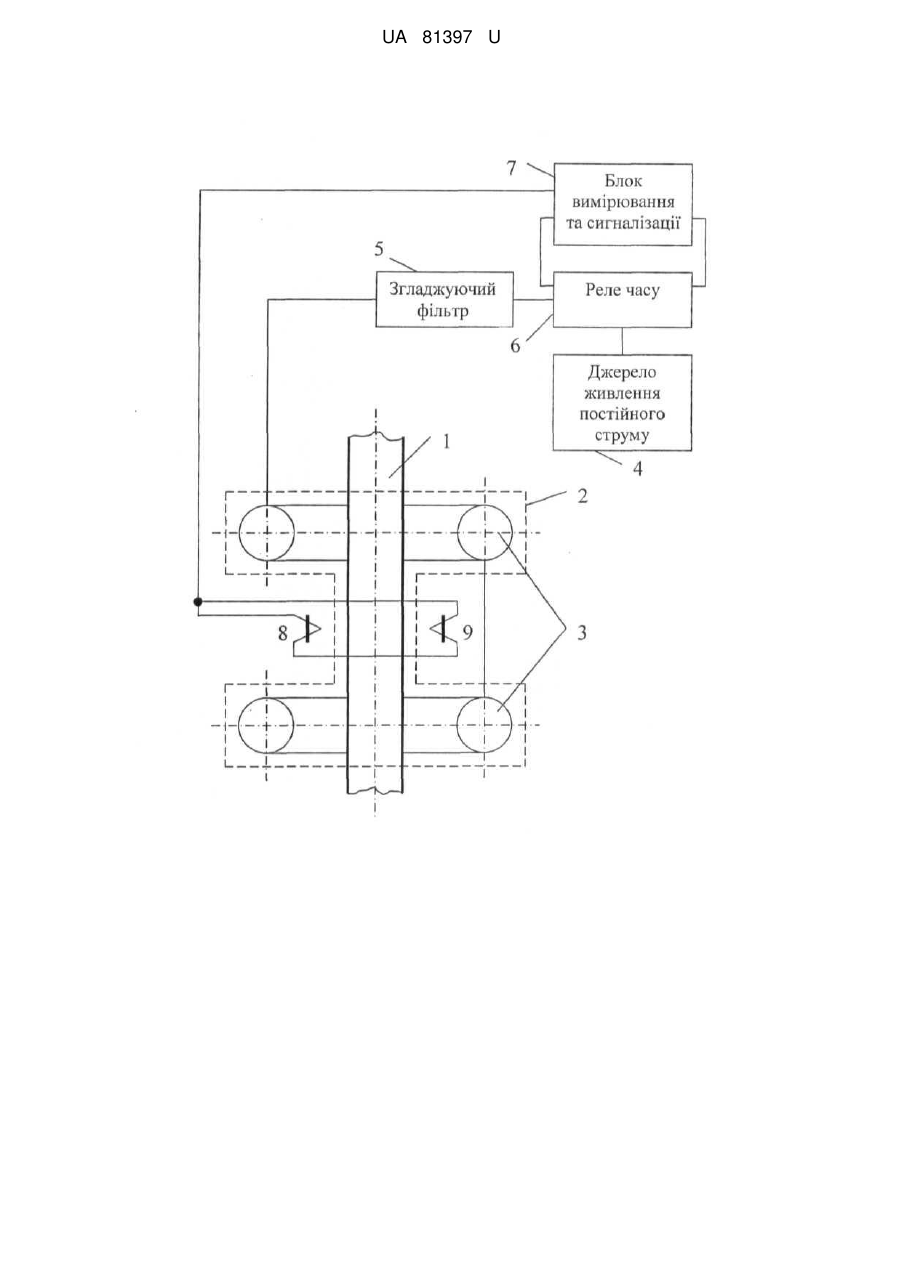

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим П-подібним магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації, який відрізняється тим, що як незамкнутий П-подібний магнітопровід застосовано котушку Гельмгольца, а як потокочутливий перетворювач магнітного поля застосовано два ферозонди, розташовані по обидва боки феромагнітної конструкції по центру котушки Гельмгольца.
Текст

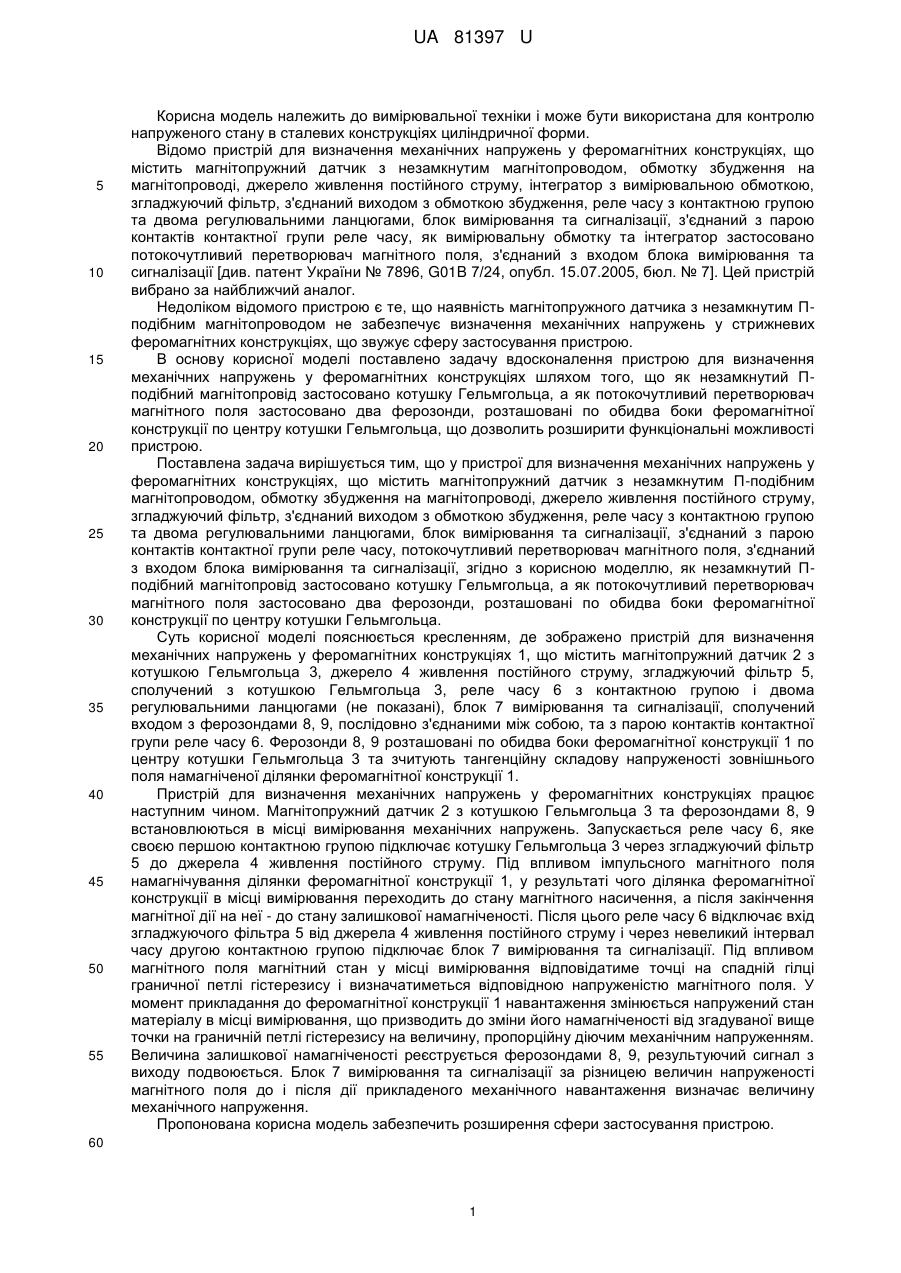

Реферат: UA 81397 U UA 81397 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана для контролю напруженого стану в сталевих конструкціях циліндричної форми. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, інтегратор з вимірювальною обмоткою, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як вимірювальну обмотку та інтегратор застосовано потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації [див. патент України № 7896, G01B 7/24, опубл. 15.07.2005, бюл. № 7]. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є те, що наявність магнітопружного датчика з незамкнутим Пподібним магнітопроводом не забезпечує визначення механічних напружень у стрижневих феромагнітних конструкціях, що звужує сферу застосування пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що як незамкнутий Пподібний магнітопровід застосовано котушку Гельмгольца, а як потокочутливий перетворювач магнітного поля застосовано два ферозонди, розташовані по обидва боки феромагнітної конструкції по центру котушки Гельмгольца, що дозволить розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим П-подібним магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації, згідно з корисною моделлю, як незамкнутий Пподібний магнітопровід застосовано котушку Гельмгольца, а як потокочутливий перетворювач магнітного поля застосовано два ферозонди, розташовані по обидва боки феромагнітної конструкції по центру котушки Гельмгольца. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 з котушкою Гельмгольца 3, джерело 4 живлення постійного струму, згладжуючий фільтр 5, сполучений з котушкою Гельмгольца 3, реле часу 6 з контактною групою і двома регулювальними ланцюгами (не показані), блок 7 вимірювання та сигналізації, сполучений входом з ферозондами 8, 9, послідовно з'єднаними між собою, та з парою контактів контактної групи реле часу 6. Ферозонди 8, 9 розташовані по обидва боки феромагнітної конструкції 1 по центру котушки Гельмгольца 3 та зчитують тангенційну складову напруженості зовнішнього поля намагніченої ділянки феромагнітної конструкції 1. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 з котушкою Гельмгольца 3 та ферозондами 8, 9 встановлюються в місці вимірювання механічних напружень. Запускається реле часу 6, яке своєю першою контактною групою підключає котушку Гельмгольца 3 через згладжуючий фільтр 5 до джерела 4 живлення постійного струму. Під впливом імпульсного магнітного поля намагнічування ділянки феромагнітної конструкції 1, у результаті чого ділянка феромагнітної конструкції в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. Після цього реле часу 6 відключає вхід згладжуючого фільтра 5 від джерела 4 живлення постійного струму і через невеликий інтервал часу другою контактною групою підключає блок 7 вимірювання та сигналізації. Під впливом магнітного поля магнітний стан у місці вимірювання відповідатиме точці на спадній гілці граничної петлі гістерезису і визначатиметься відповідною напруженістю магнітного поля. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни його намагніченості від згадуваної вище точки на граничній петлі гістерезису на величину, пропорційну діючим механічним напруженням. Величина залишкової намагніченості реєструється ферозондами 8, 9, результуючий сигнал з виходу подвоюється. Блок 7 вимірювання та сигналізації за різницею величин напруженості магнітного поля до і після дії прикладеного механічного навантаження визначає величину механічного напруження. Пропонована корисна модель забезпечить розширення сфери застосування пристрою. 60 1 UA 81397 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим П-подібним магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації, який відрізняється тим, що як незамкнутий П-подібний магнітопровід застосовано котушку Гельмгольца, а як потокочутливий перетворювач магнітного поля застосовано два ферозонди, розташовані по обидва боки феромагнітної конструкції по центру котушки Гельмгольца. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of mechanical stresses in ferromagnetic constructions
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для определения механических напряжений в ферромагнитных конструкциях
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01B 7/24
Мітки: механічних, пристрій, напружень, визначення, феромагнітних, конструкціях
