Пристрій для визначення механічних напружень у феромагнітних конструкціях

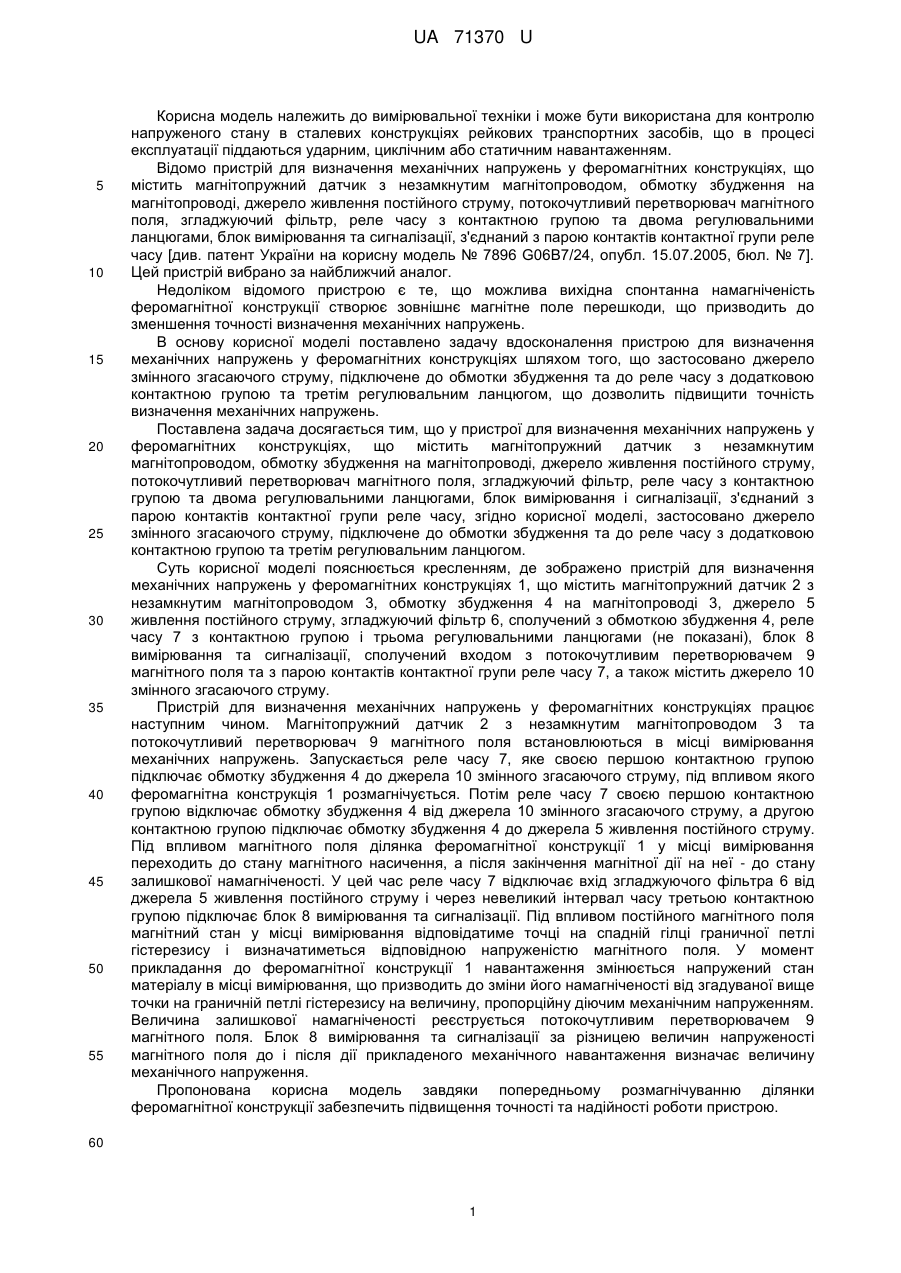

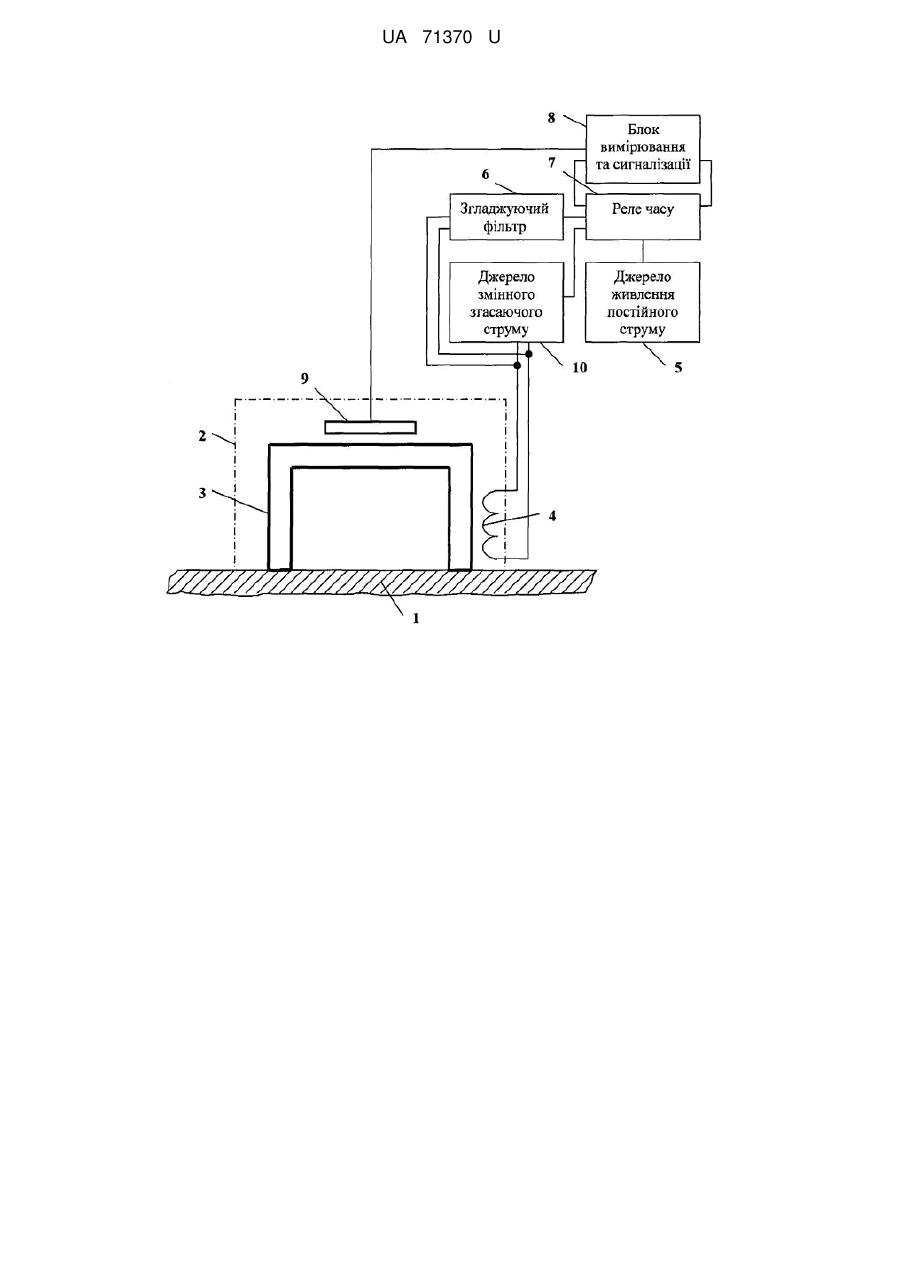

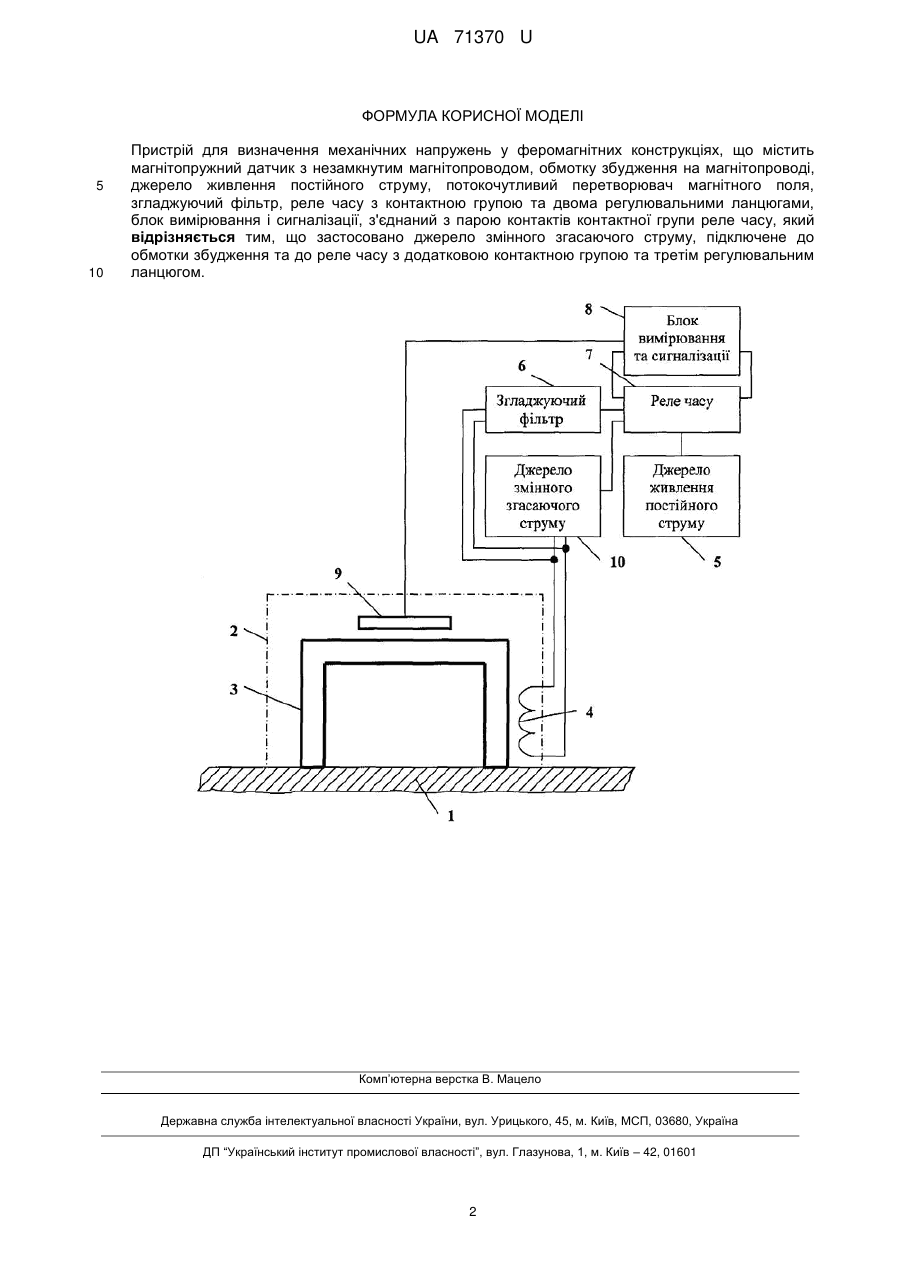

Реферат: Пристрій для визначення механічних напружень у феромагнітних конструкціях містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. UA 71370 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ МЕХАНІЧНИХ НАПРУЖЕНЬ У ФЕРОМАГНІТНИХ КОНСТРУКЦІЯХ UA 71370 U UA 71370 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана для контролю напруженого стану в сталевих конструкціях рейкових транспортних засобів, що в процесі експлуатації піддаються ударним, циклічним або статичним навантаженням. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу [див. патент України на корисну модель № 7896 G06B7/24, опубл. 15.07.2005, бюл. № 7]. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле перешкоди, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить підвищити точність визначення механічних напружень. Поставлена задача досягається тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, згідно корисної моделі, застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 з незамкнутим магнітопроводом 3, обмотку збудження 4 на магнітопроводі 3, джерело 5 живлення постійного струму, згладжуючий фільтр 6, сполучений з обмоткою збудження 4, реле часу 7 з контактною групою і трьома регулювальними ланцюгами (не показані), блок 8 вимірювання та сигналізації, сполучений входом з потокочутливим перетворювачем 9 магнітного поля та з парою контактів контактної групи реле часу 7, а також містить джерело 10 змінного згасаючого струму. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 з незамкнутим магнітопроводом 3 та потокочутливий перетворювач 9 магнітного поля встановлюються в місці вимірювання механічних напружень. Запускається реле часу 7, яке своєю першою контактною групою підключає обмотку збудження 4 до джерела 10 змінного згасаючого струму, під впливом якого феромагнітна конструкція 1 розмагнічується. Потім реле часу 7 своєю першою контактною групою відключає обмотку збудження 4 від джерела 10 змінного згасаючого струму, а другою контактною групою підключає обмотку збудження 4 до джерела 5 живлення постійного струму. Під впливом магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. У цей час реле часу 7 відключає вхід згладжуючого фільтра 6 від джерела 5 живлення постійного струму і через невеликий інтервал часу третьою контактною групою підключає блок 8 вимірювання та сигналізації. Під впливом постійного магнітного поля магнітний стан у місці вимірювання відповідатиме точці на спадній гілці граничної петлі гістерезису і визначатиметься відповідною напруженістю магнітного поля. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни його намагніченості від згадуваної вище точки на граничній петлі гістерезису на величину, пропорційну діючим механічним напруженням. Величина залишкової намагніченості реєструється потокочутливим перетворювачем 9 магнітного поля. Блок 8 вимірювання та сигналізації за різницею величин напруженості магнітного поля до і після дії прикладеного механічного навантаження визначає величину механічного напруження. Пропонована корисна модель завдяки попередньому розмагнічуванню ділянки феромагнітної конструкції забезпечить підвищення точності та надійності роботи пристрою. 60 1 UA 71370 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
