Акустооптичний розщеплювач
Номер патенту: 8143
Опубліковано: 26.12.1995
Автори: Сливка Володимир Юлієвич, Грабар Олександр Олексійович, Туряниця Іван Дмитрович, Юркін Ігор Михайлович, Гурзан Михайло Іванович, Височанський Юліан Миронович, Феделеш Василь Іванович
Формула / Реферат
Акустооптический расщепитель электромагнитного излучения, содержащий активный элемент и пьезопреобразователь, отличающийся тем, что, с целью получения управляемой двумерной дифракции электромагнитного излучения и увеличения числа дифракционных максимумов, активный элемент выполнен из монокристаллов (PbхSn1-х)2P2S6 и Sn2P2(SexS1-x)6, где 0 < х £ 1 в виде прямоугольного бруска, а пьезопреобразователь прикреплен к одной из граней, параллельно кристаллографическому направлению [100].
Текст

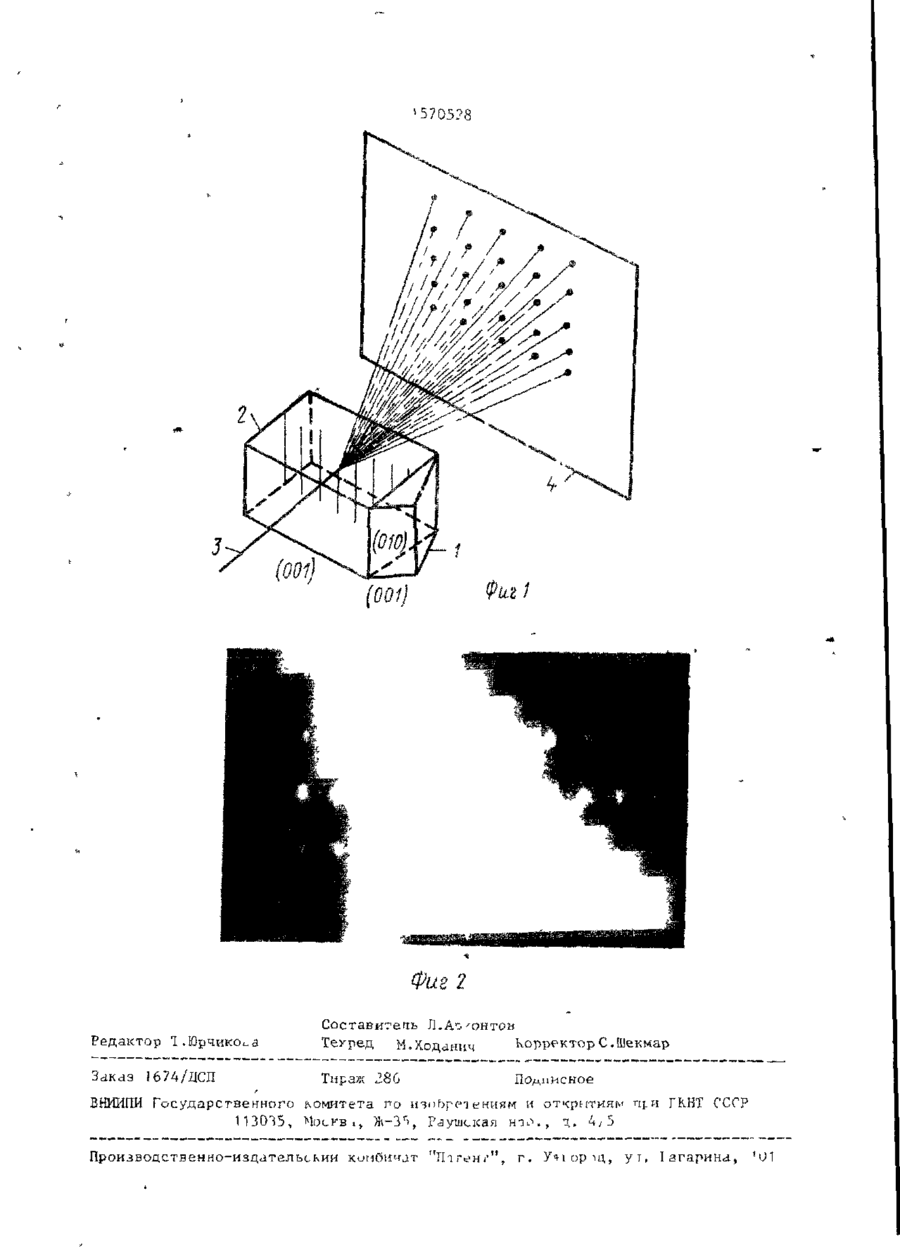

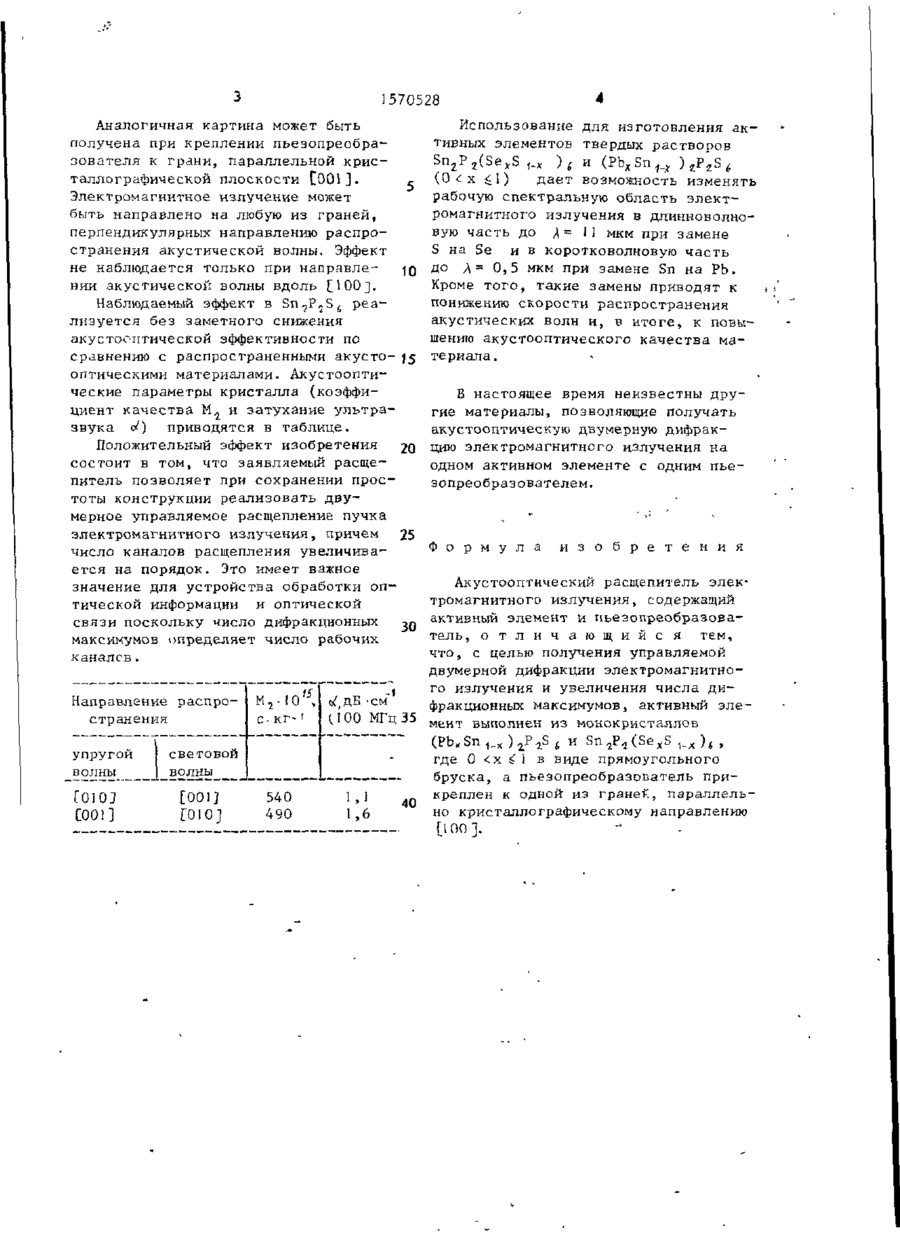

Изобретение относится к опто Изобретение относится к области оптоэлектроники и может быть использовано в акустооптических устройствах управления лазерным излучением, в оптических системах связи и обработки информации. Целью изобретения является получение управляемой двумерной дифракции электромагнитного излучения и увеличение числа дифракционных максимумов акустооптическим методом. На фиг.1 представлена схема предлагаемого акустооптического расщепителя . Акустоолтический расщепитель содержит пьезопреобразователь 1, который прикреплен к активному элементу 2. Электромагнитное излучение 3 дифра21-90 электронике и может использоваться в акустооптических устройствах управления лазерным излучением, в оптических системах связи и обработки информации- Цель изобретения - получение управляемой двумерной дифракции электромагнитного излучения и увеличение числа дифракционных максимумов акустооптическим методом. Акустооптический расщепитель содержит пьезопреобразователь и активный элемент, выполненный из монокристалла Sn 2 P^^ у или твердого раствора на его основе. Пьезопреобразователь возбуждает в активном элементе упругие волны, на которых дифрагирует электромагнитное излучение, причем дифракция носит двумерный характер. 1 табл., 2 ил. гирует на созданной упругой волной дифракционной решетке, образуя в плоскости экрана 4 дифракционную картину. Предлагаемый расщепитель может быть реализован, например, с применением пьезопреобразователя из Y= 36 среза кристалла LiNbO 3 и активного элемента из монокристалла Sn^P^S 6 в виде бруска размерами -^-5x3x3 мм . Пьезопреобразователь прикреплен к грани, параллельной кристаллографической плоскости [010], а электромагнитное излучение направляется на грань, параллельную плоскости [001]. При этом число дифракционных максимумов составляет 60-100. Полученная при таких условиях дифракционная картина приведена на фиг.2. ОХ •
ДивитисяДодаткова інформація
Назва патенту англійськоюAcoustooptic splitter
Автори англійськоюVysochanskyi Yulian Myronovych, Fedelesh Vasyl Ivanovych, Hrabar Oleksandr Oleksiiovych, Yurkin Ihor Mykhailovych, Slyvka Volodymyr Yuliiovych, Turianytsia Ivan Dmytrovych, Hursan Mykhailo Ivanovych
Назва патенту російськоюАкустооптический расщепитель
Автори російськоюВысочанский Юлиан Миронович, Феделеш Василий Иванович, Грабарь Александр Алексеевич, Юркин Игорь Михайлович, Сливка Владимир Юлиевич, Туряница Иван Дмитрович, Гурзан Михаил Иванович
МПК / Мітки
МПК: G02F 1/29
Мітки: розщеплювач, акустооптичний
Код посилання
<a href="https://ua.patents.su/4-8143-akustooptichnijj-rozshheplyuvach.html" target="_blank" rel="follow" title="База патентів України">Акустооптичний розщеплювач</a>
